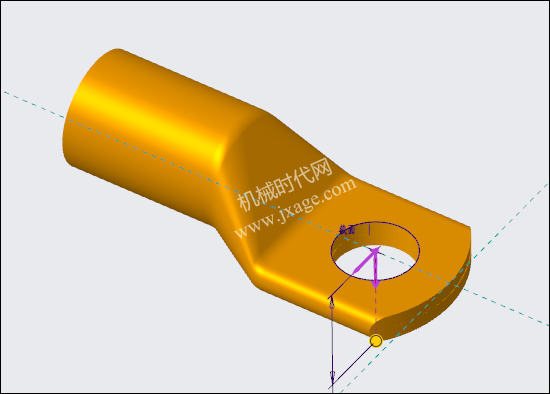

Proe/Creo边界混合控制点不会用？3分钟掌握 张伟一 2023年2月28日 浏览：1641 评论：1 技术邻 > CAD&结构设计 > Creo 以下面的例子简单介绍Proe和Creo边界混合控制点设置技巧。 之前已经发布一篇关于Proe边界混合控制点的使用技巧：Proe边界混合如何设置控制点？ 方法： 1.首先我们以TOP平面为参考，采用偏移的方法创建DTM1平面。 2.以DTM1平面为参考，采用偏移的方法创建DTM2平面。 3.点击草绘，在DTM1平面上绘制如下图所示的草图。 4.点击草绘，在DTM2平面上绘制如下图所示的草图。 5.以DTM2平面为参考，采用偏移的方法创建DTM3平面。 6.选中草绘1，点击“投影”，将草绘1投影到DTM3上，如下图所示。 7.完成后如下图所示。 8.点击边界混合，首先选择下图所示的链（通过鼠标右键轮选）。 然后按住Ctrl键选中第二条链，如下图所示。 再次按住Ctrl键选中第三条链，得到如下图所示的结果。 9.点击“控制点”选项卡，选择下图红色箭头所指的顶点作为链1的控制点。 按照下图所示的序号，分别选择红色箭头所指的顶点作为链1、2和3的控制点。我们可以看到模型相比之前发生了很大的变化。这就是控制点的作用。 10.倒圆角。 倒圆角完成。 11.选择上一步的边界混合曲面，点击“加厚”按钮，厚度值为2.4，如下图所示。 12.选中DTM3，即底部的基准平面，然后点击“实体化”按钮，调整箭头方向，将底部切平。 13.倒角。 14.倒圆角。 15.以DTM3平面为参考，采用偏移的方法创建DTM4平面。 16.点击拉伸，选择上一步创建的基准平面作为草绘平面，绘制如下图所示的草图。 按照下图设置拉伸深度。 17.完成。 文章来源：机械时代网
