CAE前处理：SolidWorks几何分割+Ansys六面体网格划分

我爱前处理 2023年3月7日浏览：1645 收藏：2

一般来说， CAE 分析工程师 80 ％的时间都花费在了有限元模型的建立和修改上。所以HyperMesh与ANSA作为世界上最优秀的两款有限元前处理软件，在有限元分析领域已经得到了广泛的应用和认可，极大地提高了CAE工程师的工作效率及分析仿真精度，缩短了前处理所花费的时间。

但是对于一些刚刚入门，或者不想花太多时间学太多前处理软件的朋友，又或者与笔者有类似经历从CAD转向CAE的小伙伴。可以借鉴下面的方式，使用CAD软件对三维模型做几何清理、几何分割，然后使用CAE软件划分高质量网格。

下面以SolidWorks+Ansys为例。

一、用SolidWorks建立球体，并进行分割。

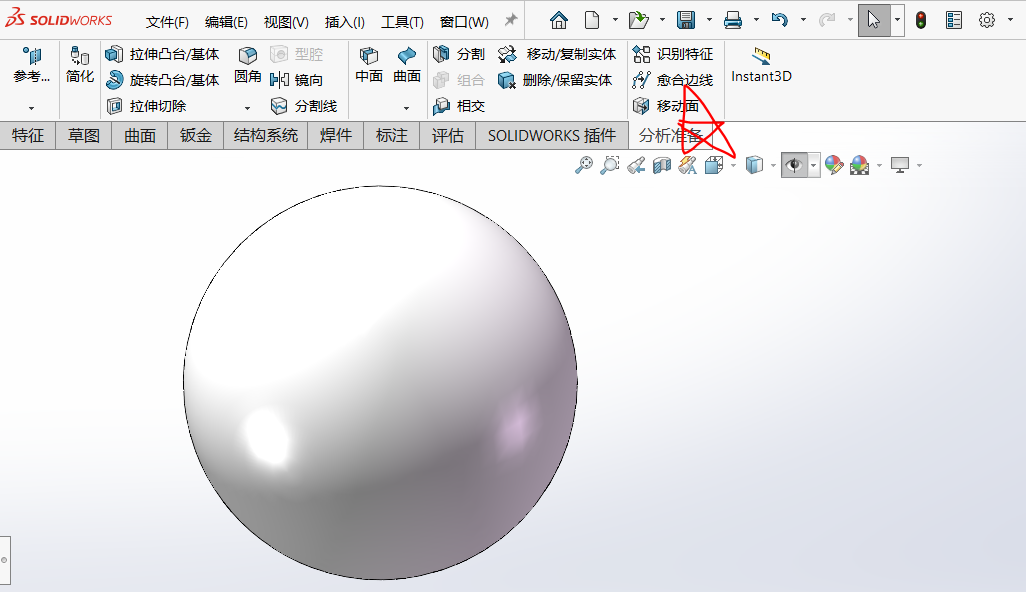

CAE前处理：SolidWorks几何分割+Ansys六面体网格划分的图1

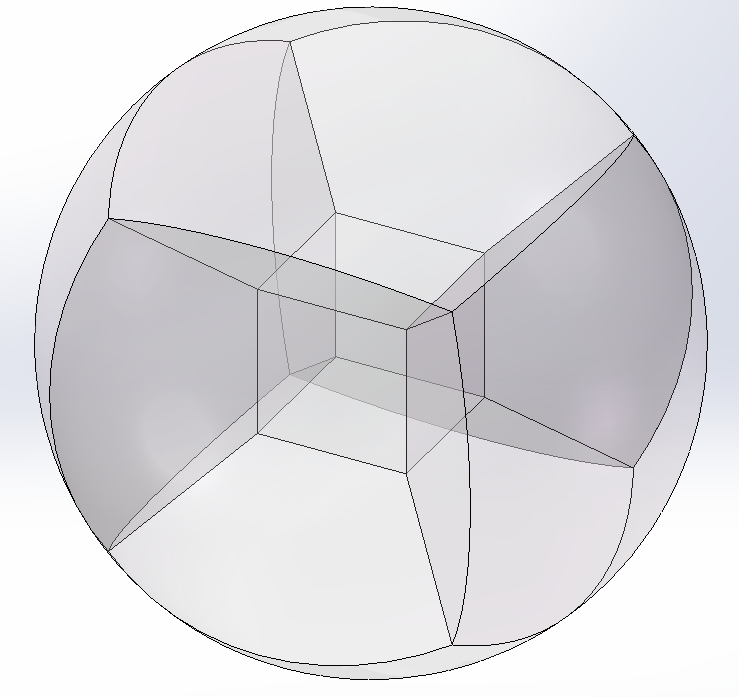

CAE前处理：SolidWorks几何分割+Ansys六面体网格划分的图2

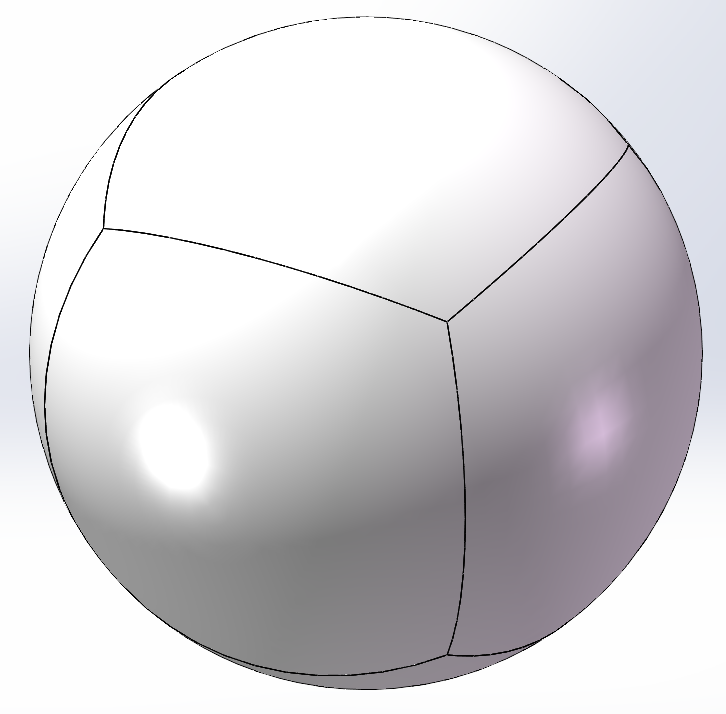

CAE前处理：SolidWorks几何分割+Ansys六面体网格划分的图3

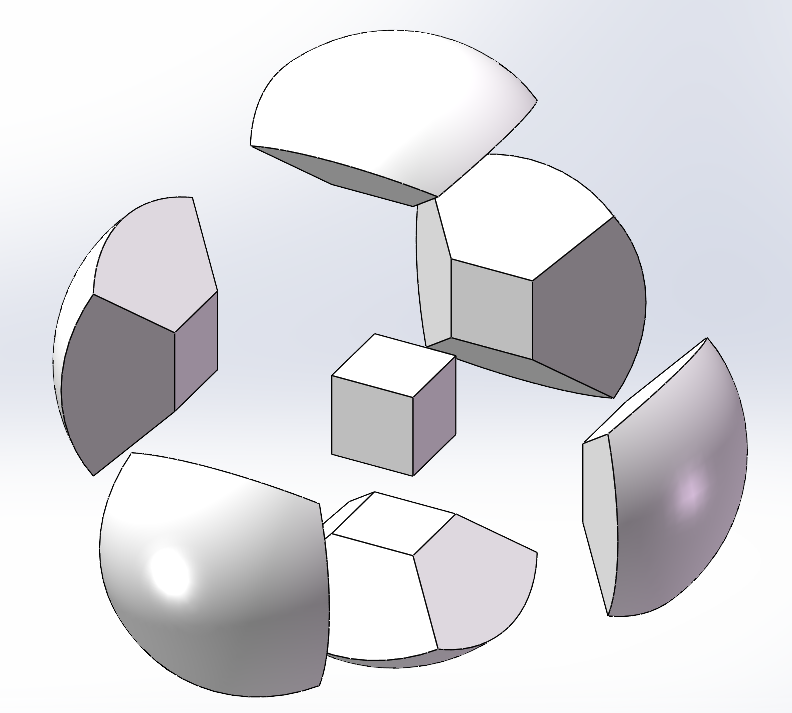

CAE前处理：SolidWorks几何分割+Ansys六面体网格划分的图4

二、在DM中合并成一个部件，形成多实体部件，即可实现实体间无接触且共用节点。 CAE前处理：SolidWorks几何分割+Ansys六面体网格划分的图5

CAE前处理：SolidWorks几何分割+Ansys六面体网格划分的图5

三、使用Meshing划分六面体网格。

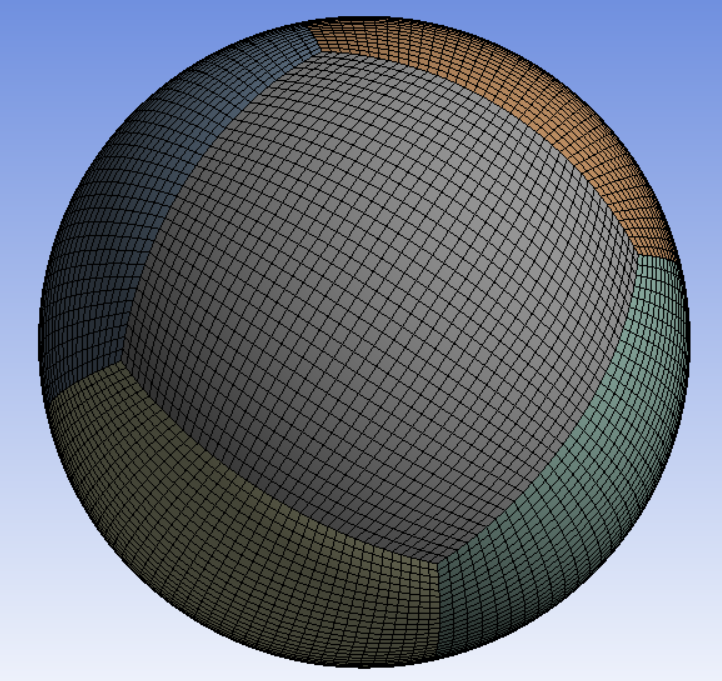

CAE前处理：SolidWorks几何分割+Ansys六面体网格划分的图6

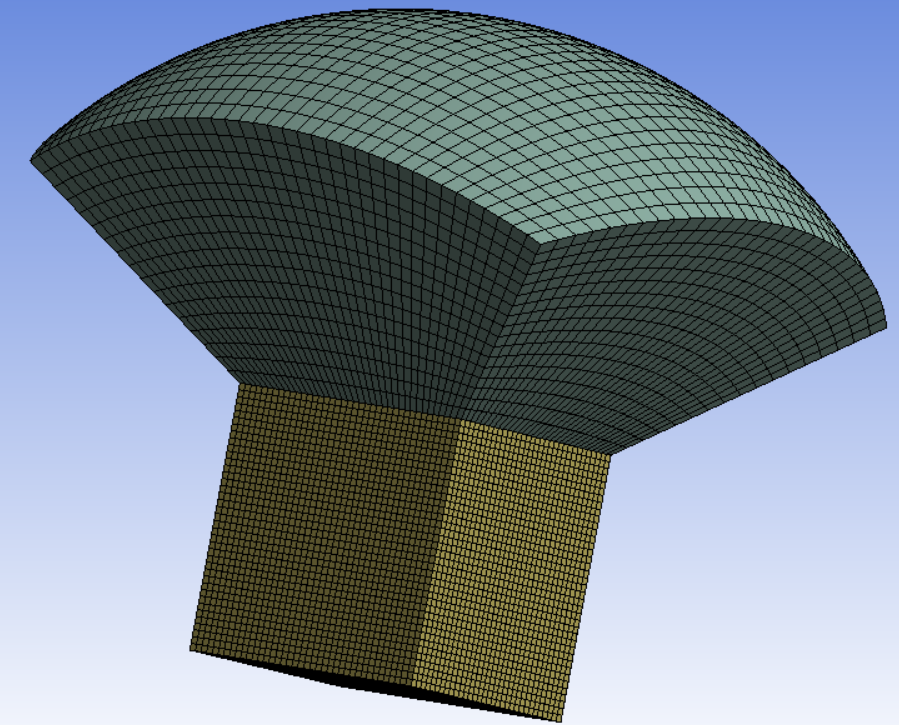

CAE前处理：SolidWorks几何分割+Ansys六面体网格划分的图7

注：如不切分，划分六面体网格有如下弹窗

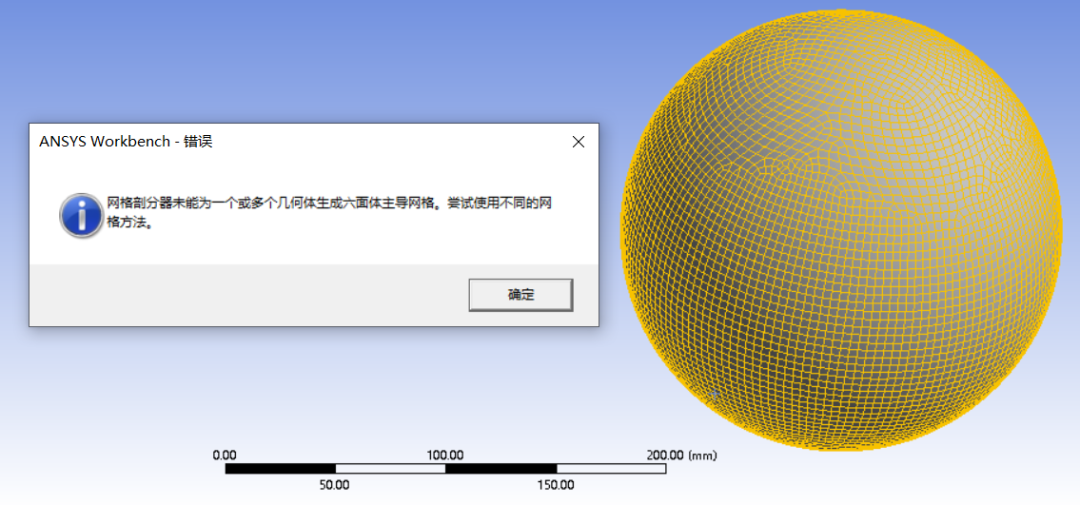

CAE前处理：SolidWorks几何分割+Ansys六面体网格划分的图8

文章来源：设计仿真一体化
