无网格、四面体网格、六面体网格对比

2023年3月7日 浏览：1653
同一工况下对比SimSolid无网格、SOLIDWORKS Simulation四面体网格、Ansys六面体主导网格的应力和位移结果。

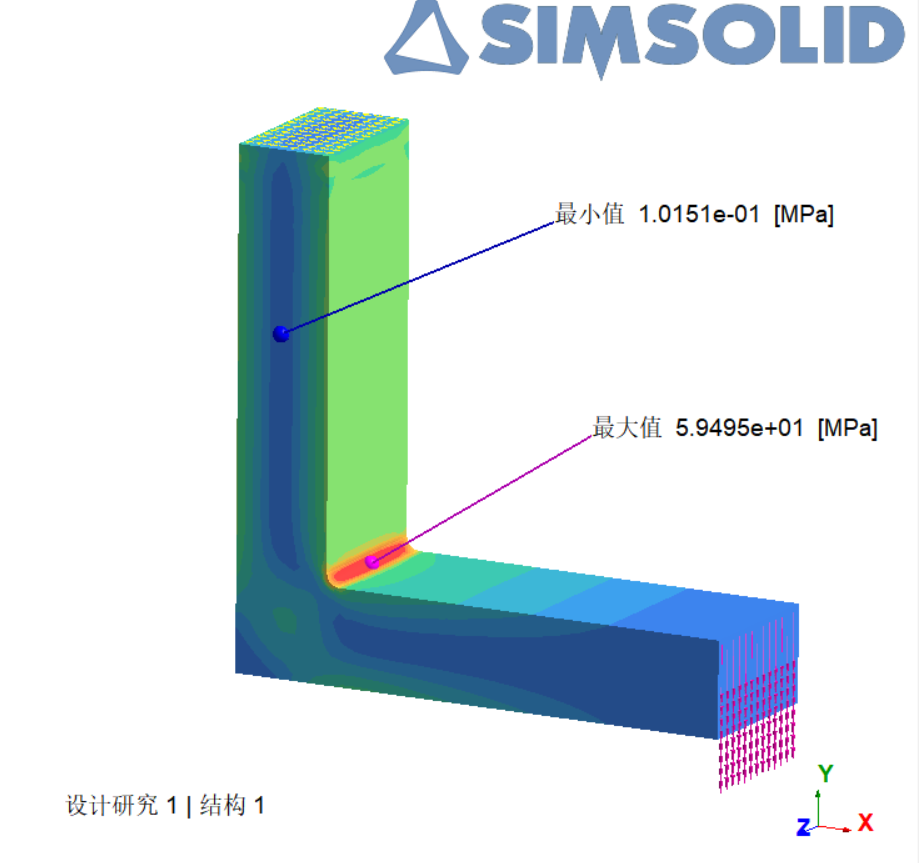

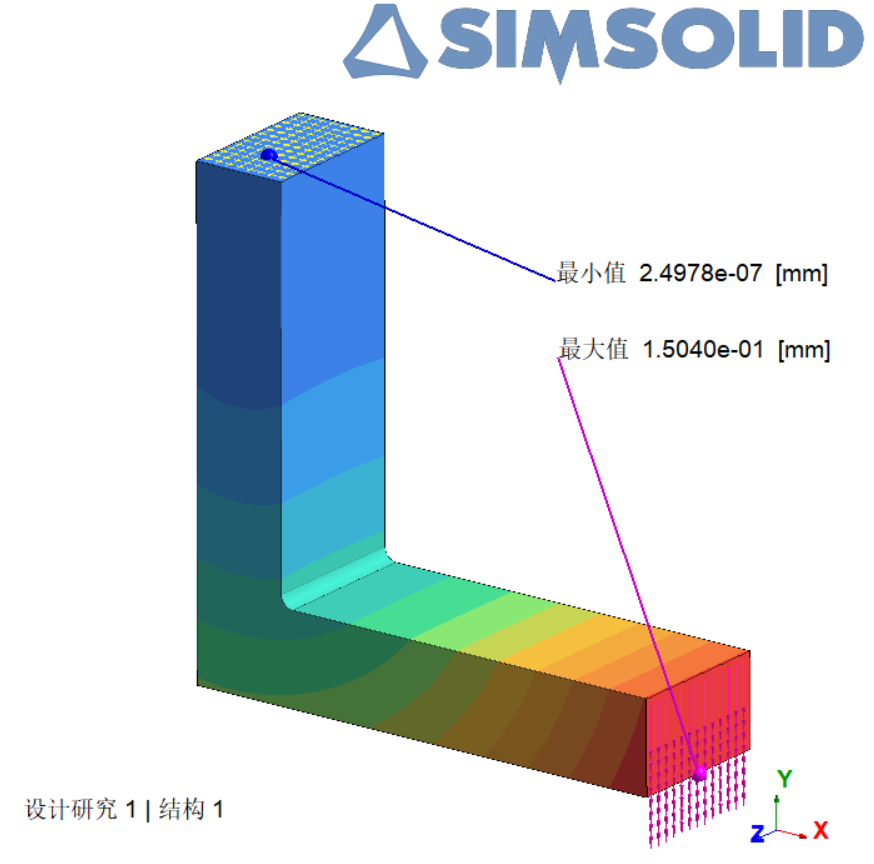

Altair Simsolid   是一款专为快速设计流程而开发的结构分析软件。与传统有限元相比，它消除了几何模型简化和网格划分这两个最耗时且专业知识要求较高的任务。它能够在几分钟内对具备完全几何特征的原始CAD装配体直接完成分析计算，而无需进行网格划分。

无网格、四面体网格、六面体网格对比的图1

无网格、四面体网格、六面体网格对比的图2

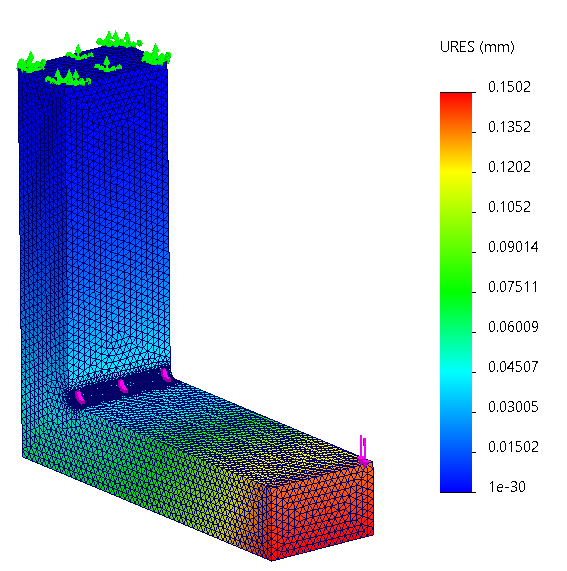

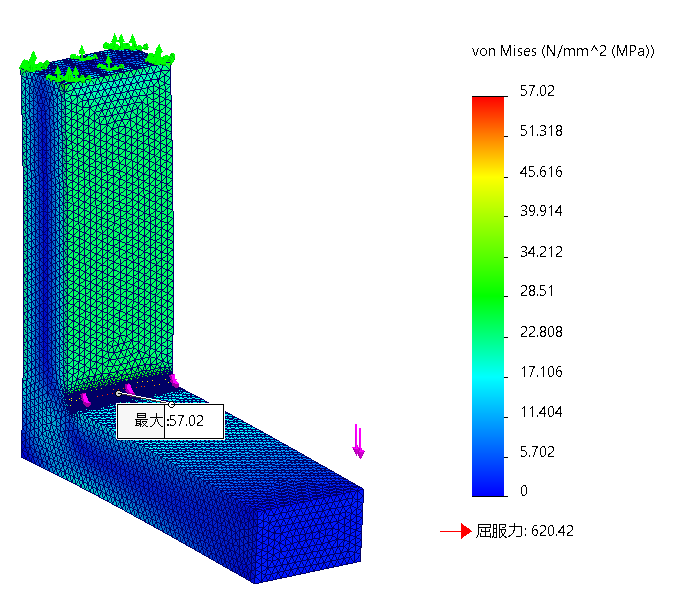

SOLIDWORKS Simulation 是一个与 SOLIDWORKS 完全集成的设计分析系统，有五种单元类型：一阶实体四面体单元、二阶实体四面体单元、一阶三角形壳单元、二阶三角形壳单元和横梁单元。

无网格、四面体网格、六面体网格对比的图3

无网格、四面体网格、六面体网格对比的图4

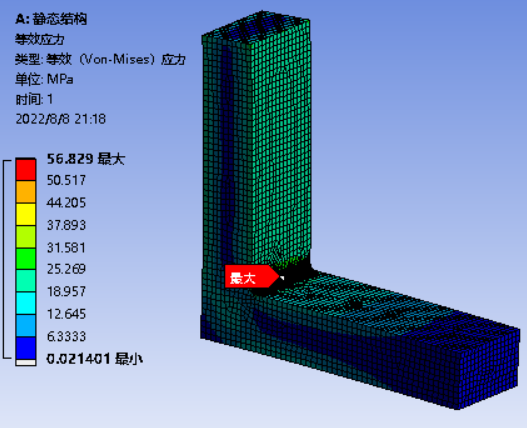

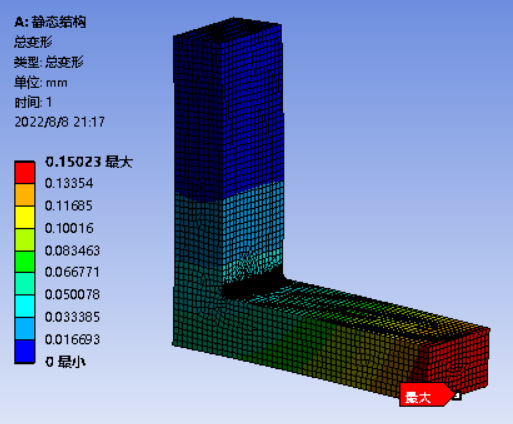

ANSYS 提供了使用便捷、高质量的对CAD模型进行 网格 划分的功能，支持六面体网格单元。

无网格、四面体网格、六面体网格对比的图5

无网格、四面体网格、六面体网格对比的图6

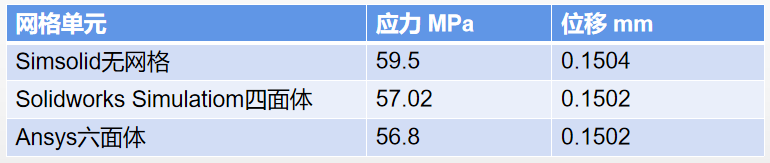

总结

无网格、四面体网格、六面体网格对比的图7



文章来源：设计仿真一体化
