ANSA极简案例|03 网格尺寸控制(CFD网格)

ANSA中网格尺寸控制主要有两种方式:线面尺寸指定以及使用Size Box。这里主要描述线面尺寸控制。

在几何清理完毕后,可以对几何元素(主要是几何边线与几何面)指定网格尺寸。在生成CFD网格时,还可以进行Curvature及Proximity控制。

1 均匀尺寸指定

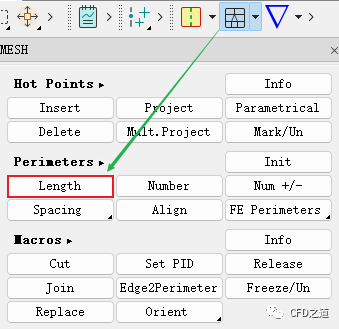

可以利用Mesh面板中的Perimeters > Length按钮可以打开网格尺寸指定对话框。

ANSA极简案例|03 网格尺寸控制(CFD网格)的图1
——

此时会打开一个新的对话框,其中包括两个选项Perimeters及Macros,分别对应着几何边与几何面。

ANSA极简案例|03 网格尺寸控制(CFD网格)的图2
  • 当选择 Perimeters时,可以在图形窗口中选择一条或多条几何边线,并指定网格尺寸参数
    • Length:指定网格尺寸
    • Distortion distance:任意两个节点的连线与它们之间的CAD曲线之间的最大法向距离。该值越小则网格越密,默认情况下设置为网格单元尺寸的15%,一般情况下保持默认即可。注意该参数可以设置为百分数或小数,如设置为 10%0.01,该参数不允许低于 0.01或1%
    • Distortion angle:任意两个连续节点的切线之间允许的最大角度。该值越小则网格越密。一般情况下保持默认即可。注意此参数输入值必须 大于10度以避免节点数过多。若输入0则不采用此控制参数。
ANSA极简案例|03 网格尺寸控制(CFD网格)的图3

注意:Distortion参数会导致网格尺寸低于所设置的最小网格尺寸,有可能会造成网格数量飙升。

ANSA中除了可以利用Length指定网格尺寸外,也可以使用Number进行网格尺寸控制,其对网格尺寸的控制方式与Length相同。

2 CFD网格尺寸控制

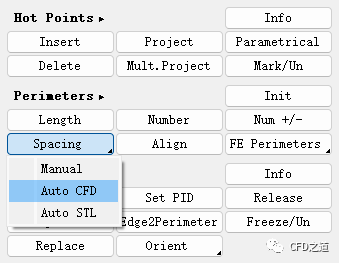

CFD计算对网格有特殊的要求,如需要在大曲率的位置进行加密、网格不能过于稀疏等。ANSA提供了对CFD网格的专门控制选项,其可以通过点击按钮Perimeters > Specing > Auto CFD打开对话框进行设置。

ANSA极简案例|03 网格尺寸控制(CFD网格)的图4

点击该按钮会弹出如下图所示对话框,同样可以选择对几何边或几何面进行设置。

ANSA极简案例|03 网格尺寸控制(CFD网格)的图5

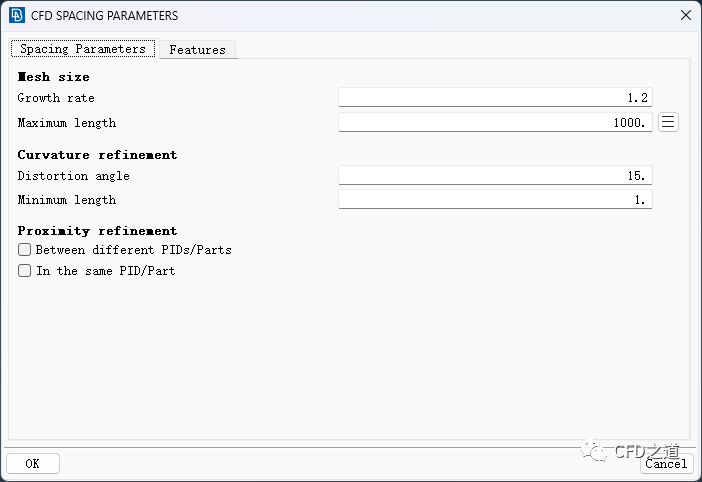

选择图形窗口中的几何后,会弹出如下图所示对话框。

ANSA极简案例|03 网格尺寸控制(CFD网格)的图6

这里主要设置增长率及最大最小网格尺寸值。

  • Growth rate:网格增长率。对于流体网格,一般控制增长率在1.1~1.3之间,可以采用默认值1.2。
  • Maximum length。最大网格尺寸
  • Distortion angle。畸变角度,和前面设置length时的畸变角意义相同
  • Minimum length。最小网格尺寸

懒得写了,看视频吧。


(完)
