Matlab“稍作修改”Abaqus-odb结果！！！

知乎、B站：[易木木响叮当]
关注可了解更多的有限元数值仿真技巧。问题或建议，请公众号留言;
如果你觉得木木同学对你有帮助，欢迎赞赏。

Abaqus是一款强大的有限元分析软件，随着版本的更迭，产品逐渐包含了前处理模块、求解器、后处理模块，用户上手难度越来越小。

Matlab同样也是一款强大的商业数值计算软件，其可视化能力强的一批，作为兴趣研究，可多玩玩这些工具联合使用的效果，这次将这两款工具联合使用，介绍Matlab如何读取Abaqus的.inp、.odb文件？

故事的开头

木木平时喜欢玩一些有限元的东西，有一次在模型分析完毕后，我突发奇想：能否自定义obd文件，使之显示成我想要的样子？

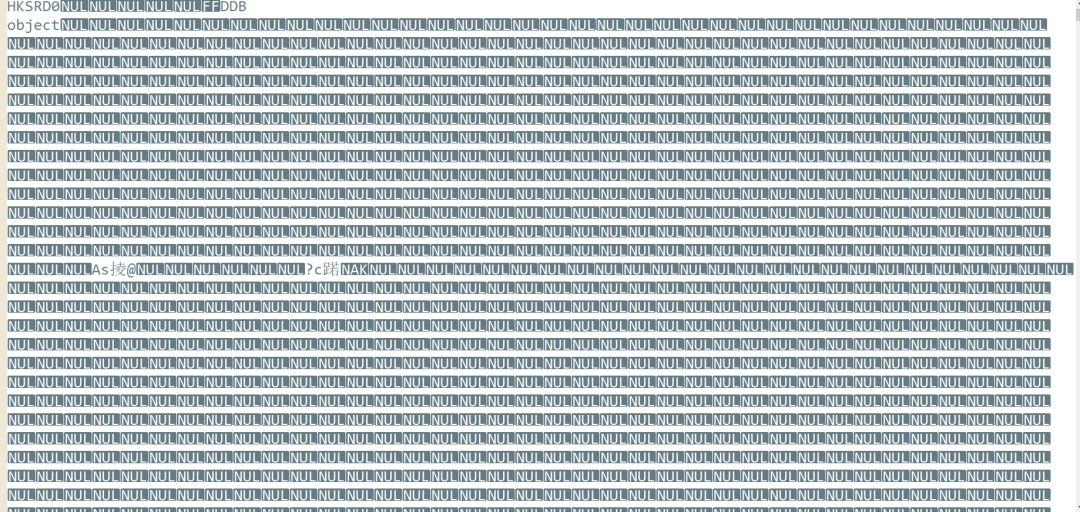

我怀揣着这个想法，尝试修改.odb文件，可是当我打开文件后，傻眼了...

这看不懂啊，好像Abaqus在说：少年，别动我的数据！

我偏要对其作出修改！

进入正题

主要编制了两个函数文件：loadinp用于读取.inp文件，meshplot用于可视化绘图。该程序是国外一个大佬编制的小工具，结合具体案例可灵活使用。

Abaqus案例模型介绍

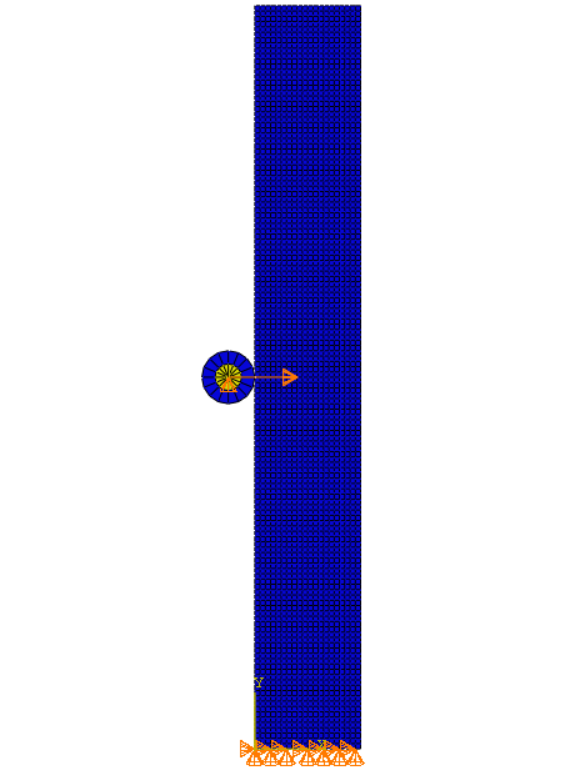

边界条件及单元类型可见下图，蓝色区域使用CPS4单元，黄色区域使用CPS3单元

Abaqus分析结果如下，我将两个Part分开展示，因为本次提供的Matlab程序不能完成装配功能，为了与Matlab结果对比分析，只能分Part显示。

Matlab读入结果文件

导入inp文件，对文件中的单元节点信息进行绘制部件模型。

inp = 'example_data/abaqus_input_2D.inp';
parts = loadinp(inp);
% parts(i)                          : corresponds to the i-th part (struct)
% parts(i).Name                     : corresponds to the i-th part's name (string)
% parts(i).Nodes                    : corresponds to the i-th part's nodes (matrix)
% parts(i).Elements                 : corresponds to the i-th part's elements (struct array)
% parts(i).Elements(n)              : corresponds to the i-th part's n-th element (struct)
% parts(i).Elements(n).Type         : corresponds to the i-th part's n-th element type (string)
% parts(i).Elements(n).Connectivity : corresponds to the i-th part's n-th element nodal connectivity (array)

% plot the parts
figure(1);
subplot(1, 2, 1); meshplot(parts(1)); title(parts(1).Name);
subplot(1, 2, 2); meshplot(parts(2)); title(parts(2).Name);

接下来是重中之重了，也就是如何绘制场变量云图？

用户可在后处理模块将场变量信息导出至外部文件中，Report-Report Field Output选择要操作的变量，Setup，File类型选择csv,此时导入进Excel中的数据是一列的数据，如下图所示：

此时，数据均在一列显示，我们需要在Excel中按照空格进行分列，最终的数据效果如下图所示：

results = readtable('example_data/abaqus_results_2D.csv');
mises_beam = results.S_Mises(2961:2994);

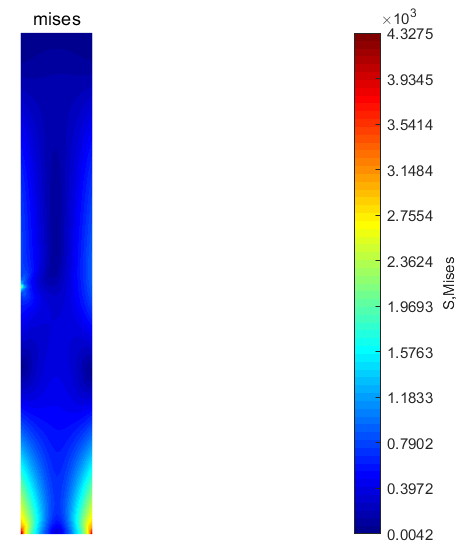

meshplot(parts(2), mises_beam);

选取有关part-2的Mises应力数据，调用meshplot函数进行绘图，如下：

稍作修改

以上方法带着大家演示了如何用Matlab绘制Abaqus场变量云图，如果我们想更改，那就可以在该区域对应的Excel部分进行修改，即可操作成功。

有时，我们在分析断裂问题时，最后一步的节点坐标与初始坐标相差可能较大，此时我们可以在调用meshplot函数时，将最后一步的节点坐标写入形参，即可显示断裂面。
