【产品】智能结构仿真软件AIFEM 2023R1新版本功能介绍

AIFEM 2023R1版本视频介绍

AIFEM由南京天洑软件有限公司自主研发的一款智能结构仿真软件。AIFEM面向未来的工业仿真场景，立志引领仿真软件的发展潮流和方向。同时，软件致力于实现通用FEM软件的国产化替代，协助设计师、CAE工程师等用户解决结构相关的静力学、动力学、热力学等实际工程问题。

AIFEM 2023R1版本重磅推出三大功能解算方案，分别满足不同的工程仿真场景，有效提升了软件交互和算法效率。具体功能如下：

• 固体传热分析功能

• 热固耦合分析功能

• 壳结构分析功能

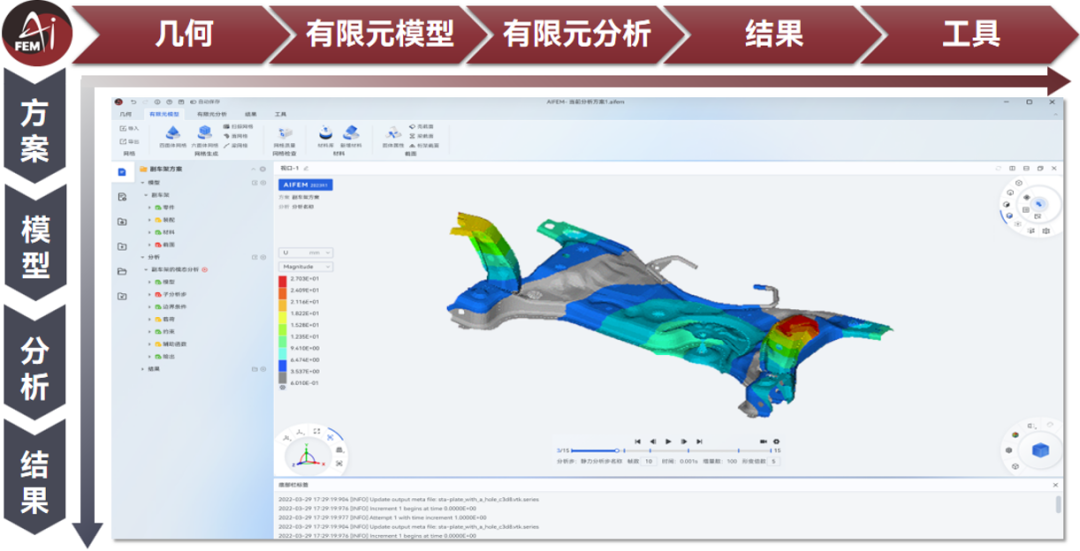

智能结构仿真软件AIFEM 2023R1界面

固体传热分析功能

新版本增加了包含稳态和瞬态场景的固体传热仿真功能。AIFEM提供高精度的热力学求解算法，通过设置丰富的热载荷和热边界来高效模拟工程场景中的传热和热冲击过程。具体新增功能有：热初始条件、多种热单元、热载荷和热边界，其中热载荷包括生热率、热通量、热源；热边界包括辐射、对流、环境温度等。通过相比，温度结果的偏差保持在很小范围内。

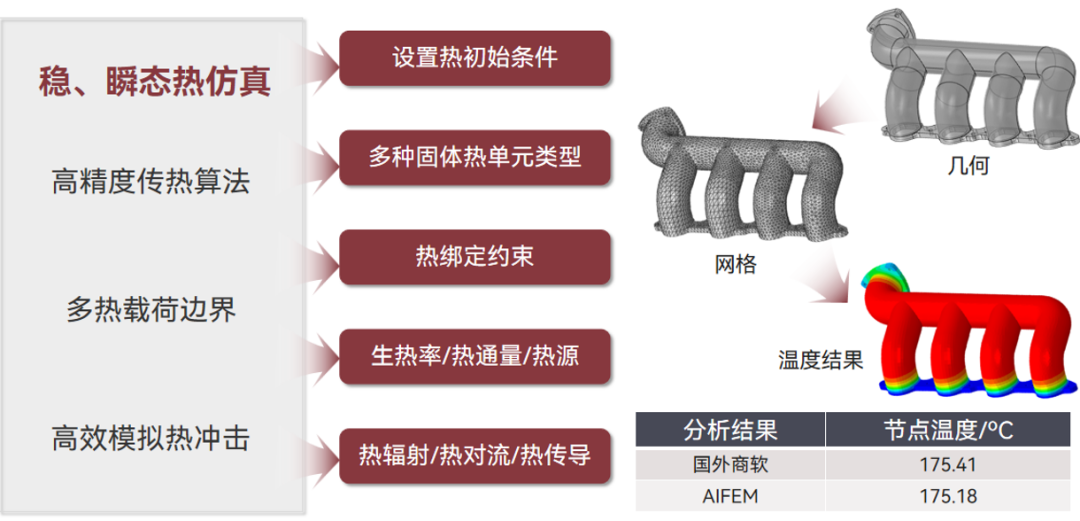

图1 固体传热分析案例

热固耦合分析功能

热固耦合功能打通了热固两个学科之间的仿真数据交互问题，在结构界面可以支持多种方式的温度数据交互，包括常温设定、场数据导入、分析方案导入等。用户可以对温度场进行时间上的截断和空间上的差值，以得到精细的耦合模型，结合力学工况设置，最终得到耦合结果。经过对标，其温度结果和应力结果与参考值保持高度一致。

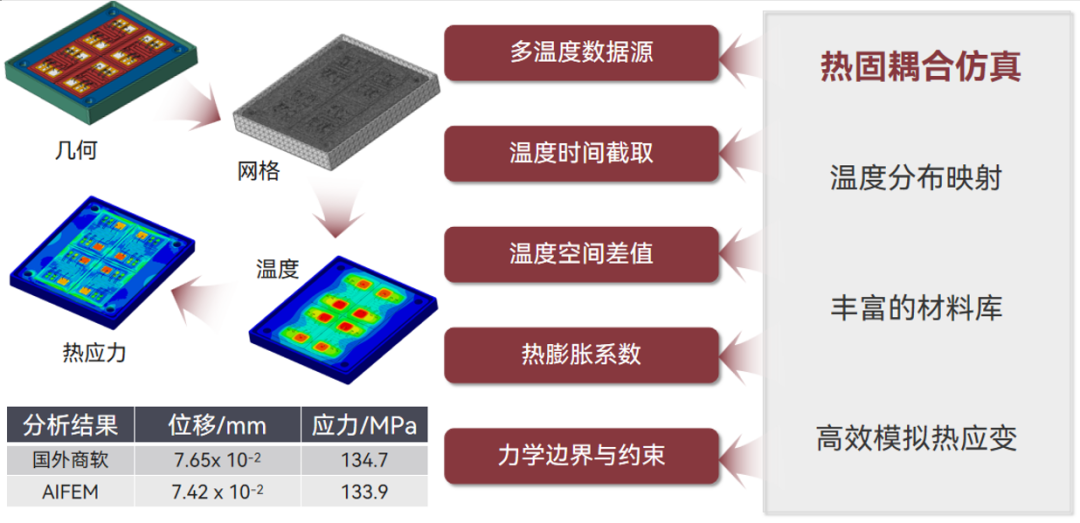

图2 热固耦合分析案例

壳结构分析功能

板壳结构的工程产品非常普遍，广泛应用于汽车、机械、航空航天等领域。AIFEM2023R1推出了整体板壳分析解算方案，包括对几何曲面自动修复和清理、生成高质量壳网格、壳属性设定、快速求解静力学和动力学等。 在分析过程中，AIFEM新版本充分考虑了用户的实际需求，对几何进行快速、规则的清理修复，删除微小的线面特征并得到较为理想的几何拓扑，为下一步生成高质量的壳网格打下良好基础，

对于壳属性设置，AIFEM新版本也考虑了不同使用人群和场景，支持积分点数量控制和中面参考面选择。壳结构模态结果与成熟商软对比，各阶的频率值均保持微小偏差。

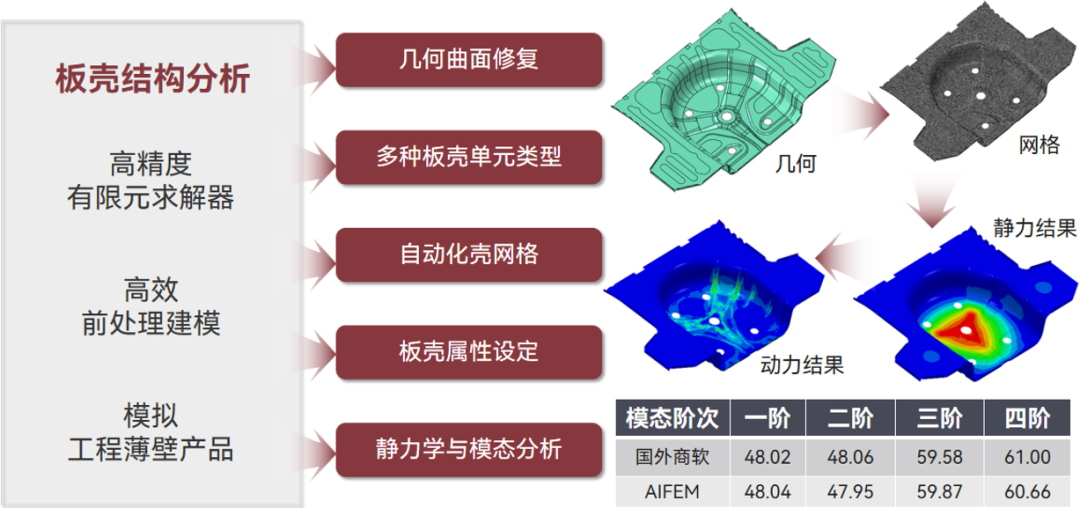

图3 壳结构分析案例

交互与算法提升

AIFEM新版本在界面交互与底层算法上做了诸多改进：

① 提升了几何模型的导入速度。新版本导入时间缩短5倍以上，针对大模型效果更为明显；

② 优化了整个界面的交互体验，支持对多个对象快速选择；

③ 支持导入主流的有限元模型，例如inp和cdb文件；

④ 新增了极值标注功能并改善了后处理界面变形因子的设定，使云图结果更为真实和美观；

⑤ 优化了求解效率模态矩阵求解算法，使得求解效率相比上一版本提升约8倍以上。

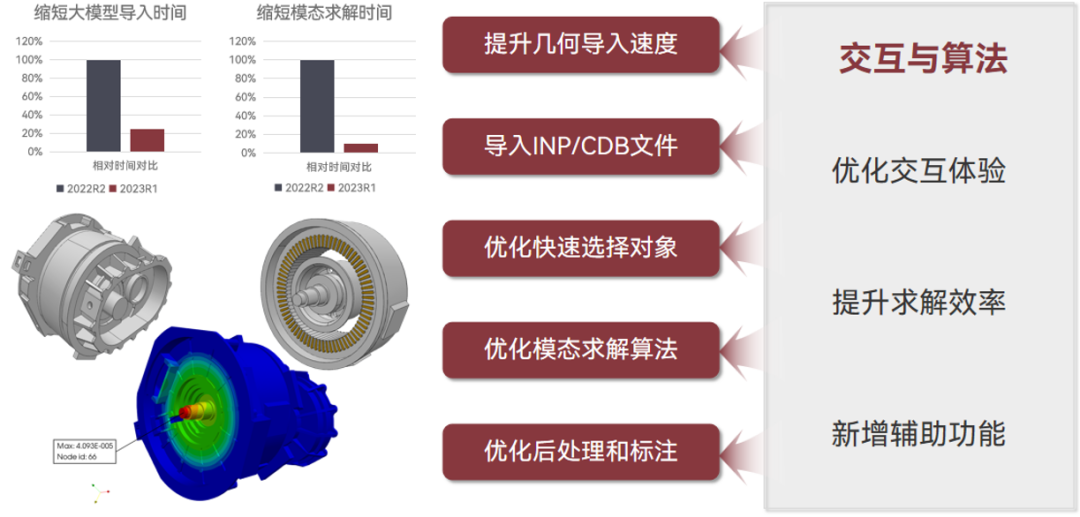

图4 交互与算法的提升

AIFEM结构传热和变形问题的模拟广泛应用于电子和能源动力行业，AIFEM薄壁件力学问题的模拟广泛应用于冲压、滚压、热成型及注塑类型的产品。 AIFEM更多详细 介绍及软件试用申请，请点击AIFEM - 智能结构仿真软件，前往查阅。
