中兴:基于Icepak的智能家端产品散热结构设计与优化

中兴:基于Icepak的智能家端产品散热结构设计与优化的图1

家端产品背景介绍

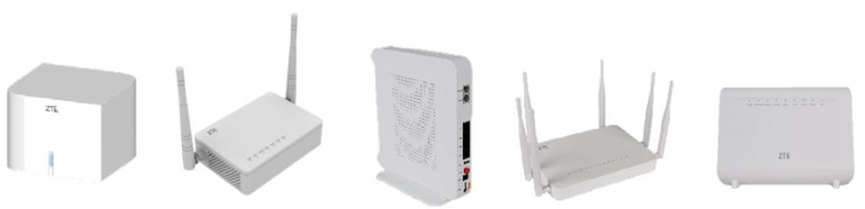

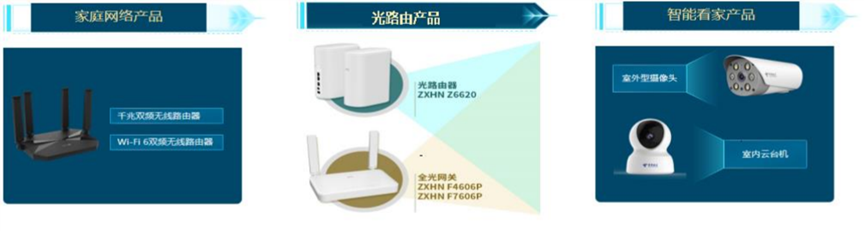

我们的产品
智能家端产品特点:家端产品尺寸小、性能要求高、迭代时间短、温度敏感。

中兴:基于Icepak的智能家端产品散热结构设计与优化的图2

中兴:基于Icepak的智能家端产品散热结构设计与优化的图3

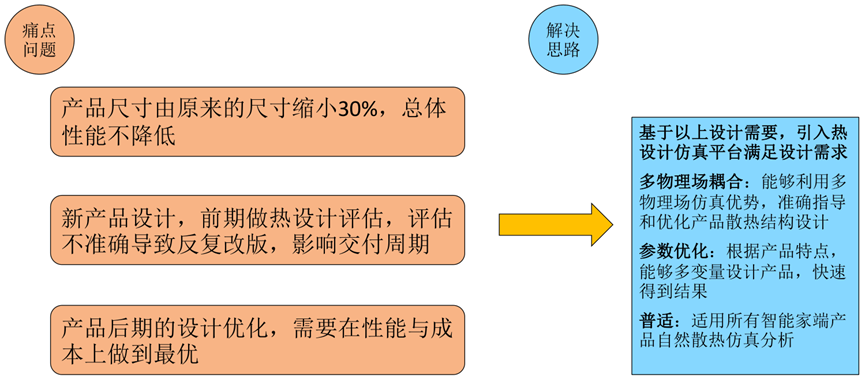

痛点问题与解决思路
中兴:基于Icepak的智能家端产品散热结构设计与优化的图4
创建仿真散热结构设计平台

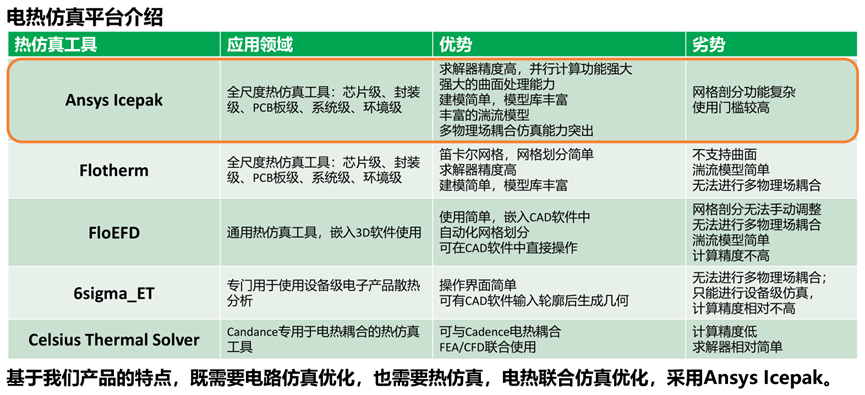

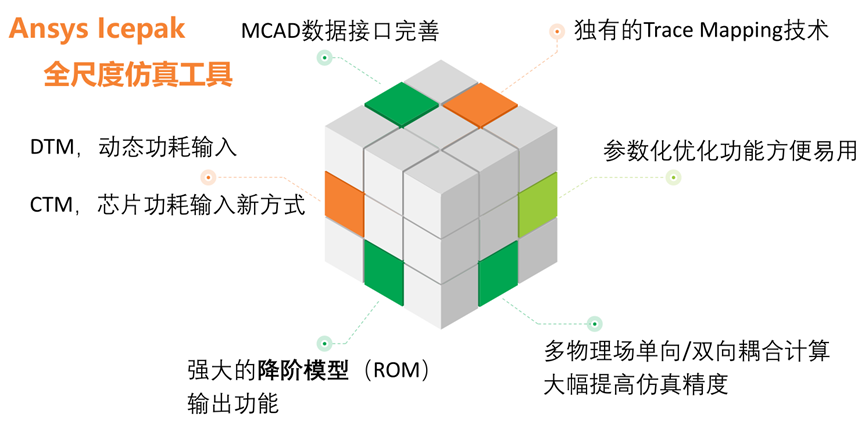

平台简介

中兴:基于Icepak的智能家端产品散热结构设计与优化的图5

中兴:基于Icepak的智能家端产品散热结构设计与优化的图6

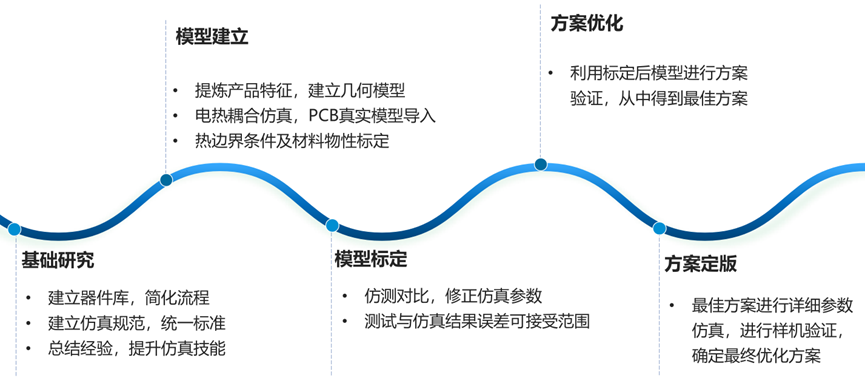

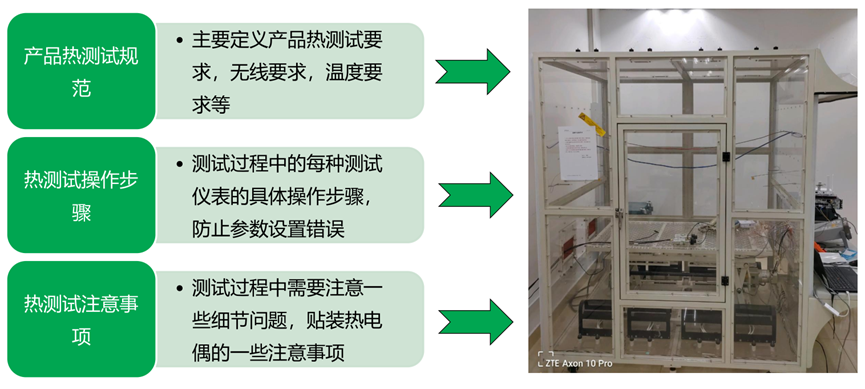

平台流程

中兴:基于Icepak的智能家端产品散热结构设计与优化的图7

中兴:基于Icepak的智能家端产品散热结构设计与优化的图8
中兴:基于Icepak的智能家端产品散热结构设计与优化的图9

中兴:基于Icepak的智能家端产品散热结构设计与优化的图10

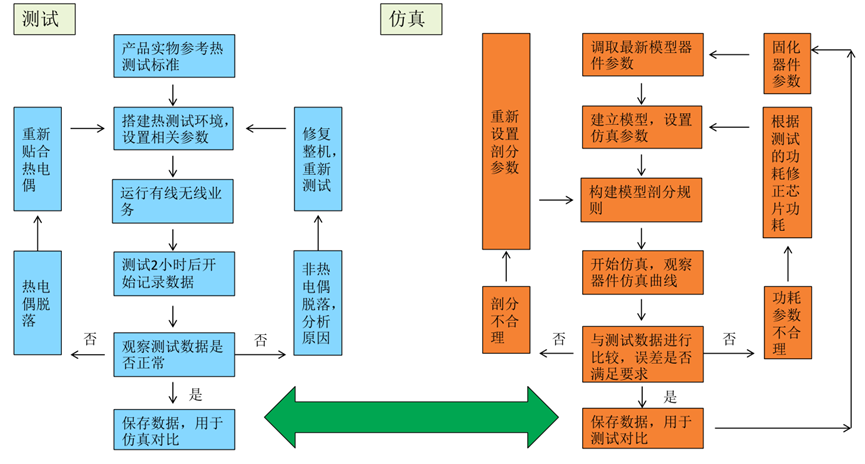

平台可靠性验证流程
中兴:基于Icepak的智能家端产品散热结构设计与优化的图11

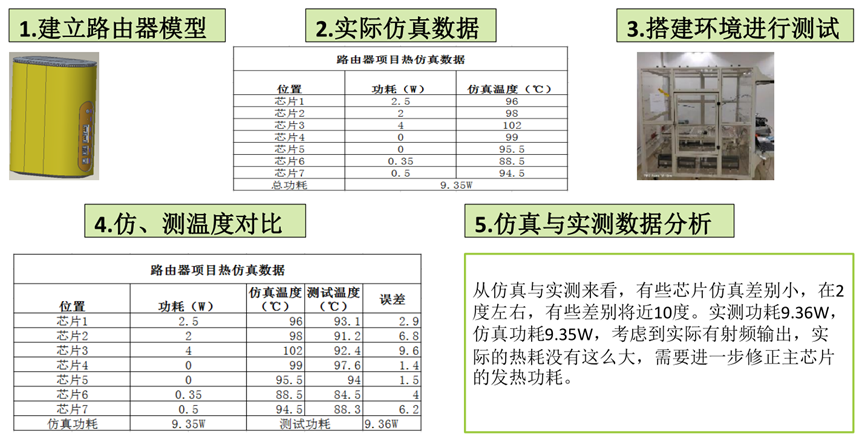

项目1首次仿真与实测

中兴:基于Icepak的智能家端产品散热结构设计与优化的图12

中兴:基于Icepak的智能家端产品散热结构设计与优化的图13

项目2仿真实测再次验证
中兴:基于Icepak的智能家端产品散热结构设计与优化的图14
项目实践-降成本

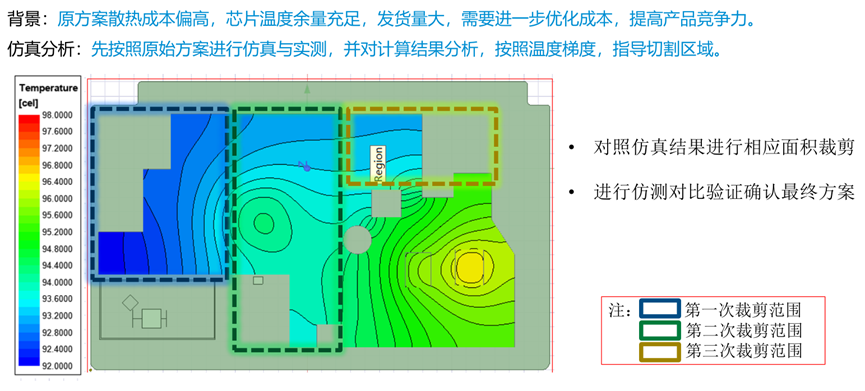

光路由器方案仿真指导设计
中兴:基于Icepak的智能家端产品散热结构设计与优化的图15

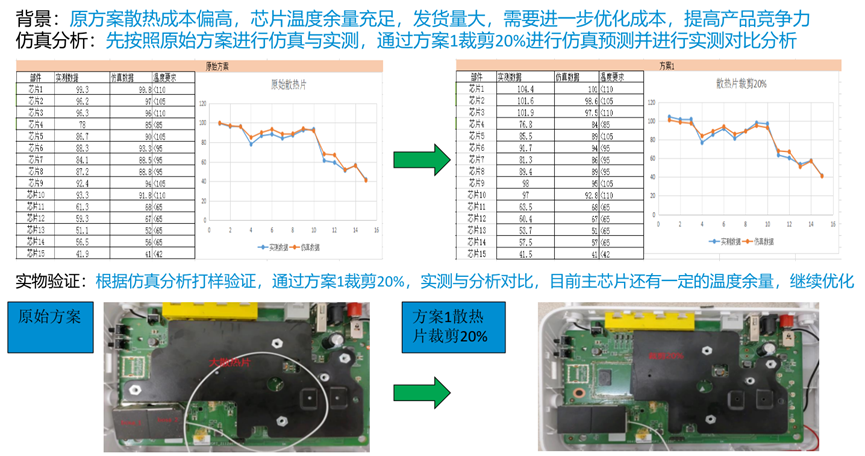

光路由器原始方案与方案1仿真分析
中兴:基于Icepak的智能家端产品散热结构设计与优化的图16
光路由器方案2与方案3仿真分析
中兴:基于Icepak的智能家端产品散热结构设计与优化的图17

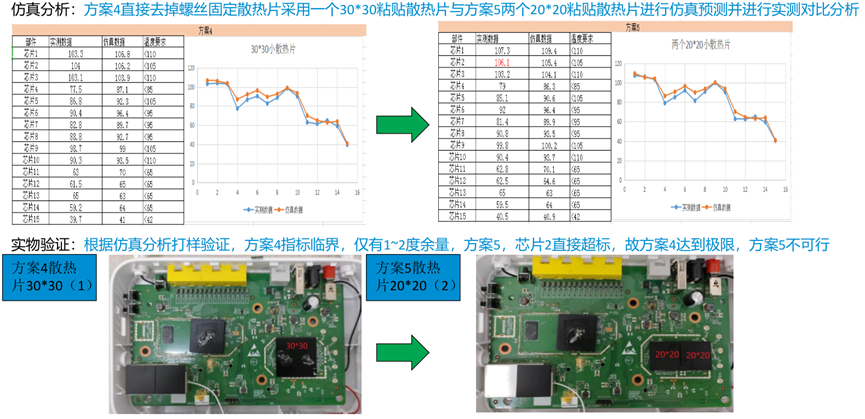

路由器方案4与方案5仿真分析
中兴:基于Icepak的智能家端产品散热结构设计与优化的图18

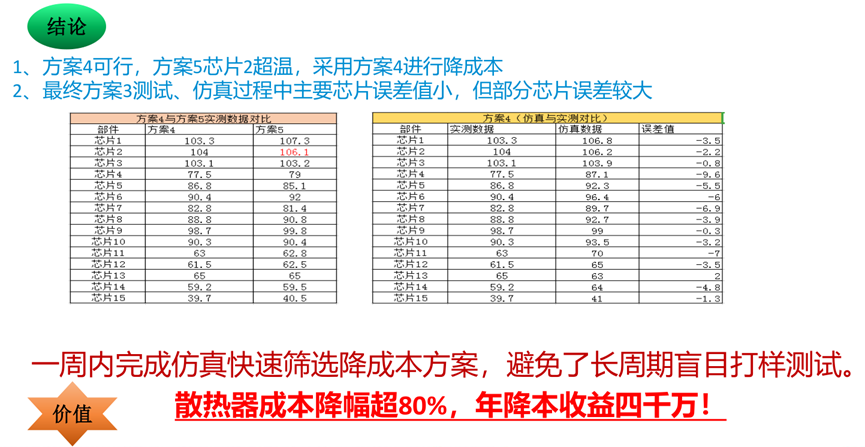

光路由器最终方案仿真与实测总结
中兴:基于Icepak的智能家端产品散热结构设计与优化的图19
路由器2原始方案仿真与实测分析
中兴:基于Icepak的智能家端产品散热结构设计与优化的图20

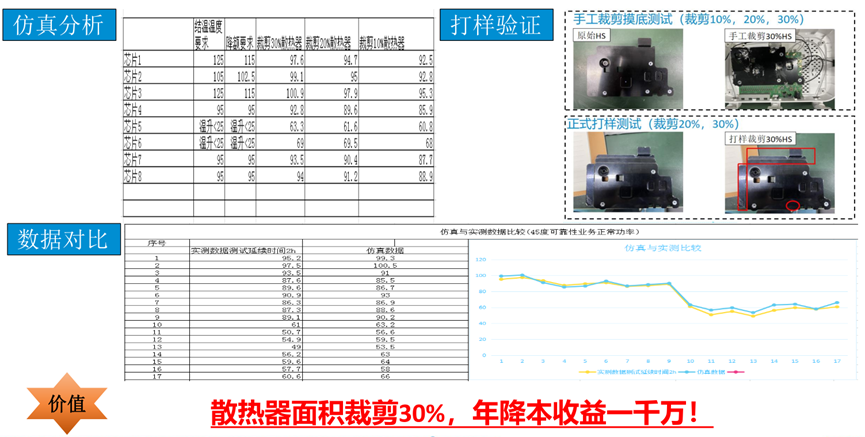

路由器2三种裁剪方式仿真与实测对比
中兴:基于Icepak的智能家端产品散热结构设计与优化的图21
项目实践总结
设计优势
仿真快速、准确,开发流程已嵌入仿真,通过光路由器仿真数据可以看出,主要芯片温度仿测温差最大在2.8度,最小在0.3度,仿测趋势一致,准确度高,仿真仅需45。
存在问题
对于较复杂的项目仿测差异较大,这是由于仿真参数不准确,仿测环境有差异有关,需要根据具体情况多次调试才能仿测一致。
后续需要研究的方向
1、温差偏大问题的研究,主要分成三个方面:
中兴:基于Icepak的智能家端产品散热结构设计与优化的图22
2、充分发挥热仿真在产品设计中的作用:

中兴:基于Icepak的智能家端产品散热结构设计与优化的图23
