空间光调制器像素处光衍射的仿真

空间光调制器(SLM.0002 v1.1)

空间光调制器像素处光衍射的仿真的图1



应用示例简述


1. 系统细节

光源

高斯光束

组件

反射型空间光调制器组件及后续的2f系统

探测器

视觉感知的仿真

电磁场分布

建模/设计

场追迹:

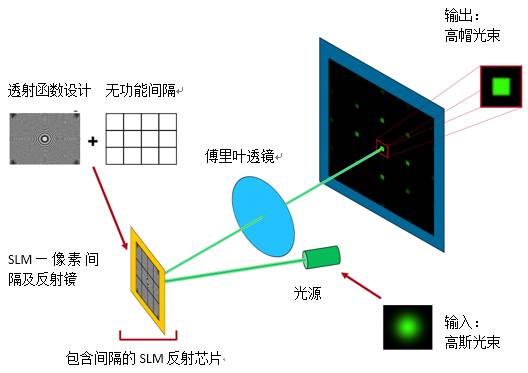

一个SLM像素阵列处光传播的仿真,仿真中包括了SLM像素间无功能间隔引起的衍射效应。



2. 系统说明



空间光调制器像素处光衍射的仿真的图2



3. 模拟 & 设计结果



空间光调制器像素处光衍射的仿真的图3

4. 总结


考虑SLM像素间隔来研究空间光调制器的性能。



第1步

将像素间隔引入到一个先前设计的用于光束整形的SLM透射函数。



第2步

分析不同区域填充因子的对性能的影响。



产生的衍射效应对SLM的光学功能以及效率具有重大影响。


应用示例详细内容


系统参数


1. 该应用实例的内容



空间光调制器像素处光衍射的仿真的图4



2. 设计&仿真任务


由于制造和技术的原因,像素之间存在非功能间隔。这种典型的间隔会产生衍射效应,从而影响SLM的光学性能,并在接下来的工作中对其进行研究。

空间光调制器像素处光衍射的仿真的图5

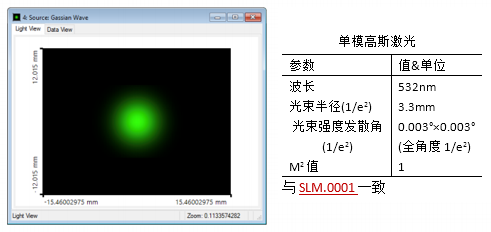

3. 参数:输入近乎平行的激光束



空间光调制器像素处光衍射的仿真的图6



4. 参数:SLM像素阵列


空间光调制器像素处光衍射的仿真的图7



5. 参数:SLM像素阵列



空间光调制器像素处光衍射的仿真的图8



应用示例详细内容


仿真&结果


1. VirtualLab能够模拟具有间隔的SLM

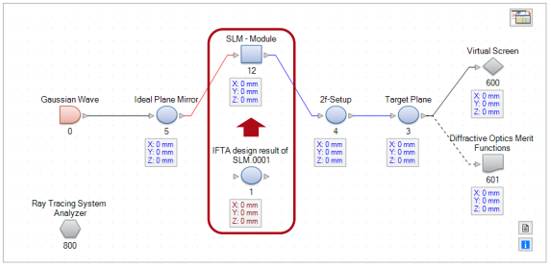

由于可以嵌入组件,VirtualLab可以轻松的实现反射系统(如反射镜,2f系统等)。

内置的SLM模式可以实现从简单透射函数到包含像素和间隔的阵列的自动转换。

空间光调制器像素处光衍射的仿真的图9



2. VirtualLab的SLM模块

空间光调制器像素处光衍射的仿真的图10


为设置像素阵列,必须输入像素阵列尺寸和区域填充因子。

必须设置所设计的SLM透射函数。因此,需要输入文件SLM_Transmission_Function.ca2的路径。



3. SLM的光学功能


在第一步,我们可以研究SLM后的电磁场。

为此,将区域填充因子设置为60%。

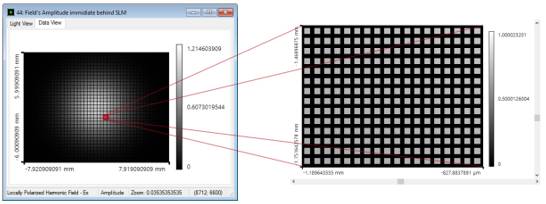

首先,获得场(Ex方向)的振幅,分别显示了SLM像素及其间隔的影响。



空间光调制器像素处光衍射的仿真的图11

所用文件: SLM.0002_Diffraction_Pixels_SLM_01_Nearfield.lpd

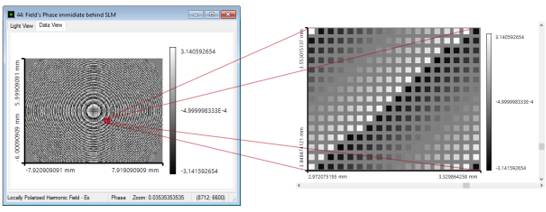

此处,场(Ex方向)的(Wrapped)位相如下图所示,其中所有的间隔的相位值都为一个常数值。



空间光调制器像素处光衍射的仿真的图12

所用文件: SLM.0002_Diffraction_Pixels_SLM_02_2DGrating.lpd



4. 对比:光栅的光学功能

上述的像素效应可以用相似光学功能的2D周期结构的进行比较。

所示函数(Ex的振幅)相当于一个SLM,其像素提供一个常数位相函数。

通过这种光栅,能够将光衍射到几个衍射级次,衍射级次分布在x-和y-方向(由于二维光栅结构)。

级次越高振幅衰减越快,所以只有0级,1级以及2级贡献了主要的光强部分。

这意味着,对于SLM,我们所期望的光分布具有有较高的级次,其光强由区域填充因子决定。

空间光调制器像素处光衍射的仿真的图13

所用文件: SLM.0002_Diffraction_Pixels_SLM_02_2DGrating.lpd


5. 有间隔SLM的光学功能

现在,基于像素阵列的区域填充因子,我们可以在傅里叶平面研究SLM的光学功能。



空间光调制器像素处光衍射的仿真的图14

所用文件: SLM.0002_Diffraction_Pixels_SLM_03_2DGrating.lpd

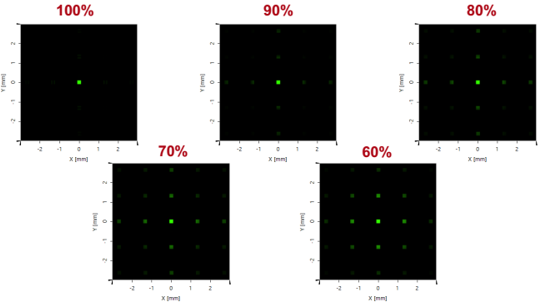

下图显示了(Ex方向)光强分布,图中具有相同的振幅比率。



空间光调制器像素处光衍射的仿真的图15



6. 减少计算工作量



空间光调制器像素处光衍射的仿真的图16

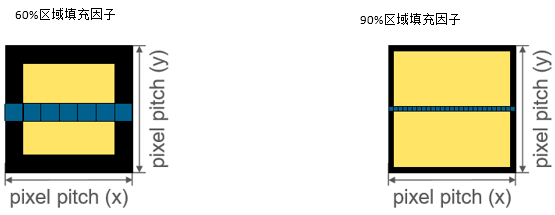

采样要求:

至少1个点的间隔(每边)。

如在有效区域,用户指定60%区域填充因子,模块在激活区域计算5×5点的等间距采样。



采样要求:

同样,至少1个点的间隔。

假设指定90%区域填充因子,模块计算25×25点的等间距采样。

随填充因子的增大,采样迅速增加。



为优化大填充因子条件下的计算工作量,减小相关阵列尺寸是非常有效的方法。

如果被照明区域小于阵列尺寸(标记区域包含光强的90%),这种简化是非常适用的。

如果只考虑标记的范围,仅计算SLM的320×320个像素即可(SLM模块自动删除了透射函数边界)。

通过优化,计算工作量减少了4.7倍。



空间光调制器像素处光衍射的仿真的图17




空间光调制器像素处光衍射的仿真的图18

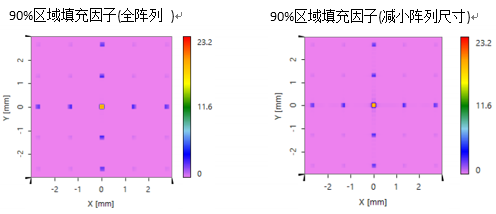

减小SLM阵列尺寸后计算所得的振幅分布几乎和全阵列一样。



7. 指定区域填充因子的仿真


由于间隔非常狭窄,Hamamatsu’s X10468 指定填充因子为98%,需要更多的采样点进行计算。

全阵列尺寸798×600像素将需要79992×60600个采样点,需要极高的计算量。

因此,可适当减小阵列尺寸到320×320像素,采样点数目为32320×32320。

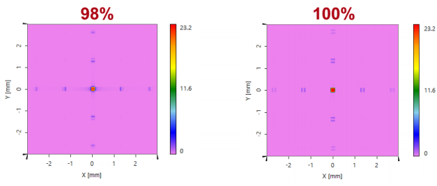

在优化的帮助下,可对指定区域填充因子进行研究(该仿真仍需约256GB的内存)。



空间光调制器像素处光衍射的仿真的图19


8. 总结

考虑SLM像素间隔来研究空间光调制器的性能。



第1步

将像素间隔引入到一个先前设计的用于光束整形的SLM透射函数。



第2步

分析不同区域填充因子的对性能的影响。
