【2021新版本】强大的CFD建模工具 - HyperWorks CFD

首先，用户需要安装桌面工具，这都集成在 hwDesktop 一个安装包，求解器是另外一个独立的安装包 hwCFDSolvers。

HyperWorks CFD 向下兼容老版本 Altair HyperMesh™ 格式。

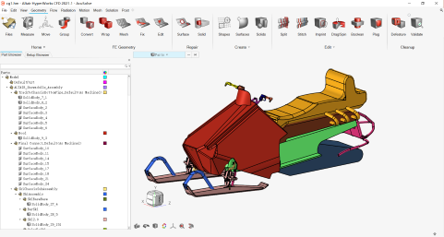

不同于 HyperMesh 原先的 components 组织方式，新界面采用 CAD 风格树状菜单，读入几何数据的时候可以保存 CAD 部件名称和装配关系，方便复杂模型的建模。

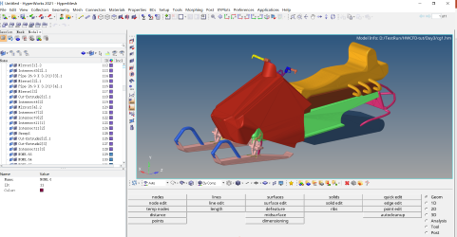

HyperMesh

HyperWorks CFD

内流场 CFD 仿真，通常需要去掉固体壁厚，提取流体域。

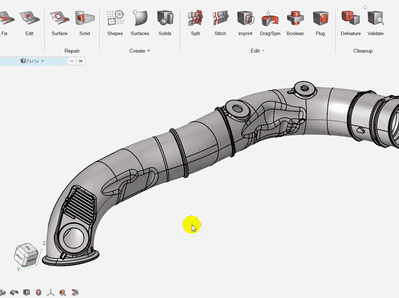

即使是复杂模型，HyperWorks CFD 的 Plug 工具也可以通过边界线/面定义和内腔表面的定义自动抽取出流体域。

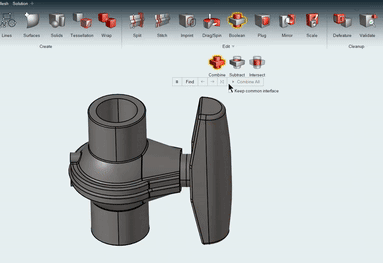

• 阀门模型的流体域提取

↑ 演示动图

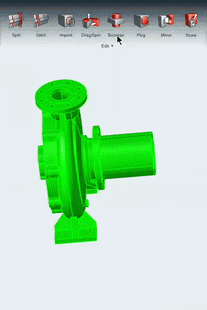

• 水泵模型的流体域提取

↑ 演示动图

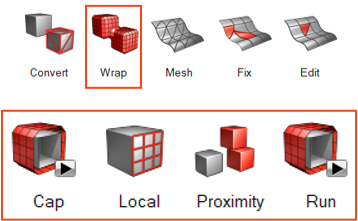

对于复杂的装配体，比如机舱热分析的发动机模型，采用 Wrap 可以快速生成封闭的表面网格。

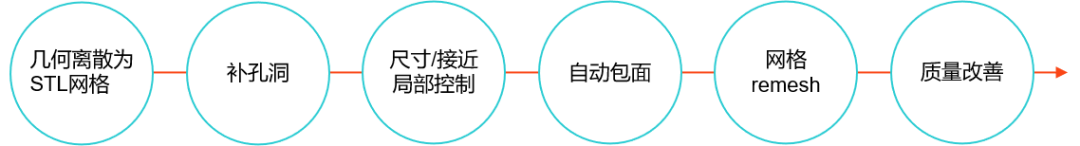

• Wrap 包面流程

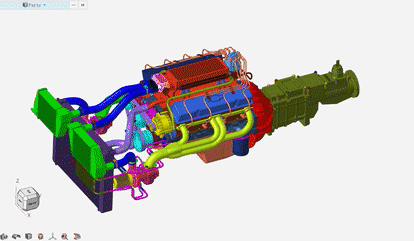

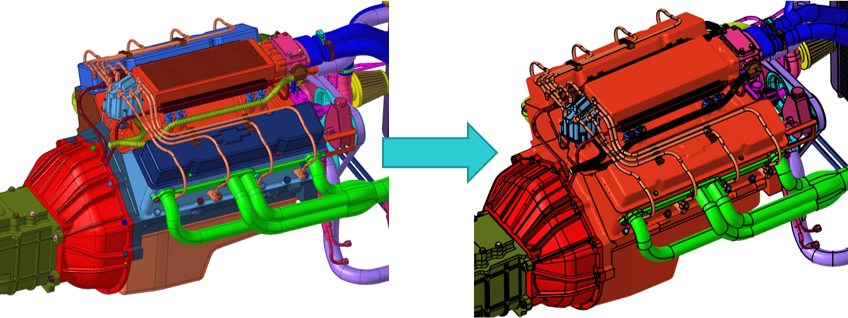

• 发动机包面模型

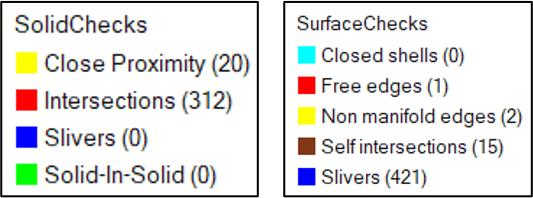

在老版本的 HyperMesh 中检查网格的问题需要运用不同的工具，HyperWorks CFD 把所有的检查功能集中到一个按钮 Validate：错误会根据类型分量，比如自由边、穿透、碎面等等，用户点击相应的的错误类型可以自动定位显示错误位置，再使用向导工具修复错误。

• 相似特征查找

↑ 演示动图

• 右键也可以查找模型错误，并修复：

↑ 演示动图

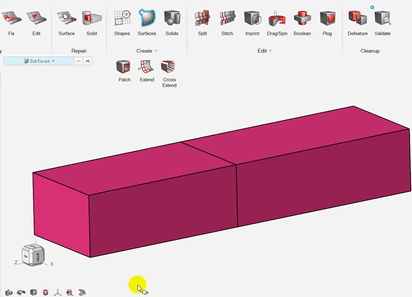

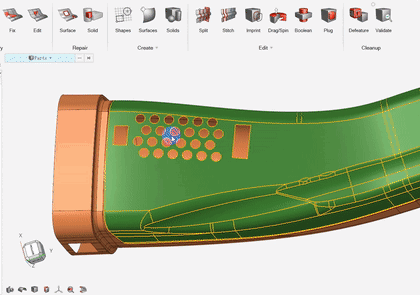

• 批量补洞功能

↑ 演示动图

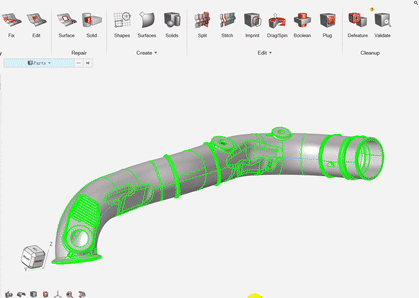

• 根据几何表面特征角度清理多余特征线

  (绿色变为蓝色)

↑ 演示动图

• 根据面网格尺寸清理多余特征线

   (绿色变为蓝色)

↑ 演示动图

• Baffle（零厚度内部挡板）自动查找

↑ 演示动图

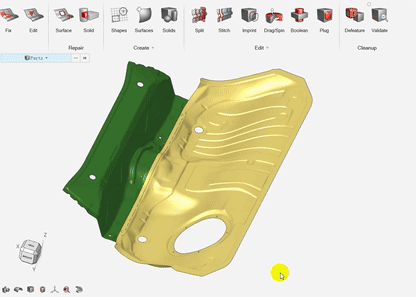

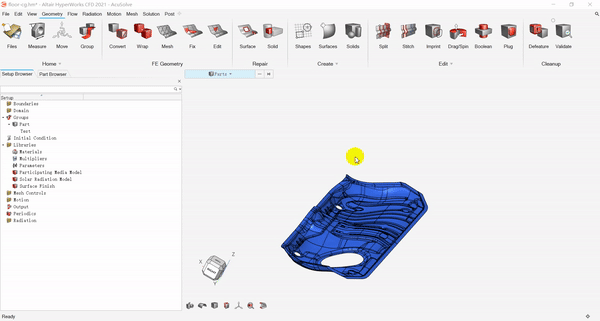

• 薄壁件、钣金件内/外侧表面的提取 (去厚度)

↑ 演示动图

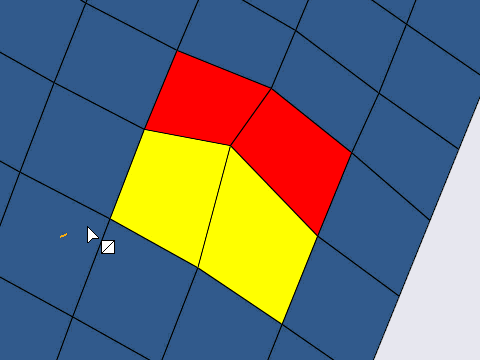

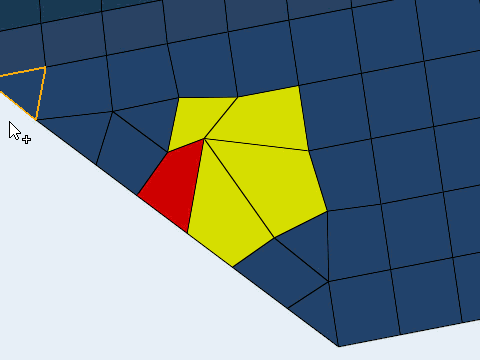

• 网格质量检查和定位

↑ 演示动图

• 不同网格部件之间的共节点

↑ 演示动图

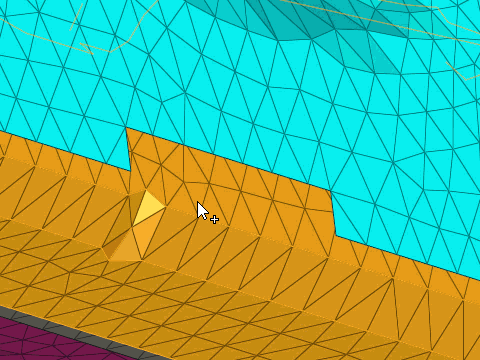

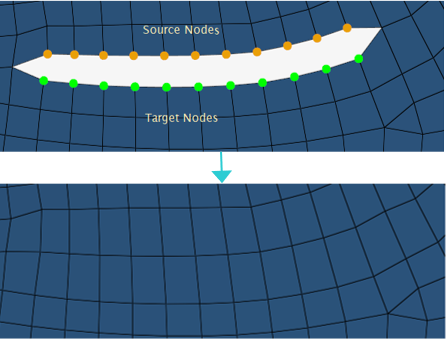

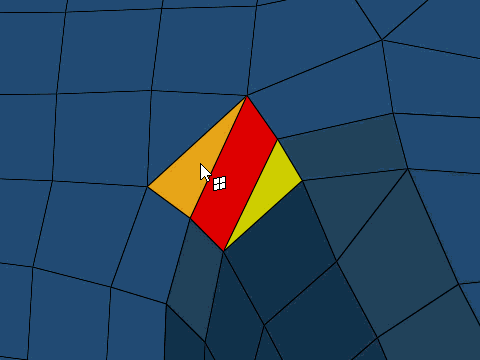

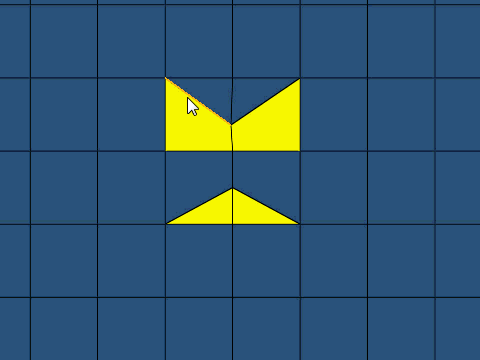

• 网格编辑工具

stitch

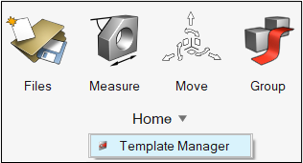

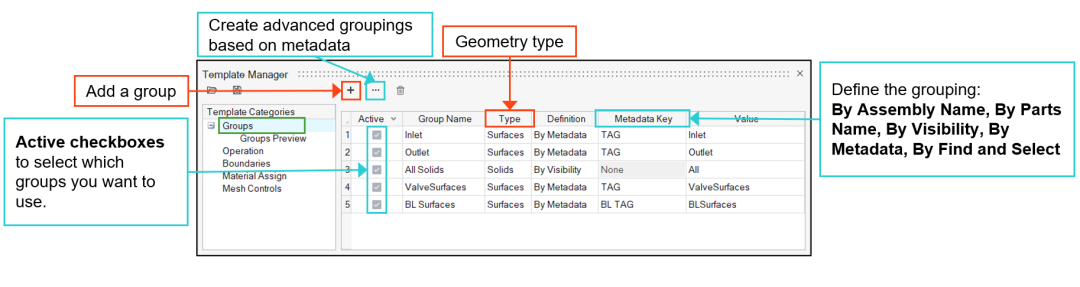

• 使用 Template manager 可以将原先的手动操作批量执行

• 可以将设置保存为模板文件，重复使用

• 结合 HyperStudy 可以用于参数优化

（点击图片查看高清大图）

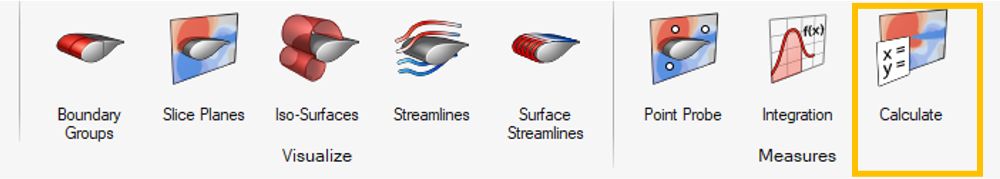

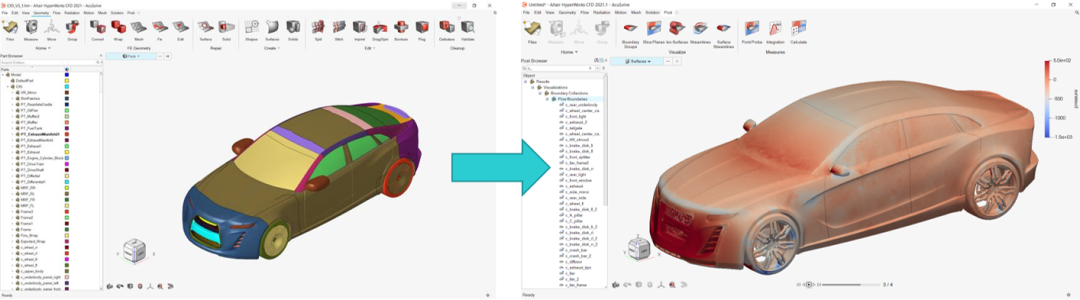

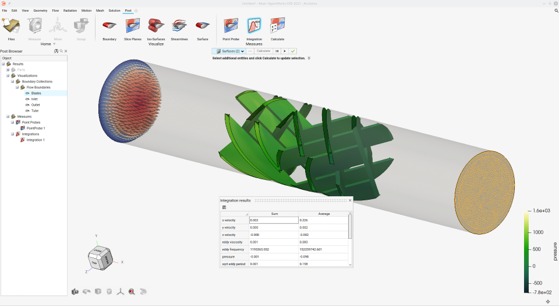

HyperWorks CFD 集成的后处理功能，可以支持  AcuSolve 的 *Log 和 EnSight 格式结果导入。

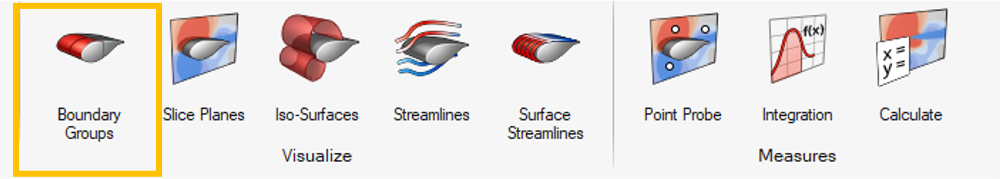

• 显示表面云图

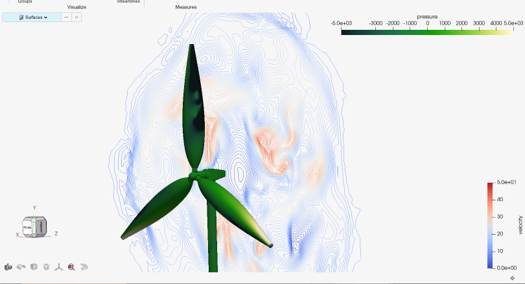

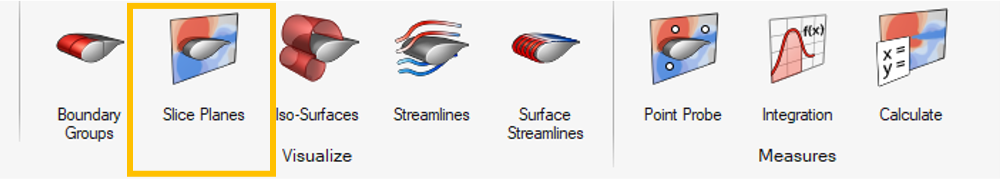

• 切面图

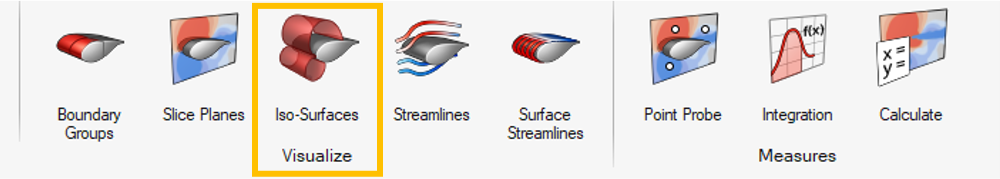

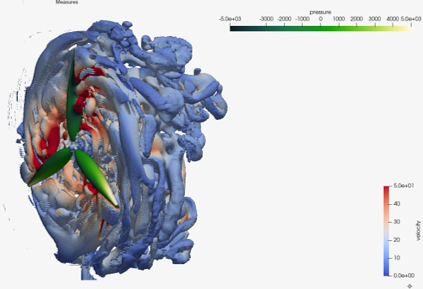

• 等值面

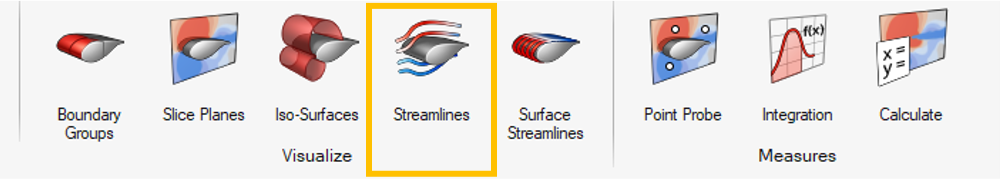

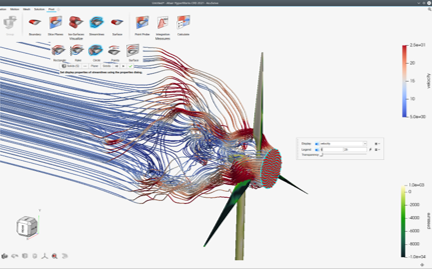

• 三维流线

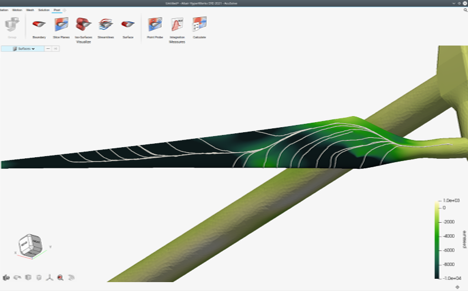

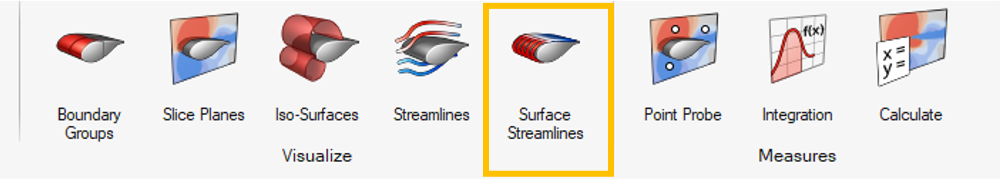

• 表面流线

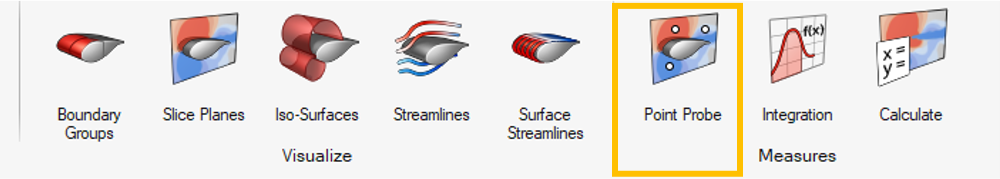

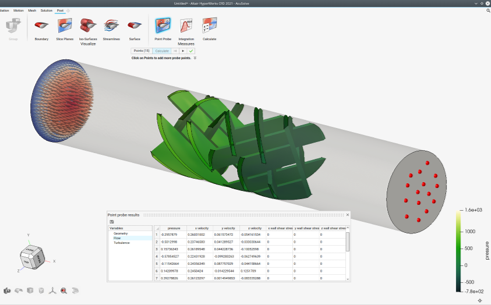

• 监测点

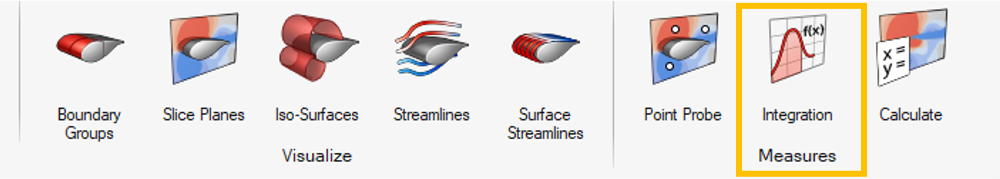

• 积分工具

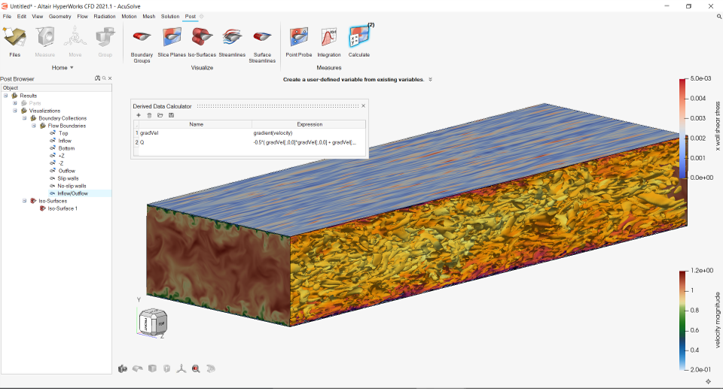

• 自定义表达式
