非结构网格河道挖空

2023年5月25日 浏览：1653
非结构网格河道挖空的图1
MIKE 11 与 MIKE 21 FM 耦合
河道挖空
MIKE+ 获取河道挖空控制线

应用场景：MIKE 11 河道模型与 MIKE 21 FM 非结构网格耦合，挖空一维河道所在区域网格。

概化思路：基于一维河道模型左右岸岸线，挖空二维网格。本篇介绍借助 MIKE+ 获取耦合岸线的方法。

非结构网格河道挖空的图2
一、模型设置

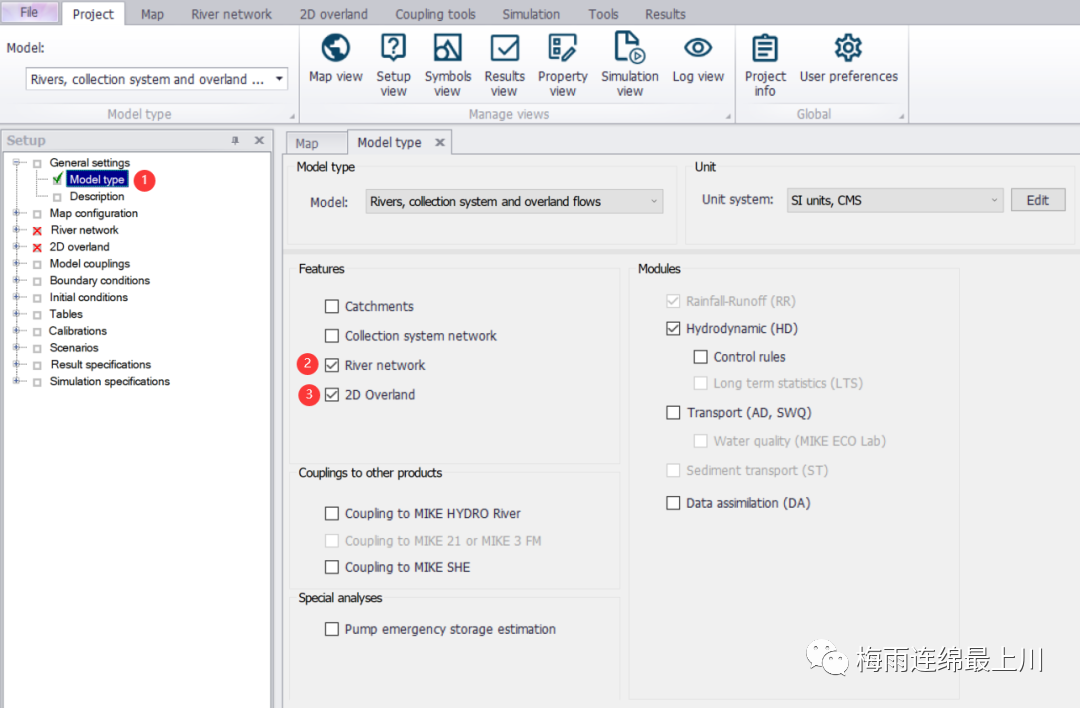

如下图所示，在 Model type 界面，启用 River network 及 2D Overland 模块。

非结构网格河道挖空的图3

非结构网格河道挖空的图4
二、河道中线导入

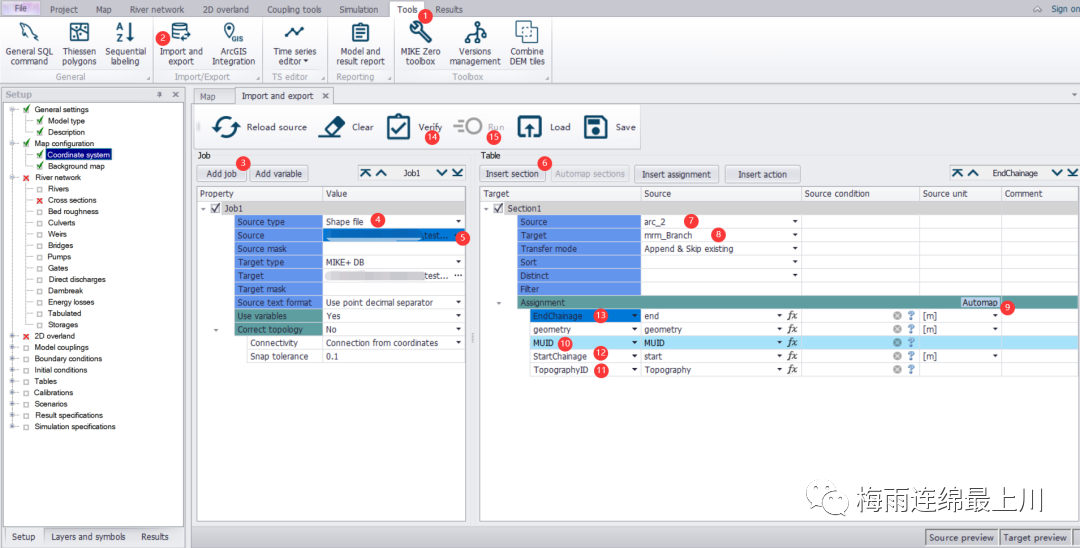

如下图所示，导入河道中线信息。（河道中线对应数据库中 mrm_Branch 文件）

非结构网格河道挖空的图5

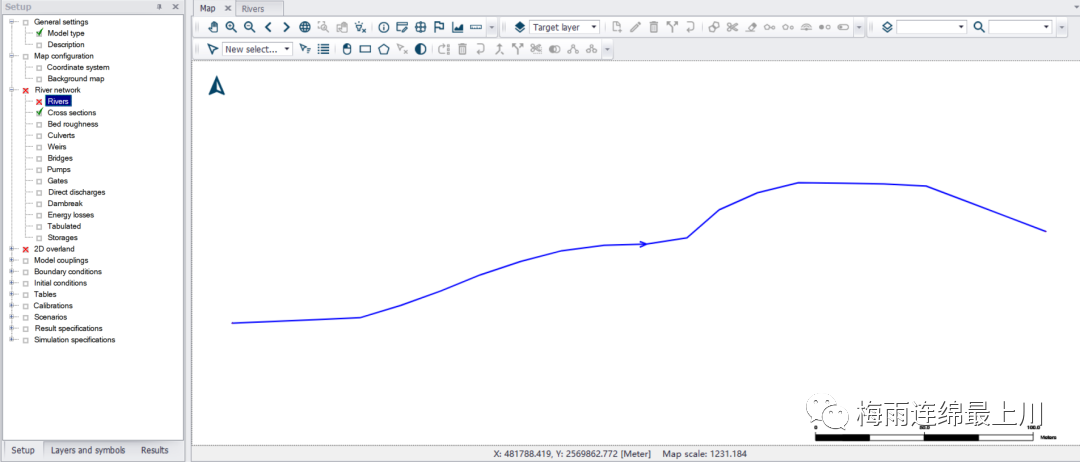

河道中线导入完毕如下图所示。

非结构网格河道挖空的图6

非结构网格河道挖空的图7
三、创建断面

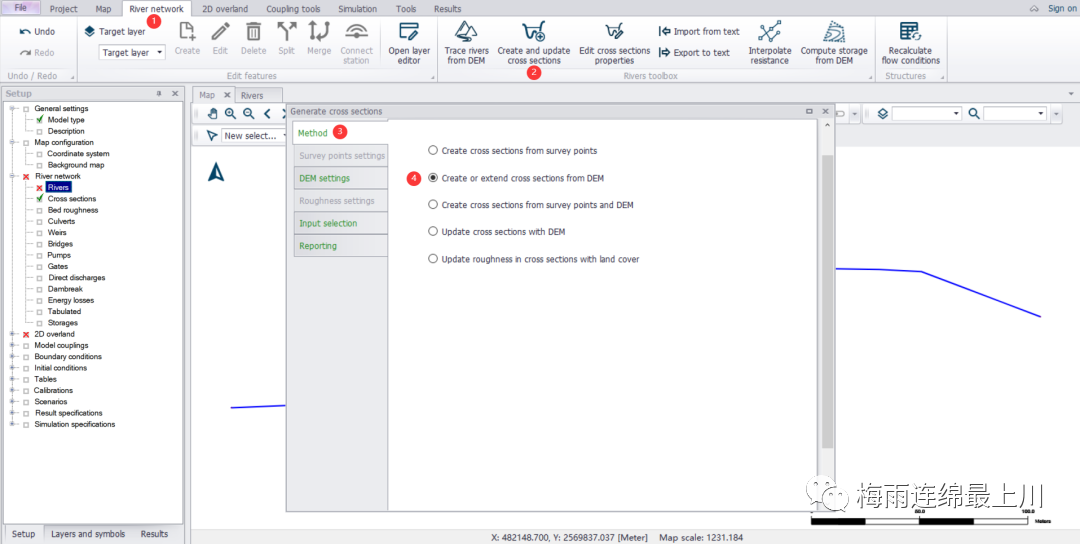

此案例中，河道断面切线数据，为外部提取的 shp 文件。该测试案例，基于 shp 断面切线，在 MIKE+ 中创建断面并提取断面高程信息。

非结构网格河道挖空的图8

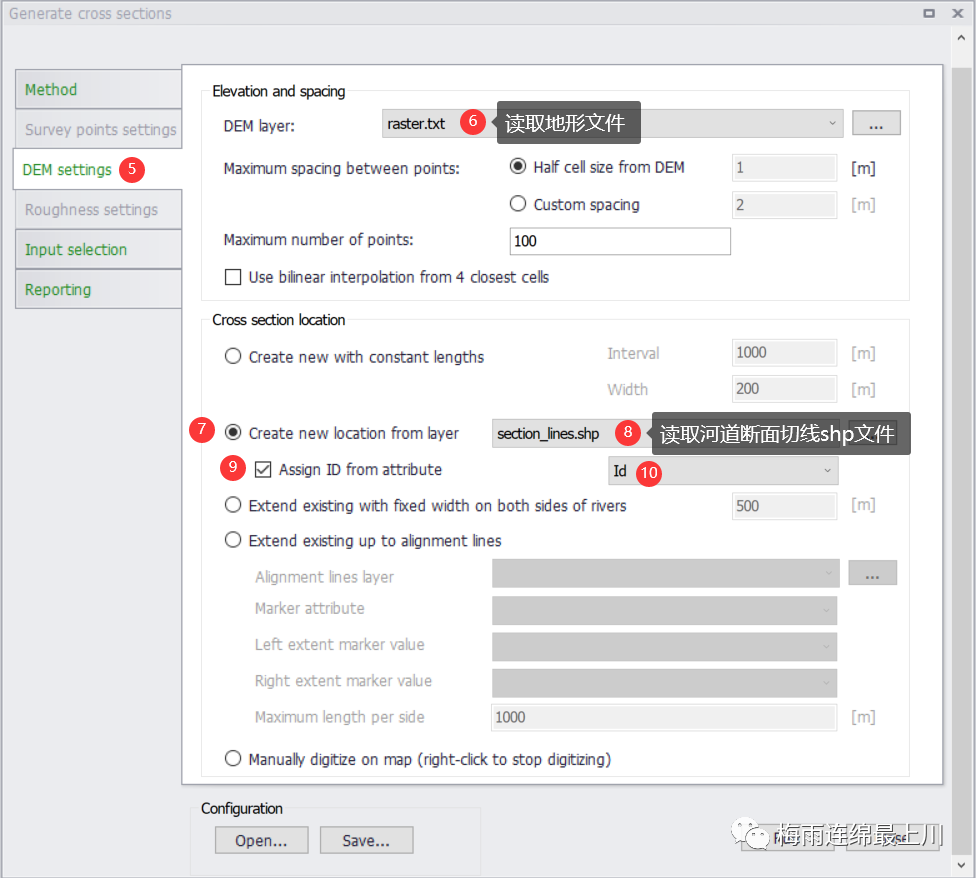

如下图⑥所示，读取用于提取断面信息的地形高程文件；如下图⑧所示，读取河道断面切线 shp 文件。

非结构网格河道挖空的图9

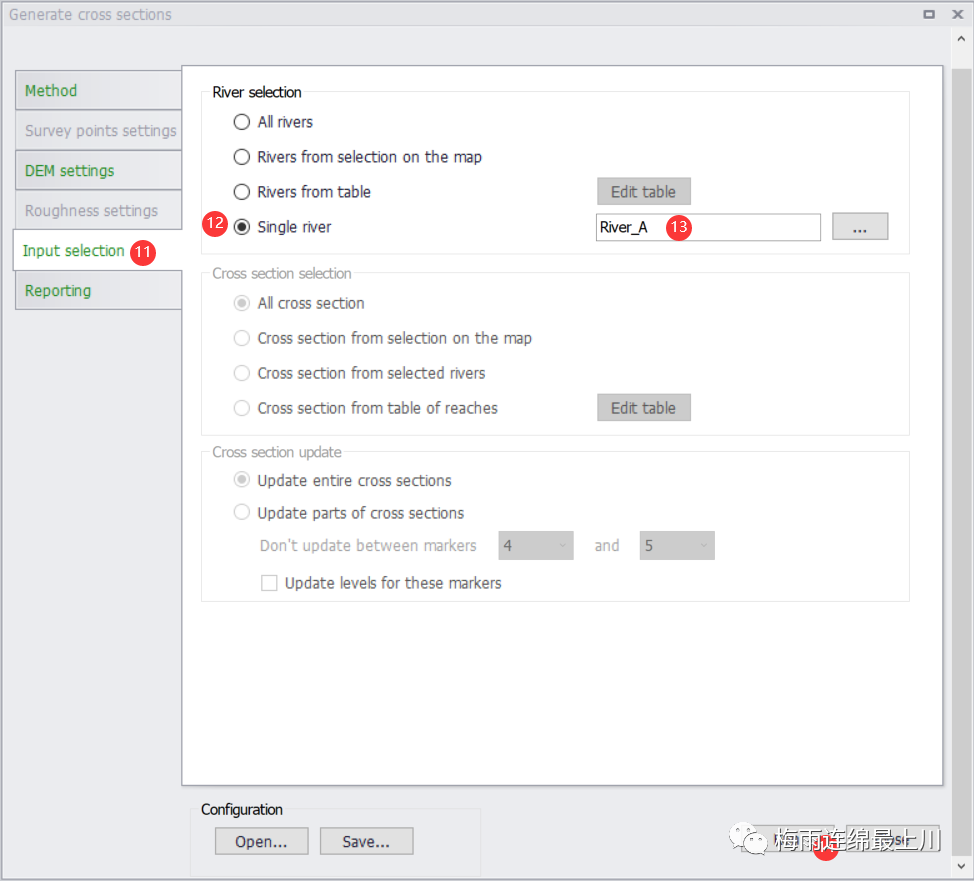

如下图所示，可单条河道或多条河道同时执行该任务。

非结构网格河道挖空的图10

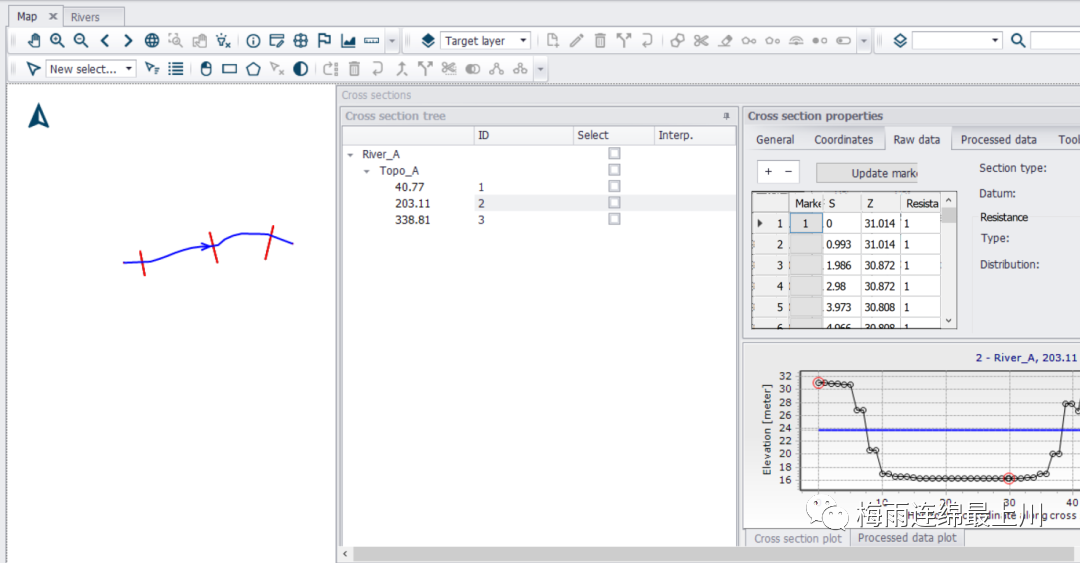

断面创建及高程信息提取完毕，如下图所示。

非结构网格河道挖空的图11

非结构网格河道挖空的图12
四、网格导入

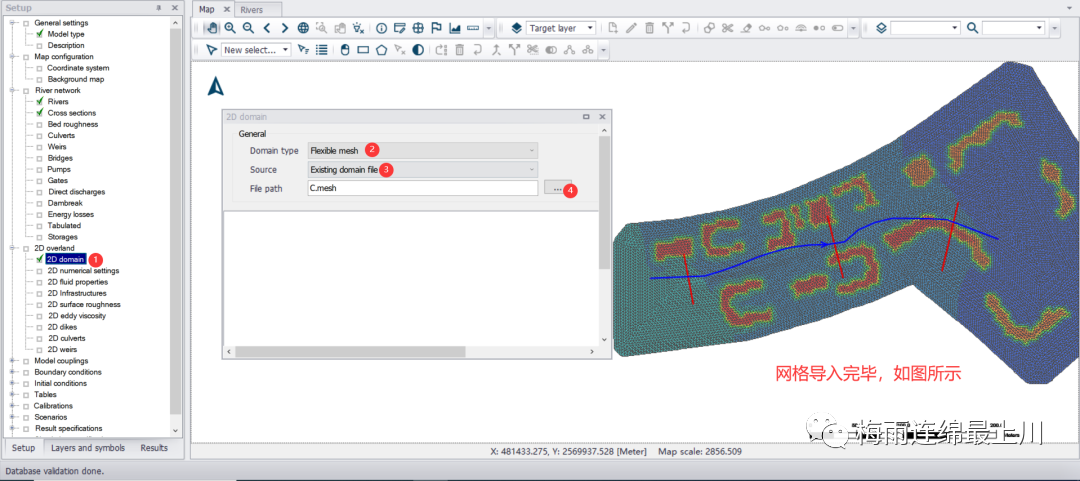

非结构网格河道挖空的图13

非结构网格河道挖空的图14
五、耦合设置

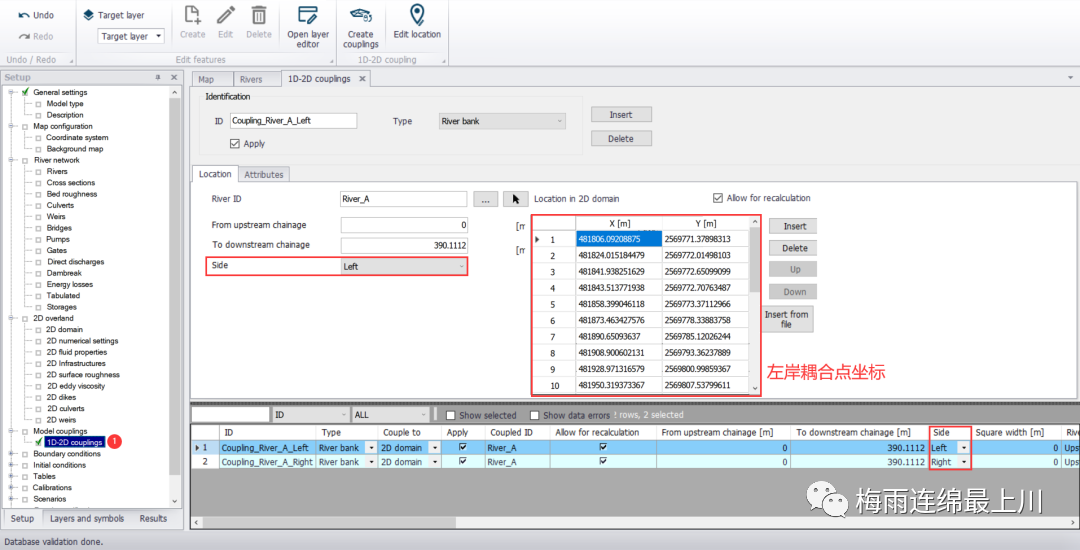

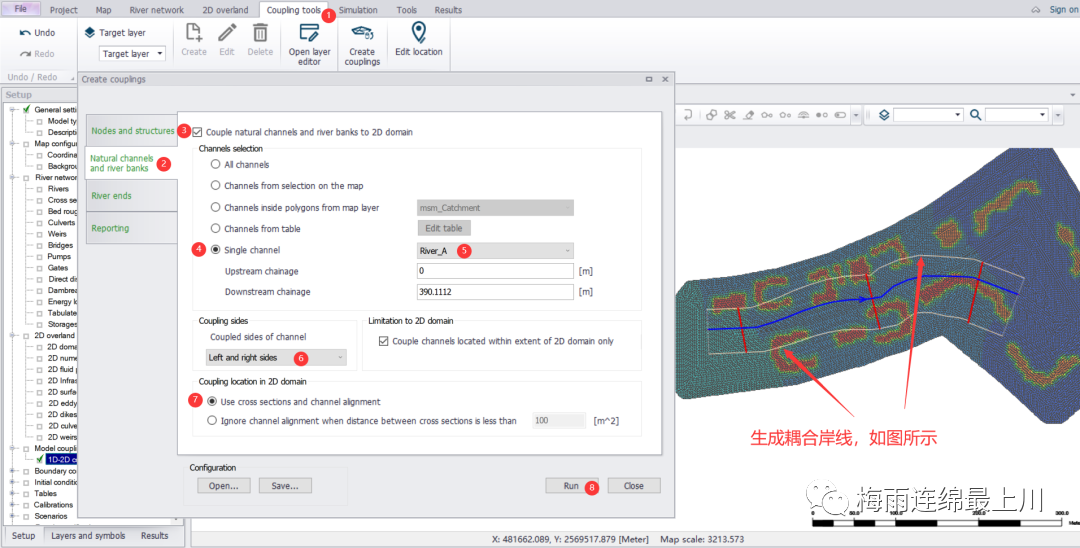

如下图所示设置，生成耦合岸线。

非结构网格河道挖空的图15

tips：此方法生成的耦合岸线坐标，不含根据 max dx 插值断面的左右岸坐标。

非结构网格河道挖空的图16

非结构网格河道挖空的图17
六、耦合岸线导出

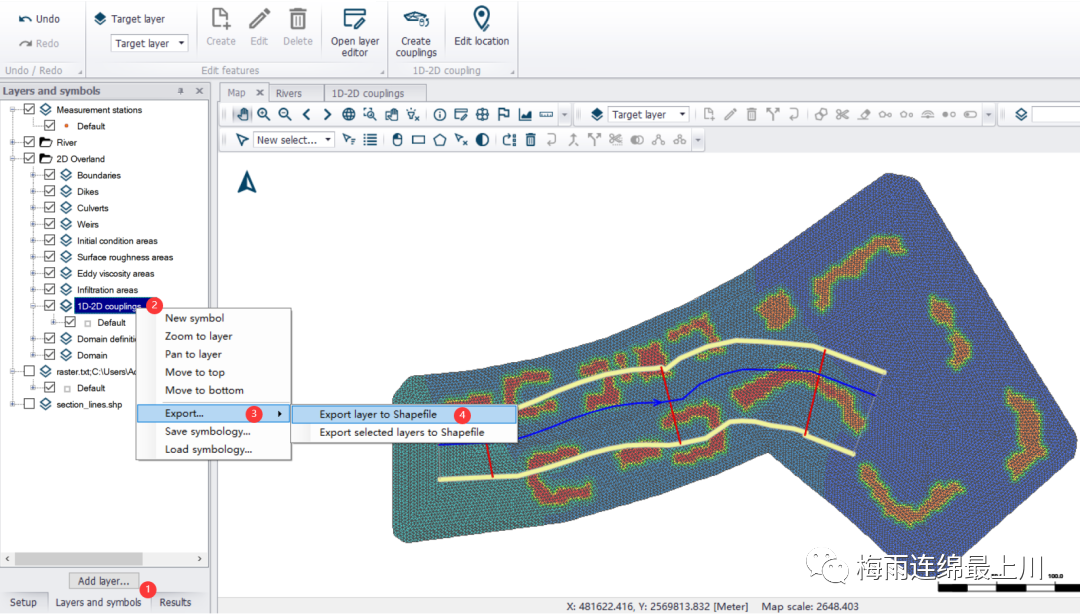

如下图所示，导出耦合岸线 shp 文件。将该 shp 文件导入 SMS 作为河道挖空控制线；或将 shp 转为 xyz 导入 Mesh Generator 作为河道挖空控制线即可。

( MIKE+ 亦可直接挖空河道区域网格，详见其他篇章)

非结构网格河道挖空的图18

END
