齿轮泵流体仿真分析的前处理-网格绘制

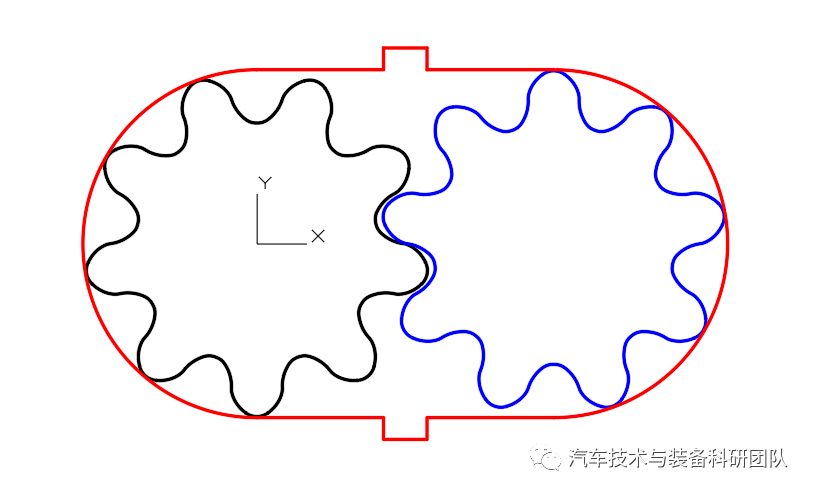

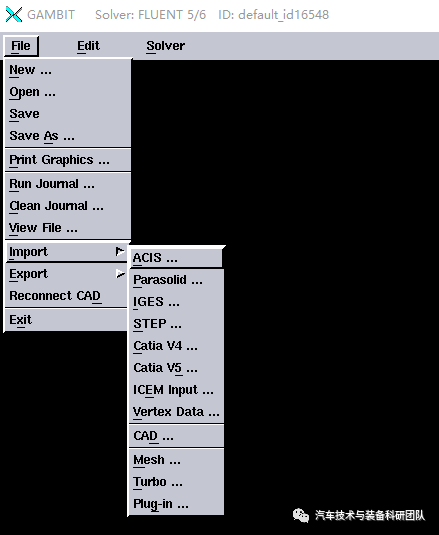

在cad软件中绘制出齿轮啮合，并进行齿轮缩放保证啮合部分间隙永远大于0.05mm，在绘制出齿轮泵外边界、进出油口，随后使用region命令将三种颜色部分的曲线合并成三个面域。然后将cad文件中的世界坐标转移到其中一个齿轮的中心，导出sat文件。

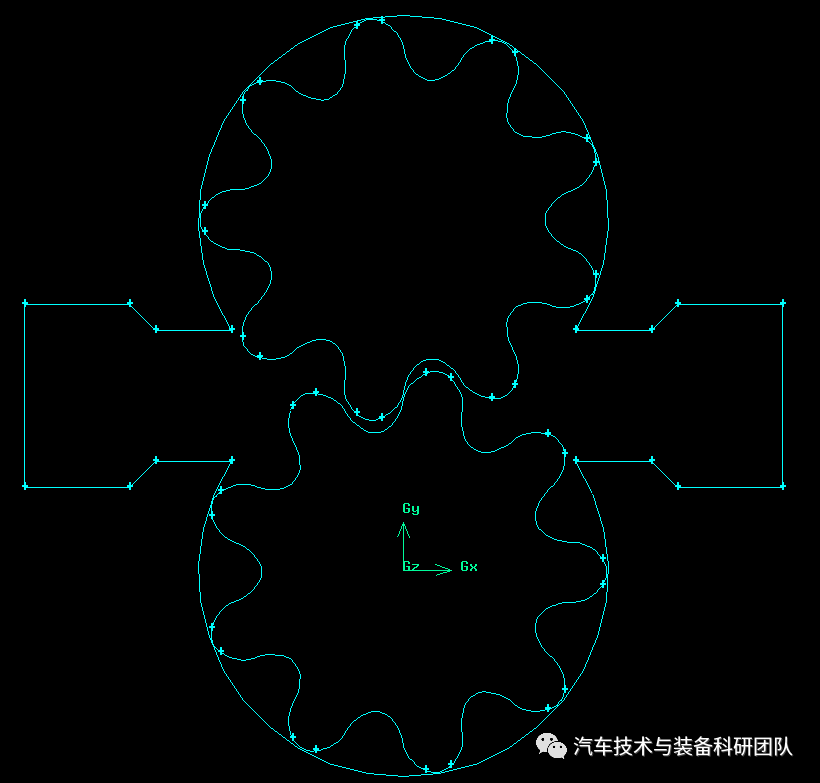

绘制网格的案例为cad世界坐标位于下侧齿轮中心点。

绘制网格的案例为cad世界坐标位于下侧齿轮中心点。

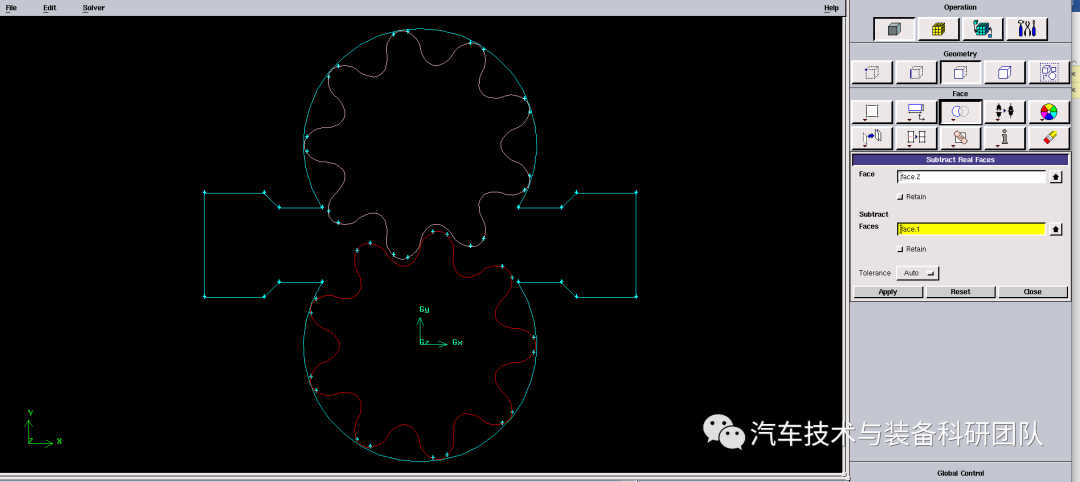

绘制网格首先进行区域划分，命令如图所示，第一个Face框选择最外面的边界域，第二个Face框选择两个齿轮的面域，然后apply。

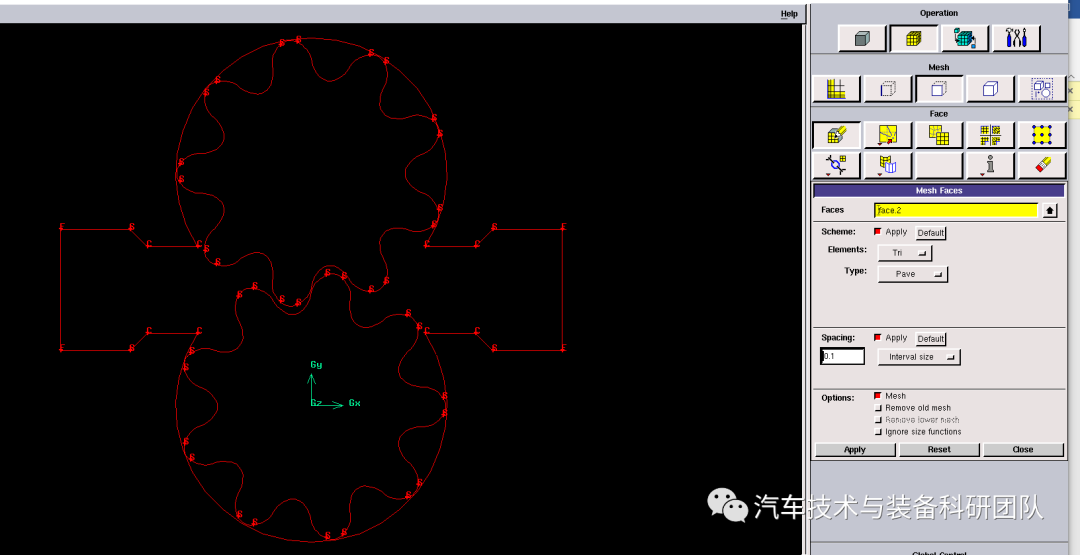

然后进行网格绘制，命令如图所示.Face选择外边界，Elements选择Tri，Spacing选择0.1，然后apply。

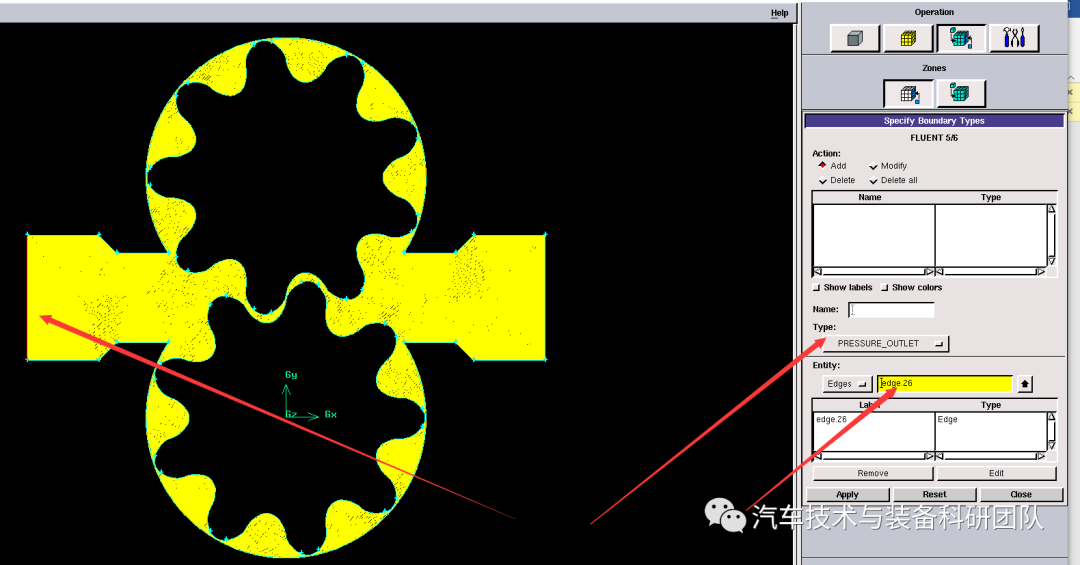

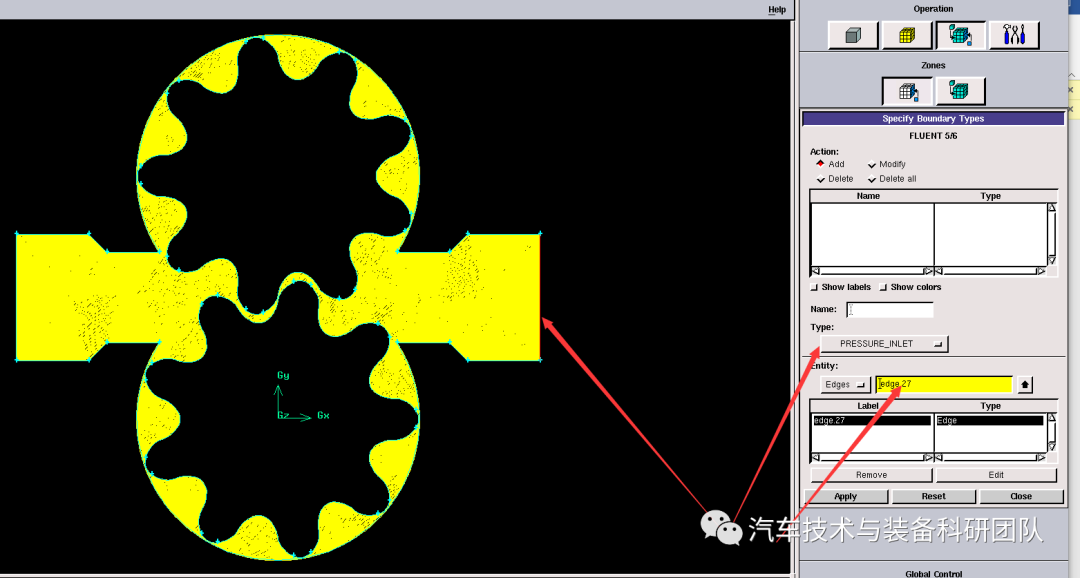

首先设置出口边界，Type选择PRESSURE_OUT,然后选择左侧边界即可，apply。

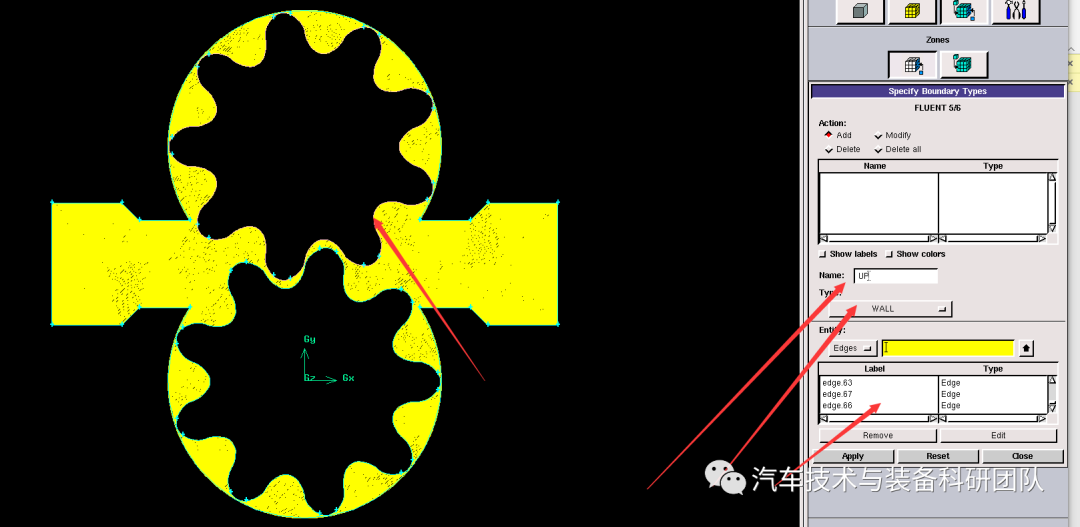

然后进行齿轮边界设定，Type选择WALL，由于有两个齿轮要分别设定，首先设定上侧齿轮，选定全部的上侧齿轮的边，apply如下图所示。对于下侧齿轮设置相同，只有Name需要修改成down。
