CFX案例|利用浸没实体方法模拟齿轮泵
本案例演示在CFX中利用浸没实体方法(Immersed Solid Method)进行齿轮泵仿真的基本流程。
注:本案例为CFX的随机案例。
”
浸没实体方法常用于处理复杂的边界运动问题,其无需处理由于边界运动而导致的网格劣化问题。当然此方法也有很多的局限性,有兴趣的道 友可搜索浸没边界法或Immersed Boundary Method。CFX在很早的版本中就提供了此方法(好像是13.0版本就有),目前尚未在其他的商业软件中发现有此类方法应用,不过OpenFOAM的一个分支版本FOAM-extend中貌似有此方法的实现。
1 问题描述
案例几何模型如下图所示。
齿轮泵包含1个入口与1个出口,其中出口的相对静压为1 psi,入口相对总压为0 psi。内转子转速为7 转/秒,外转子转速为6 转/秒。使用浸没固体域(Immersed Solid Domain)来模拟内转子,使用旋转流体域来模拟内转子周围的流体,使用静止流体域来模拟入口和出口通道中的流体。
浸没实体方法需要分别对固体和流体进行网格划分,这有点类似于Fluent中重叠网格的准备,不过固体区域不需要挖洞。
2 CFX设置
-

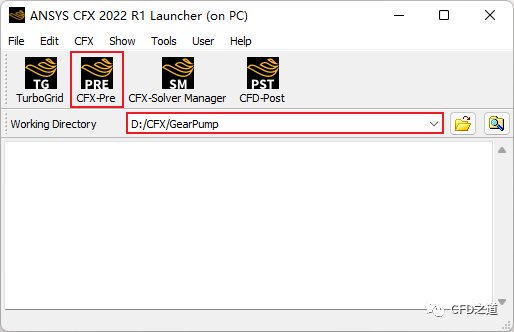

启动CFX 2022R1,设置工作路径,点击按钮 CFX-Pre 进入CFX-Pre
2.1 导入网格
-

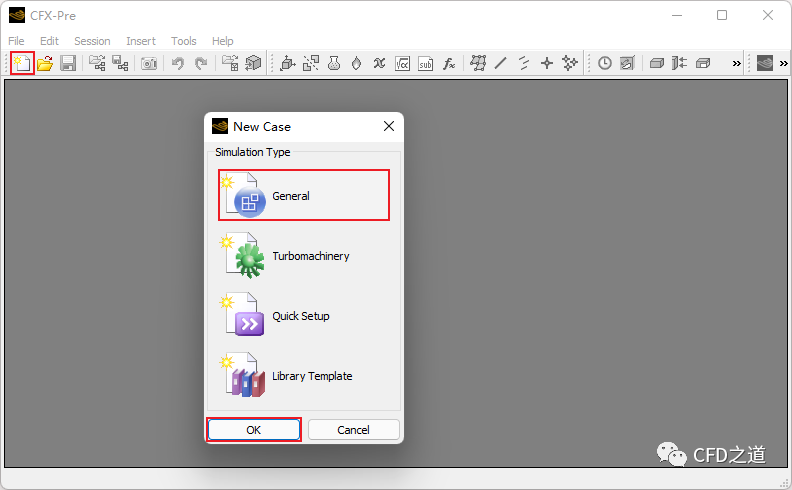

点击菜单 File → New Case ,打开的对话框中选择 General ,点击按钮 OK
-

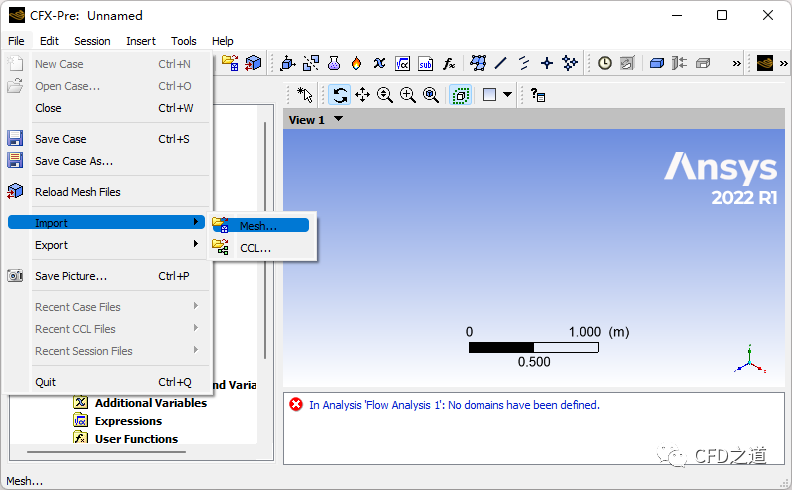

选择菜单 File → Import → Mesh… 打开文件选择对话框,选择网格文件 ImmersedSolid.gtm
2.2 创建表达式
-

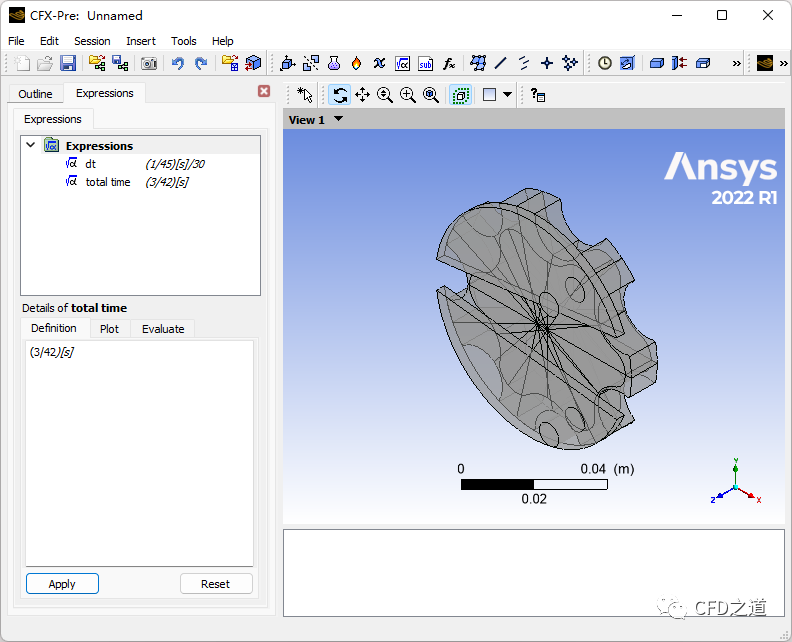

点击菜单项 Insert > Expressions, Functions and Variables > Expression ,如下图所示创建表达式 dt
与total time
2.3 设置分析类型
-

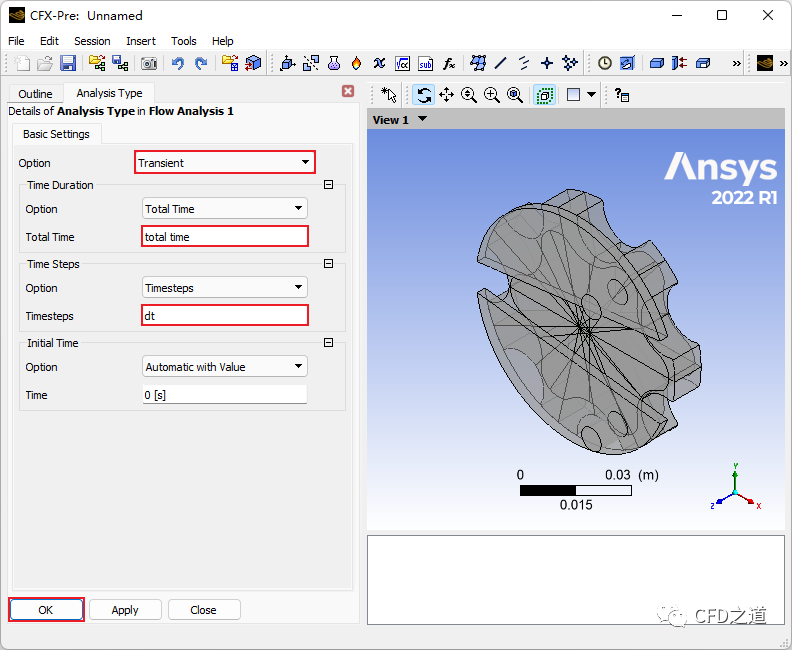

点击菜单项 Insert → Analysis Type
2.4 创建浸没实体
-

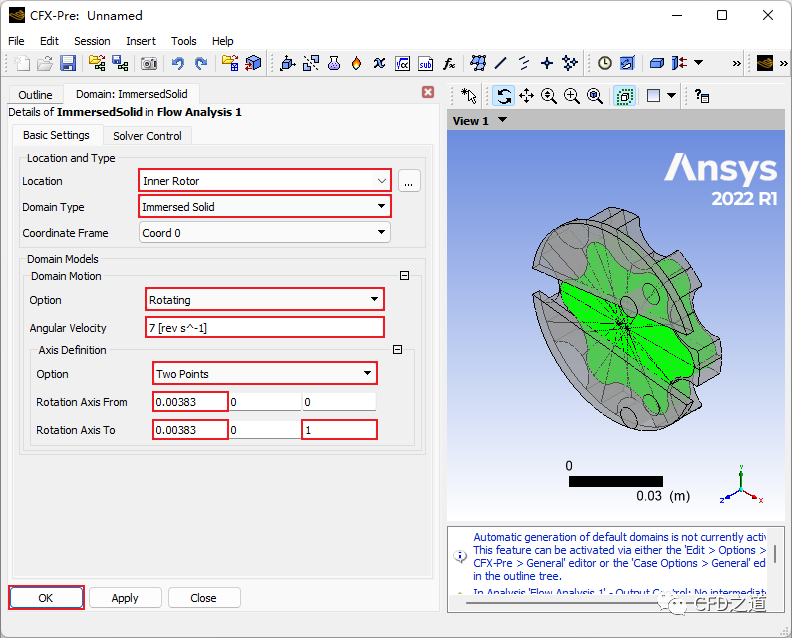

点击菜单项 Insert → Domain 创建区域 ImmersedSolid,如下图所示设置
2.5 创建静止流体区域
-
新建流体区域 StationaryFluid ,如下图所示设置Basic Settings选项卡
-

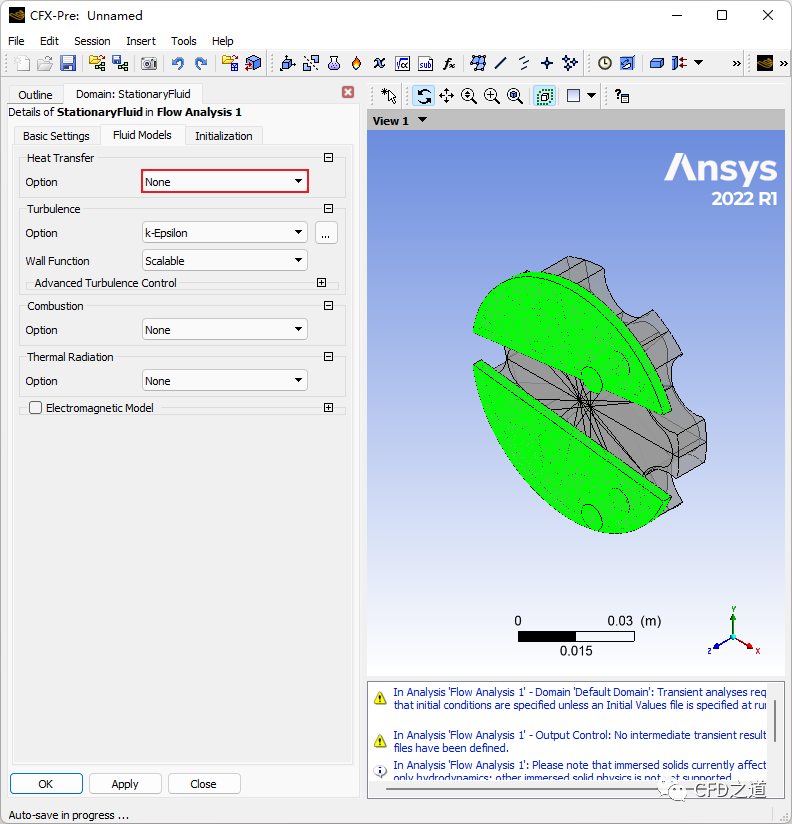

如下图所示设置Fluid Models选项卡
-

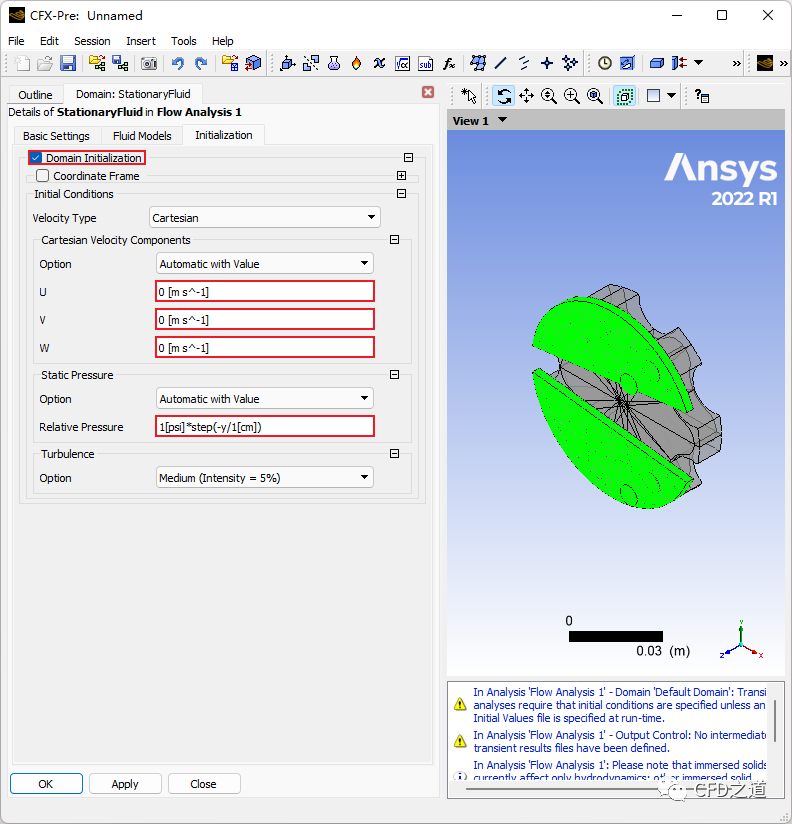

如下图所示设置初始值
2.6 创建运动流体区
-

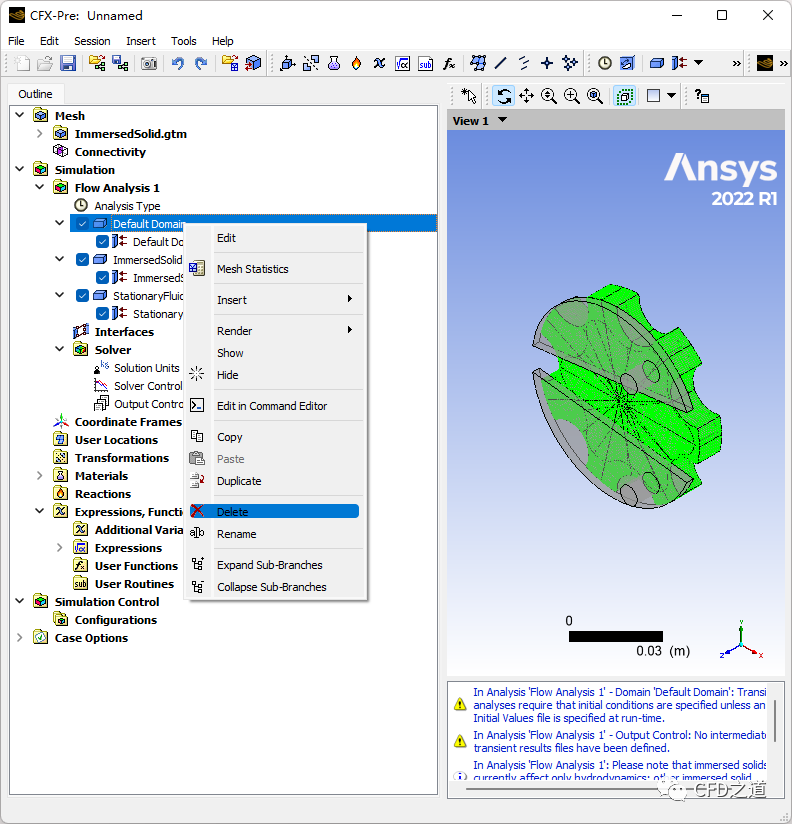

删除默认区域 Default Domain
-

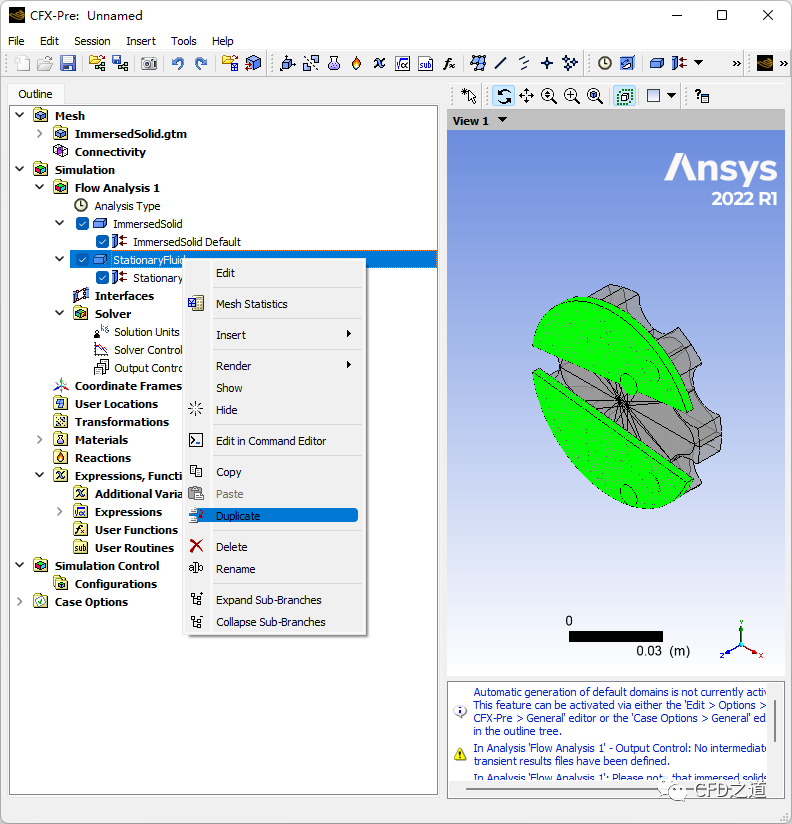

如下图所示复制区域 StationaryFluid
,重新命名为 RotatingFluid
-

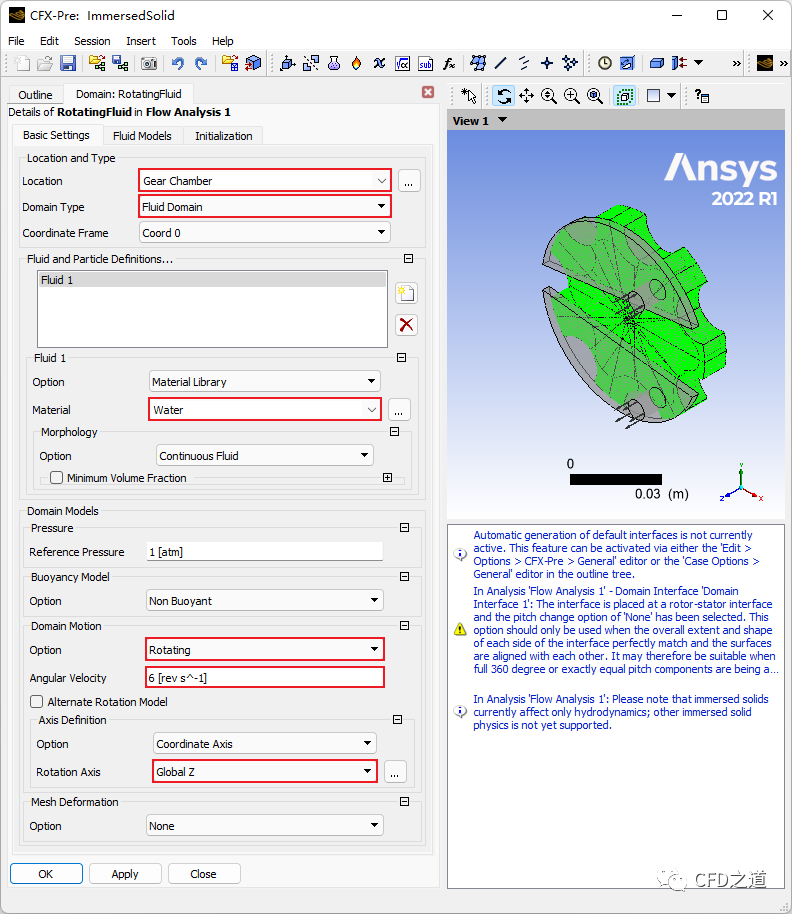

如下图所示设置Basic Settings选项卡,其他参数保持默认设置
2.7 创建分界面
-

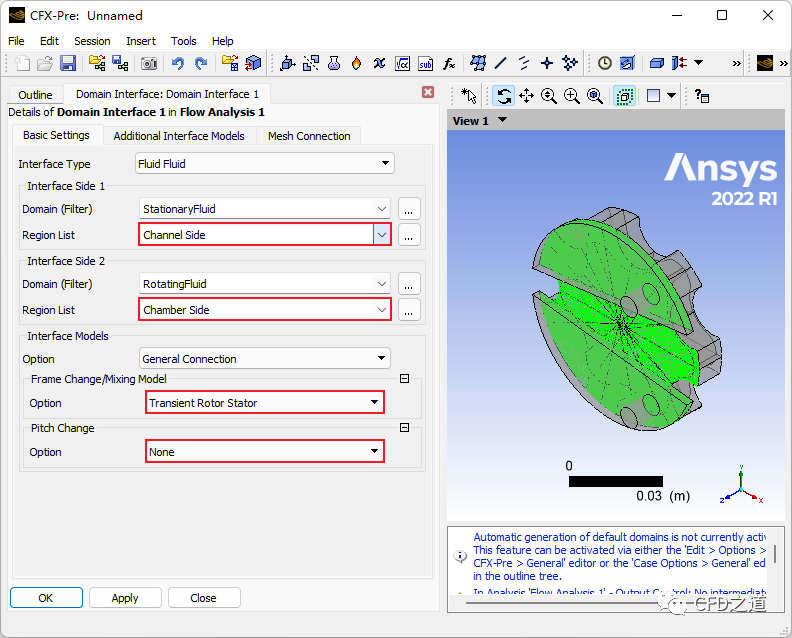

点击菜单 Insert → Domain Interface 打开交界面设置面板,如下图所示所示参数
-

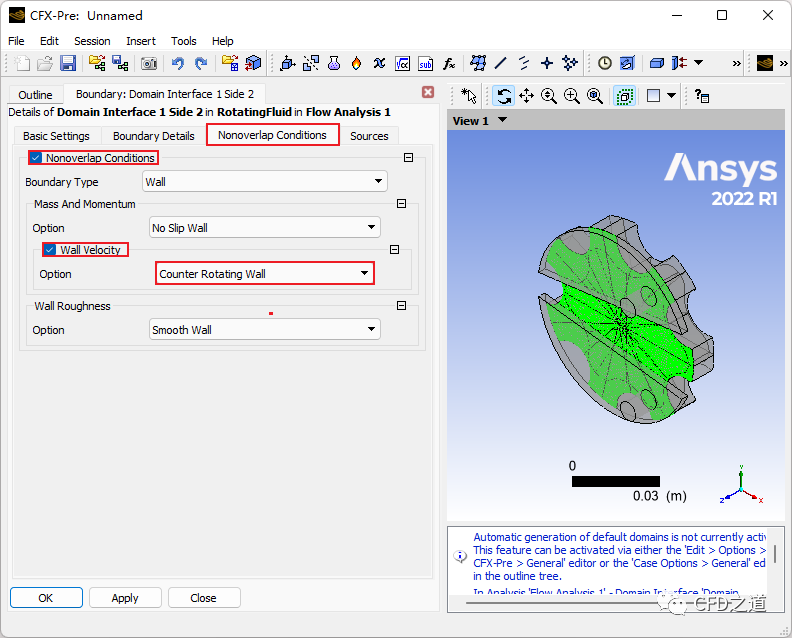

鼠标双击模型树节点 RotatingFluid > Domain Interface 1 Side 2 ,如下图所示设置Nonoverlap Conditions选项卡
-
鼠标双击模型树节点 StationaryFluid > Domain Interface 1 Side 1 ,如下图所示设置
2.8 创建边界条件
-
鼠标右键选择模型树节点 StationaryFluid

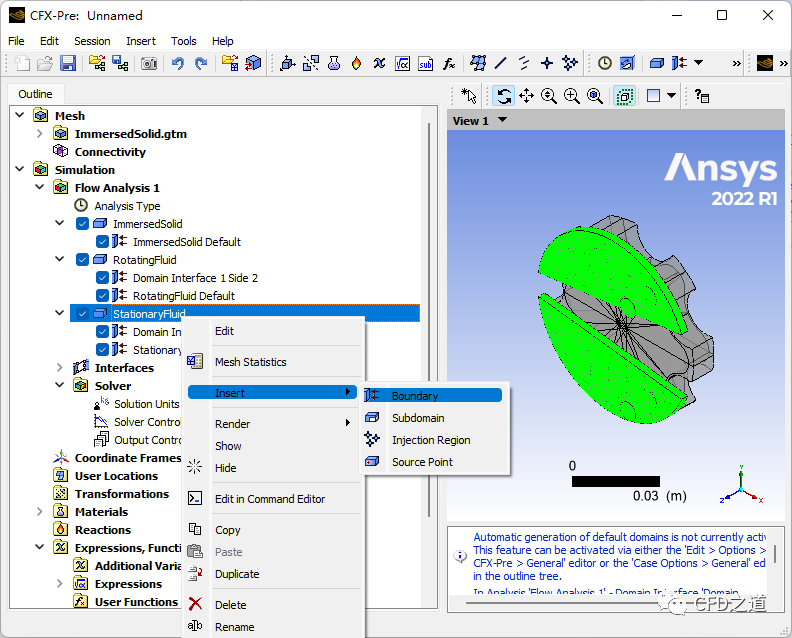

,点击弹出菜单项 Insert → Boundary 创建边界in
-

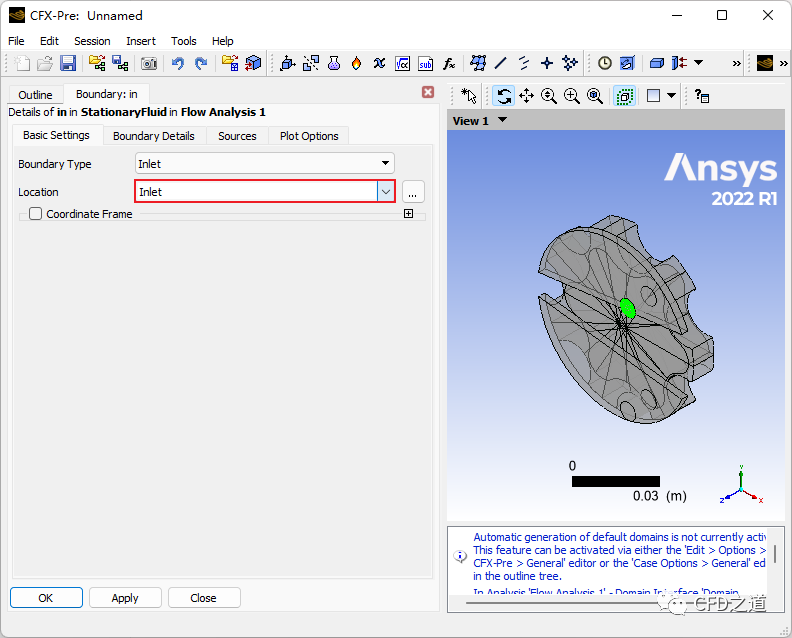

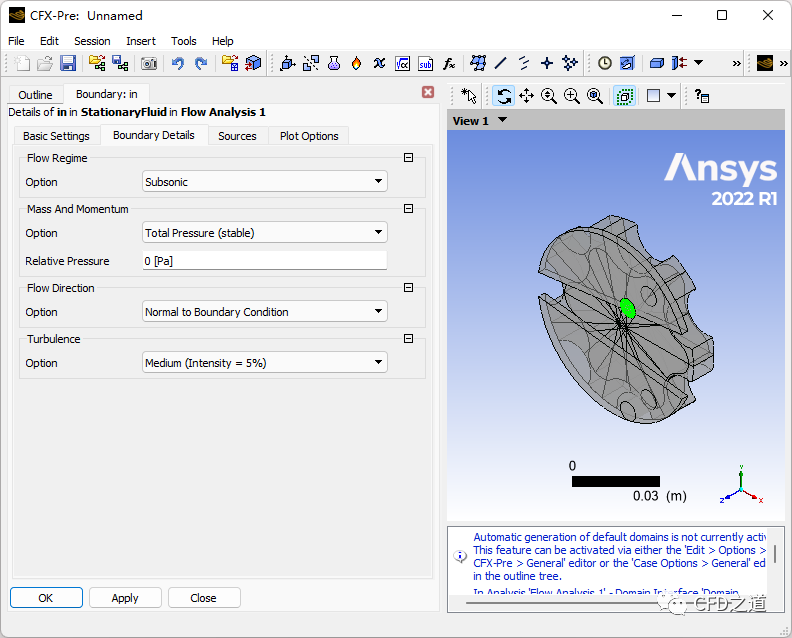

设置Basic Settings选项卡,如下图所示
-
进入Boundary Details选项卡,如下图所示设置参数
-

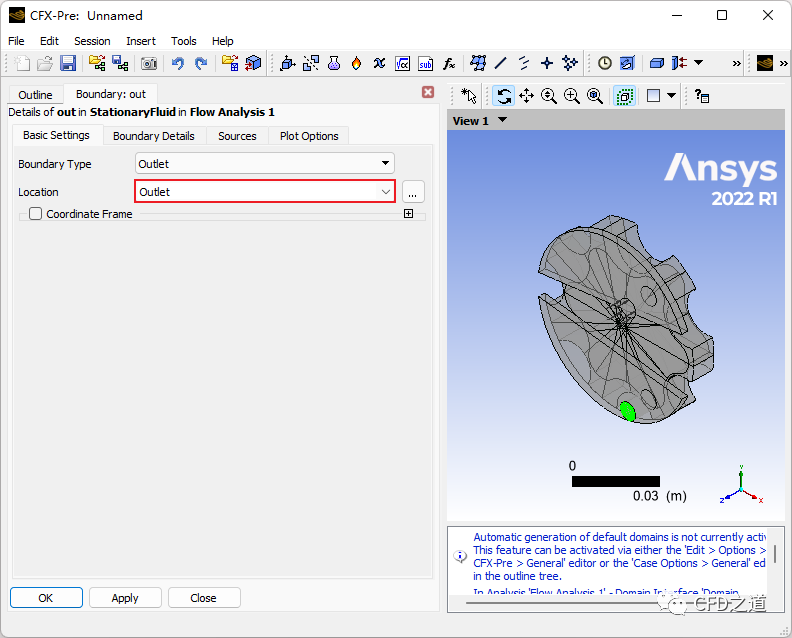

相同方式创建边界 out
,如下图所示设置Basic Settings选项卡
-

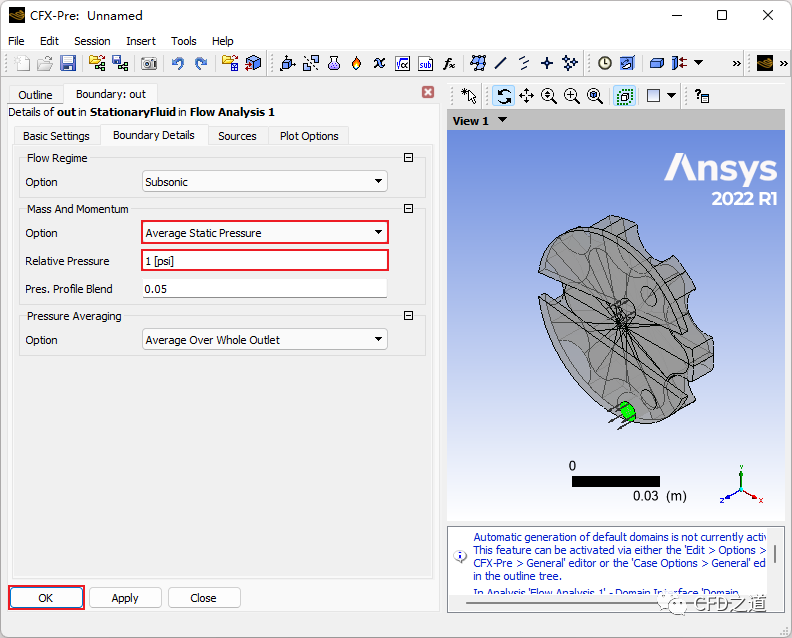

设置Boundary Details选项卡
2.9 设置求解器控制参数
-

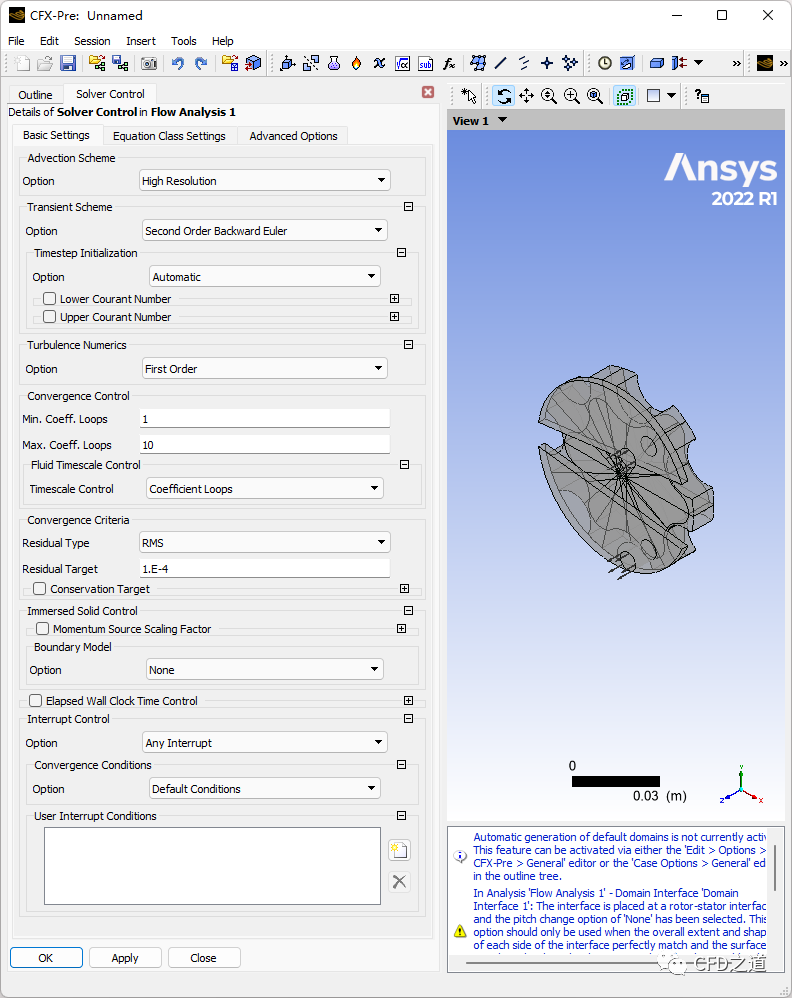

鼠标双击模型树节点 Solver Control 打开参数设置面板,采用默认参数设置
2.10 设置输出控制
-

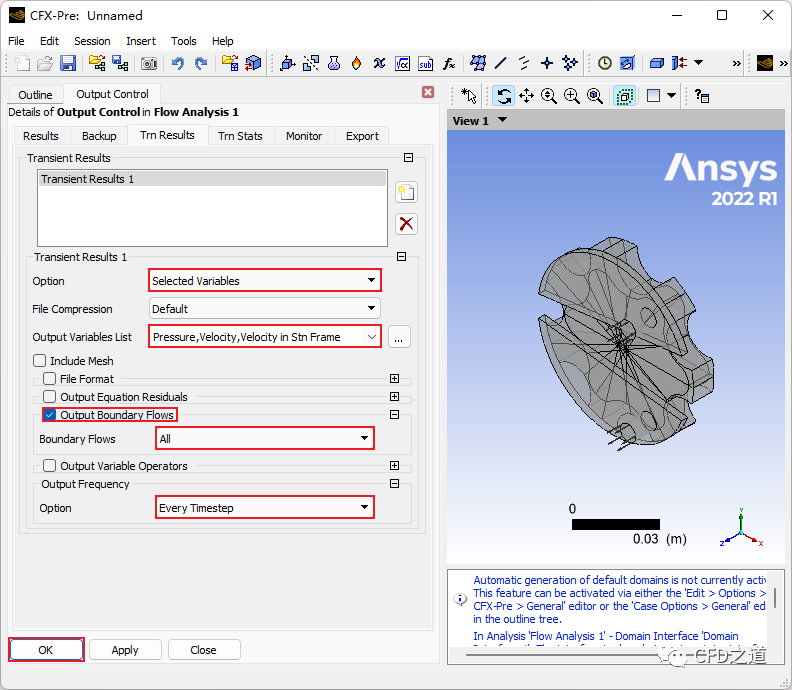

点击模型树节点 Output Control ,如下图所示设置输出参数
2.11 监控出口流量
-

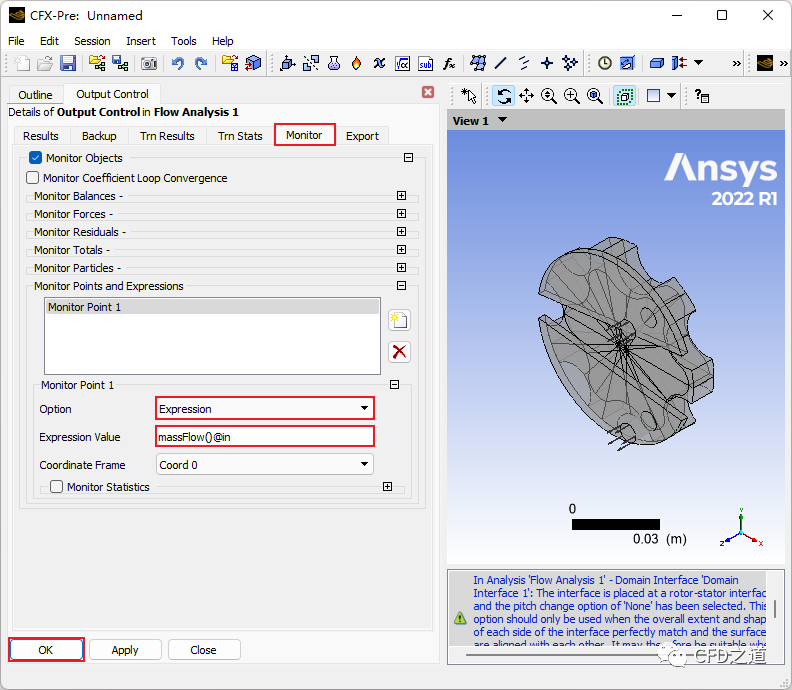

进入Monitor选项卡,如下图所示设置监测出口流量
2.12 求解计算
-

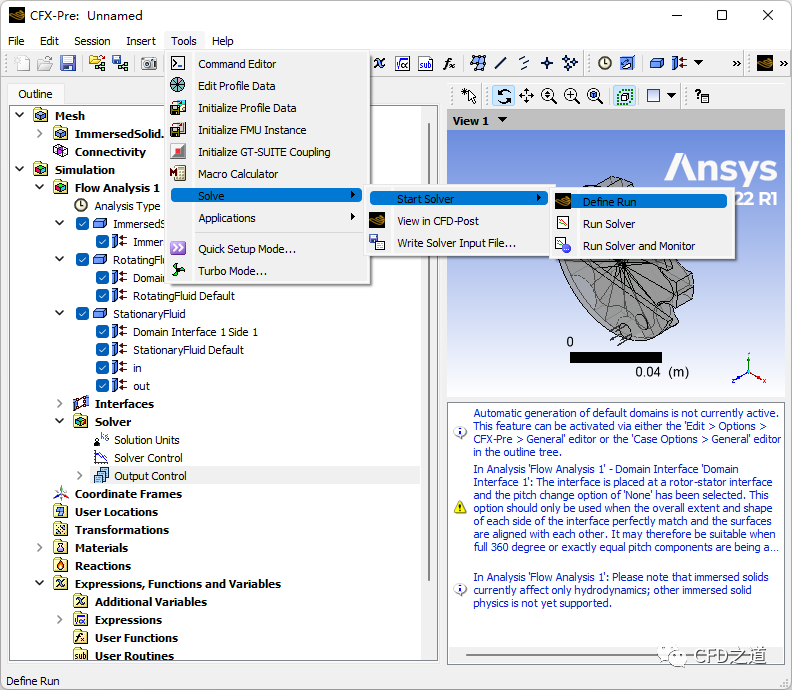

点击菜单 Tools → Solve → Start Solver → Define Run
-

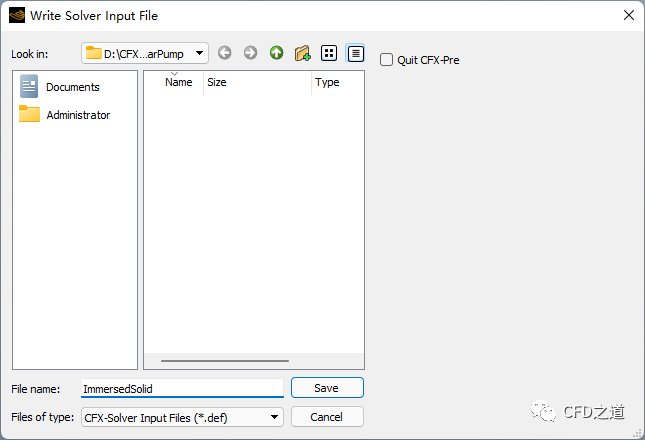

保存def文件
-
软件自动开启CFX-Solver-Manager,如下图所示点击按钮 Start Run
开始计算
3 计算结果
-

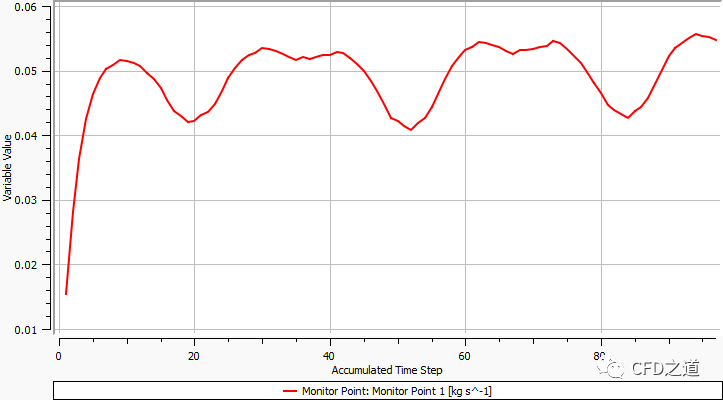

监测到的出口流量
-

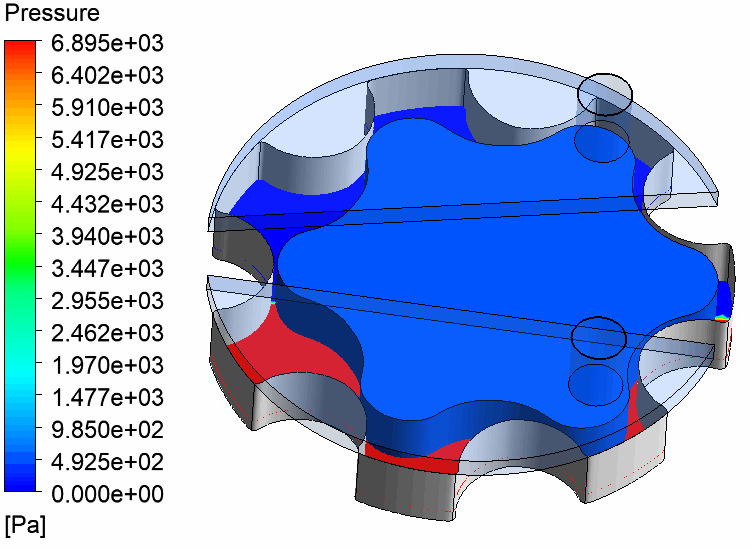

转子转动时腔体内压力分布
