Simcenter Amesim空压机云图工况点绘制方法

双螺杆泵 2023年5月30日浏览：1561 收藏：1

车辆领域多个子系统方案涉及空压机，比如内燃机增压、燃料电池供氧、空气悬架、气制动等，Simcenter Amesim后处理工具种类繁多，涉及不少操作细节，本文给出空压机云图工况点的绘制方法。

以燃料电池车demo“FuelCellSystemIntegration.ame“为例，在一个空白plot中加载“efficiency_compressor_dm_pr_manually_built.data”（把流量、压比和效率放在一个XYS类型表格里），并在工具栏tool里选择“XYZ curve(s)”，生成如下plot。

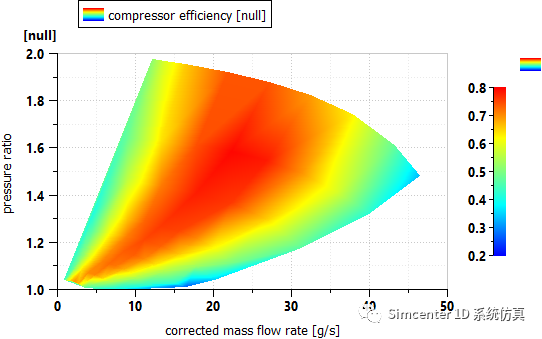

Simcenter Amesim空压机云图工况点绘制方法的图1

图1 空压机效率Map

在另一个空白plot中加载增压比MAP“air_compressor_deb_pres.data”，并右键选择“interchange axes”，生成如下plot。

Simcenter Amesim空压机云图工况点绘制方法的图2

图2 空压机增压比Map

修改curve参数如下，得到新的折合转速曲线plot。

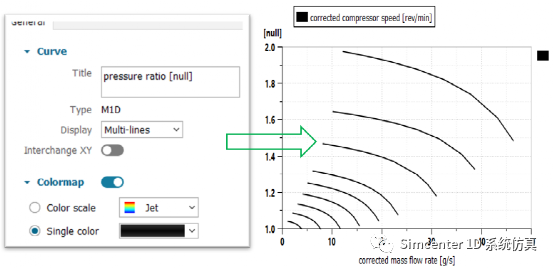

Simcenter Amesim空压机云图工况点绘制方法的图3

图3 拟合曲线

通过以下步骤，另绘制出工况点plot（压比点@折合流量）。

Simcenter Amesim空压机云图工况点绘制方法的图4

图4 工况点生成

把图3和图4相继拖曳至图1中，便得到空压机云图工况点图。

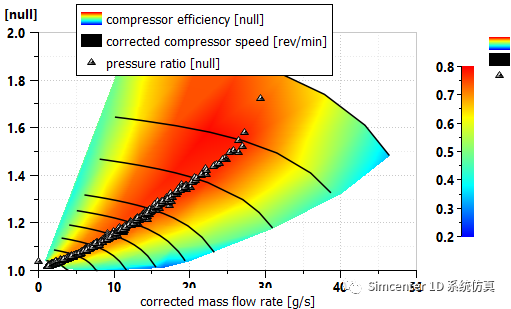

Simcenter Amesim空压机云图工况点绘制方法的图5

图5 云图工况点

文章来源：simcenter 1D系统仿真
