本文利用CFX模拟离心压缩机叶轮的气动性能。

注：本文采用CFX 2019R2进行演示

1 几何模型

几何模型来自ANSYS-CFX的教程文档。下图是几何模型的示意图。这个叶轮有24个叶片，以22360rpm的转速绕Z轴旋转。

2 BladeGen定义几何

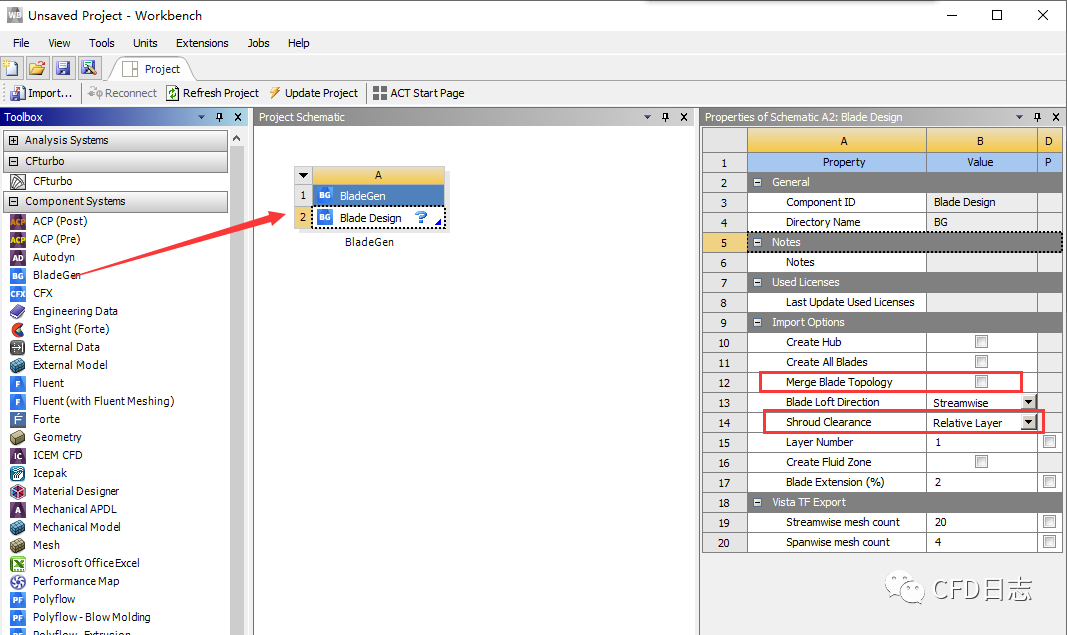

• 启动Workbench 2019 R2，将BladeGen模块拖入工程视图，右击 A2：Blade Design→Properties，在属性面板中设置如下图所示

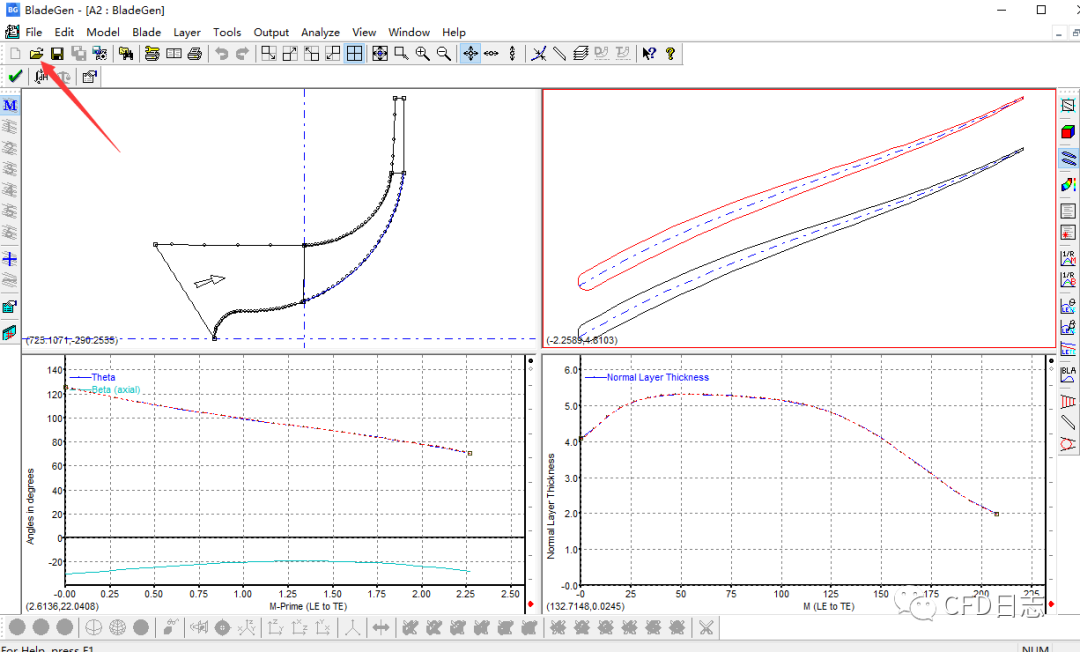

• 加载创建好的叶轮。双击 Blade Design，进入BladeGen的设计界面，选择 Open，打开准备好的 Centrifugal_Compressor.bgd文件，加载后如下图所示

• 因为是准备好的文件，所以不需要自己修改，直接关掉BladeGen就行了

3 生成网格

3.1 定义CFD网格

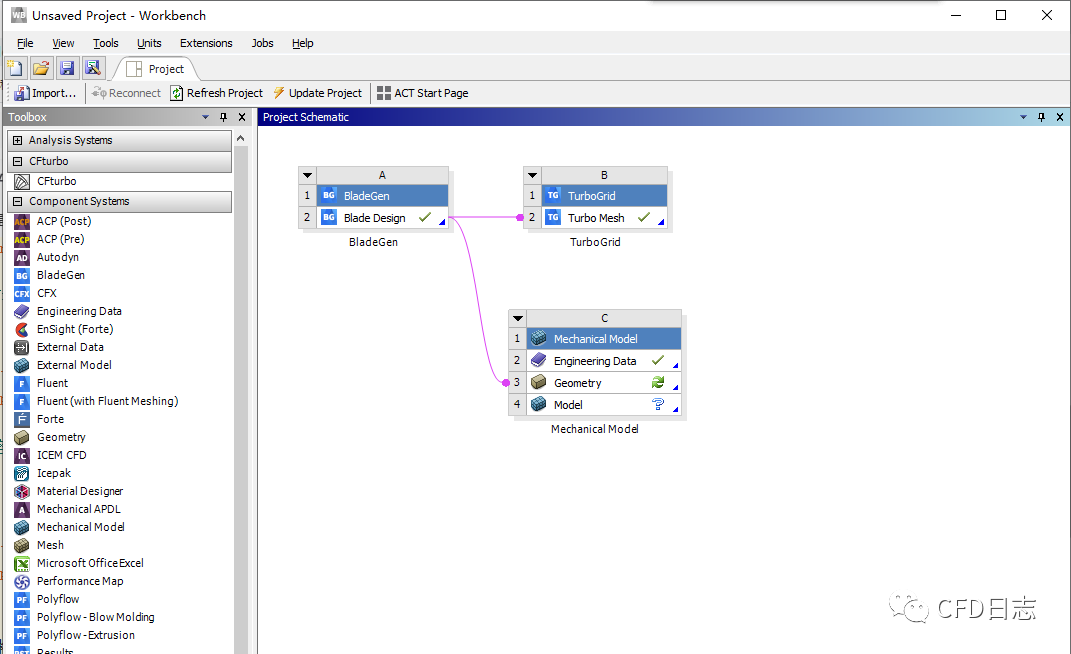

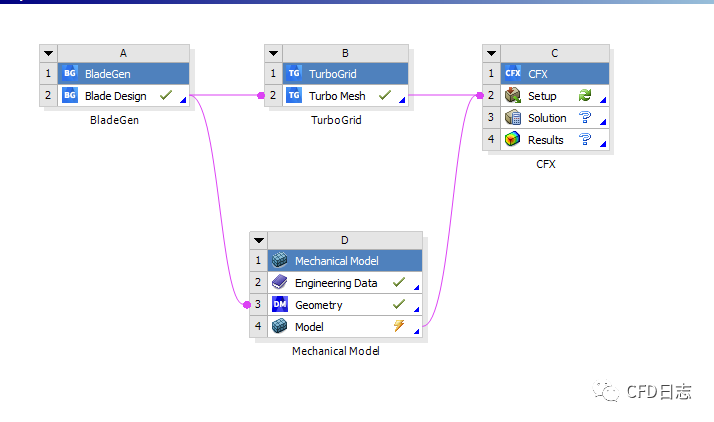

• 将 TurbGrid模块拖入工程视图，并建立BladeGen和它的联系，如下图所示

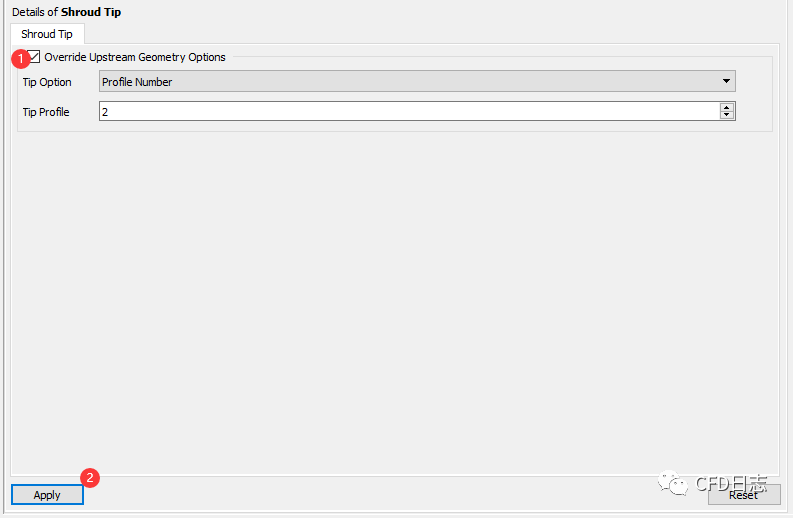

• 双击 Turbo Mesh进入 TurboGrid，在模型树中选择 Blade Set→Shroud Tip，在 Details of Shroud Tip面板中设置如图所示

• 右击Topology Set，勾选掉Suspend Object Updates，生成拓扑

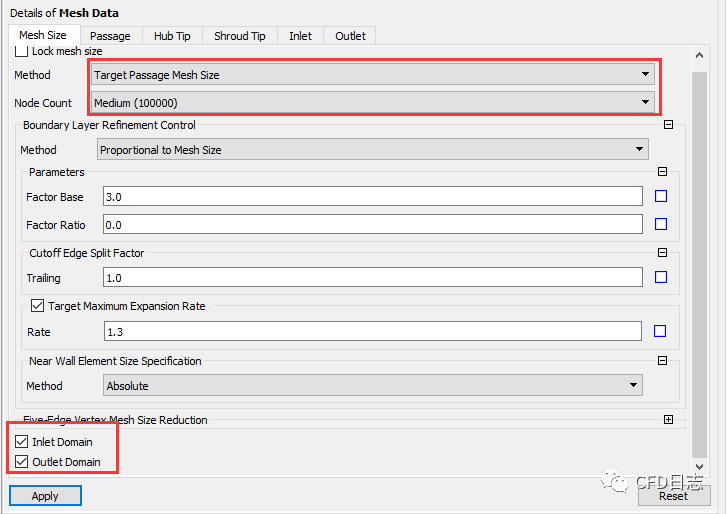

• 双击模型树中Mesh Data，在Details of Mesh Data面板的Mesh Size标签面板中设置如下图所示

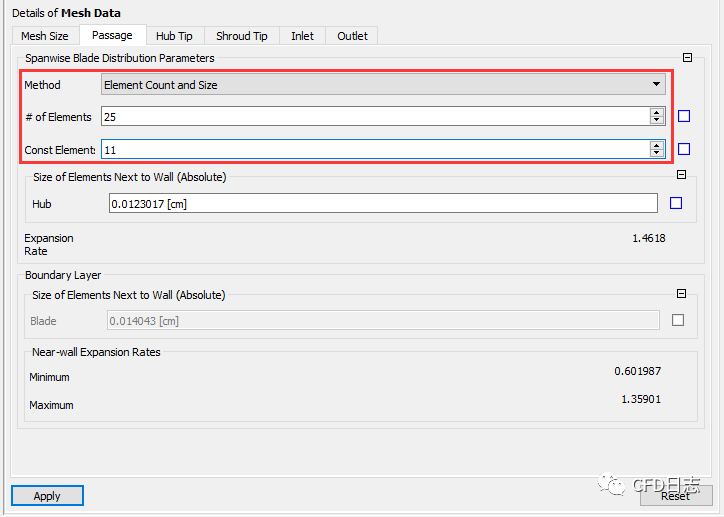

• Passage标签面板设置如下

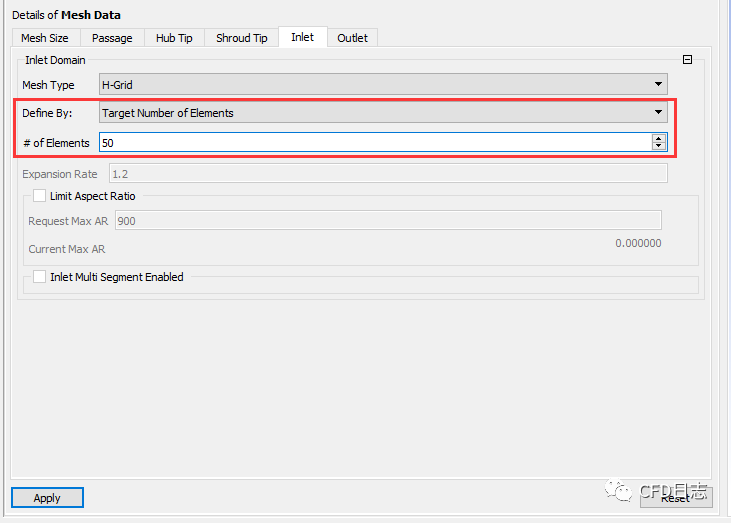

• Inlet标签面板设置如下

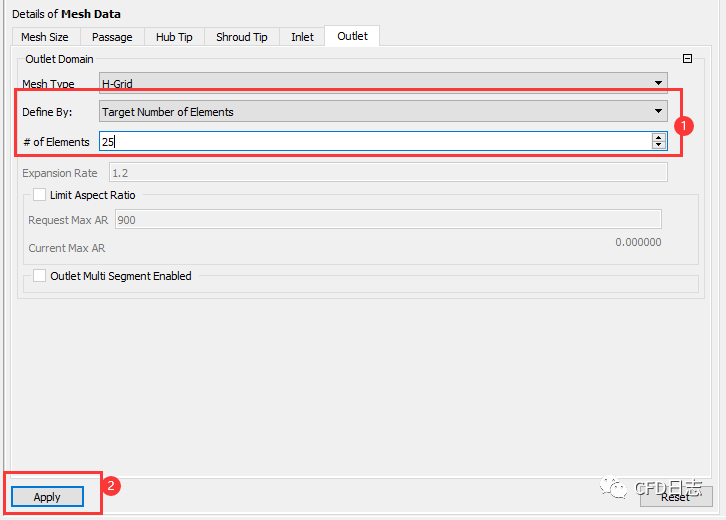

• Outlet标签面板设置如下，并点击 Apply确定

• 点击工具栏中的网格生成工具，生成如下图所示网格，关闭TurboGrid，回到Workbench视图

3.2 定义结构网格

• 右击 A2：BladeGen Design，选择 Transfer Data to New→Mechanical Model，如下图所示

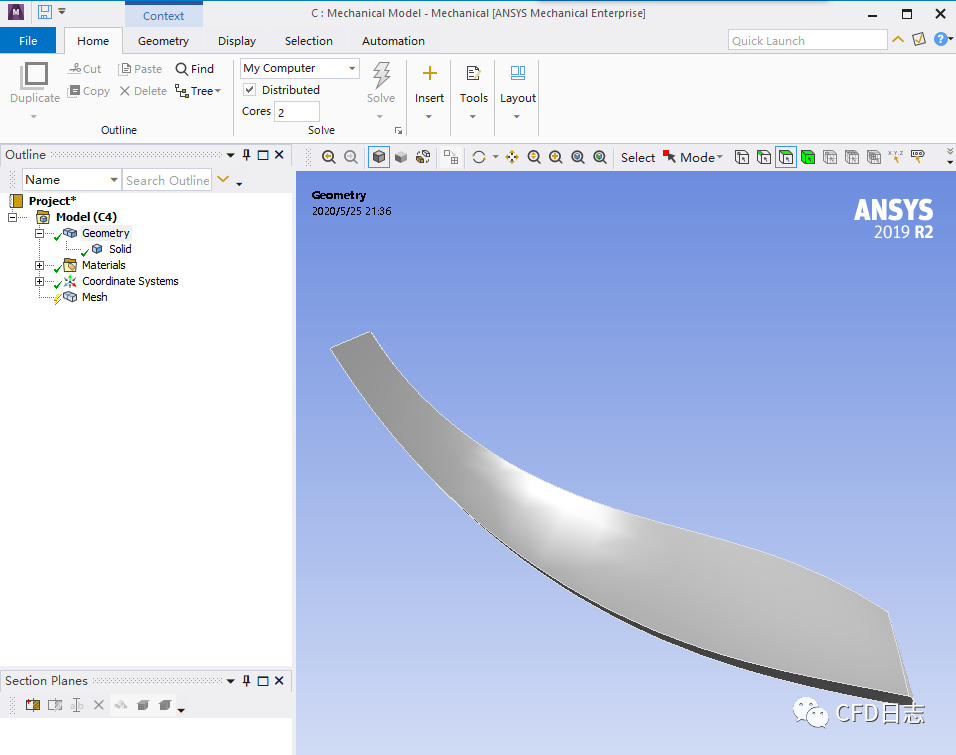

• 右击 C3: Geometry，选择 Update，这时后台会运行 Design Modeler，并将BladeGen中的几何数据导入其中， Geometry上打勾后，双击 C4:Model进入 Mechanical，如下图所示

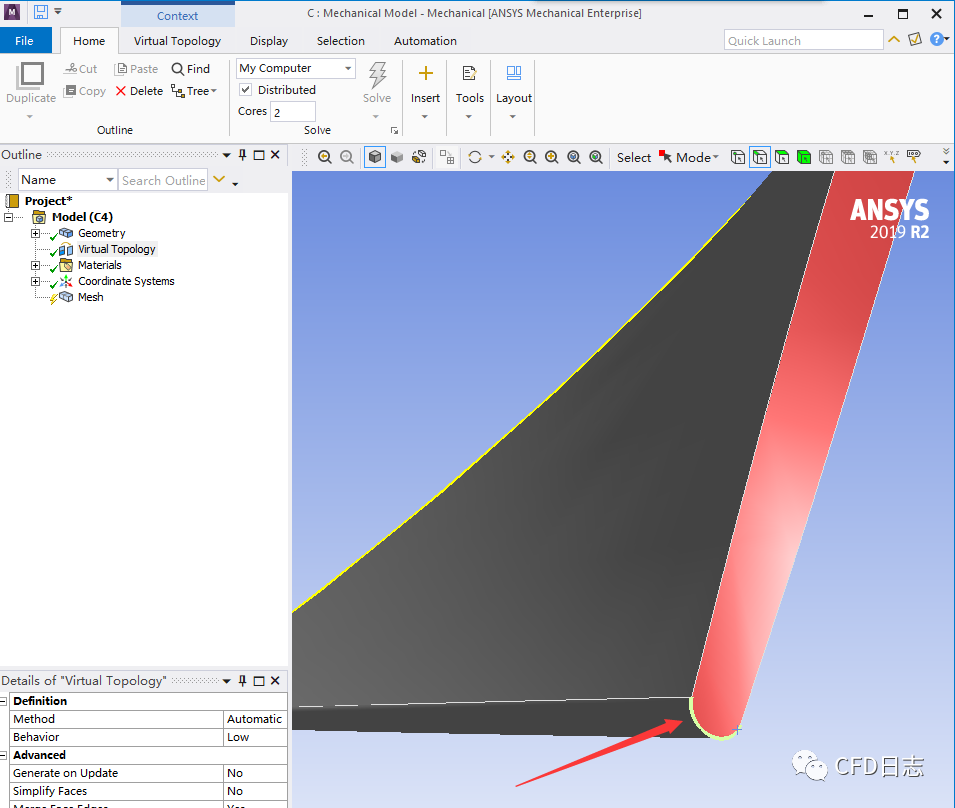

• 创建虚拟拓扑。在模型树中右击 Model，选择 Insert→virtual Topology，右击 Model→Virtual Topology，选择 Generate Virtual Cells

注：创建虚拟拓扑主要是为了简化一些细小的几何结构（包括细小面和碎边），从而提高网格质量，并减少网格数量

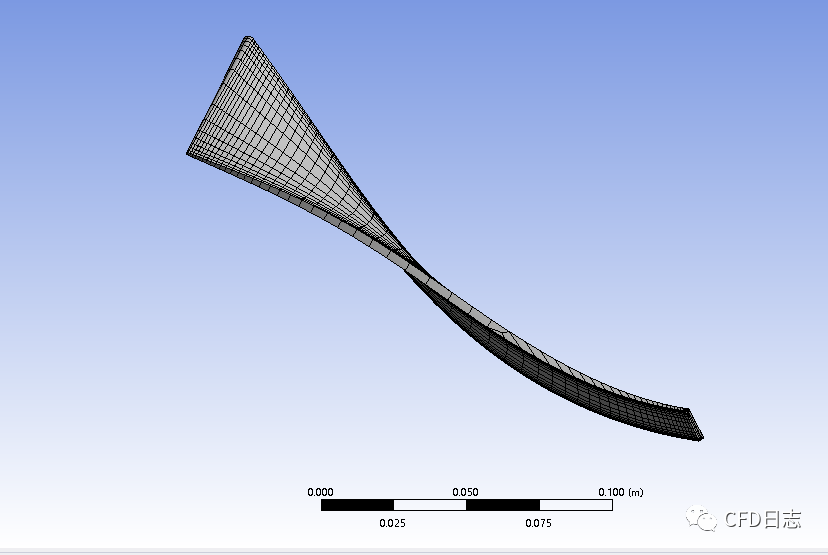

• 网格尺寸控制。右击 Mesh选择 Insert→Sizing，可以对面和边进行尺寸控制，一顿操作后我们可以获得如下图所示的网格

4 CFX前处理

• 关掉Mechanical，右击 Turbo Mesh，选择 Transfer Data to New→CFX，并建立如下图所示的联系

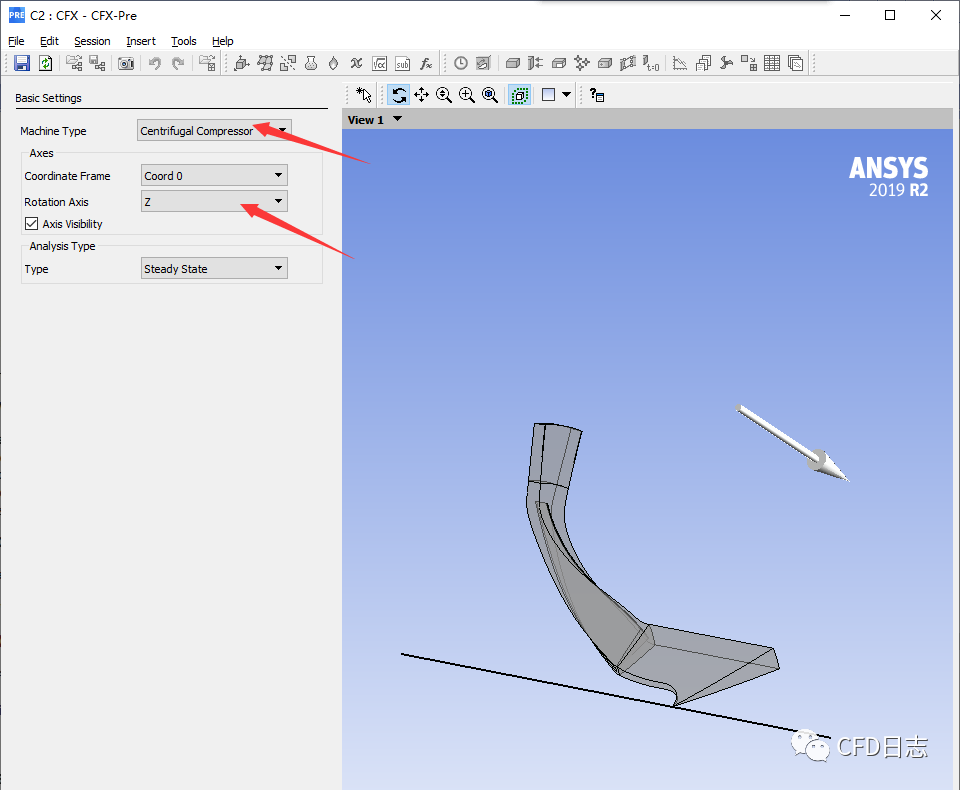

• 进入CFX进行前处理设置。在主菜单中选择 Tools→Turbo Mode，设置如下图所示

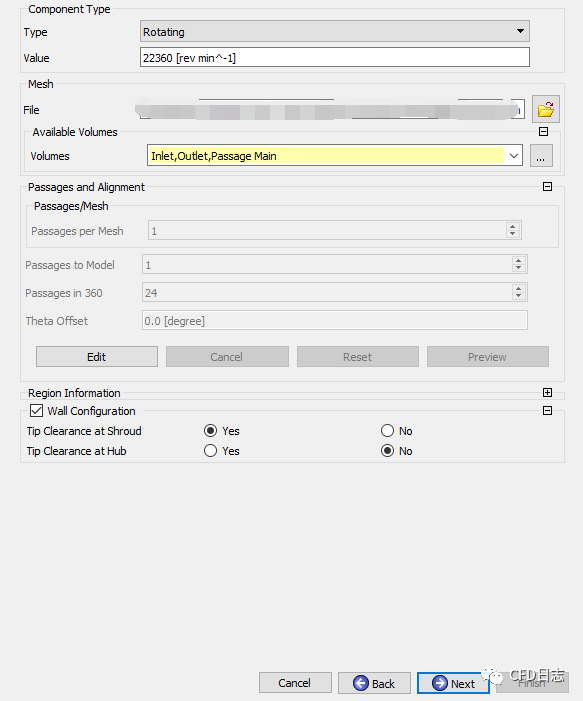

• 点 Next，设置如下图所示

• 点 Next，设置如下图所示

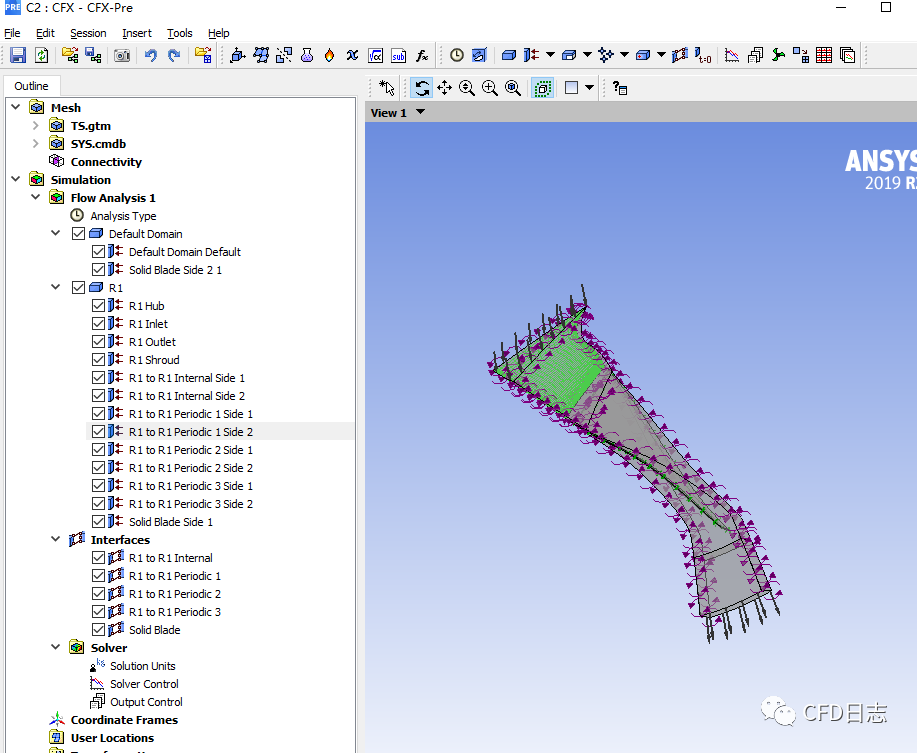

• 然后设置边界条件并把 R1 Blade删掉，如下图所示，设置比较复杂，中间跳过一些步骤（无奈，有机会视频演示吧 ）

5 计算

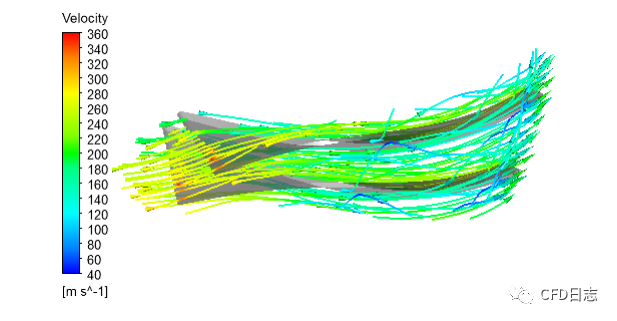

退出CFX-Pre，右击C3:Solution→Update即可开始后台计算了，计算完成后启动CFD-Post进行后处理，这里略过，你大概可以获得如下所示的云图。
