ANSYS CFX 离心式压缩机建模及网格划分

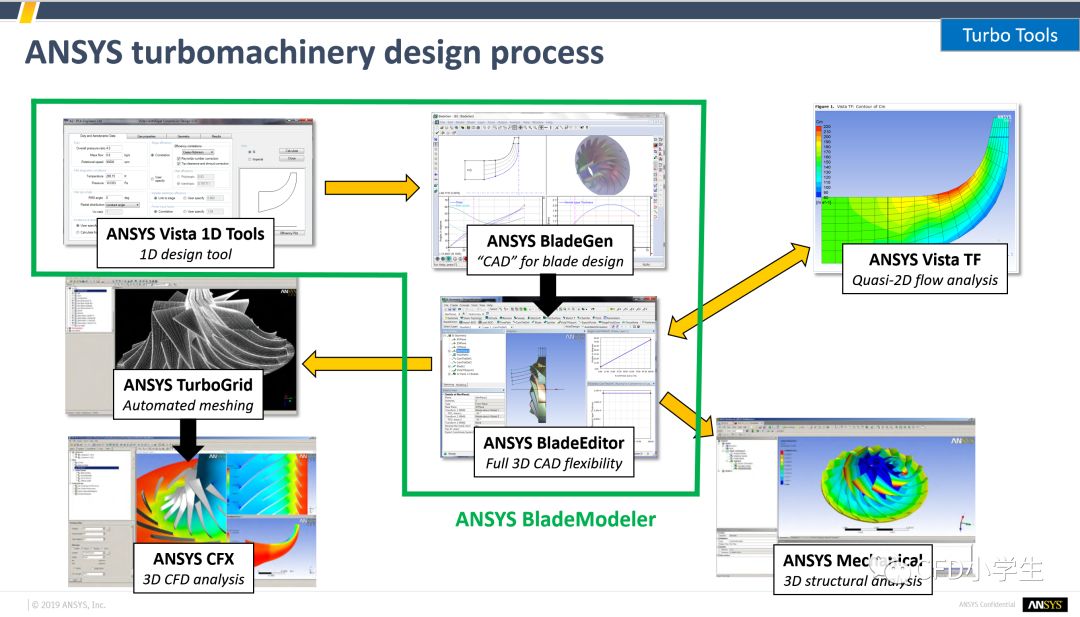

一、ANSYS Blade Modeler

• Vista 1D Design Tools

• Vista AFD -Axial Fans Design，轴流风机设计
• Vista CCD -Centrifugal Compressor Design，离心压缩机设计
• Vista CPD - Centrifugal Pump Design，离心泵设计
• Vista RTD - Axial turbines Design，轴流涡轮设计

• BladeGen
• DesignModele-BladeEditor，DM插件

     Need ANSYS BladeModeler+ANSYS DesignModeler licenses

二、TurboGrid 网格工具

三、Vistal TF 二维仿真工具

四、ANSYS CFX三维仿真工具

五、离心压缩机建模及网格划分实例

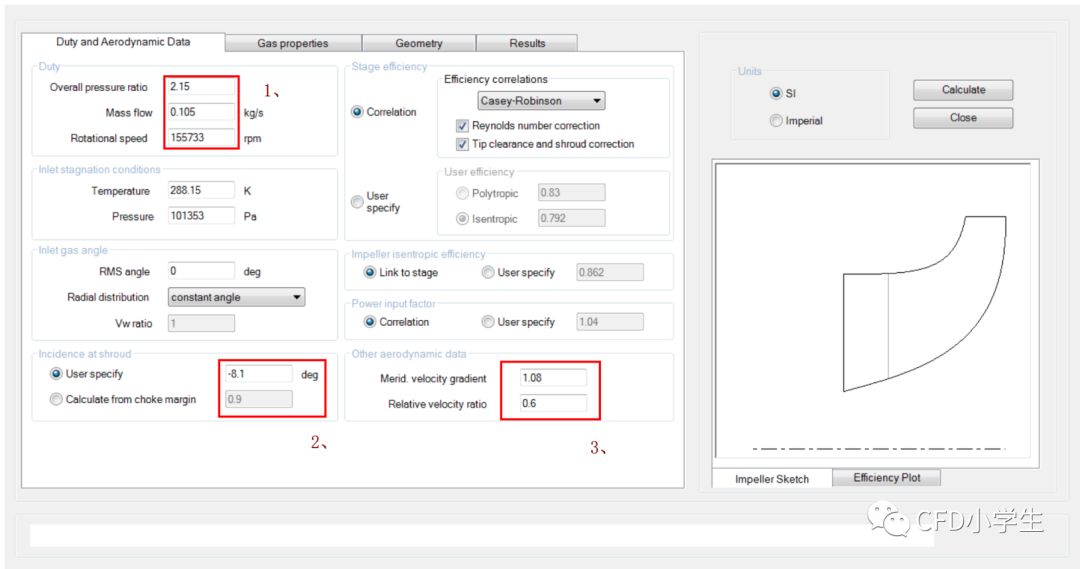

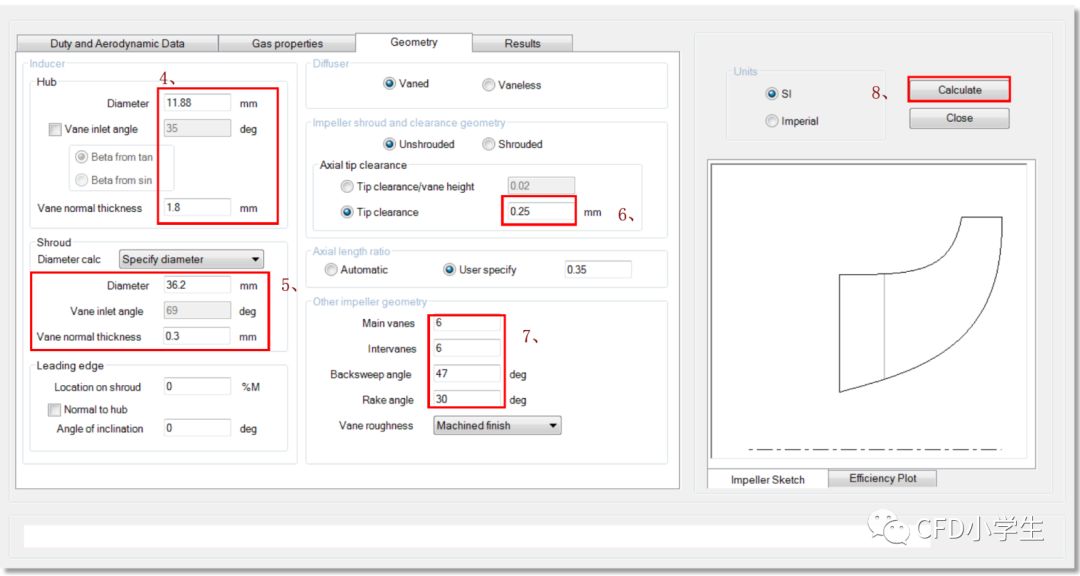

1、 在ANSYS Workbench2019R3平台下，启动离心式压缩机1D设计软件Vista CCD，输入压缩机相关参数，点击Calculate，完成离心式压缩机设计 ；

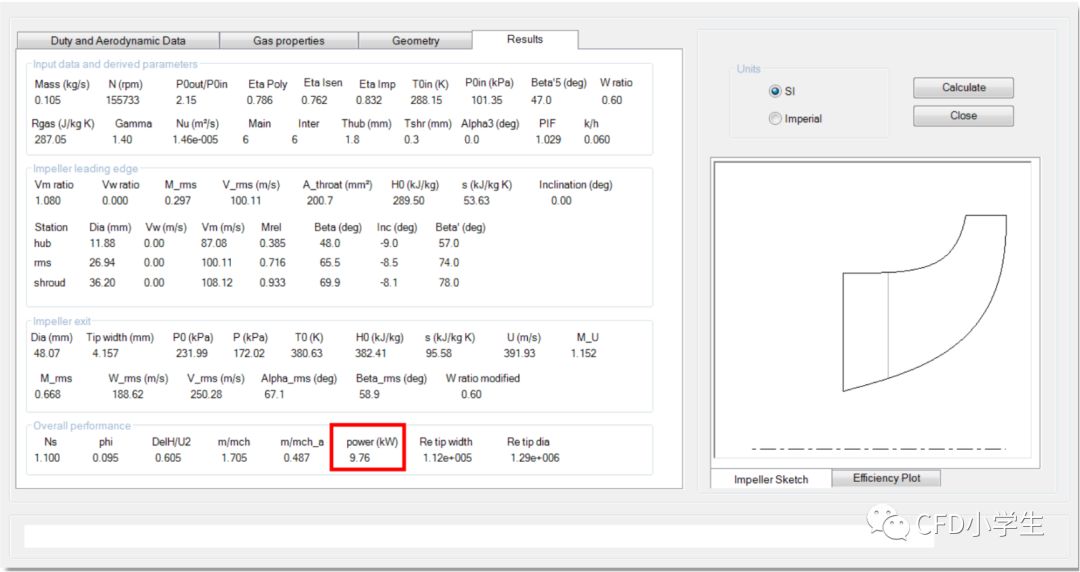

2、计算得到压缩机功率为9.76KW；

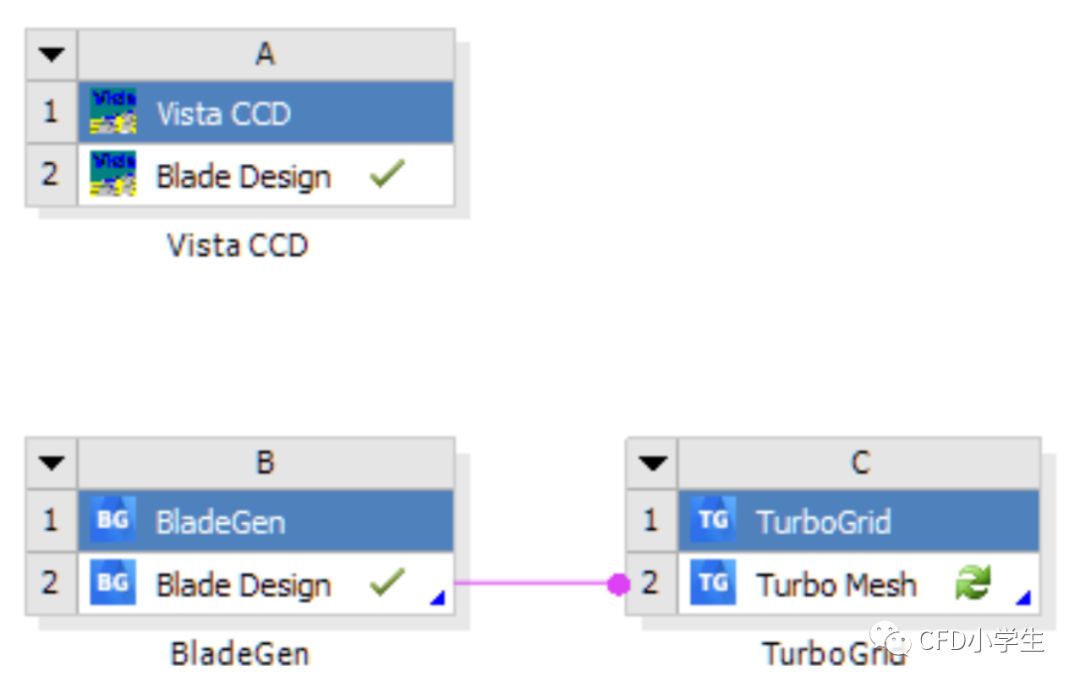

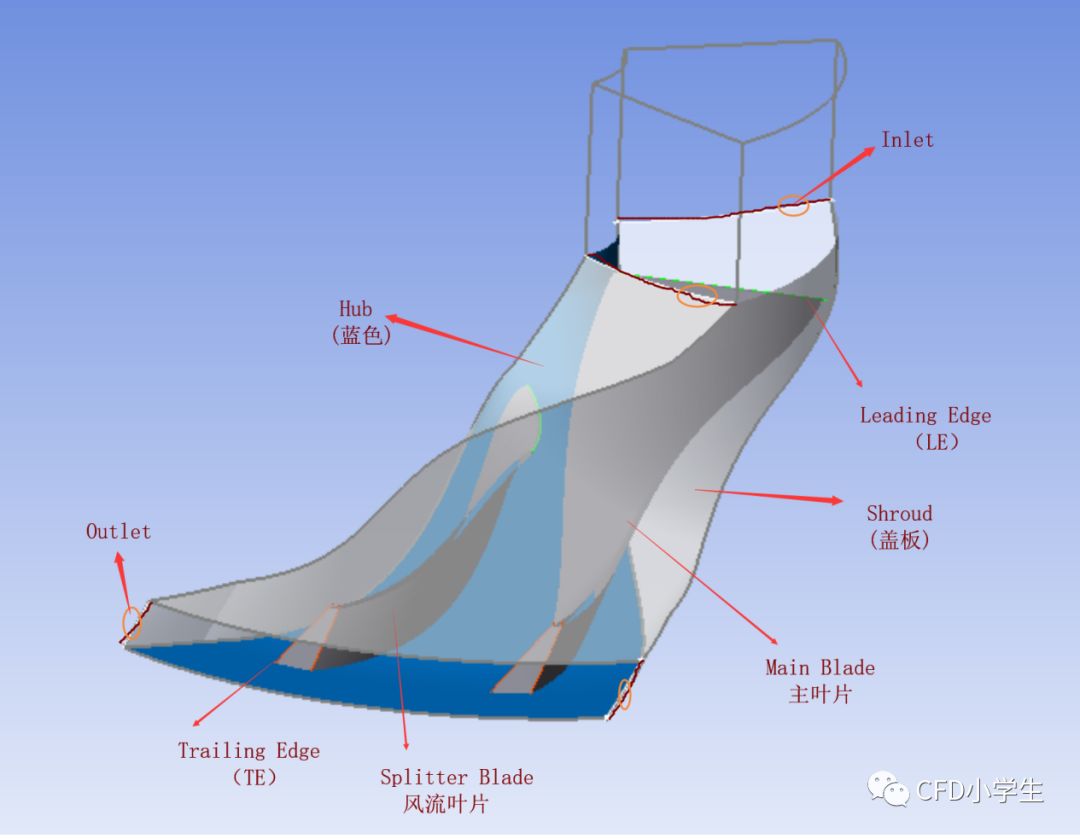

3、右键A2单元，创建一个新的 BladeGen模块，拖拽TurboGrid进行链接，启动TurboGriD网加载几何模型；

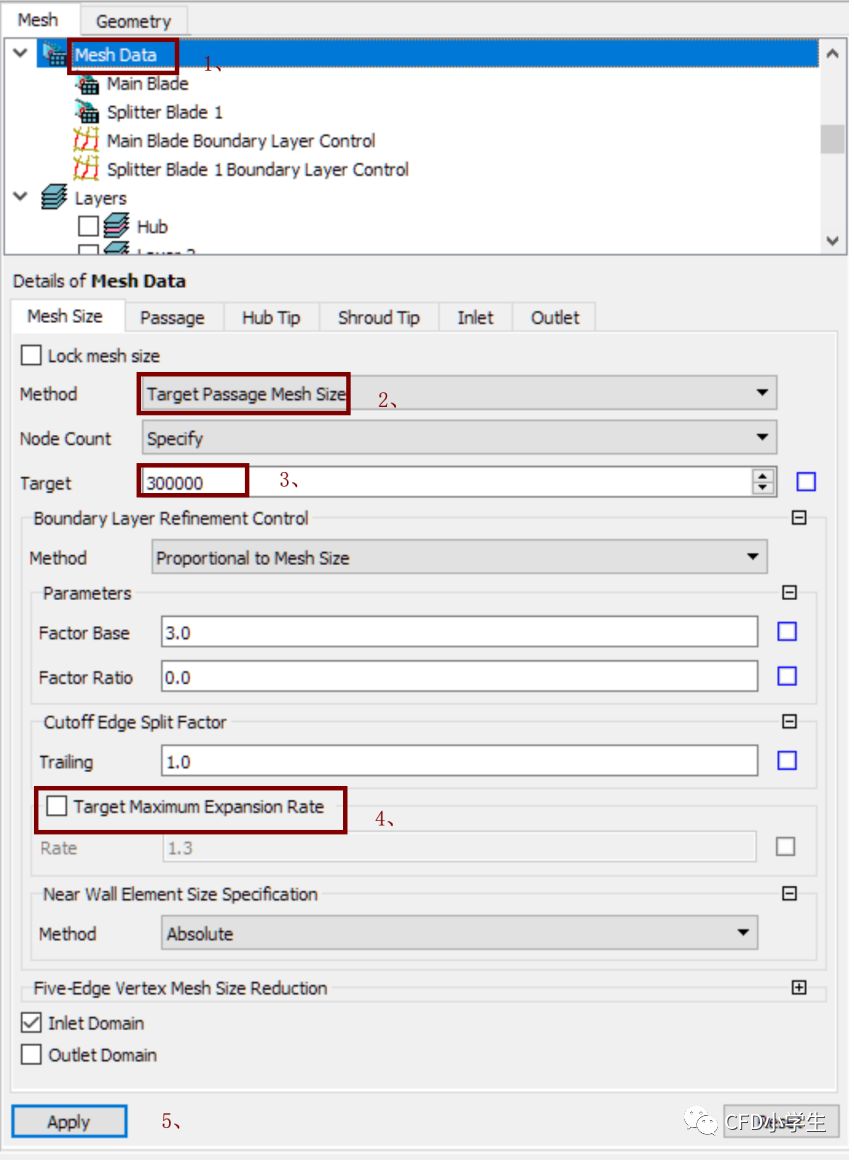

4、双击Mesh Date，设置单元网格节点30万，取消Target Max Expansion Rate,点击Apply 应用；

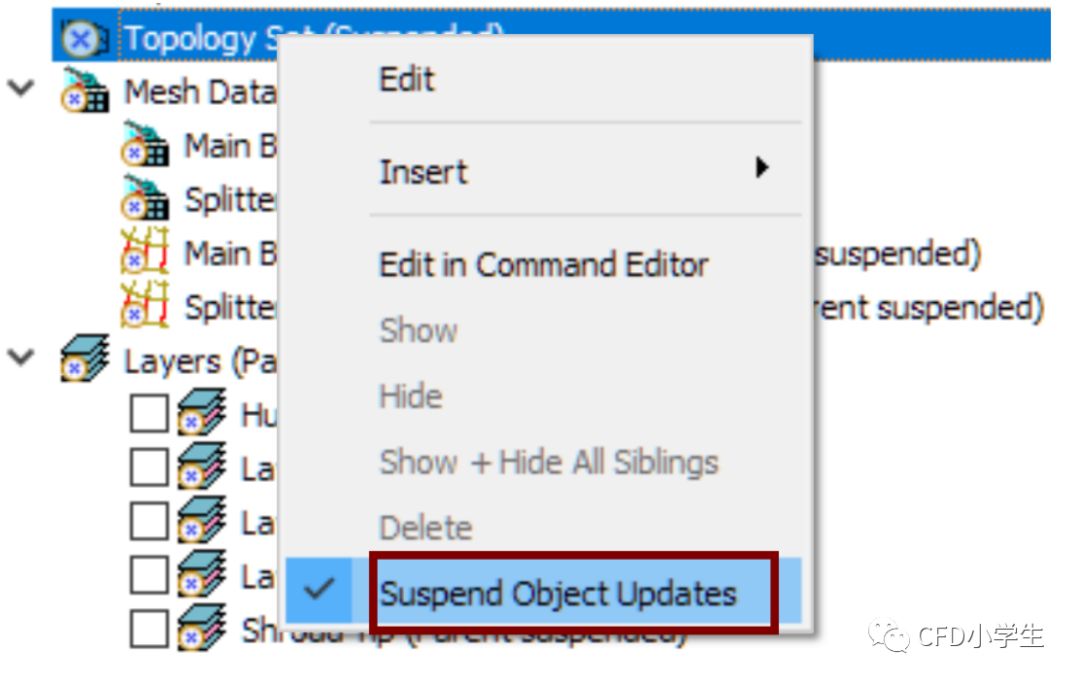

5、自动生成网格拓扑结构，取消Suspend Object Updates；

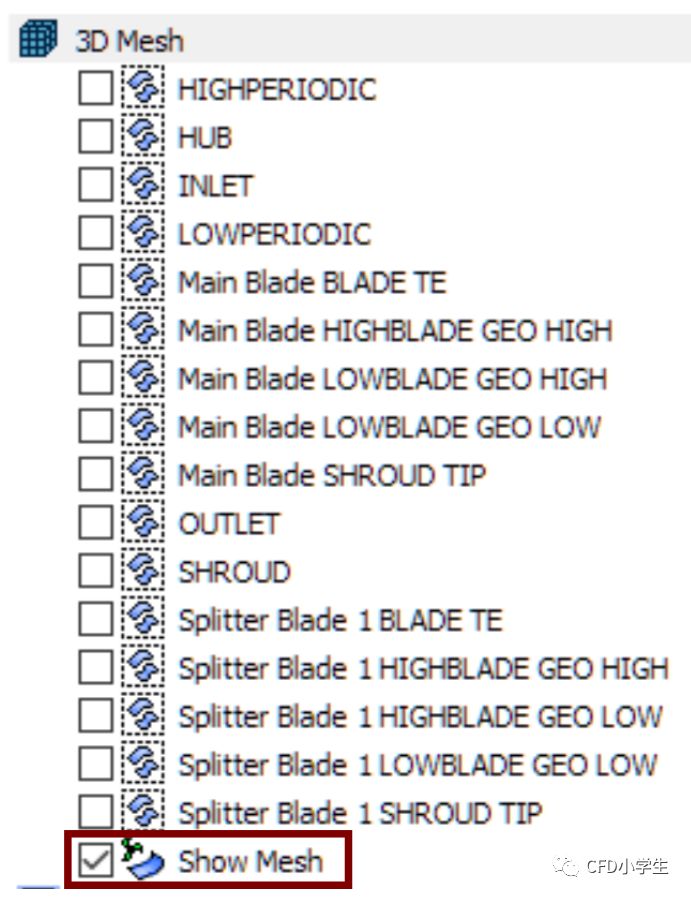

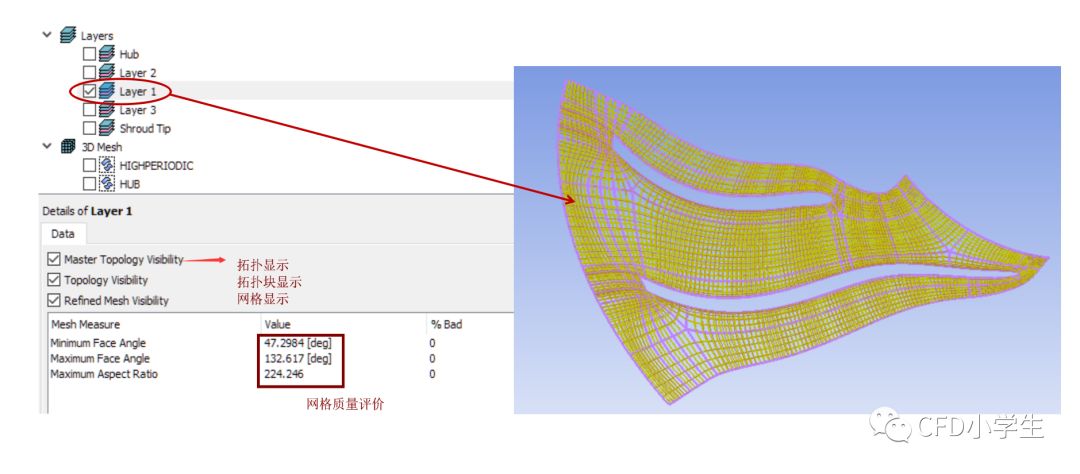

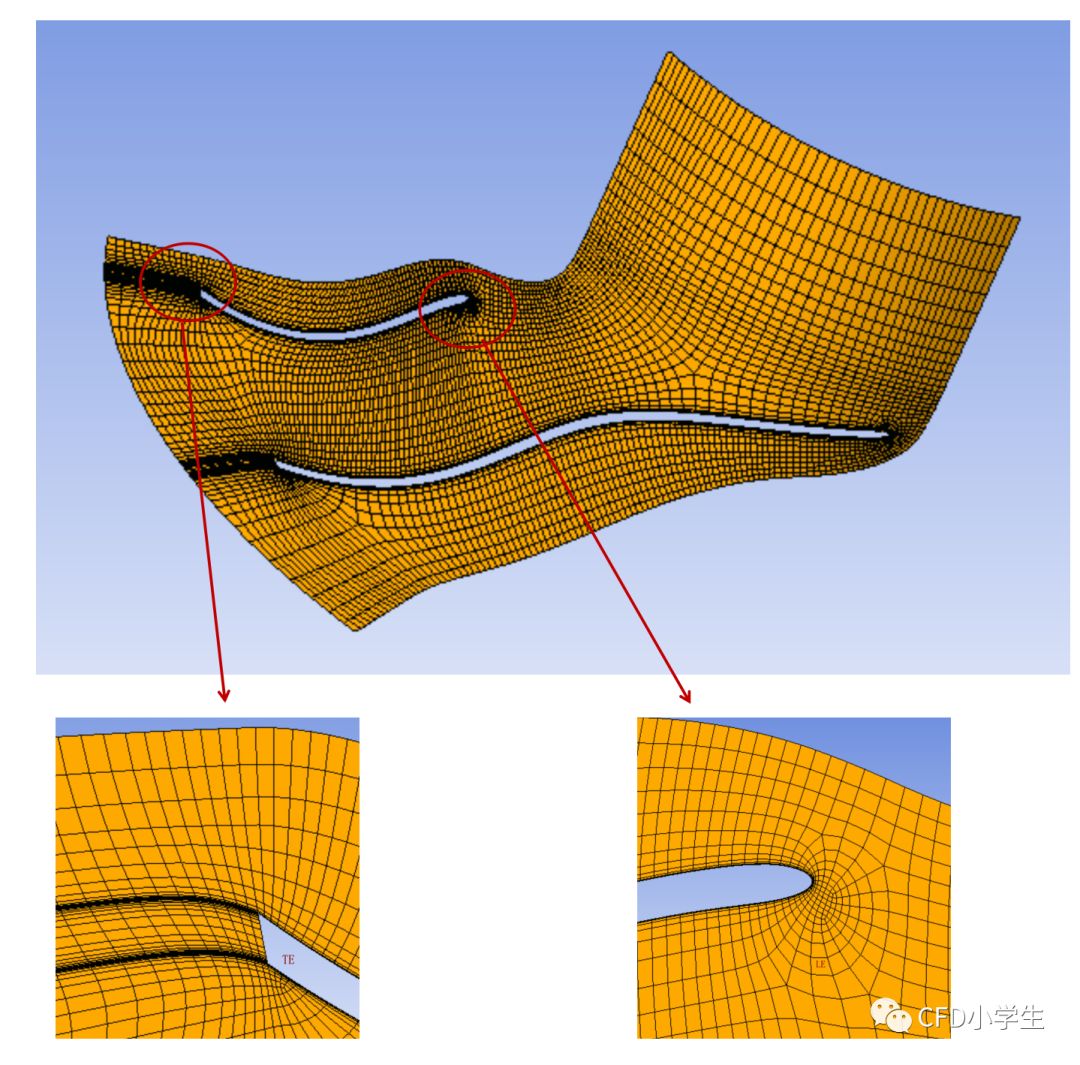

6、生成网格，对网格细节部分进行查看；

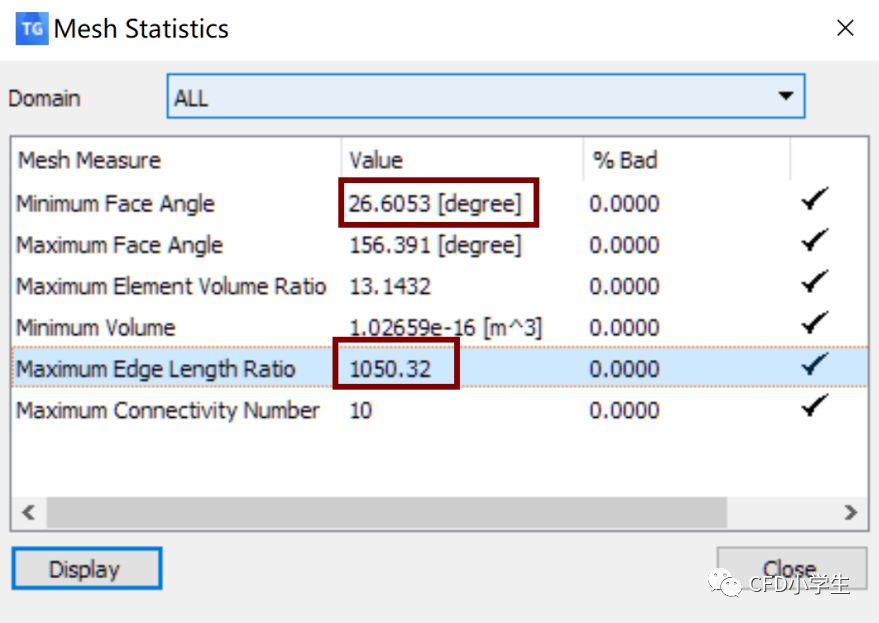

7、网格分析，网格质量满足计算要求；

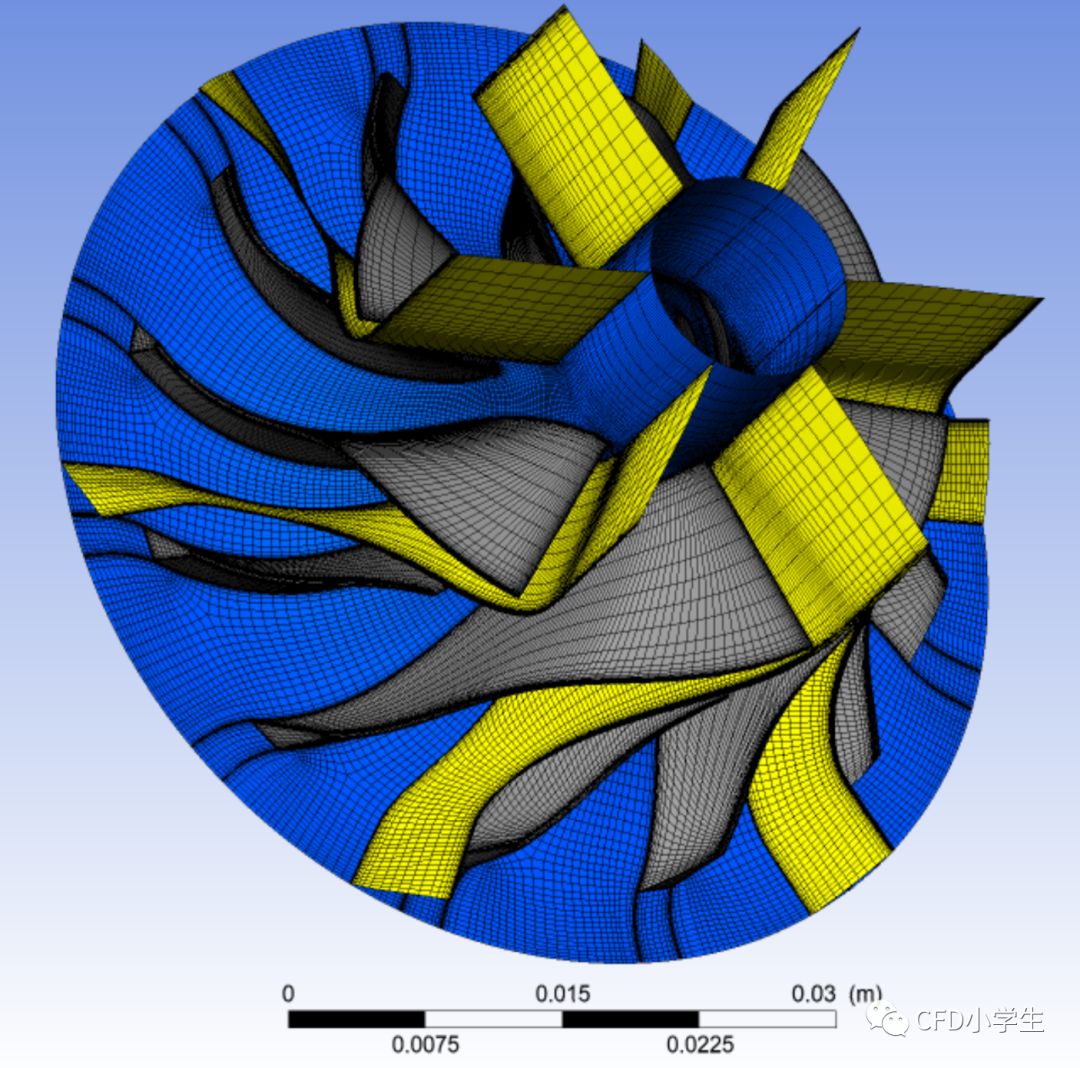

8、压缩机整体网格查看，导入ANSYS CFX进行仿真计算；
