ANSYS Workbench结构过盈配合分析



0 1
实例介绍



过盈配合是一种常见的装配方式,那么过盈配合问题也是结构计算中的一类比较常见的问题。在本实例中,如图1所示,模型由两个零件装配组成,两者存在过盈量,基于ANSYS Workbench的结构静力学模块,使用直接接触和接触处理两种方法,来对过盈配合进行计算。

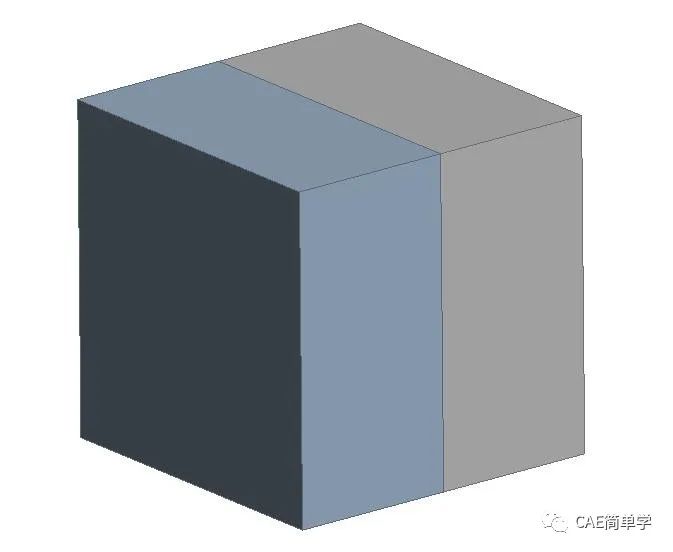

ANSYS Workbench结构过盈配合分析的图1

 图1 过盈配合计算模型


0 2
直接接触法


我们首先使用直接接触法,来处理过盈配合的问题。

(1)启动ANSYS Workbench,加载Static Structural结构静力学模块。

(2)右键单击A3单元格,选择弹出菜单项Import Geometry→Browse...,弹出文件选择对话框,选择几何模型文件ex1-7\ex1-7_直接接触.stp。(案例文件下载地址见文章底部)

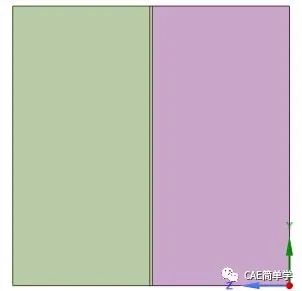

(3)双击A3单元格进入SpaceClaim,首先检查几何模型。由于是使用直接接触法进行处理,则几何模型装配处理时,直接以两个零件干涉的方式考虑了1mm的过盈量,如图2所示。

                      ANSYS Workbench结构过盈配合分析的图2

图2 模型初始干涉

(4)退出SpaceClaim,左键双击A4单元格,进入结构静力学模块。

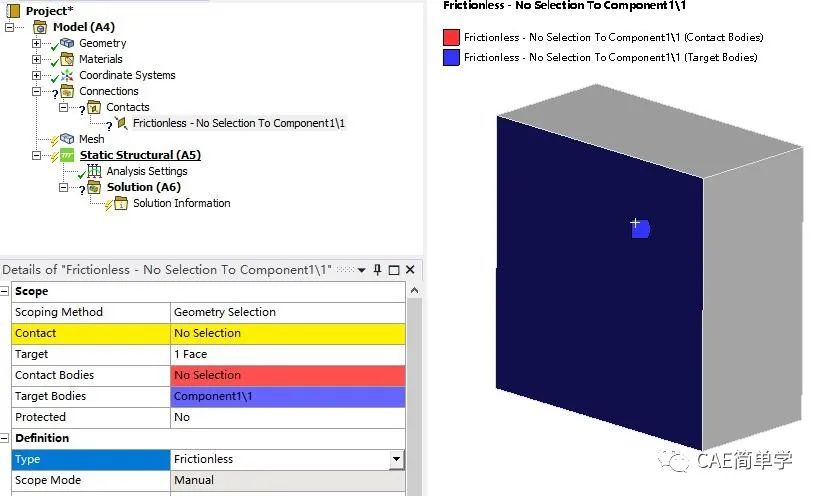

(5)本案例模型使用默认材料,右键单击模型树节点Connections,选择Insert→Manual Contact Region,新建一个接触对,接触类型选择Frictionless,Target选择右侧零件的一个接触面,如图3所示。

ANSYS Workbench结构过盈配合分析的图3

图3 目标面设置

(6)Contact接触面选择左侧零件的接触面,如图4所示。

ANSYS Workbench结构过盈配合分析的图4

图4 接触面设置

(7)单击模型树节点Mesh,在Details of Mesh中确定模型单元长度为4mm。

(8)右键单击模型树节点Mesh,单击弹出菜单项Generate Mesh生成模型网格,如图5所示。

ANSYS Workbench结构过盈配合分析的图5

图5 模型网格划分

(9)右键单击模型树节点Static Structural,使用Insert→Fixed Support添加一个固定约束,选择左侧零件的外部端面,如图6所示。

ANSYS Workbench结构过盈配合分析的图6

图6 左侧固定约束

(10)右键单击模型树节点Static Structural,使用Insert→Fixed Support再添加一个固定约束,选择右侧零件的外部端面,如图7所示。

ANSYS Workbench结构过盈配合分析的图7

 图7 右侧固定约束

(11)右键点击模型树节点Static Structural下的Solution,点击Solve进行计算。

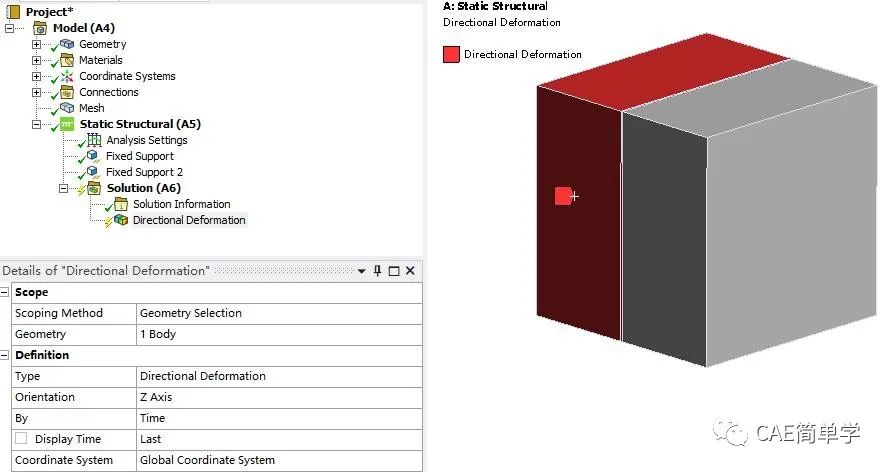

(12)使用Solution→Insert→Deformation→Directional,需要去查看左侧零件沿Z方向的变形,在Details of Directional Deformation中选择左侧零件作为Geometry对象,设定其方向为Z方向,如图8示。

ANSYS Workbench结构过盈配合分析的图8

图8 左侧零件后处理设置

(13)同样的方法,使用Solution→Insert→Deformation→Directional,在Details of Directional Deformation中选择右侧零件作为Geometry对象,也设定其方向为Z方向,如图9所示。

ANSYS Workbench结构过盈配合分析的图9

图9 右侧零件后处理设置

(14)分别右键点击模型树节点的Directional Deformation与Directional Deformation2,选择Evaluate All Results,得到左侧零件在Z方向的变形云图,如图10所示,得到右侧零件在Z方向的变形云图,如图11所示。两个零件的变形就是由于过盈量引起的。两者的变形量之和接近1mm,是与初始的干涉量,也就是过盈量是吻合的。

ANSYS Workbench结构过盈配合分析的图10

图10 左侧零件Z方向变形

ANSYS Workbench结构过盈配合分析的图11

图11 右侧零件Z方向变形

(15)查看两个零件整体的变形情况,两个零件由于过盈,在接触面都承受挤压,如图12所示。

ANSYS Workbench结构过盈配合分析的图12

图12 整体模型Z方向变形

0 3
接触处理法


直接接触法需要我们在建模时,就需要考虑过盈量,以干涉的方式来处理装配模型。当然,我们也可以在建模时,不考虑过盈量,这就需要使用到接触处理法。

(1)继续在ANSYS Workbench中,再加载一个Static Structural结构静力学模块。

(2)右键单击B3单元格,选择弹出菜单项Import Geometry→Browse...,弹出文件选择对话框,选择几何模型文件ex1-7\ex1-7_接触处理.stp。

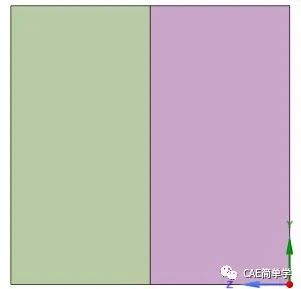

(3)双击B3单元格进入SpaceClaim,首先检查几何模型。这个装配模型中就没有考虑初始的过盈量,如图13所示。

                        ANSYS Workbench结构过盈配合分析的图13

图13 模型不考虑初始干涉

(4)退出SpaceClaim,左键双击B4单元格,进入结构静力学模块。

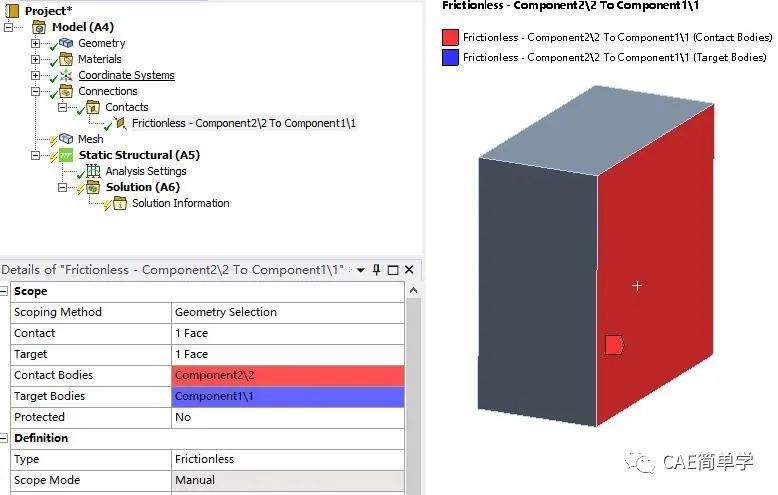

(5)本案例模型使用默认材料,右键单击模型树节点Connections,选择Insert→Manual Contact Region,新建一个接触对,接触类型选择Frictionless,Target选择右侧零件的一个接触面,Contact接触面选择左侧零件的接触面,如图14所示。

ANSYS Workbench结构过盈配合分析的图14

图14 接触对设置

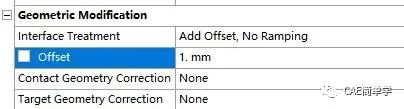

(6)在Details of Frictionless-Component1\1 To Component2\2中,设定Offset为1mm,也就是这个接触对的过盈量为1mm,如图15所示。

           ANSYS Workbench结构过盈配合分析的图15

图15 接触对过盈量设置

(7)单击模型树节点Mesh,在Details of Mesh中确定模型单元长度为4mm。

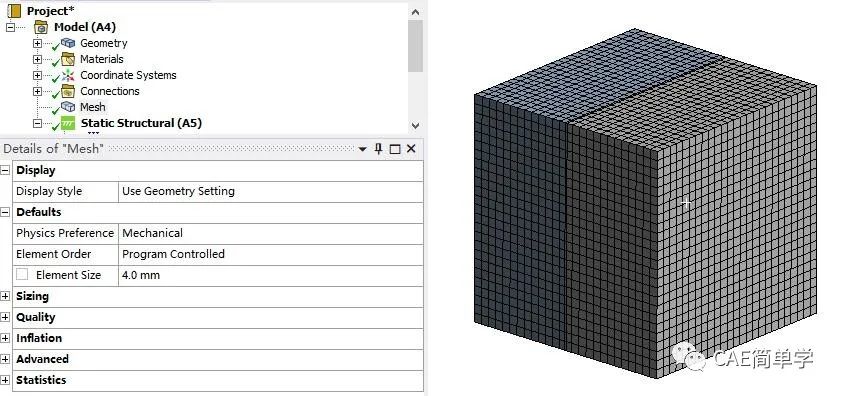

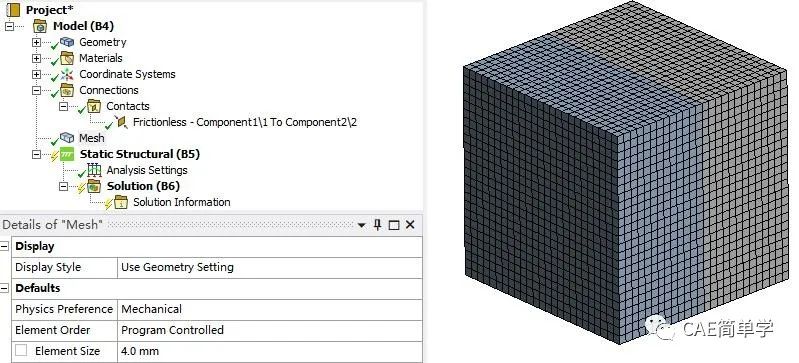

(8)右键单击模型树节点Mesh,单击弹出菜单项Generate Mesh生成模型网格,如图16所示。

ANSYS Workbench结构过盈配合分析的图16

图16  模型网格划分

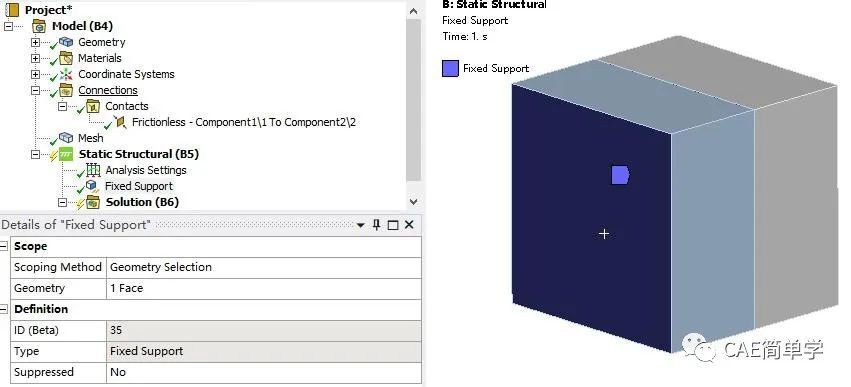

(9)右键单击模型树节点Static Structural,使用Insert→Fixed Support添加一个固定约束,选择左侧零件的外部端面,如图17所示。

ANSYS Workbench结构过盈配合分析的图17

图17 左侧固定约束

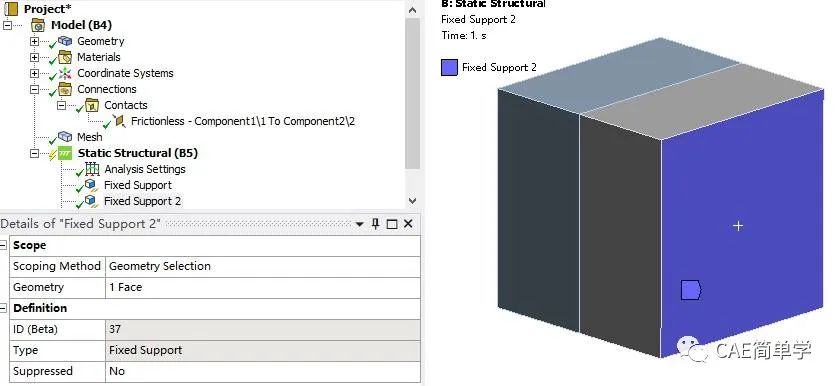

(10)右键单击模型树节点Static Structural,使用Insert→Fixed Support再添加一个固定约束,选择右侧零件的外部端面,如图18所示。

ANSYS Workbench结构过盈配合分析的图18

图18 右侧固定约束

(11)右键点击模型树节点Static Structural下的Solution,点击Solve进行计算。

(12)使用Solution→Insert→Deformation→Directional,需要去查看左侧零件沿Z方向的变形,在Details of Directional Deformation中选择左侧零件作为Geometry对象,设定其方向为Z方向,如图19示。

ANSYS Workbench结构过盈配合分析的图19

图19 左侧零件后处理设置

(13)同样的方法,使用Solution→Insert→Deformation→Directional,在Details of Directional Deformation中选择右侧零件作为Geometry对象,也设定其方向为Z方向,如图20示。

ANSYS Workbench结构过盈配合分析的图20

图20 右侧零件后处理设置

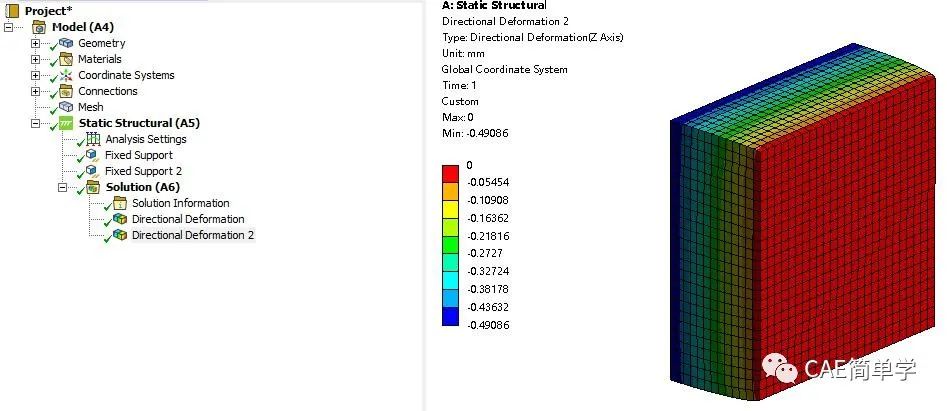

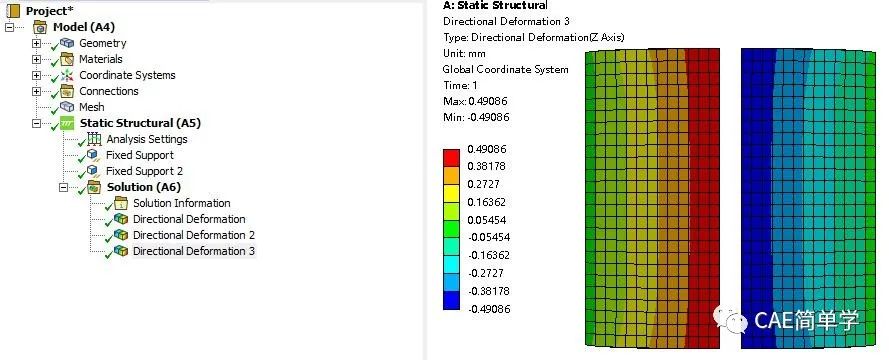

(14)分别右键点击模型树节点的Directional Deformation与Directional Deformation2,选择Evaluate All Results,得到左侧零件在Z方向的变形云图,如图21所示,得到右侧零件在Z方向的变形云图,如图22所示。两个零件的变形也是由于过盈量引起的。两者的变形量之和同样接近1mm,是与初始的干涉量,也就是过盈量是吻合的。

ANSYS Workbench结构过盈配合分析的图21

图21 左侧零件Z方向变形

ANSYS Workbench结构过盈配合分析的图22

图22 右侧零件Z方向变形

将这个结果与使用直接接触法进行计算得到的结果相比较,发现结果是相同的。在实际的工程应用中,选择何种方法去进行过盈配合的计算,还需要从模型的具体结构、加载方式的难易成都、计算量等方面进行考虑。

0 4
案例文件下载



链接:https://pan.baidu.com/s/1Wi-tTiLfpcCx0c4nXHuB2A

提取码:6szo

文章来源CAE简单学
