ANSYS Fluent Meshing-离心泵性能仿真网格划分案例
本教程介绍离心泵性能仿真前处理过程,借助Fluent Meshing 2020R1版本中的Fault-tolerant Meshing 工作流,让离心泵计算域网格划分变得简单、高效;

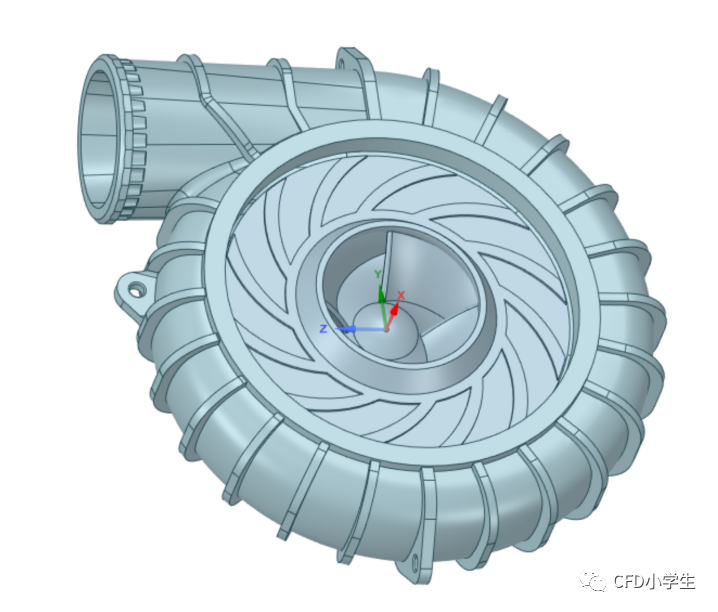

由Solidworks软件对离心泵三维模型进行建模,主要包括蜗壳,带有盖板的叶轮两部分;
模型导入SCDM中,创建辅助面,封闭叶轮和蜗壳,用于蜗壳和叶轮水体的抽取;
注,适当延长Caps生成线,避免由于旋转造成模型的不封闭(软件兼容问题)

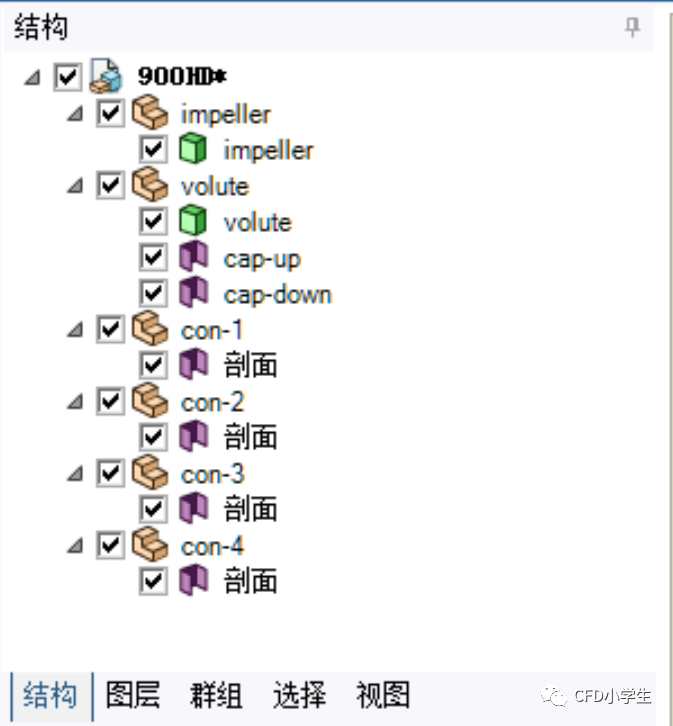

注,把蜗壳模型和“caps”定义一个组件,作为一个“Object”,避免抽取流体域失败(提示有漏洞);叶轮模型通过选中叶轮出口边线进行填充,“con”定义为单独组件,用于创建“Construction Surface”,应用“Surface Mesh”;通过群组功能创建“Inlet”和“Outlet”边界,用于模型封闭抽取流体域;

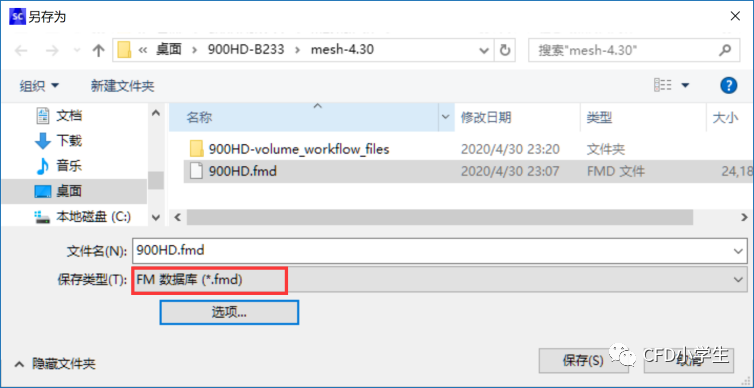

模型另存为“*fmd”格式;
二、Fluent Meshing网格划分
1、启动FM 2020R1,选择“FTM”工作流,加载离心泵几何模型;
2、模型描述;

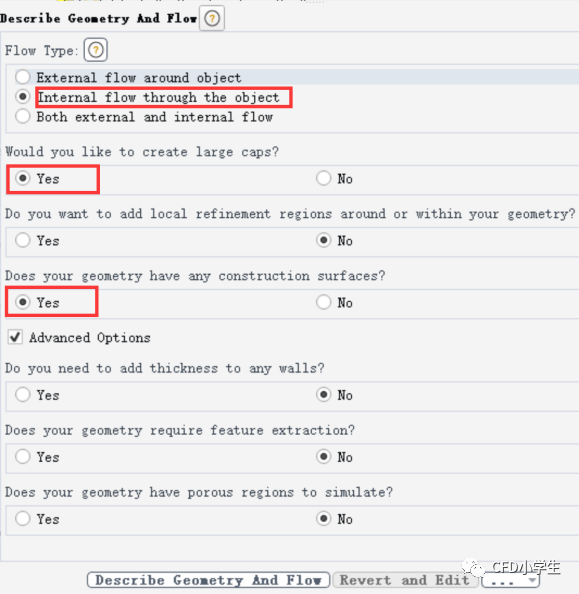

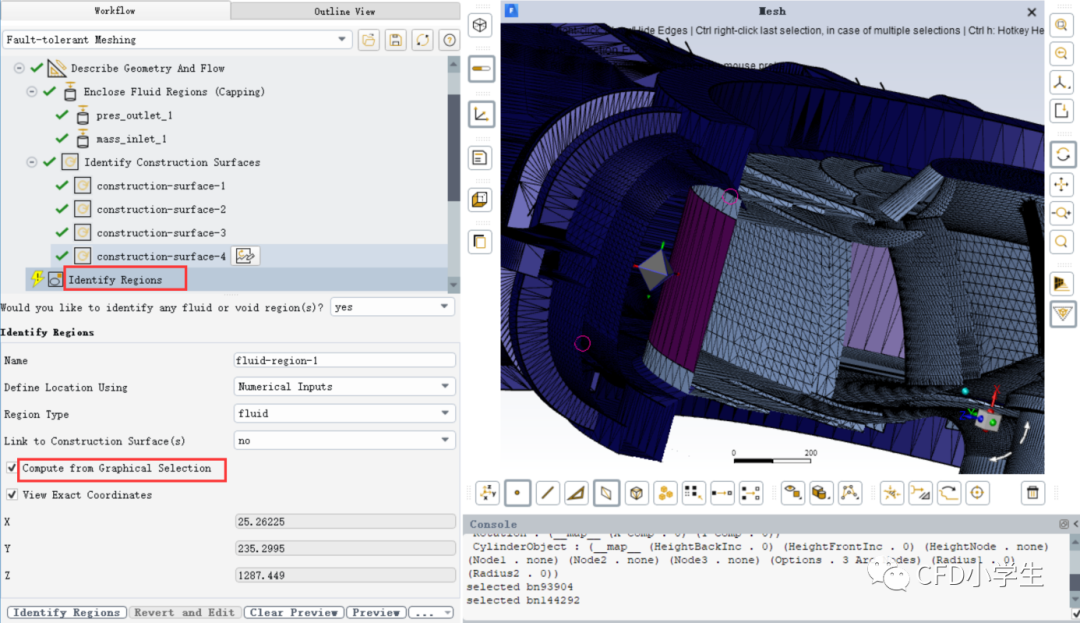

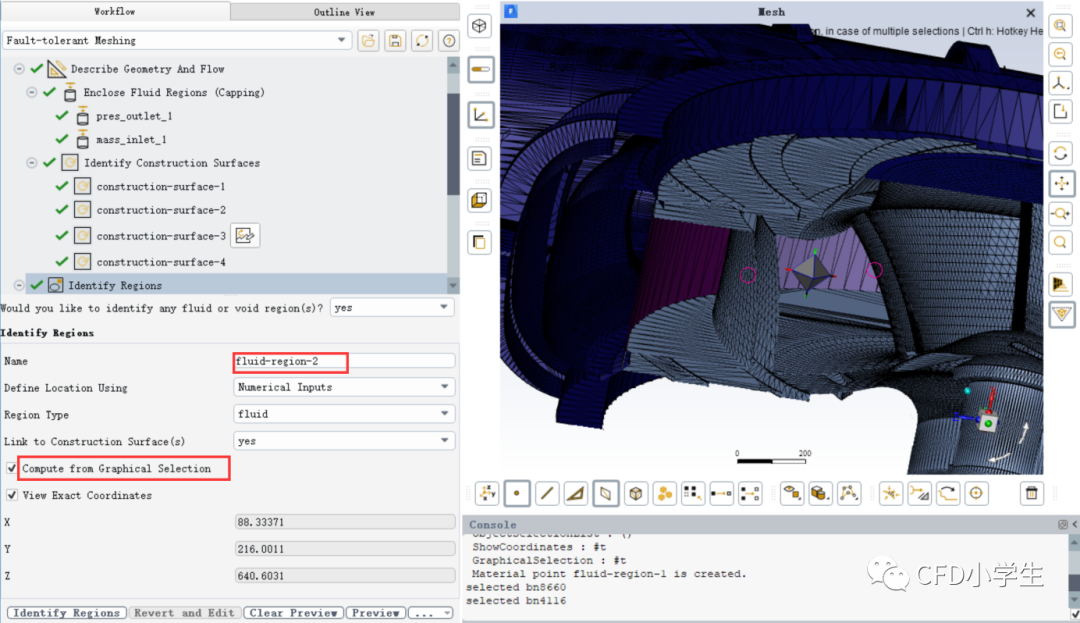

封闭叶轮进口,蜗壳出口;创建“Construction Surface”;分别定义蜗壳材料点和叶轮材料点;
3、更新计算域(“Wrap”抽取蜗壳流体域,“Surface mesh”基于创建的“Construction Surface”抽取叶轮水体域);

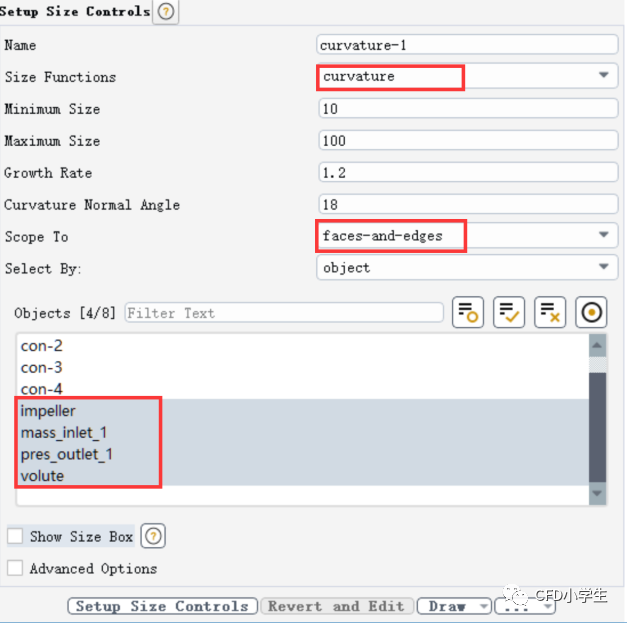

4、尺寸函数定义,“Curvature”尺寸函数定义;
“Proximity”尺寸函数定义;

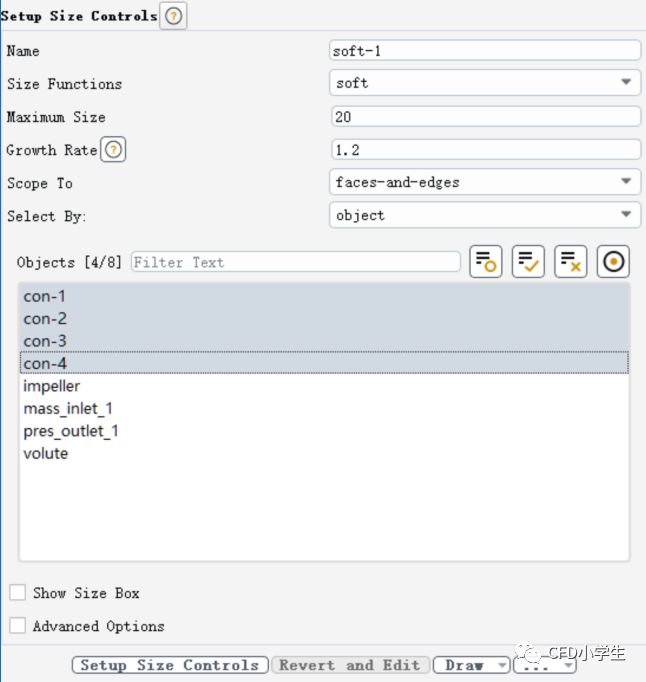

限制“交界面”网格尺寸不超过20mm;
5、面网格生成;
6、添加两层边界层,填充体网格,体网格数约120万;
三、Fluent MRF求解

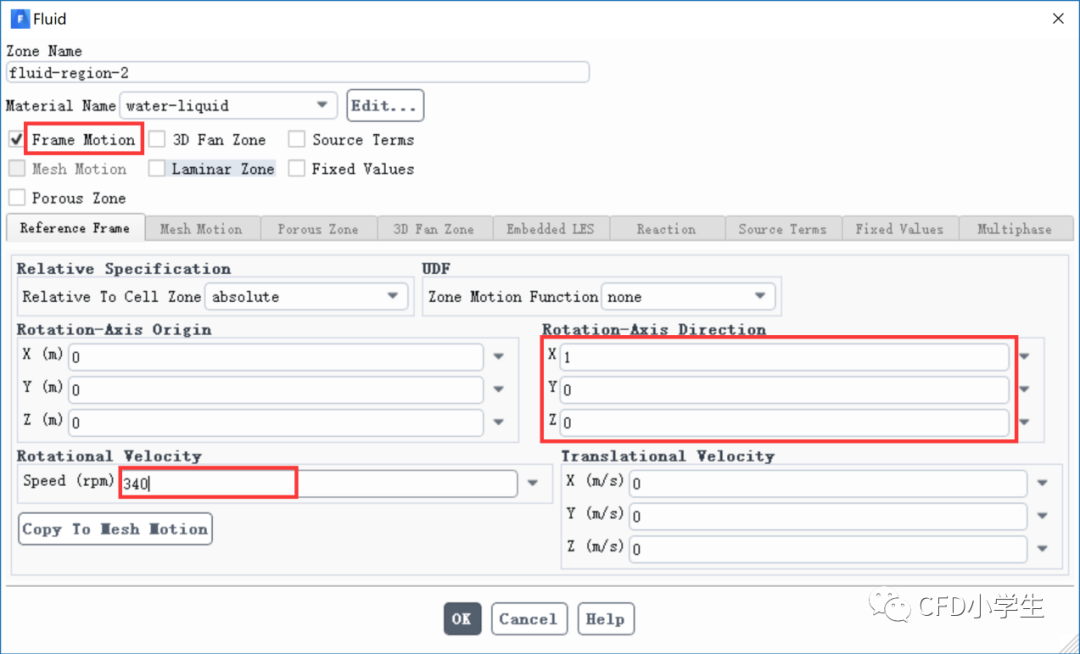

旋转域定义,叶轮绕“X”轴逆时针旋转,转速340r/min;

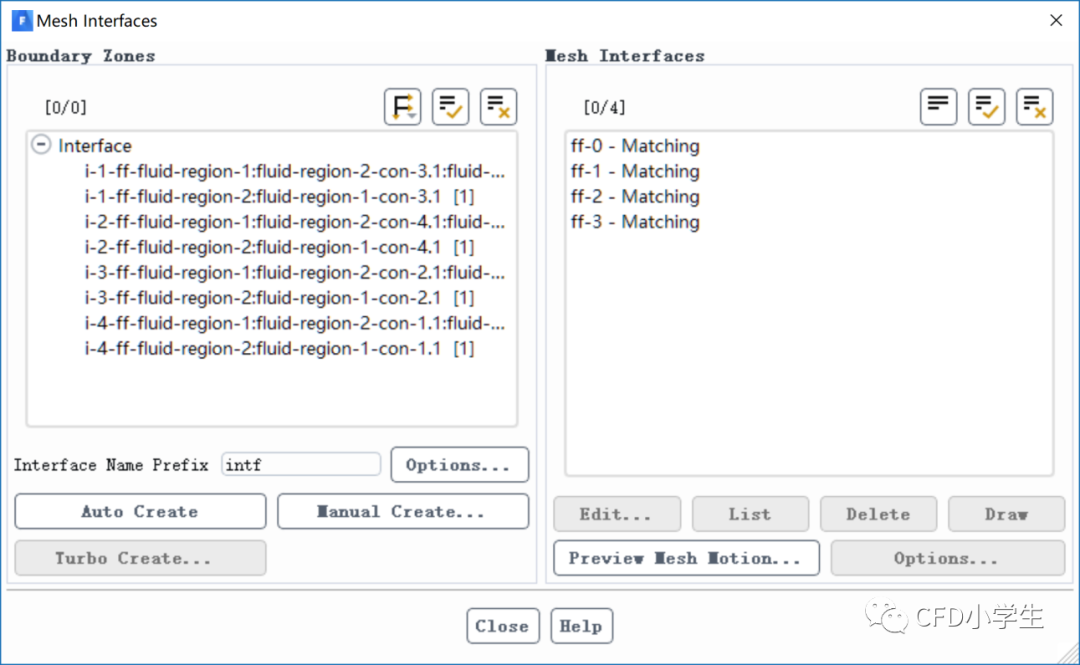

定义动域和静域间的“Interface”;
压力分布云图;
离心泵水力效率计算公式(Fluent Moment 查看离心泵扭矩M-N/S);
目前,对于离心泵CFD仿真应用已经非常成熟,计算仿真精度也非常高;
笔者之前也做过多次关于离心泵的仿真分析,但不确认是什么原因(可能是三维软件软件间的兼容性问题)导致拿到的三维模型导入ANSYS CFD前处理软件后,对蜗壳和叶轮进行封闭,流体域抽取以及网格划分操作比较繁琐和耗时,尤其是对“Interface”的处理(封闭面与模型间存在漏洞,叶轮和蜗壳水体域共节点网格失败等等);
而现如今,借助Fluent Meshing的“Fault-tolerent Meshing”工作流能够大大的减低模型前处理和网格的难度,提高工作效率,所以忍不住赶紧整理分享,希望对大家的CFD仿真学习和工作带来帮助。
