CFD应用解决大型汽轮发电机的通风问题

1

CFD应用解决大型汽轮发电机的通风问题


1

汽轮发电机的原理及结构

汽轮发电机是一种交流电机,是同步发电机的一种,其转子的转速n(r/min)与电网频率f(Hz)之间有着恒定的比例关系,即n = 60f/p,式中 p—电机的极对数。
汽轮发电机由汽轮机驱动,由 “锅炉”产生的过热蒸汽进入汽轮机内膨胀做功,使叶片转动而带动发电机发电,做功后的废汽经凝汽器、循环水泵、凝结水泵、给水加热装置等送回锅炉循环使用。

CFD应用解决大型汽轮发电机的通风问题的图1

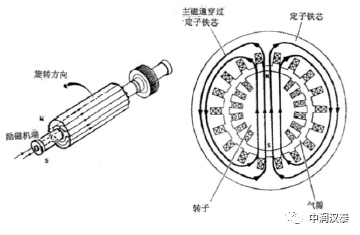

  • 转子旋转时,转子铁心与定子铁心形成磁场回路, 旋转磁场的磁力线切割定子线圈而产生感应电势即电压,该感应电势通过主引线输出,与变压器、电网相连接,即将机械能转为电能可以向千家万户供电

  • 定子绕组是发电机的核心部分

  • 转子绕组为产生磁力线源所以亦称励磁绕组

  • 定子:高电压、大电流

  • 转子:高机械强度

CFD应用解决大型汽轮发电机的通风问题的图2

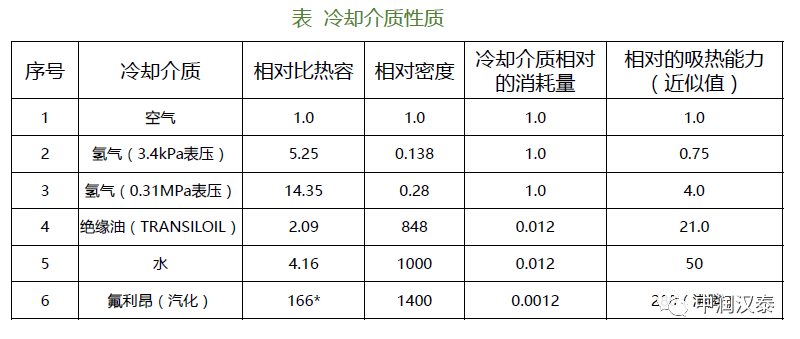

汽轮发电机的冷却,无论是空冷、氢冷、油冷或水冷都是利用流动的气体或液体冷却介质的“比热”带走热量的,在汽轮发电机内部密封循环的气体压力愈大、密度愈高、容积比热愈大,带走的热量愈大。液体介质蒸发时所能吸收的热量则要比“比热” 大得多。发电机中冷却介质的基本要求是比热容(或汽化热)大、粘度小、导热系数大、密度小、介电强度高,且应无毒、无腐蚀性、化学稳定、价廉易得。

CFD应用解决大型汽轮发电机的通风问题的图3

CFD应用解决大型汽轮发电机的通风问题的图4

电机结构

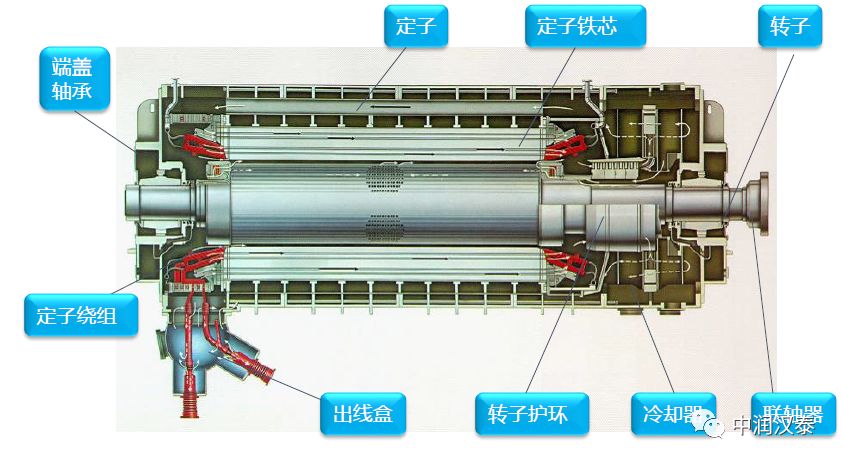

定子部分:定子机座、铁心定子线圈及装配、轴承、端盖、油、密封等、出线盒、冷却器

转子部分:转轴、转子线圈、槽楔、护环、中心环、风扇、联轴器等

CFD应用解决大型汽轮发电机的通风问题的图5

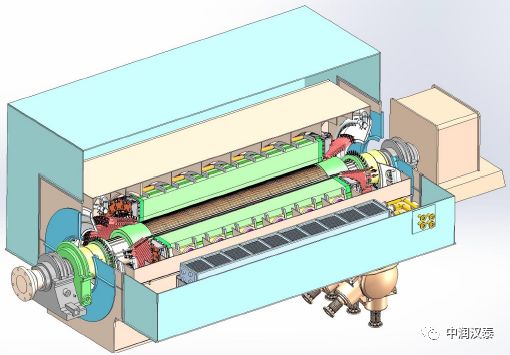

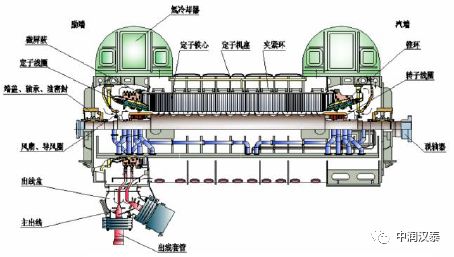

双水内冷发电机结构

CFD应用解决大型汽轮发电机的通风问题的图6

2

汽轮发电机的通风及CFD应用

按冷却介质分类: :空冷(QF)、全氢冷(QFN)、水氢氢(QFSN)、双水内冷(QFS)、蒸发冷却(QFSF)

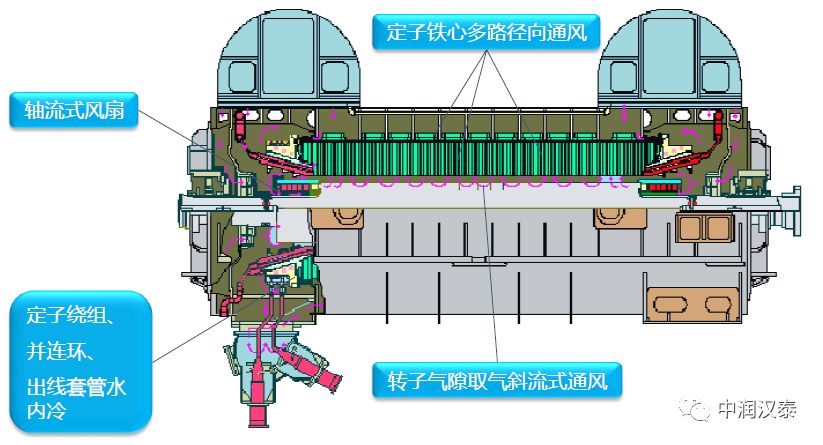

按转子冷却方式分类:副槽通风(如:QF及QFSN-300)、气隙取气(如:QFSN-600)、轴向-径向(如:QFSN-1000)

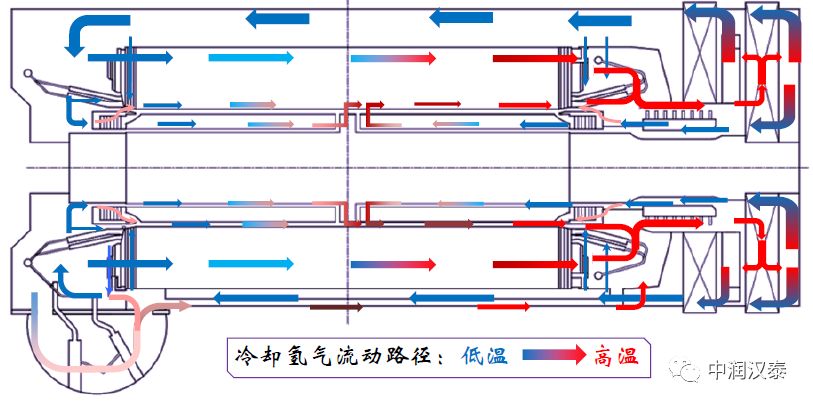

1000MW水氢冷发电机通风图

CFD应用解决大型汽轮发电机的通风问题的图7

600MW水氢冷发电机通风图

CFD应用解决大型汽轮发电机的通风问题的图8

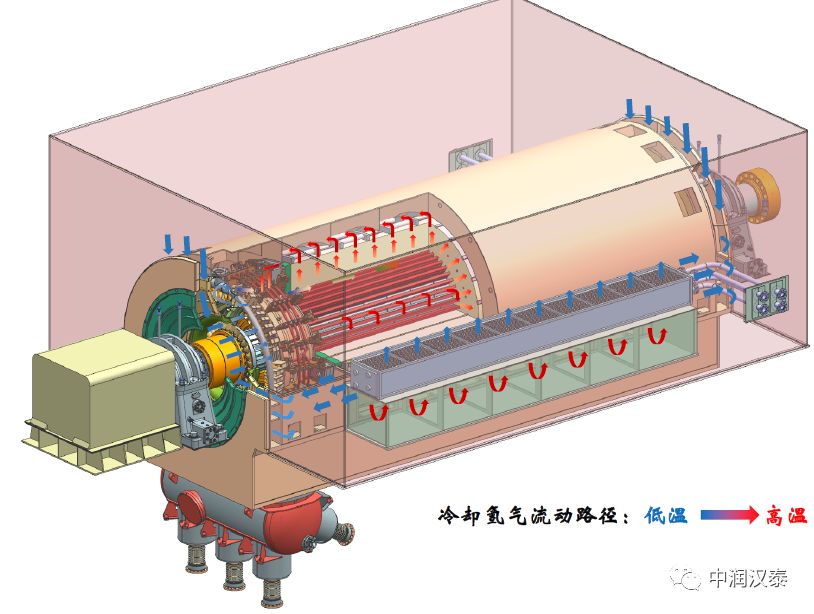

660MW双水内冷发电机通风图

CFD应用解决大型汽轮发电机的通风问题的图9

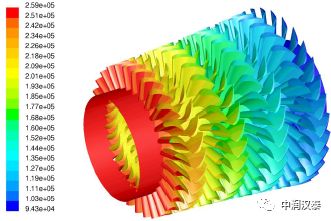

CFD模拟后处理

CFD应用解决大型汽轮发电机的通风问题的图10

CFD应用解决大型汽轮发电机的通风问题的图11

CFD应用解决大型汽轮发电机的通风问题的图12

CFD应用解决大型汽轮发电机的通风问题的图13

CFD应用解决大型汽轮发电机的通风问题的图14

3

CFD应用实例

某电厂两台QFS型300MW双水内冷发电机,增容改造后在电厂运行测试中,都发现铁心端部出现过热现象。在汽、励两端靠近边段铁心处,分别装有高度为10mm的径向挡风板。

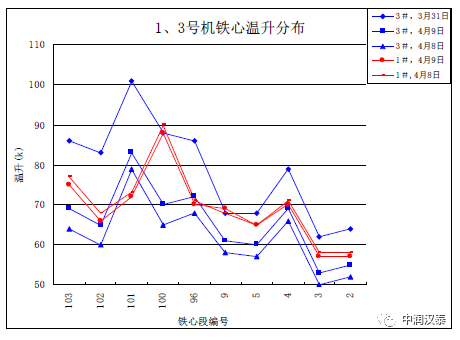

两台发电机不同段铁心轭部温升分布

CFD应用解决大型汽轮发电机的通风问题的图15

建立数值模型进行CFD分析,由于汽端和励端关于铁心中心线对称,因此,计算取一半铁心。

CFD应用解决大型汽轮发电机的通风问题的图16

CFD应用解决大型汽轮发电机的通风问题的图17

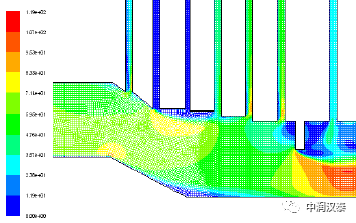

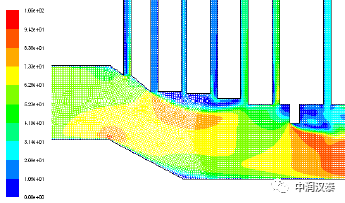

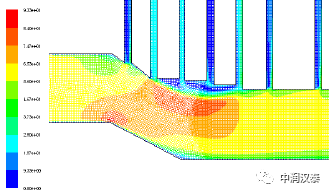

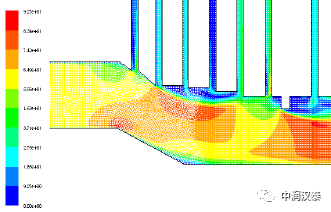

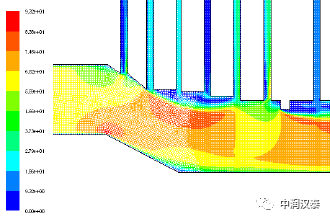

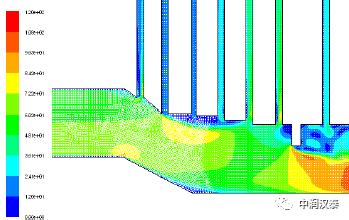

径向挡风板高度分别为0、10、15、20、25及30mm时,靠近挡风板处的速度等值线分布,依次如下。

CFD应用解决大型汽轮发电机的通风问题的图18

CFD应用解决大型汽轮发电机的通风问题的图19

CFD应用解决大型汽轮发电机的通风问题的图20

CFD应用解决大型汽轮发电机的通风问题的图21

CFD应用解决大型汽轮发电机的通风问题的图22

CFD应用解决大型汽轮发电机的通风问题的图23

  • 随着挡风板高度的增加,位于来流上游的98、97号风道,流量也随之增加,这与流体运动定性判断一致;

  • 在其高度低于10mm时,100号风道流量均较小,容易形成局部过热,这与电厂实测数据是一致的:热点出现在100号风道的两侧,即100或101档铁心轭部;

  • 挡风板高度不宜过大:如挡风板高度增加到30mm时,边段101、102号风道的流量会急剧下降;

  • 部分风道流量为负值,是因为空气流动产生了倒流,从计算角度来考虑,这种情况是有可能发生的:由于气隙进口处压力较大,气流速度较高(约60m/s),局部会产生负压区,因而,导致空气倒流。(这一现象已经通过试验测量得到证实)

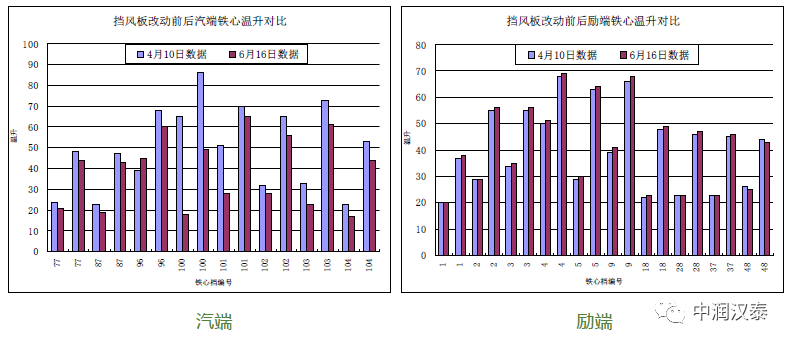

按照上述计算结论进行了改动:将汽端挡风板由原来的10mm改为20mm。将电厂的实测值绘成柱形图,改动前后汽、励两端铁心温升为:

CFD应用解决大型汽轮发电机的通风问题的图24

  • 图中,横坐标为铁心编号,每一编号中,左、右两侧分别代表铁心齿部、轭部的温升;为了在同一基准上进行比较,纵坐标为汽、励两端相对于各自进风温度的温升。

  • 调整挡风板高度收到了明显的效果:在不显著增加励端铁心温升的前提下,汽端铁心温升有所降低;

  • 最关键的一点,汽端原来出现热点的第100档铁心,轭部温升由86K降为49K,齿部温升由65K降为18K,下降幅度最大,这与表2中的分析结果一致:第100档铁心两侧风道(第100、99号风道)总流量增加的幅度最大。

  • 通过与电厂试验结果对比,验证了CFD分析结果的可靠性。
