CATIA 设置小笔记

I 设置工程图标准以及安装字体FangSong_GB2312 (TrueType)

FangSong_GB2312 (TrueType)

上面这一行字是方便复制，因为在设置标准字体的时候不能选择，只能手动输入和粘贴。

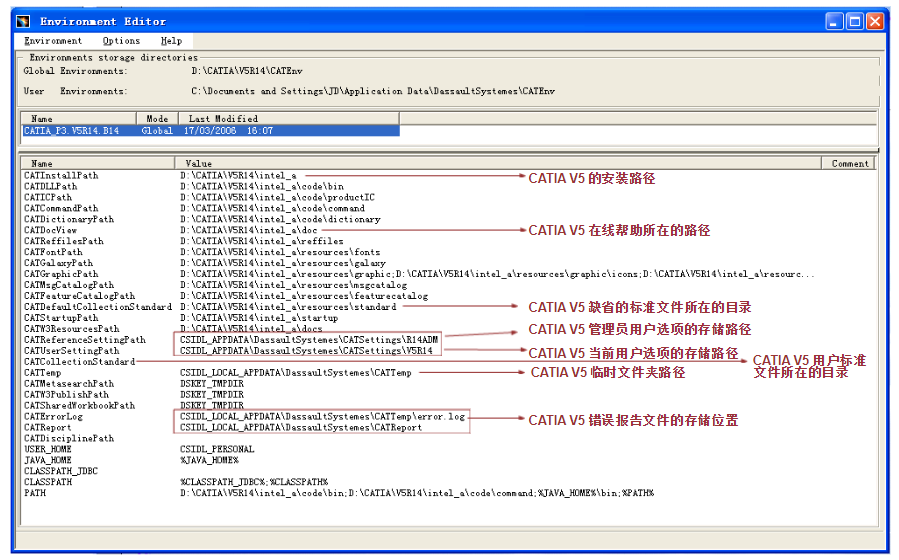

个人是从GitHub下载的FangSong_GB2312 (TrueType)字体，原文链接即为下载地址。以下为环境的路径详解

 https://github.com/XiangyunHuang/fonts/blob/master/FangSong_GB2312.ttf

1先进入管理员模式

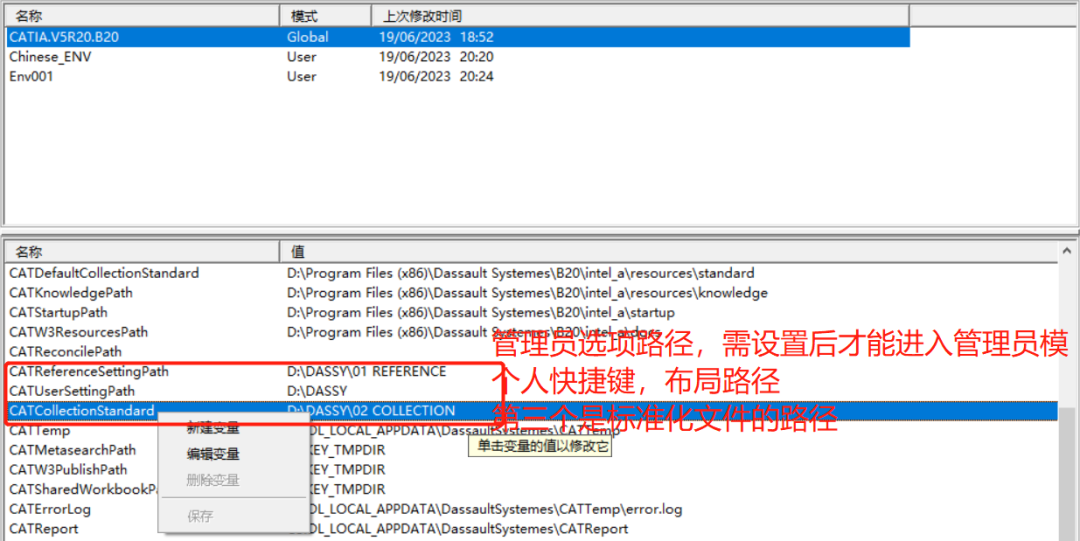

2在环境设置路径下设置好：管理员选项路径、个人设置路径、标准储存路径

          里面设定CATReferenceSettingPath的值就可以，其值可以随便设定一个存在的文件夹（文件夹名必须是英文），设置好后，win+R里输入 cnext（这里有一个空格）–admin 就可以进入CATIA的管理员模式，当然也可以win+R里输入 cnext 可直接启动CATIA。

建议也设置一个CATcollectionstandard的路径，方便后续其它个人环境调用标准，等创建好其它个人环境时，将这个路径改为统一后，便可正常调用，不然例如工程图里面可能出现能识别到你自己创建的标准，但是在实际进行标注的时候无法进行使用。

注意：在设置CATIA的环境编辑器时需要在系统管理员模式下运行才可以，如果进行系统提示你不是系统管理员，你是无法对环境编辑器进行编辑的

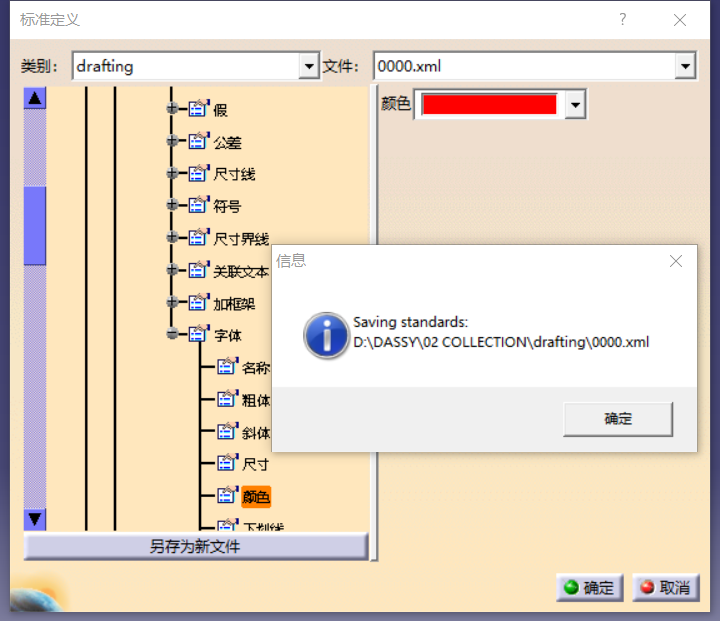

3可再度另存为或者点击确定，他会保存在你上图设置的CATcollectionstandard文件夹里面，完成如上设置，便可以在其它个人设置里面成果调用，可设置多个CATIA，每个CATIA 不同设置。但是可以调用同一标准。

我自己设置了几种不同配置的CATIA设置，例如一个中文，一个英文，对照学习，一个是初始默认设置的CATIA我没有改过设置，用作备份，万一后面的被我修改混乱了可以用它来复原。

↓↓

↓↓

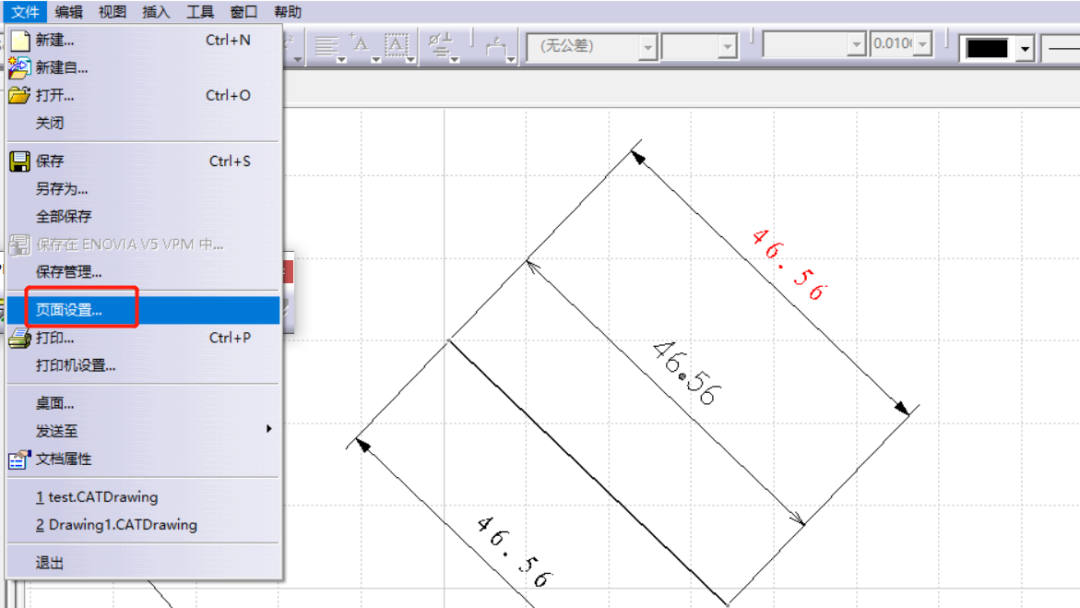

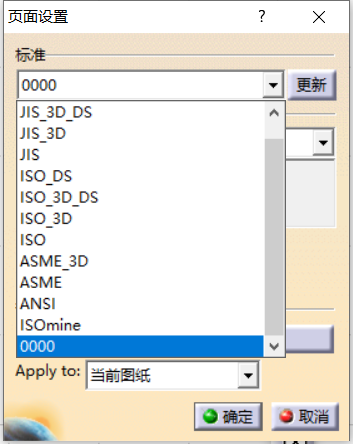

4当同一张图纸需要调用不同标准的标注格式时，可直接在 文件》页面设置 调用不用的标准（再次强调要看你所新建的标准 . xml文件是否在你上面设置的CATCollectionStandard路径里面）

↓↓



II 工程图中调整尺寸的标记

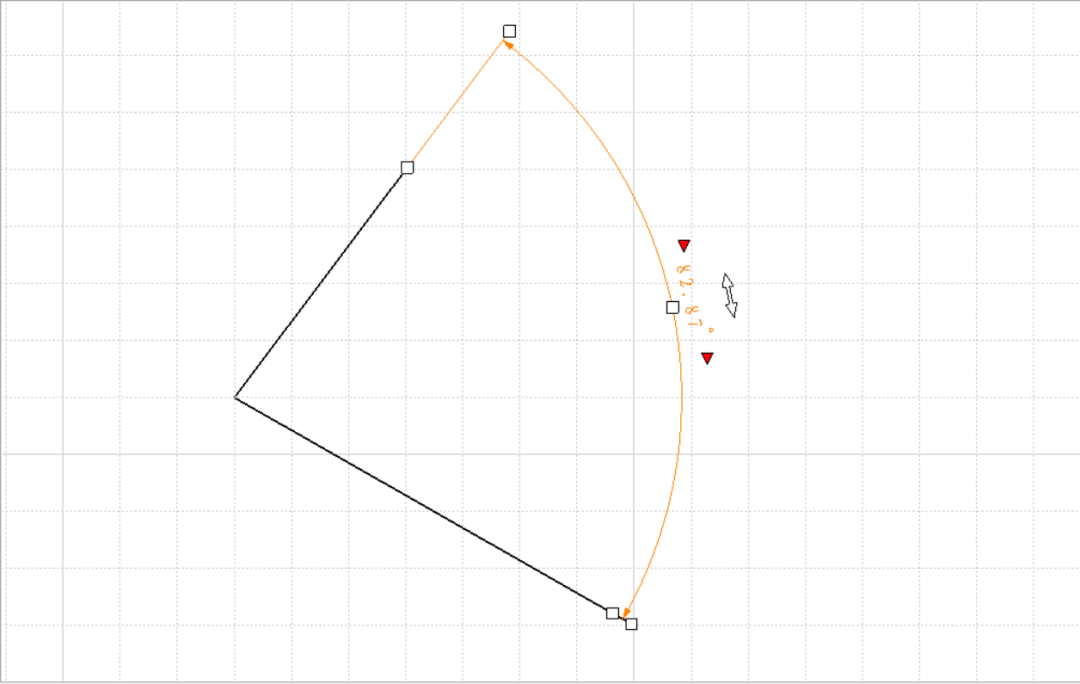

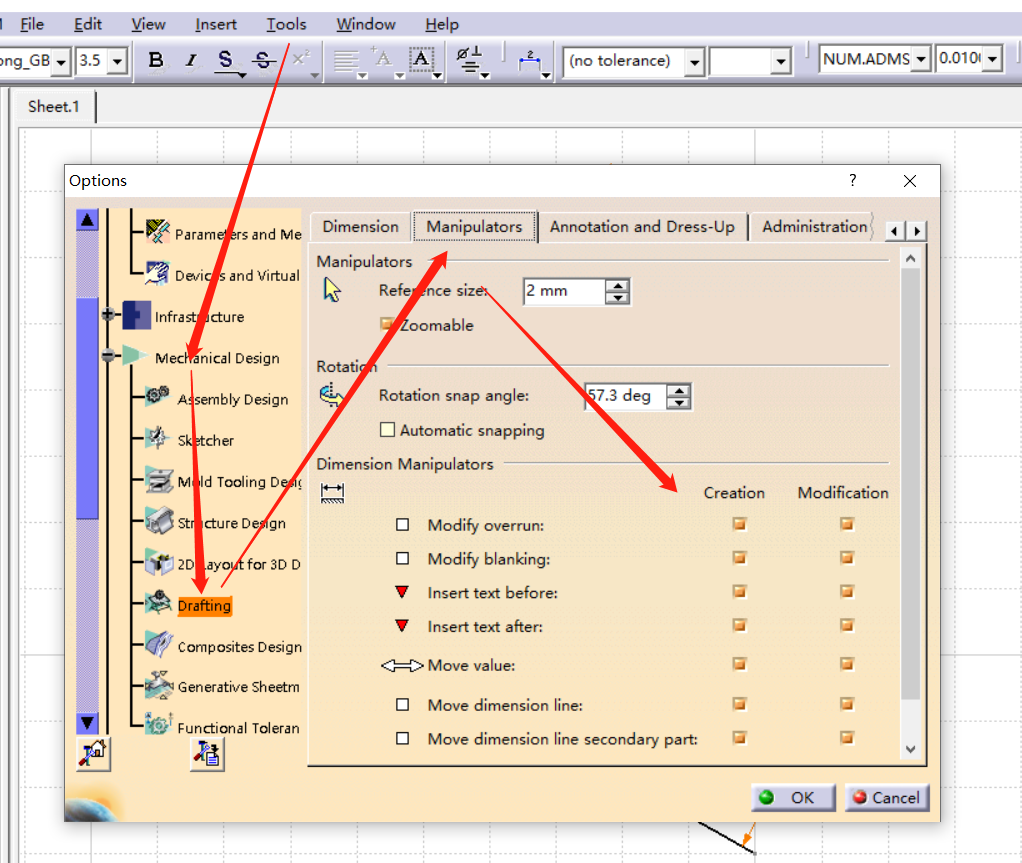

当需要如图所示点位的调整标记时

按照如下图设置



III 跳过视角动画

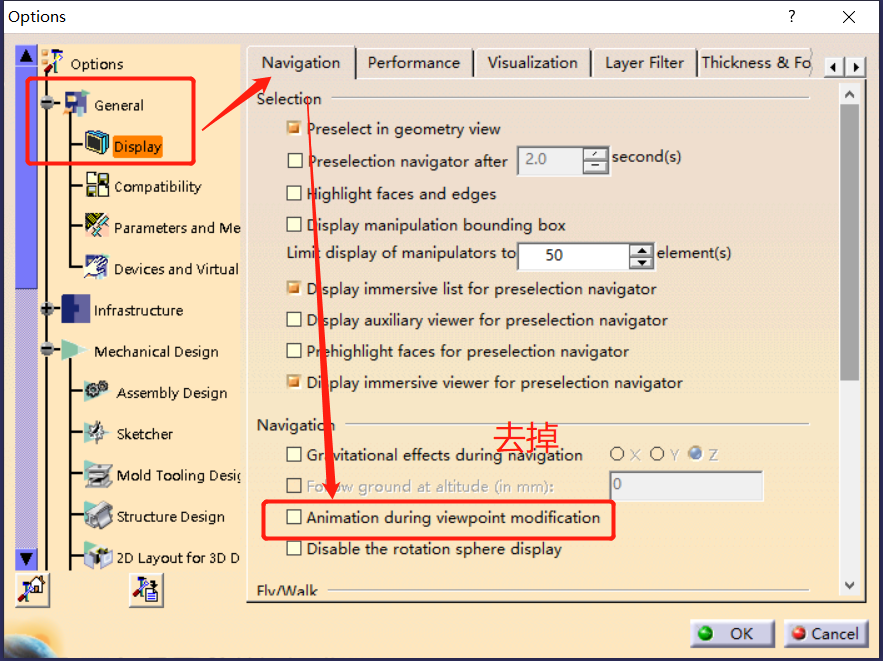

默认在移动、旋转、放大视角时会有动画，导致画图缓慢，可通过以下设置跳过动画

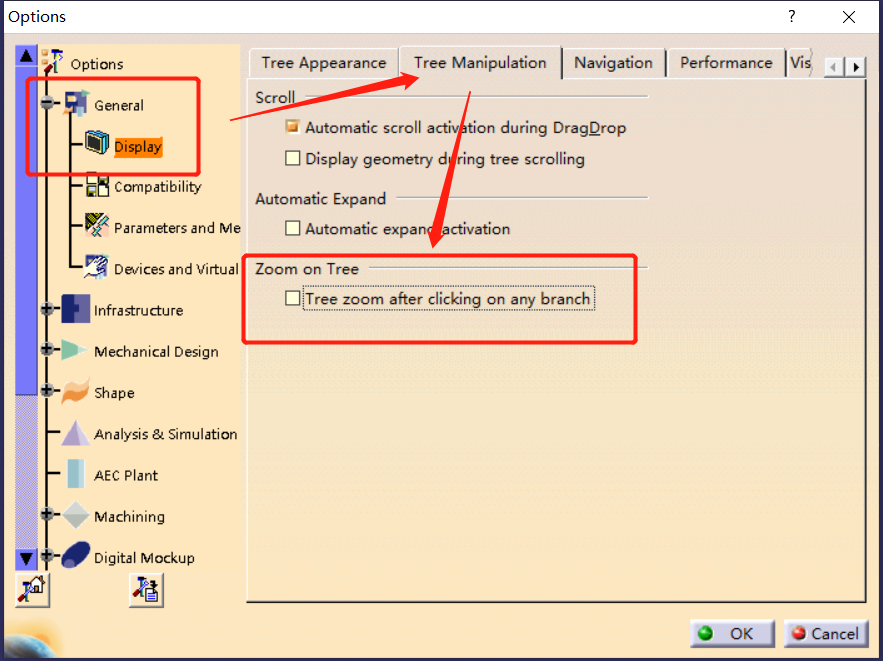

IV 结构树缩放

在点击结构树时容易点错，导致实体建模变灰，无法编辑，和点击右下角小坐标轴的效果相同，可按照以下设置，设置之后点击结构树将没有反应



V 轴系和平面大小

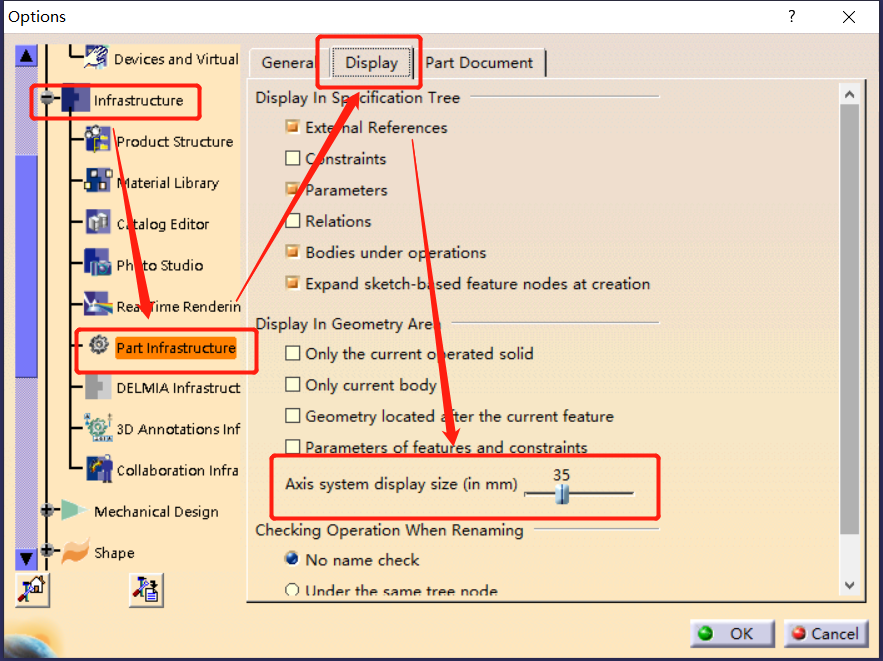

有时候新建的轴系和初始平面很小，为方便建模过程中选中，可按照以下位置自由设置轴线和平面的显示大小



VI 启动时阻止新建Product

Catia启动时会自动新建product，会延缓软件启动速度，可按照以下设置不让CATIA新建product

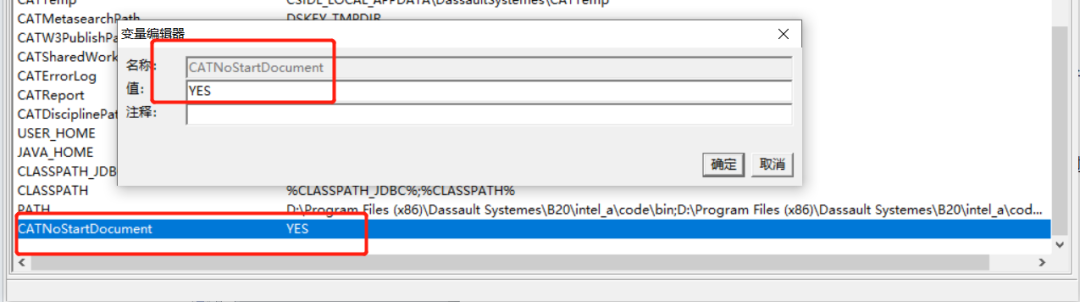

在环境编辑器里，新建变量



名称输入：CATNoStartDocument

值：yes

VII 工程制图中过载属性的用法

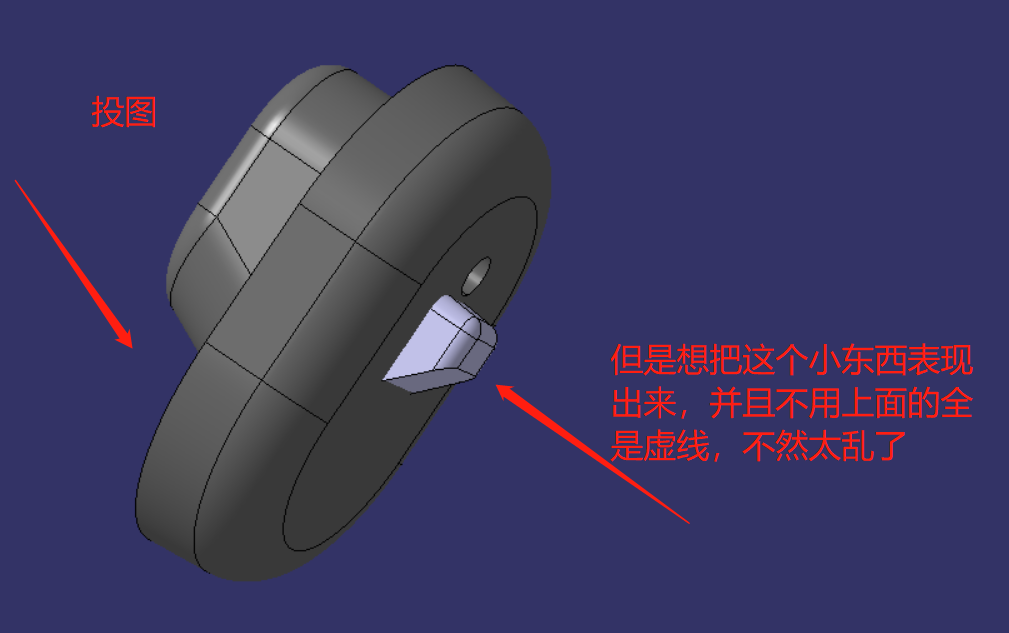

当在装配体中，需要对背面某part实体进行单独虚线显示，而正面主体不需要虚线时需使用过载属性。例如

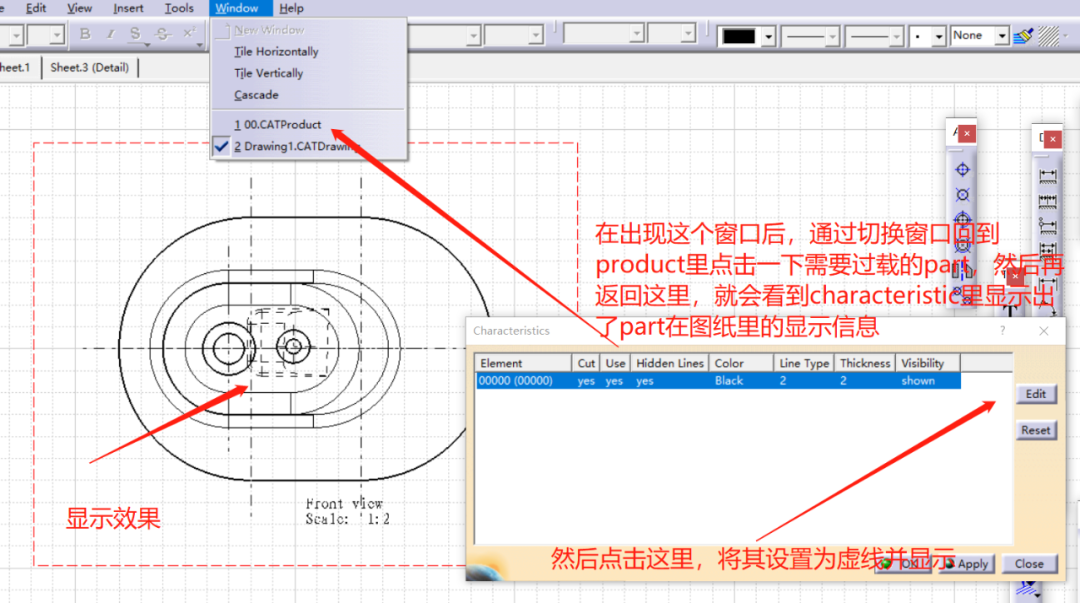

两种方法，一种点回装配体直接选取，一种是在图里先显示虚线，然后选中过载，然后隐藏虚线，但是过载也会被隐藏掉，在重新在过载里面就会显示

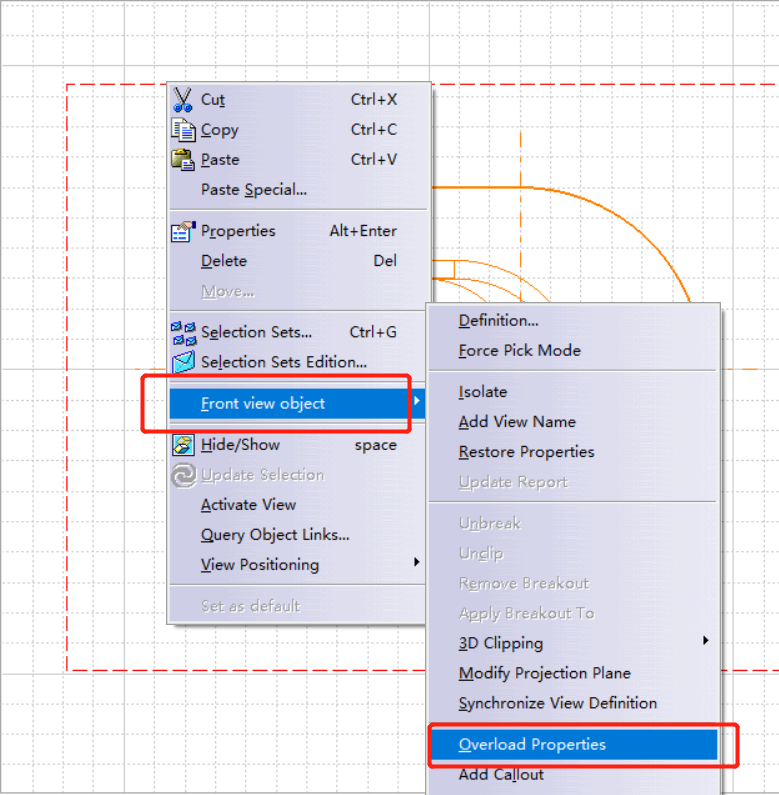

方法一

↓↓

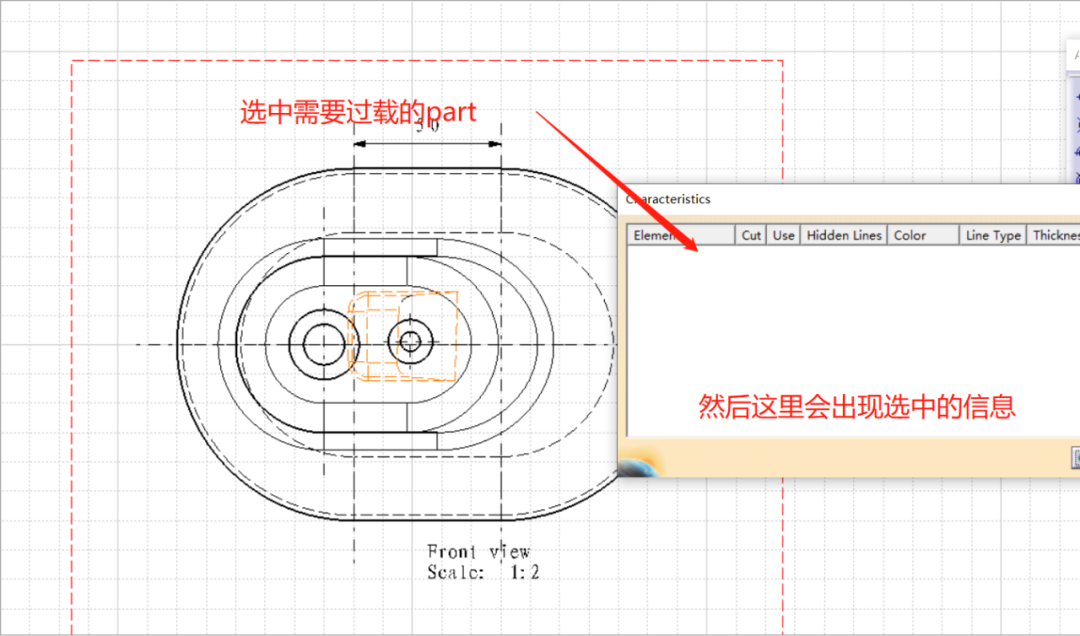

方法二

↓↓

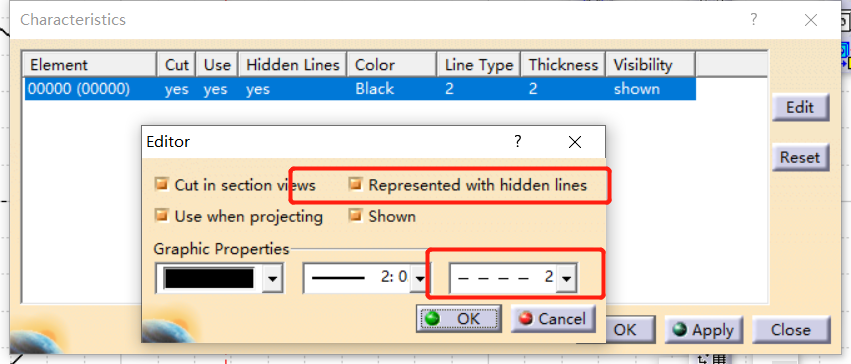

注意这一步需要将edit将选中的part实线改为虚线，否则后面当你隐藏掉虚线再进入过载界面时，将看不到过载的信息的，所以需要改为虚线。

当改完为虚线之后进入属性里将虚线隐藏。

然后再进入过载界面就能看见你刚刚过载的part，把他设置为按隐藏线显示便可。
