0、需求说明

使用 ansys maxwell 对电缆线电场进行计算。

• 电缆尺寸

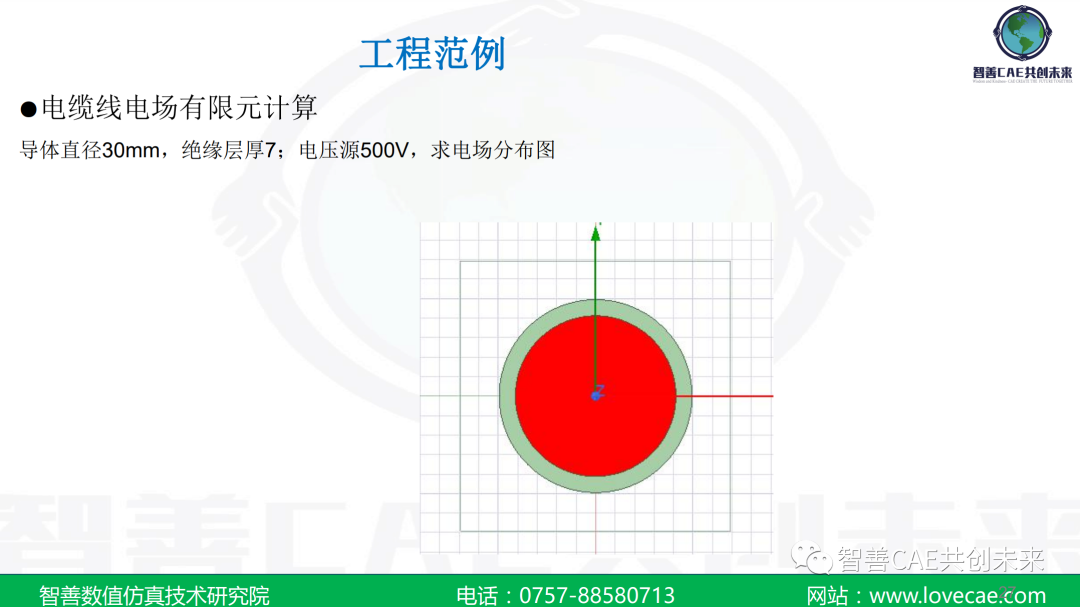

铜芯半径为 15mm，绝缘体层为 7mm。以下为电缆线横截图

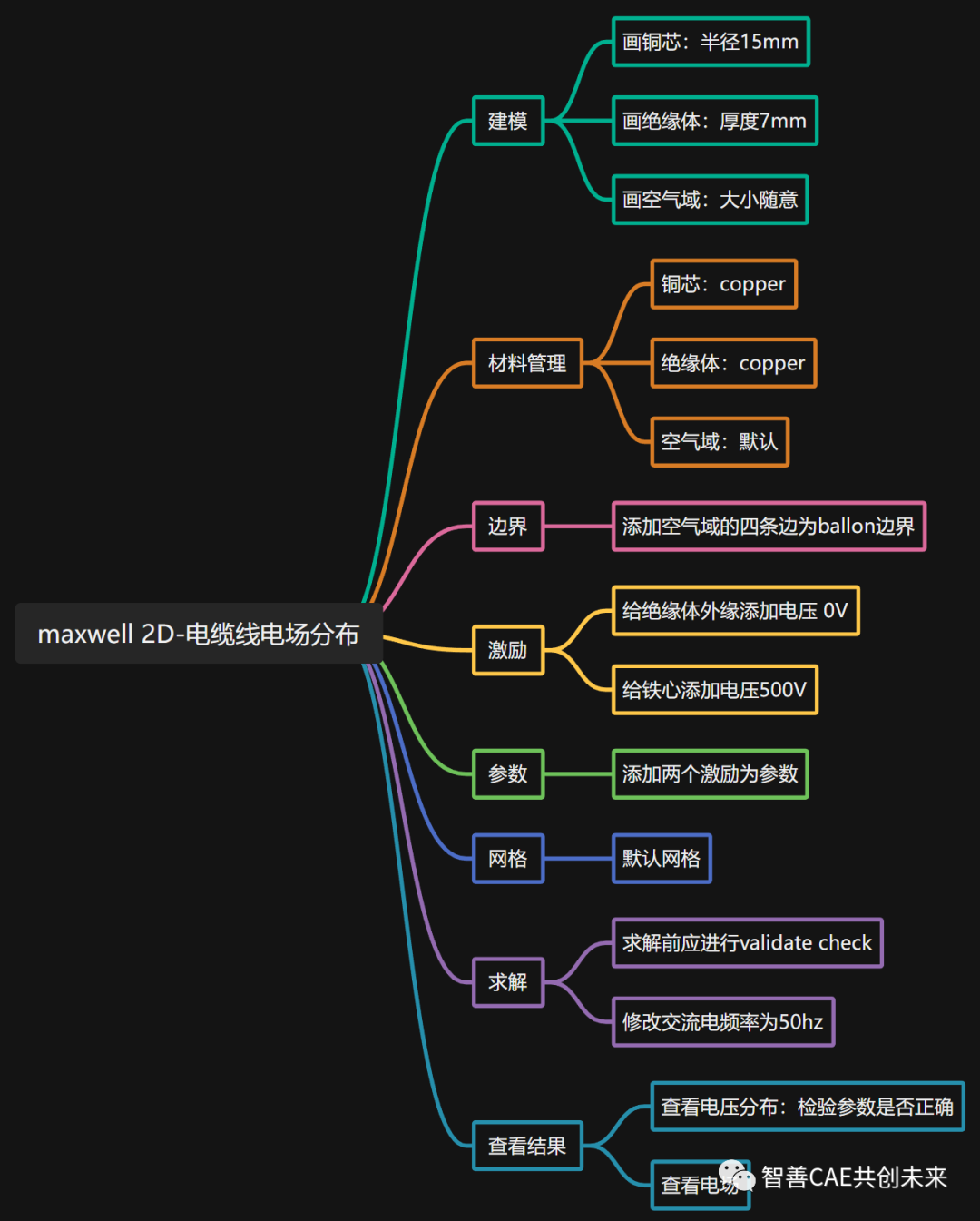

• 求解操作整体流程

首先使用maxwell 2D设计，并设置solution type为 AC conduction，然后分别进行以下操作即可。

• 常见问题

  界面上选择对象时，要注意selection mode

1、插入maxwell 2D 并选择求解类型

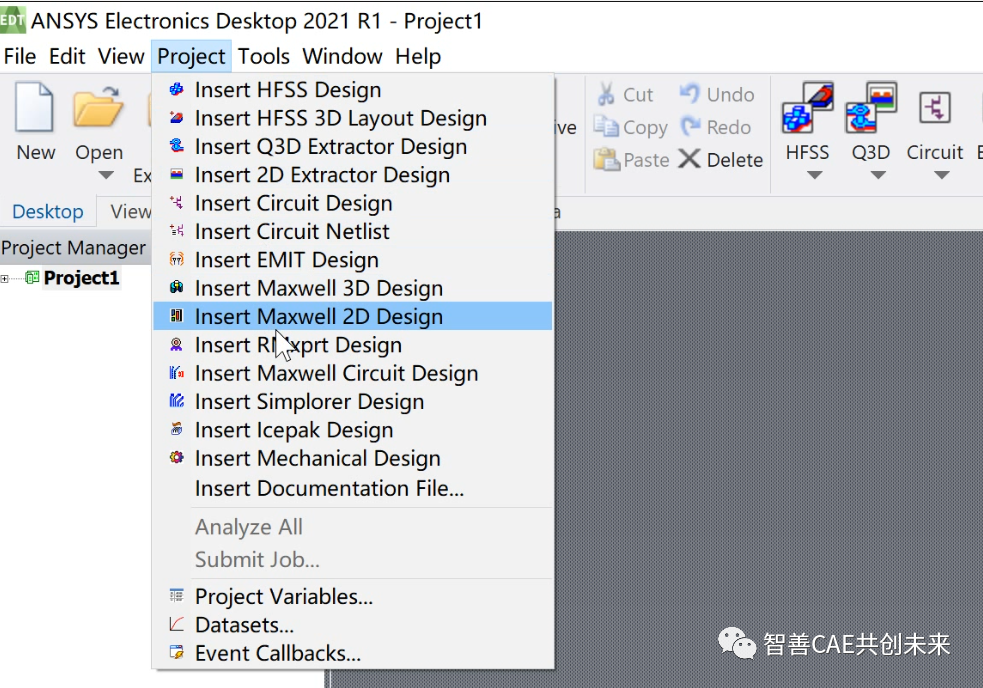

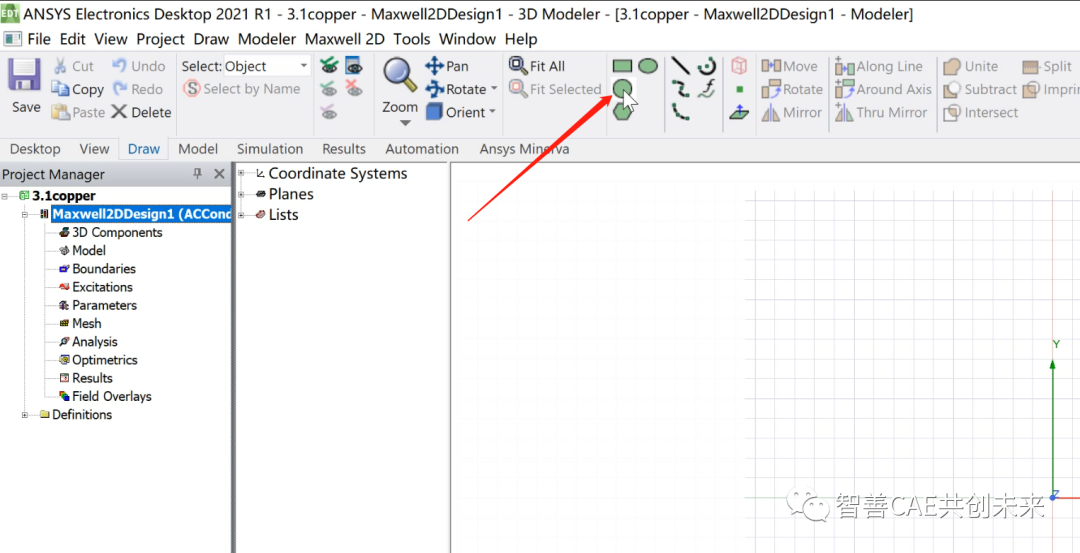

插入maxwell 2D设计

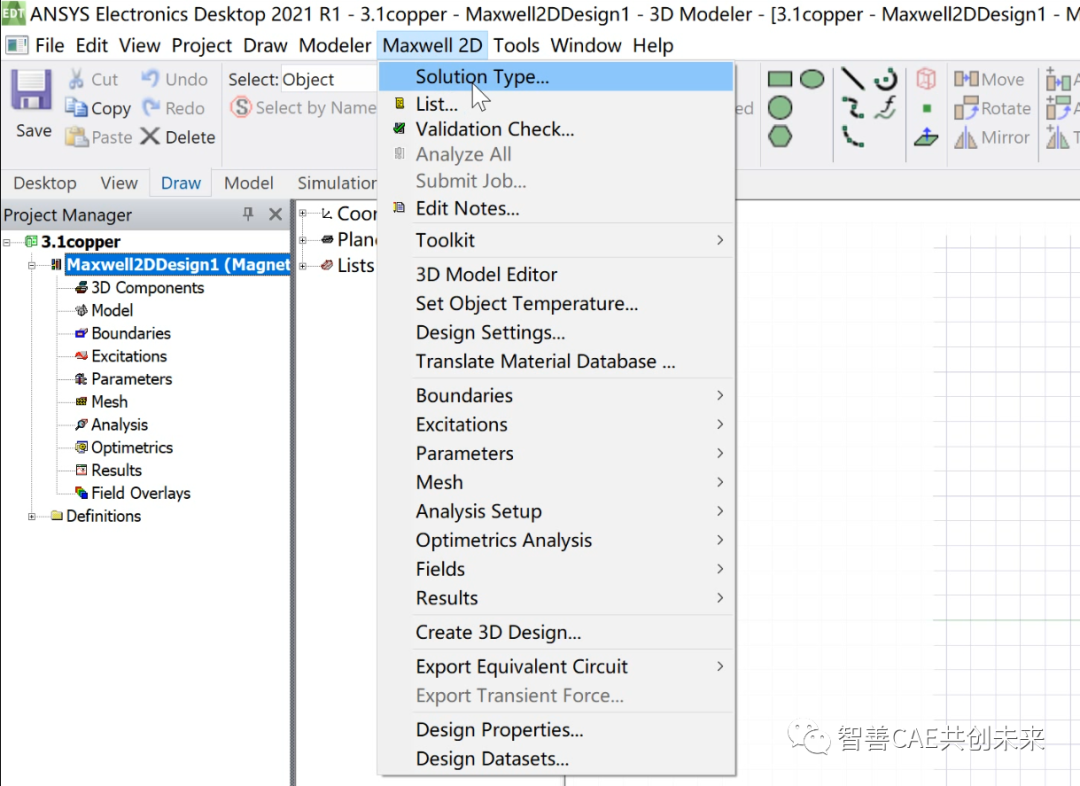

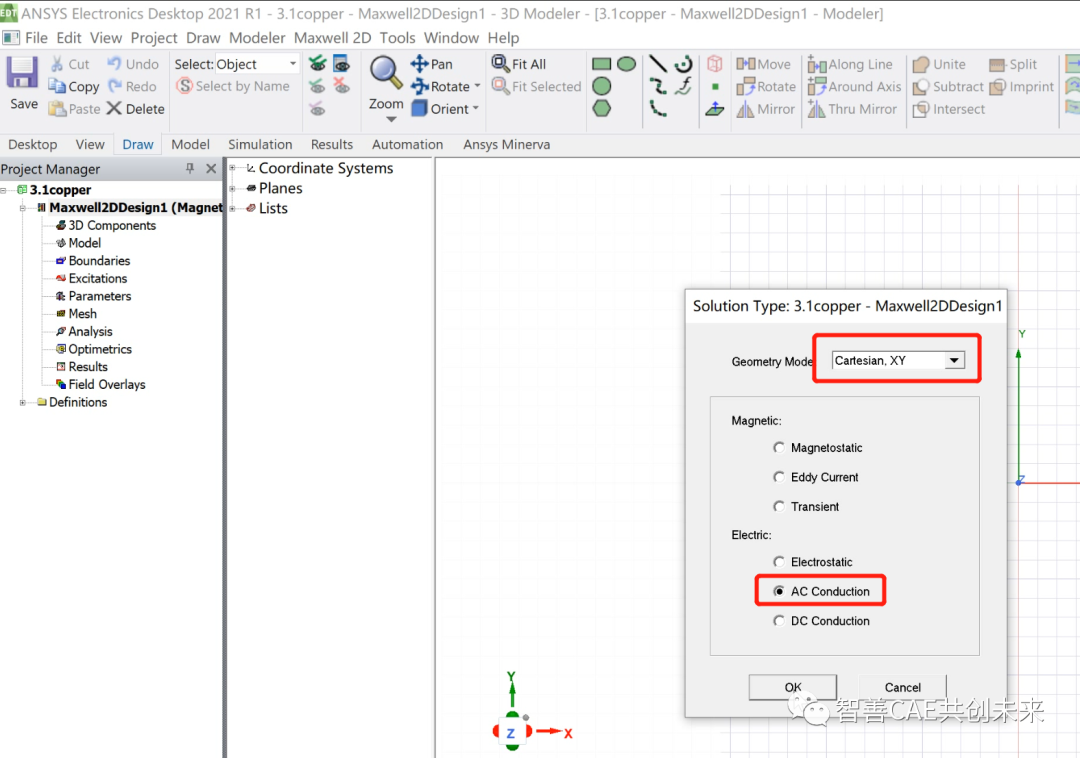

设置求解类型

设置求解类型为交流电场或静电场

2、建模

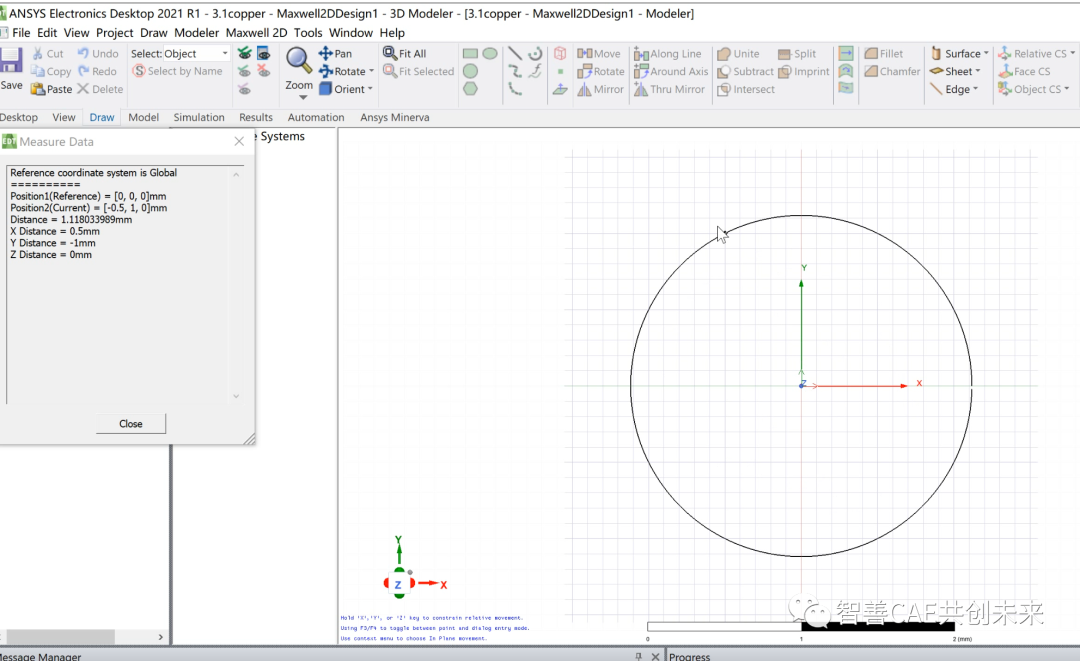

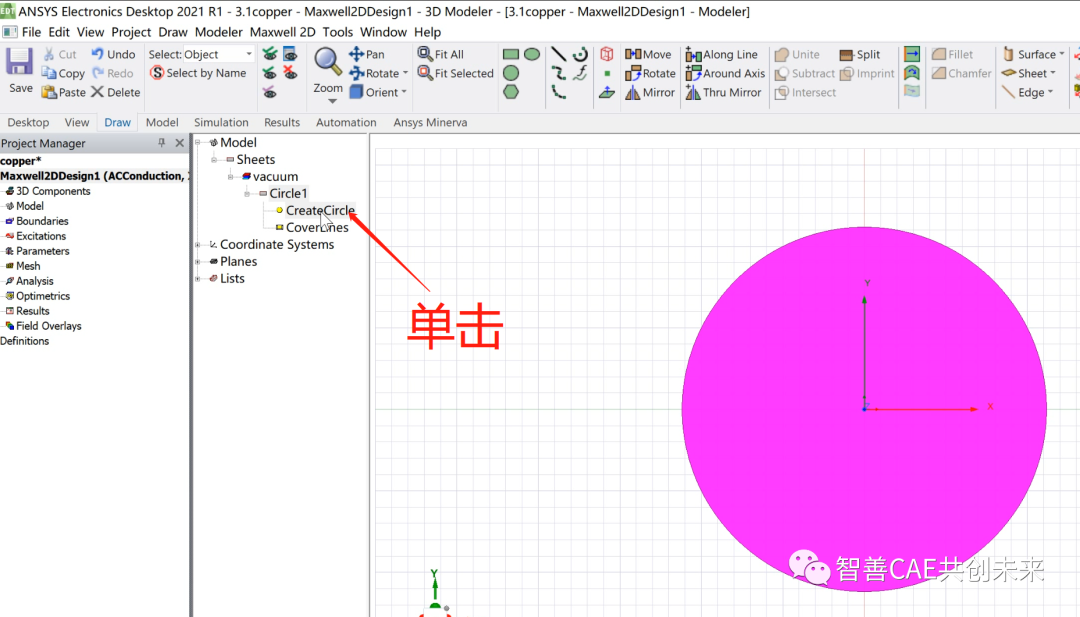

先画一个小园

设置圆属性

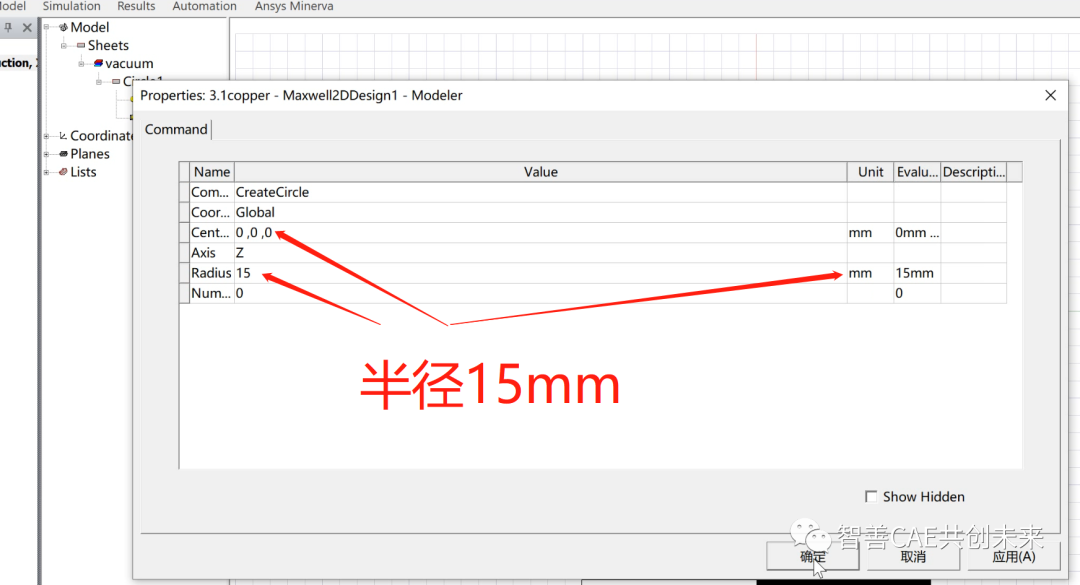

圆的半径为 30/2=15mm，圆心为原点

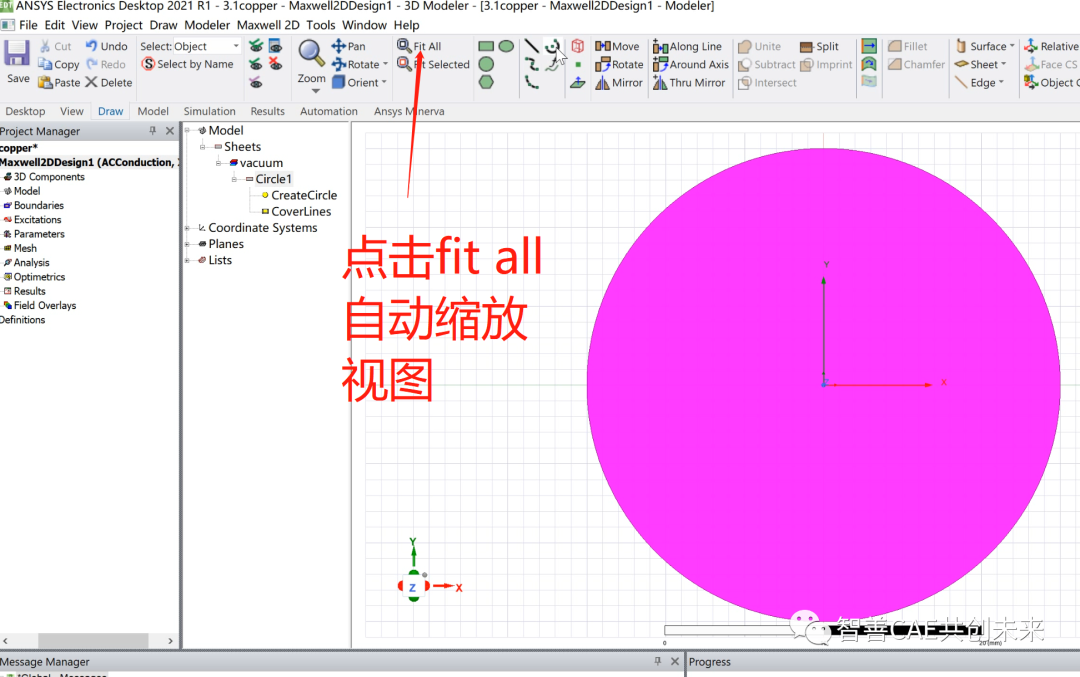

建模画板自动适应模型大小

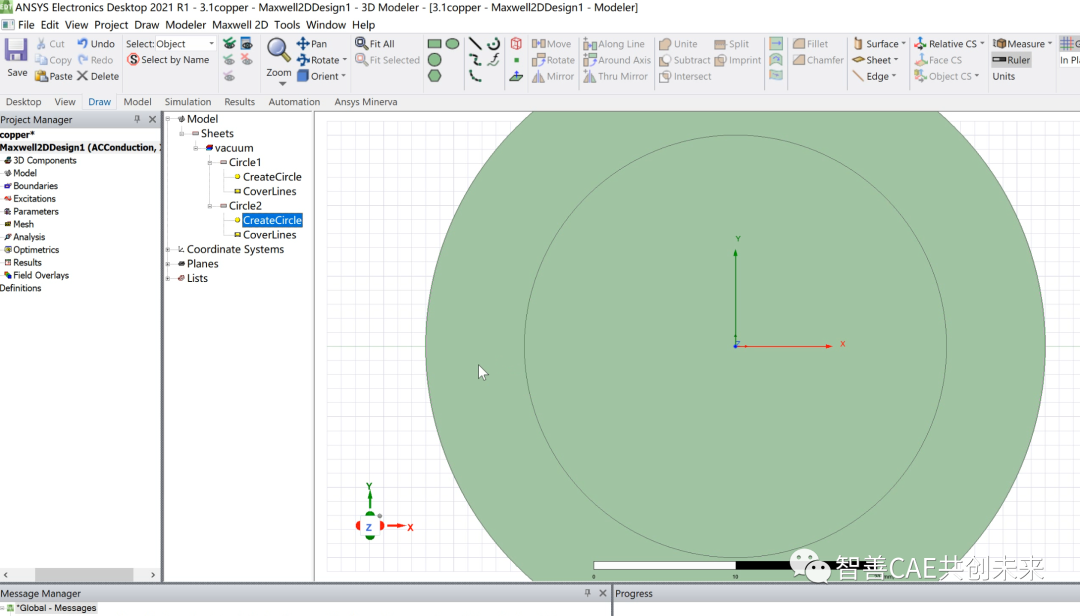

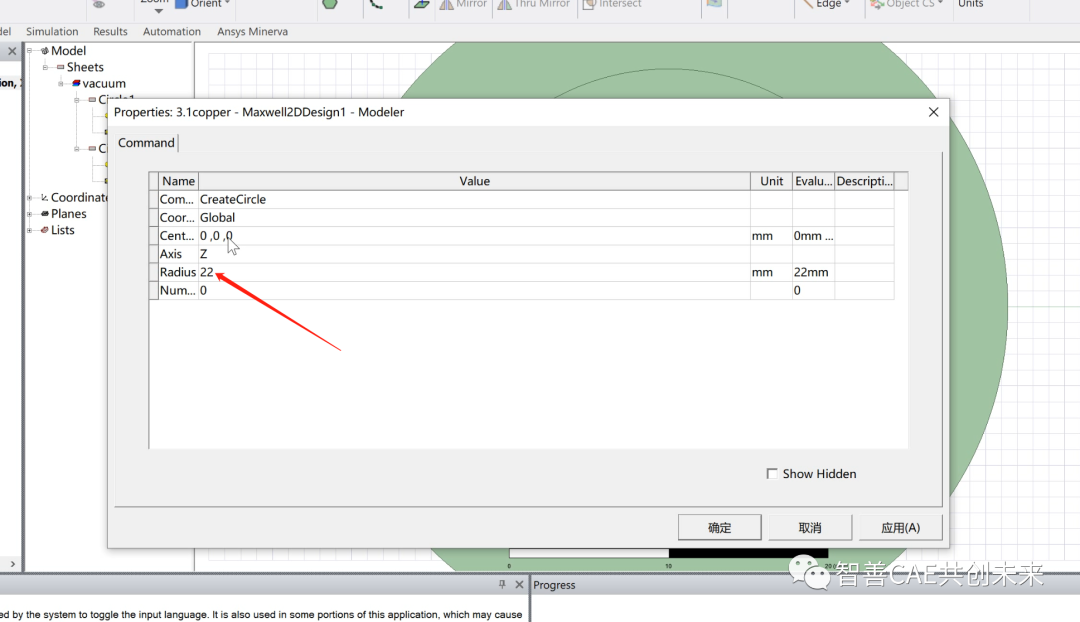

画另外一个大圆，并设置半径

大圆半径为 15+7=22mm

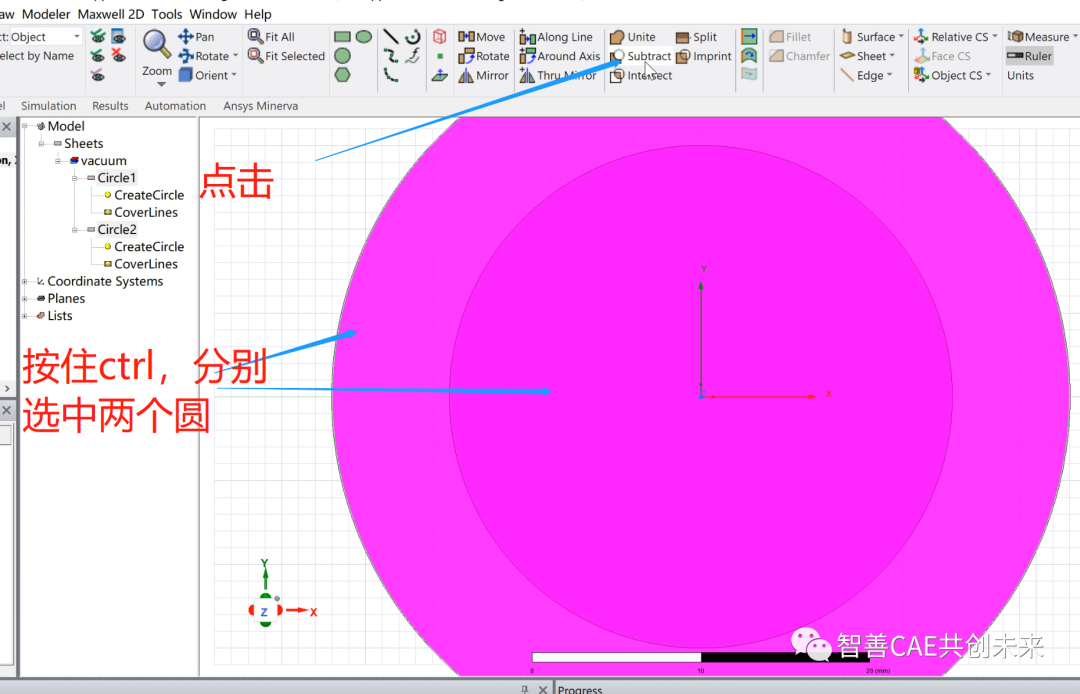

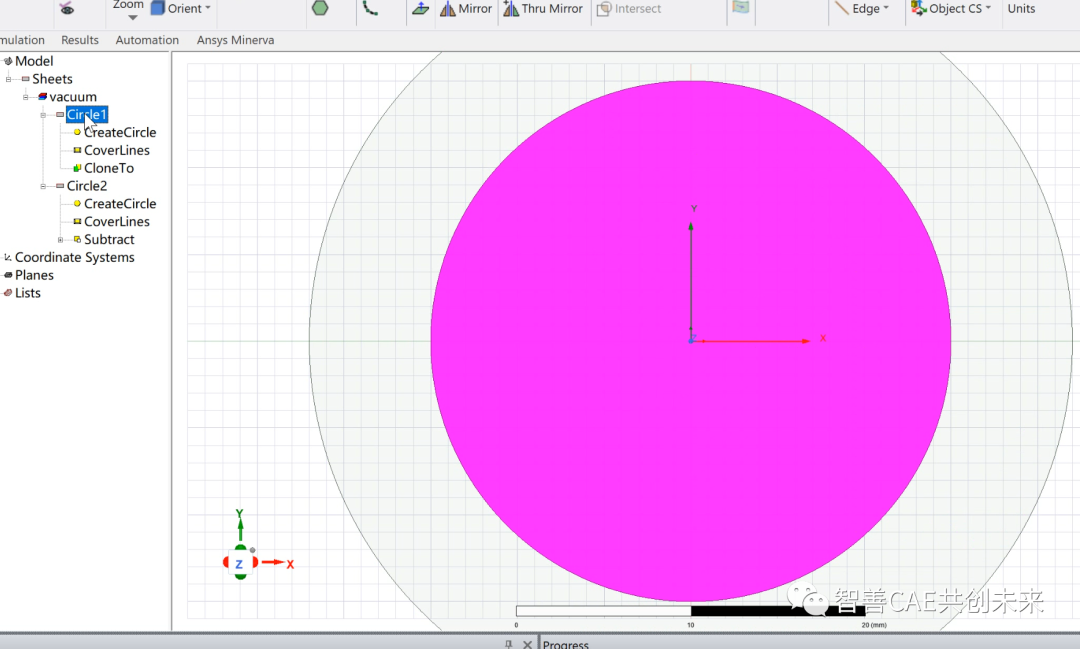

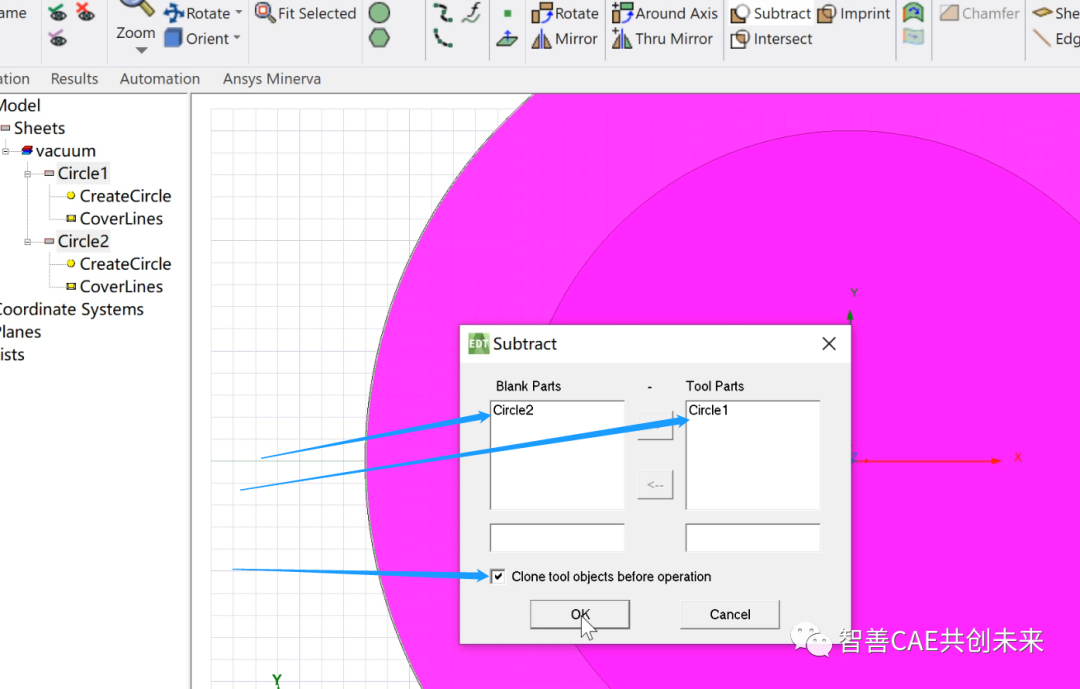

对两个圆进行分离

复制分割工具圆

这样，大圆保留部分为绝缘体部分

保留的工具圆为铜芯

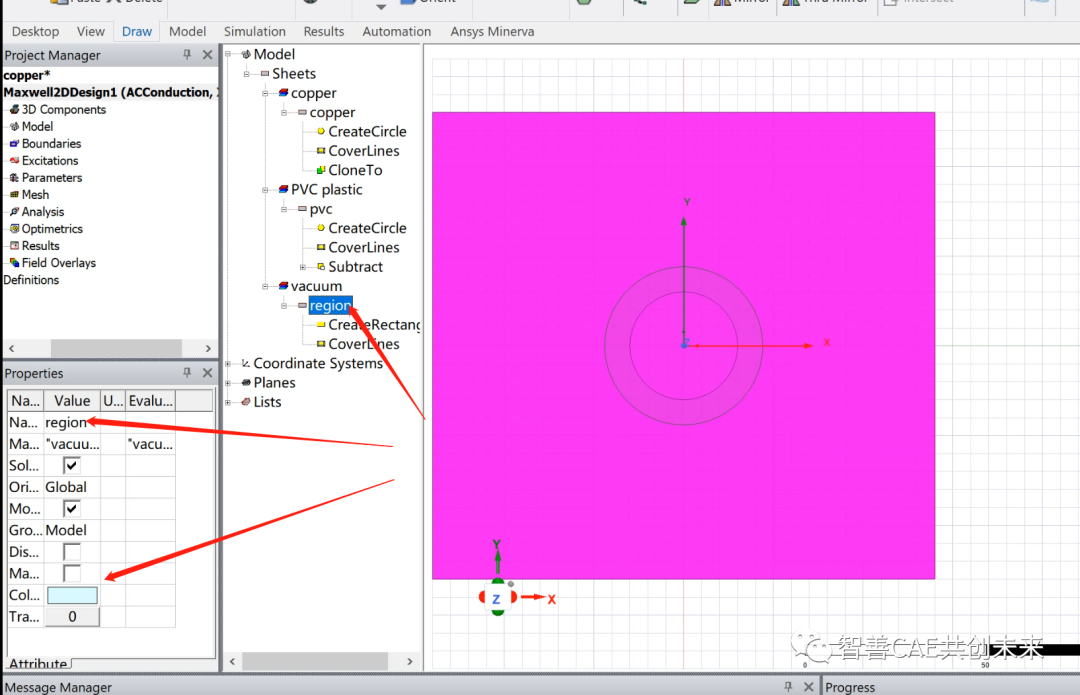

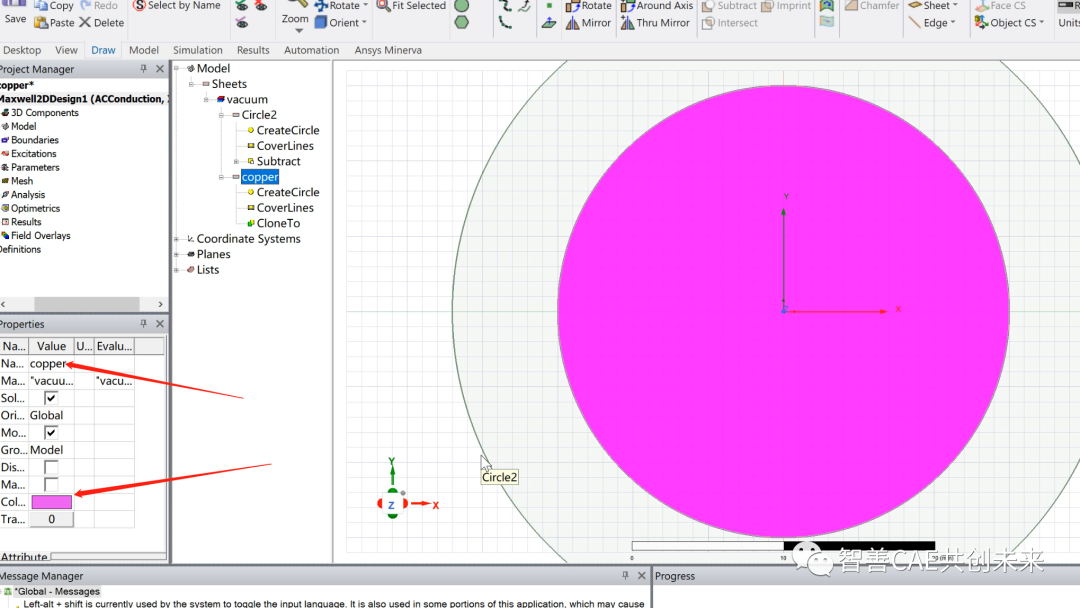

修改小圆铜芯名字和颜色，便于区分

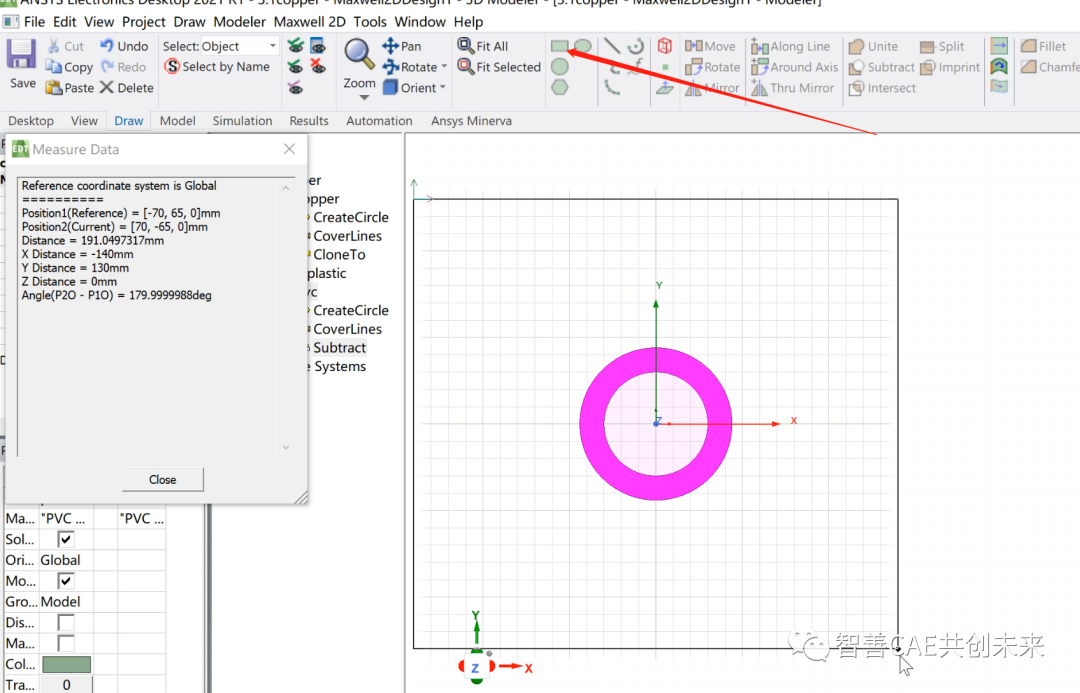

新建长方形为求解域

3、分配材料

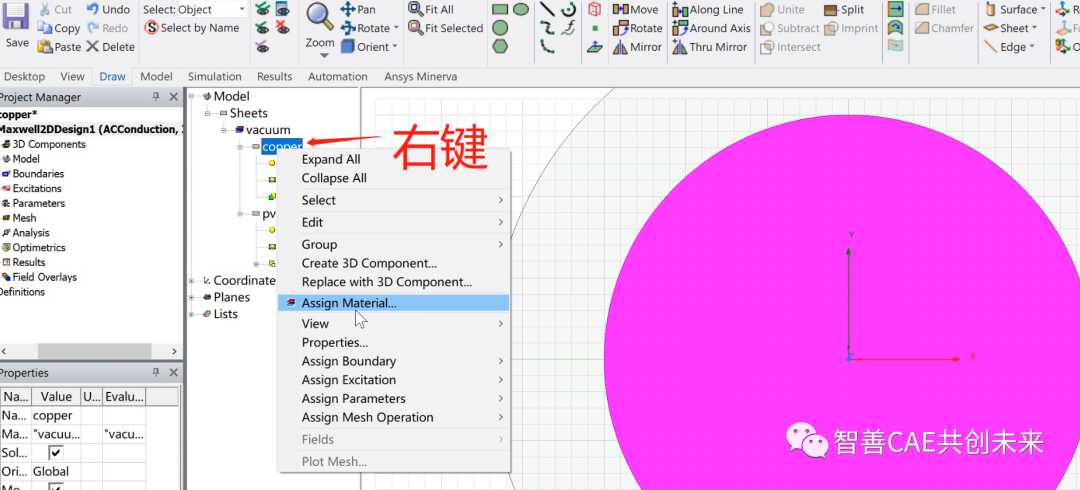

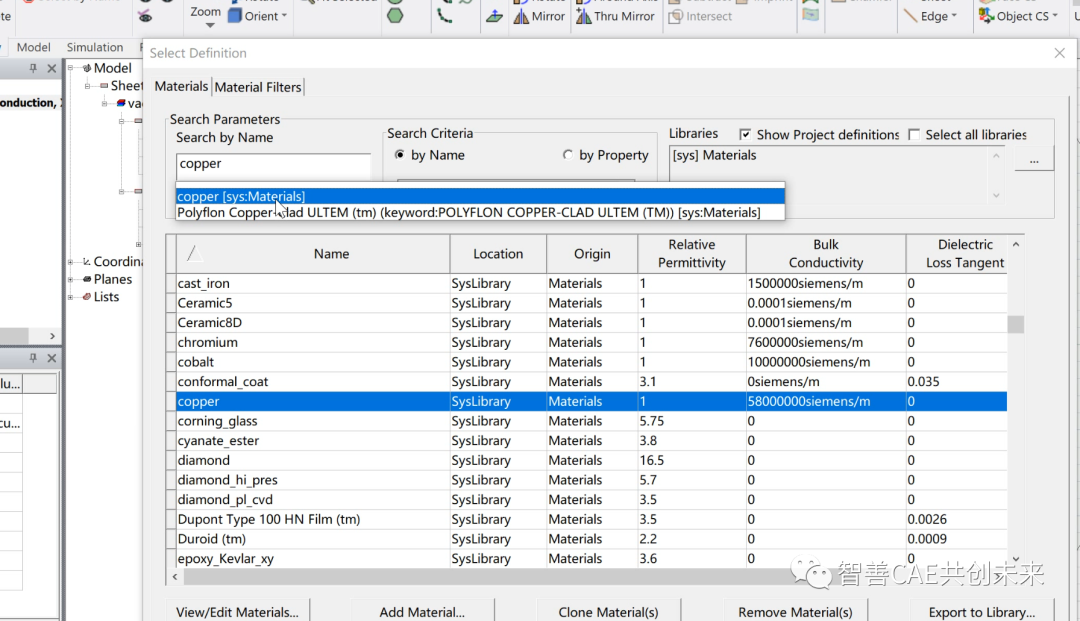

分配铜芯材料为 copper

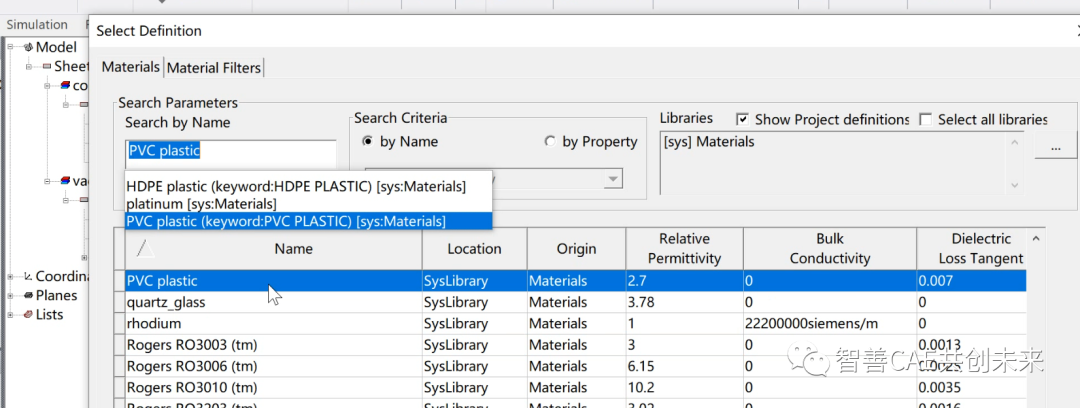

分配绝缘体材料为 pvc

求解域的材料默认为空气即可

4、设定边界 boundaries

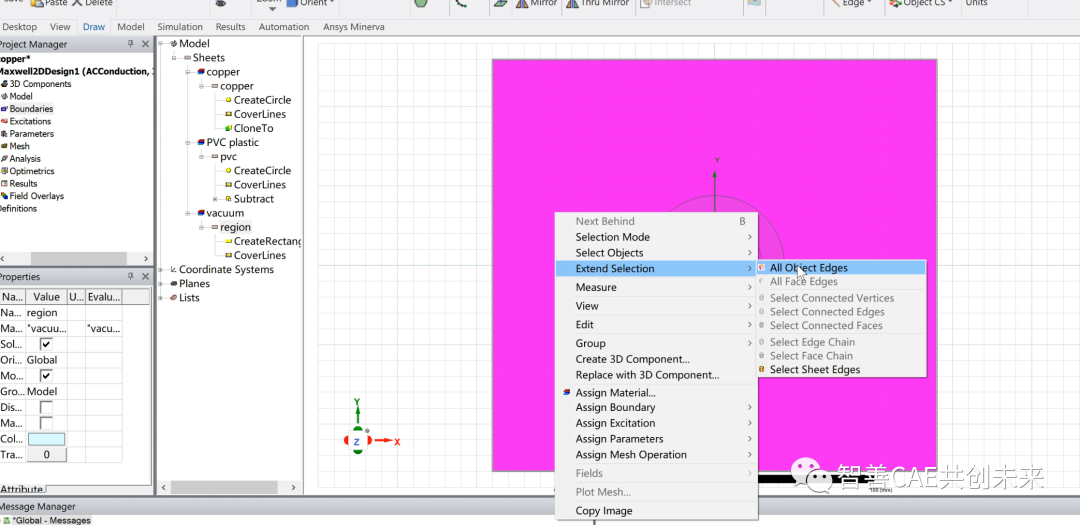

选中空气求解域的四条边

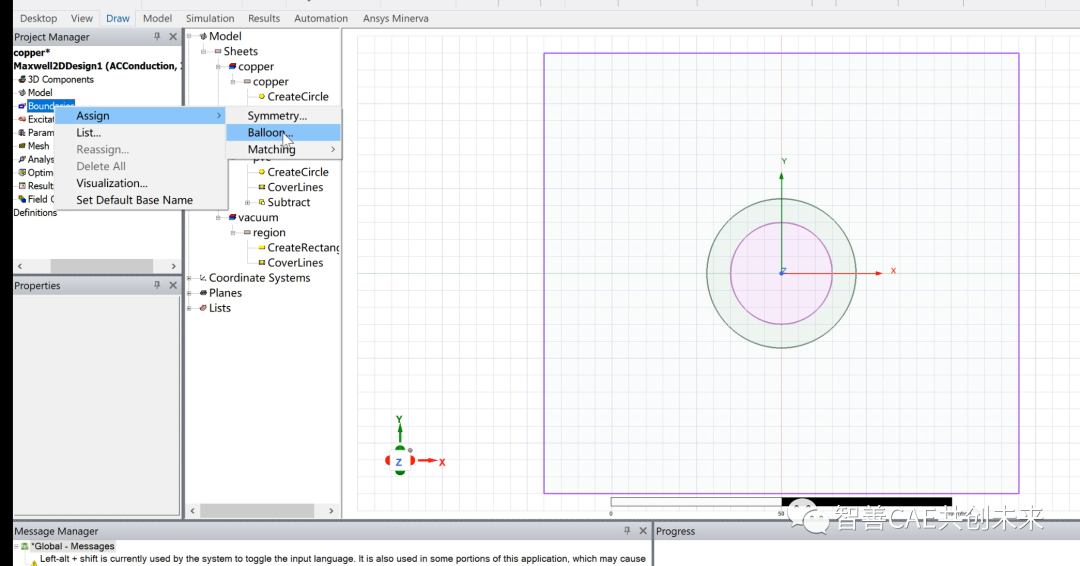

将上面四条边设置为 ballon边界

5、添加激励

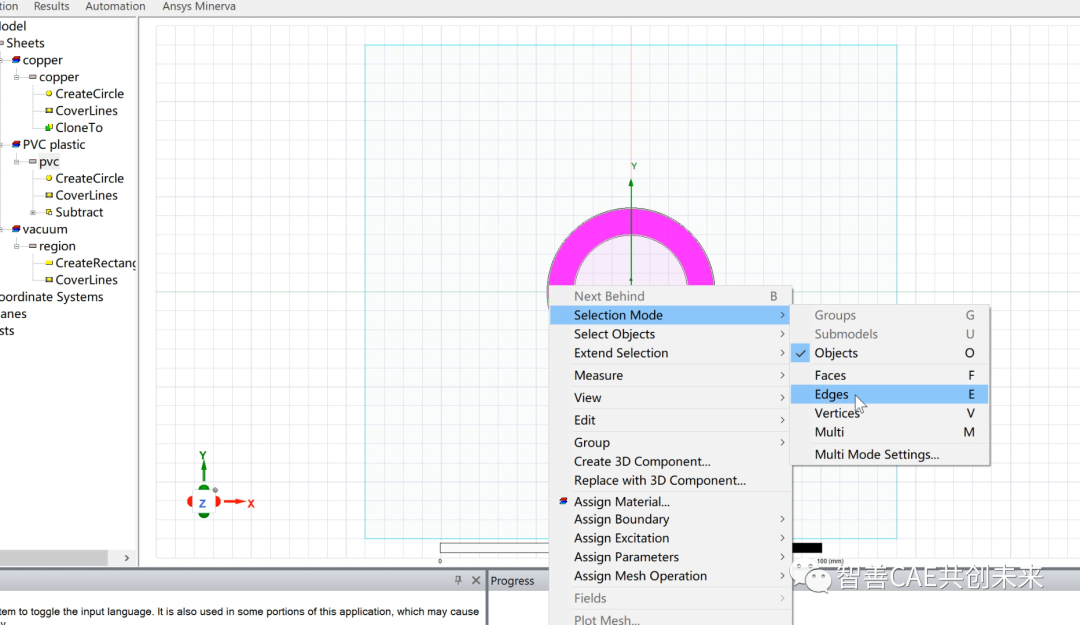

切换selection mode为edges

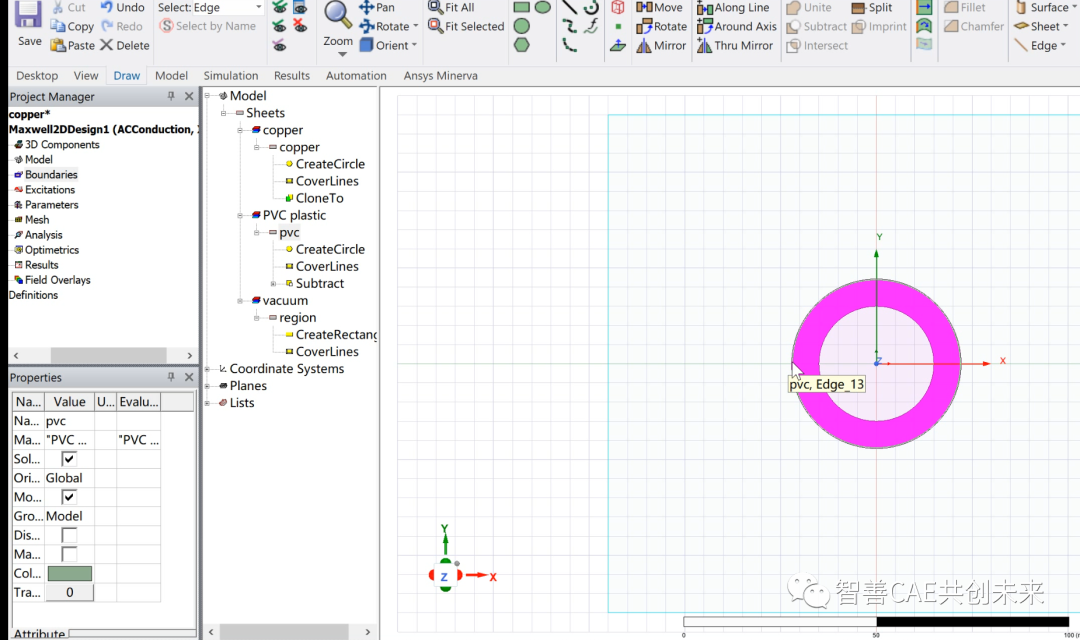

选中绝缘体的外边缘

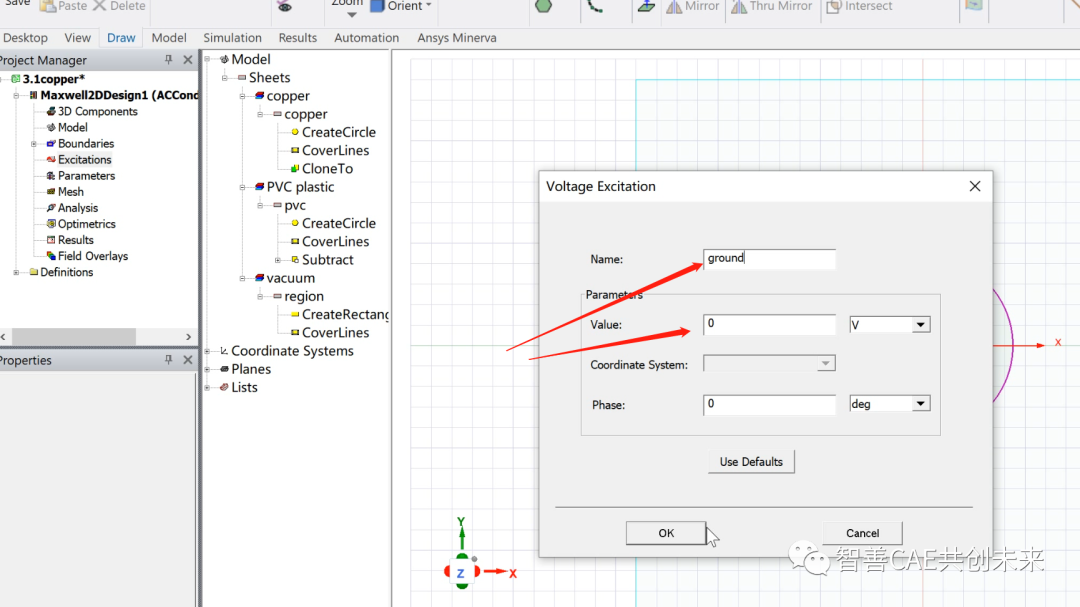

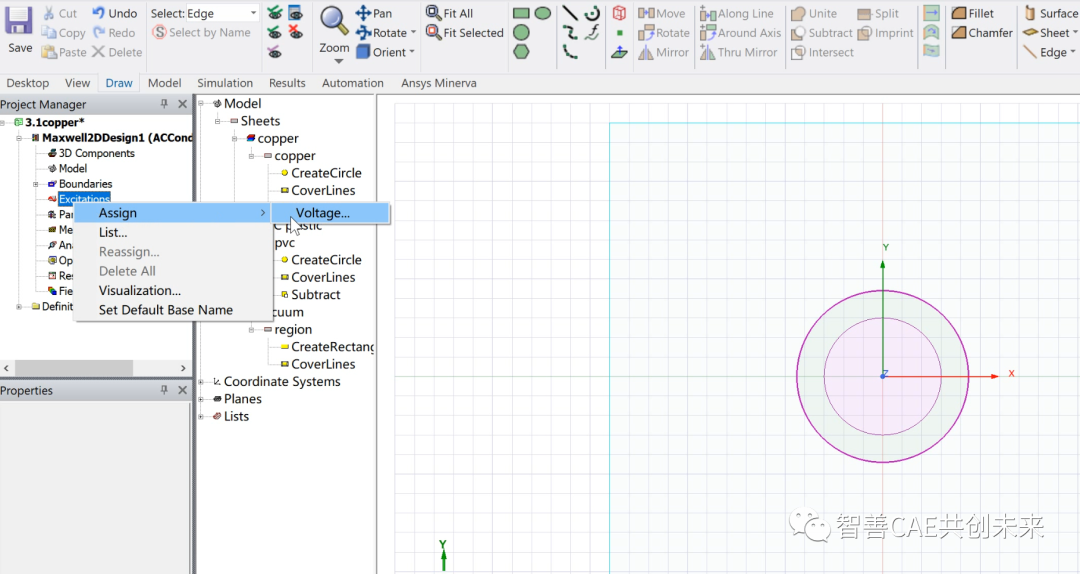

将绝缘体的外边缘的电压设为 0

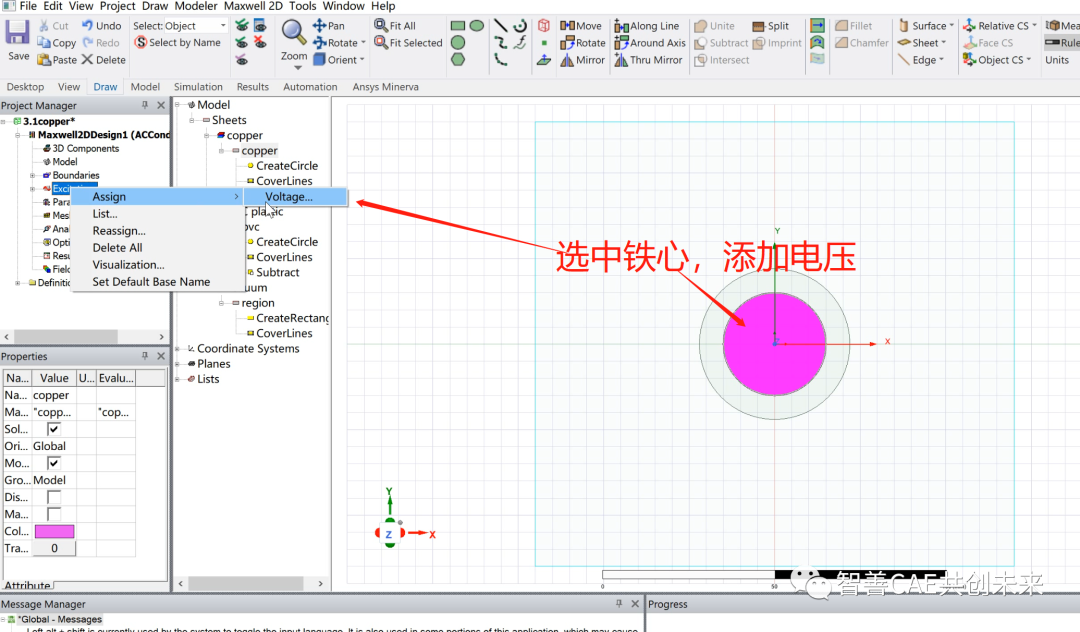

选中铜芯

为铜芯添加电压 500V

6、添加求解参数

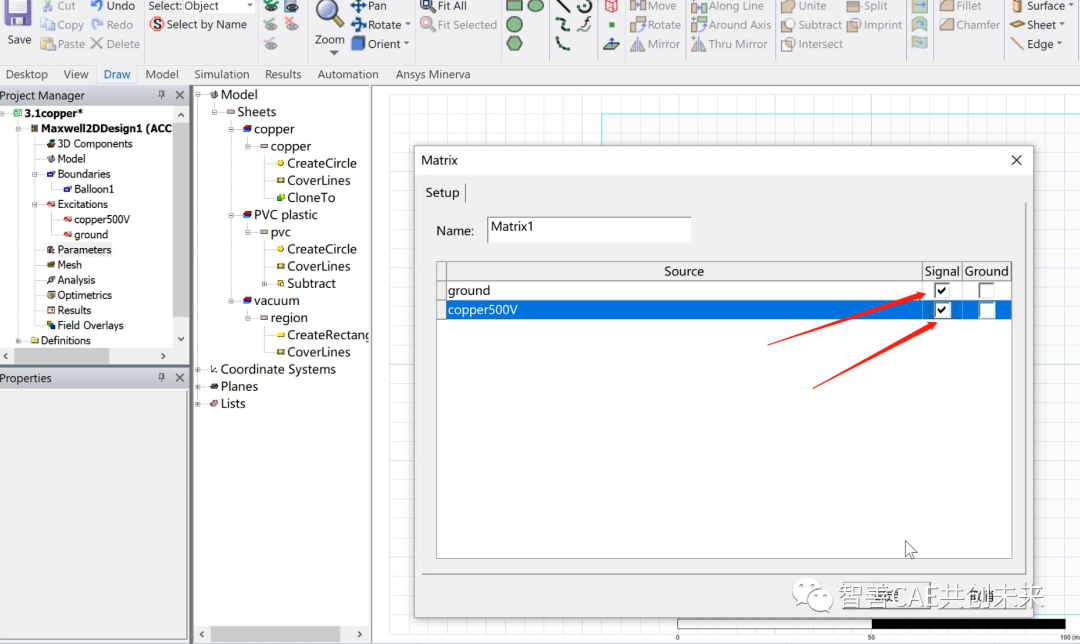

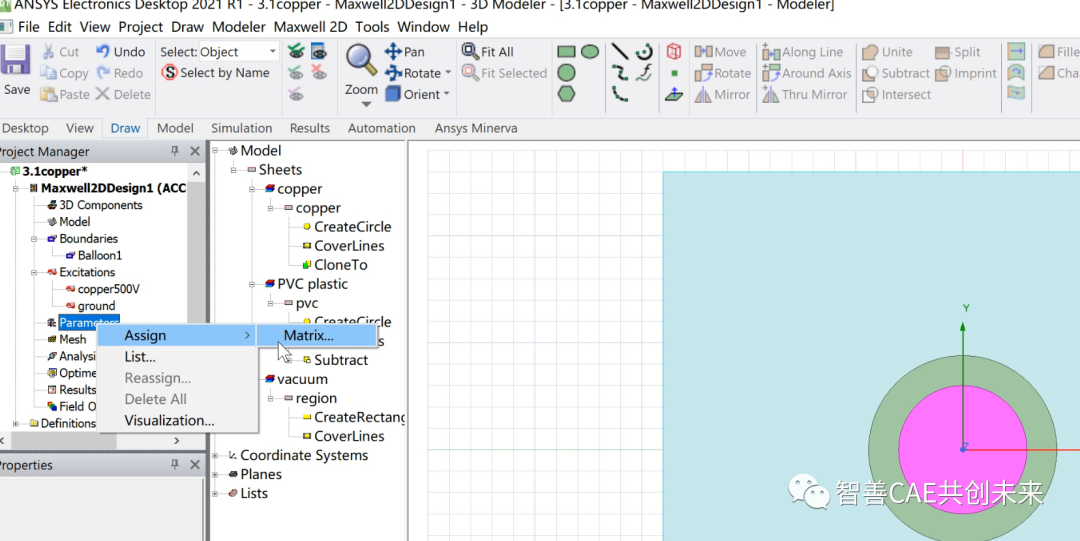

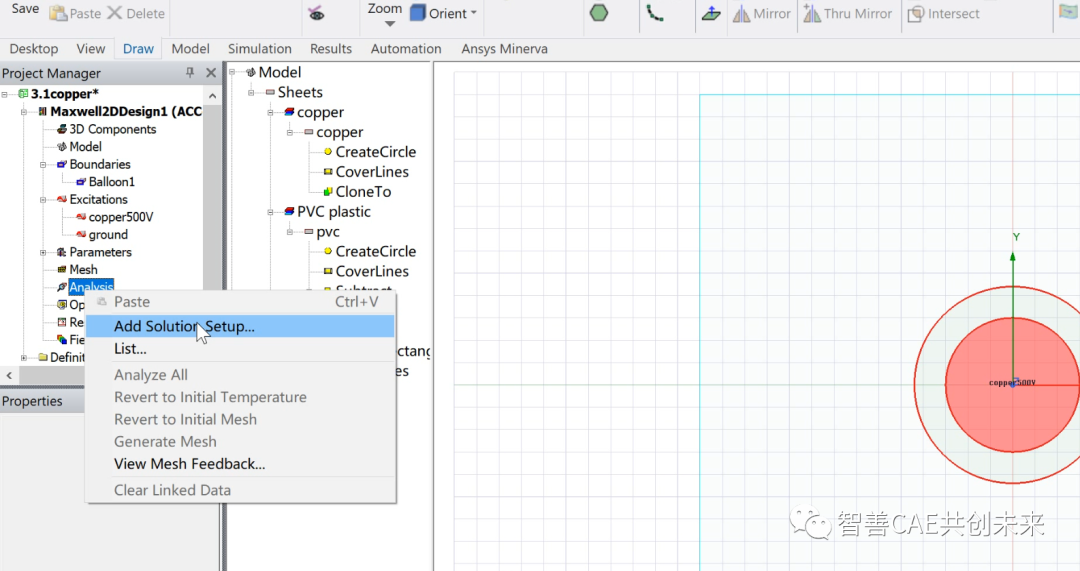

新增参数，将上面两个激励添加

7、求解

设置求解

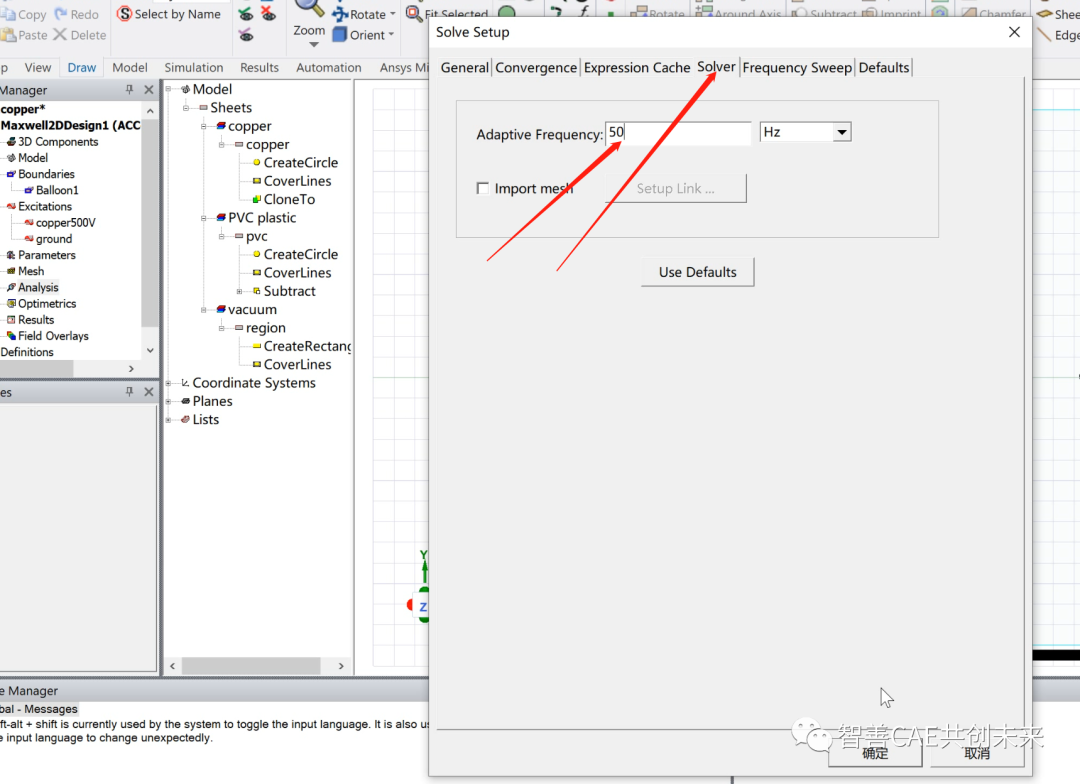

只需要修改电压频率为 50hz 即可

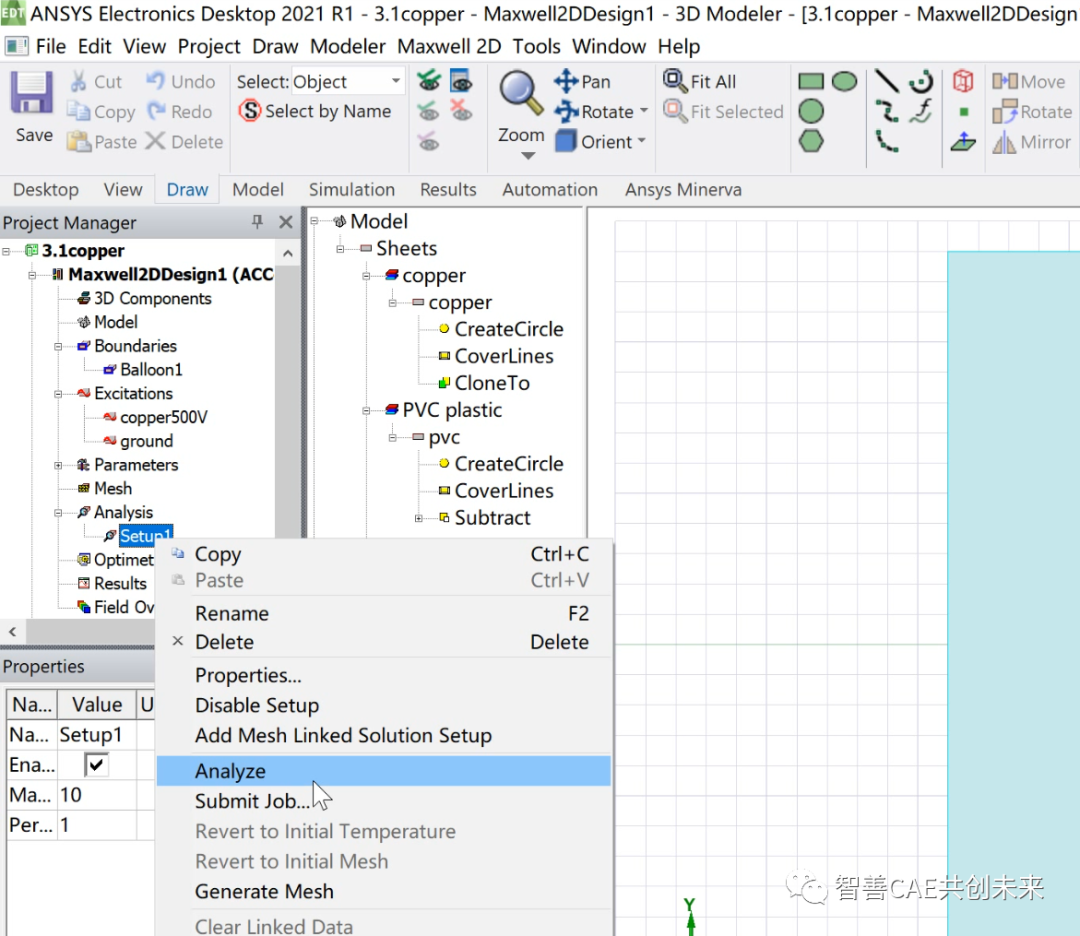

开始求解

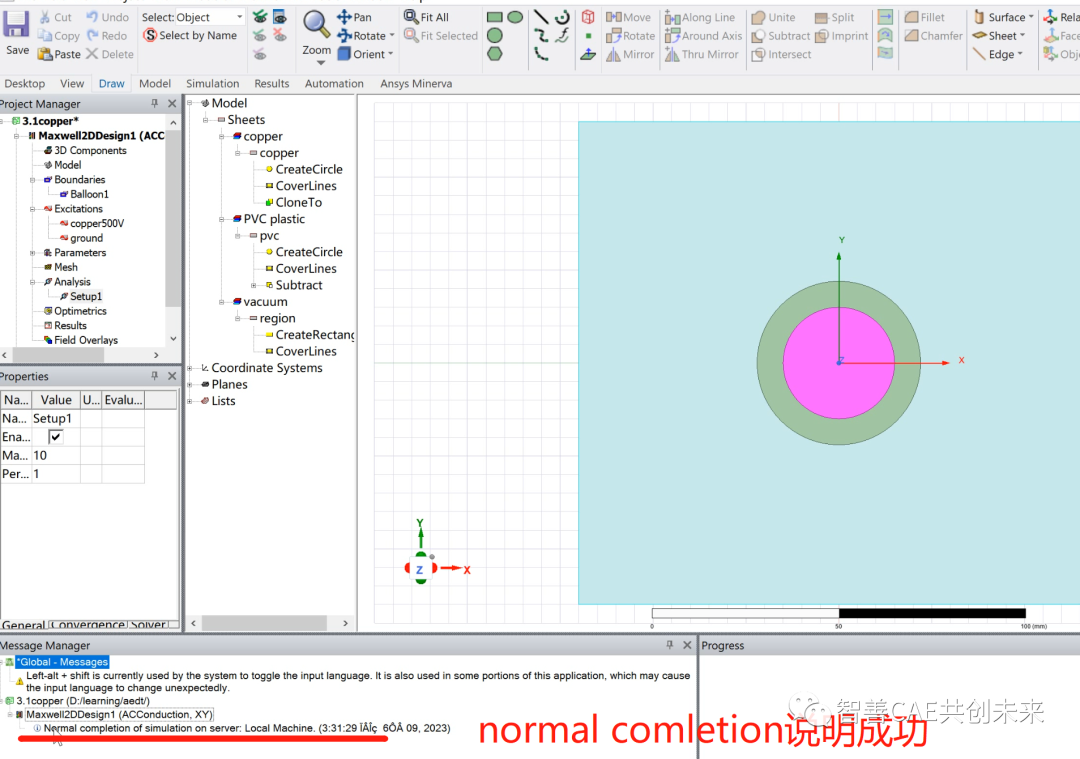

求解成功

8、查看结果

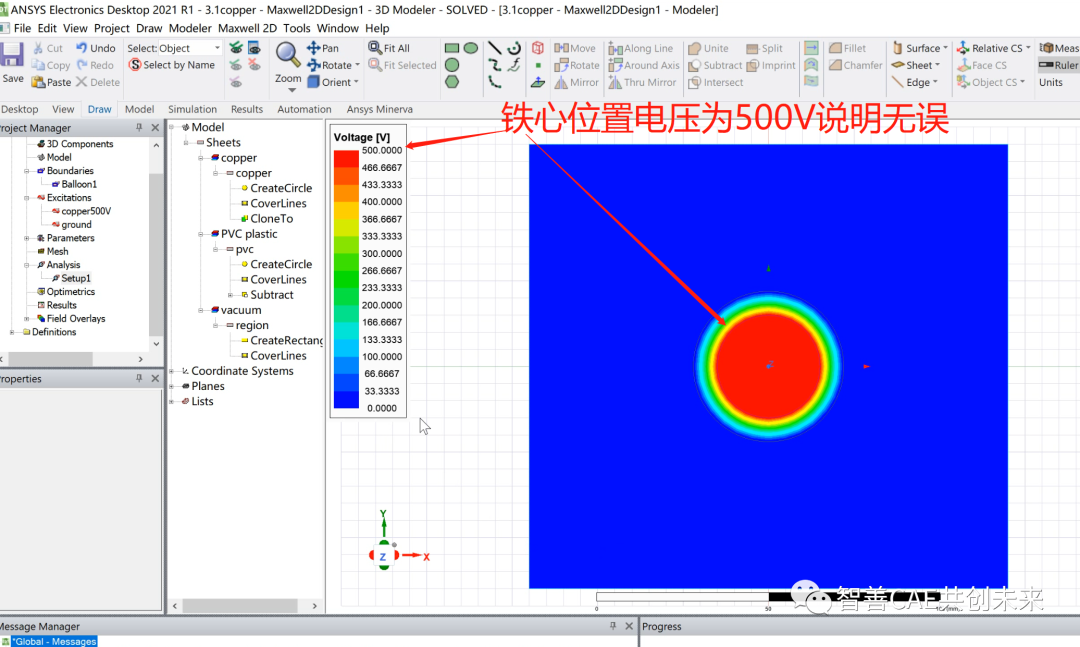

1. 查看电压分布：

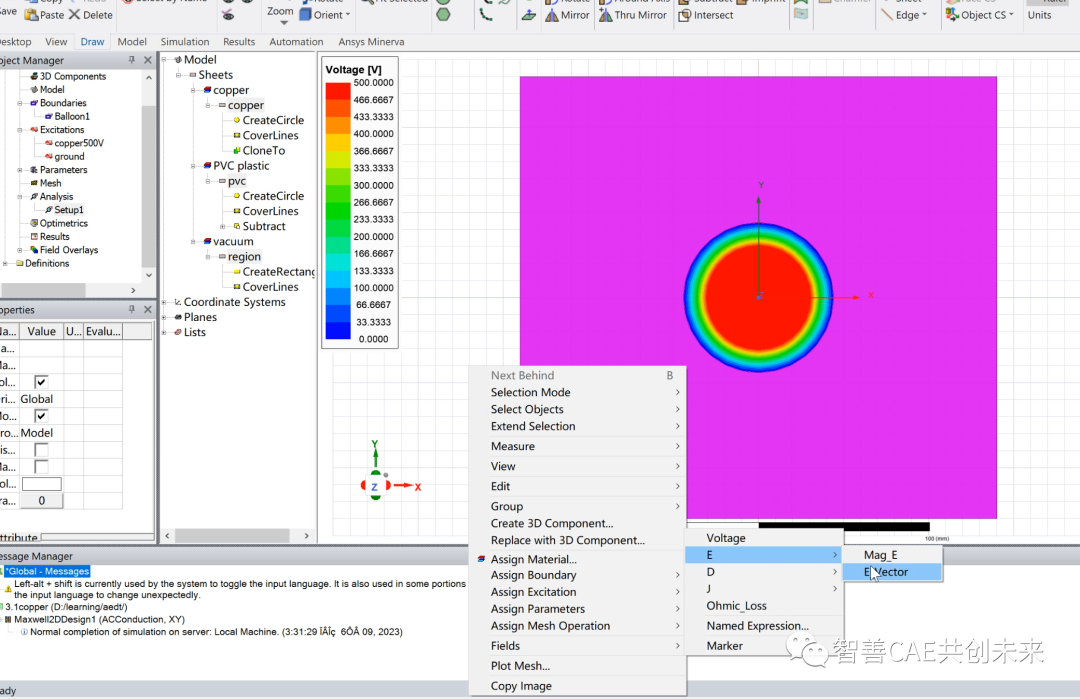

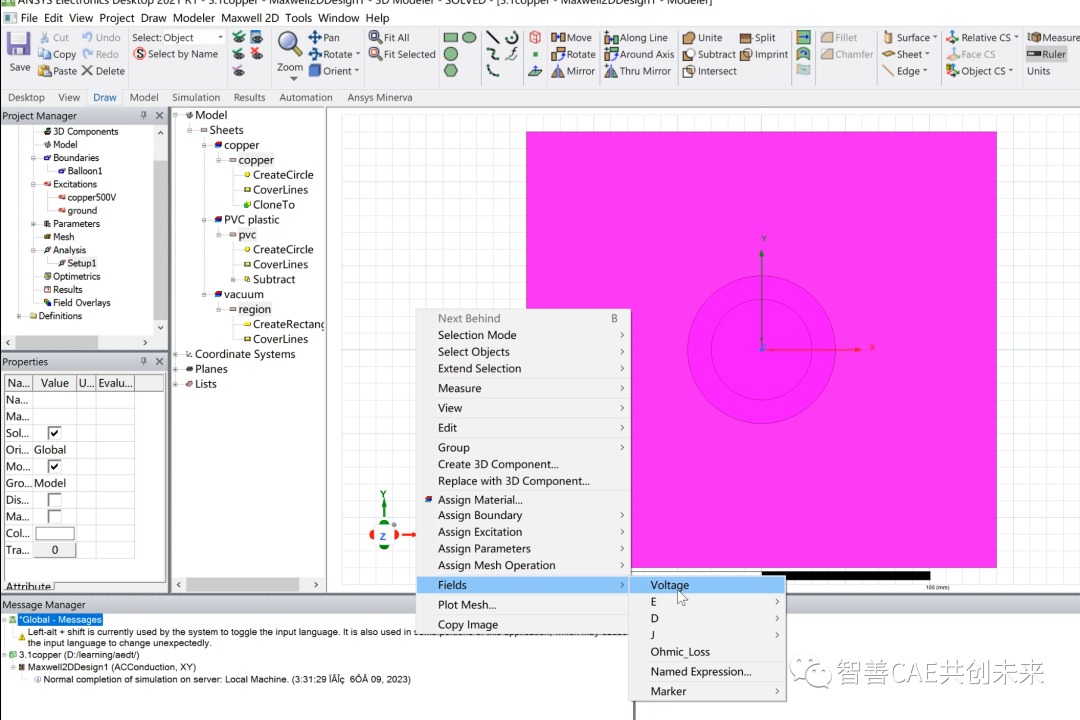

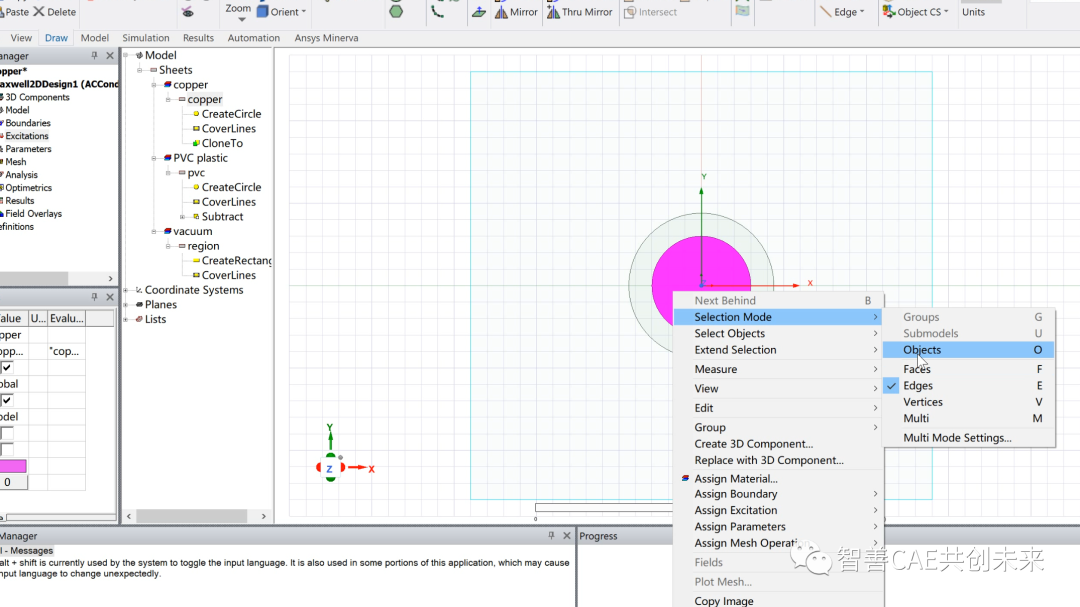

seletion mode为objects情况下，ctrl+A选中所有对象；右键 -> field -> voltage

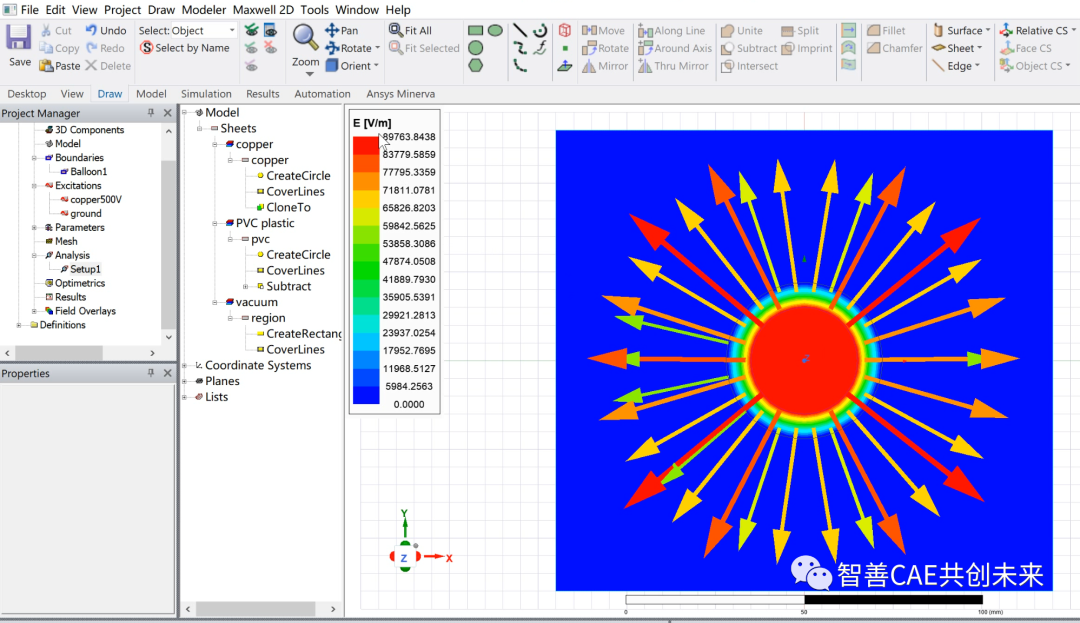

2. 查看电场分布

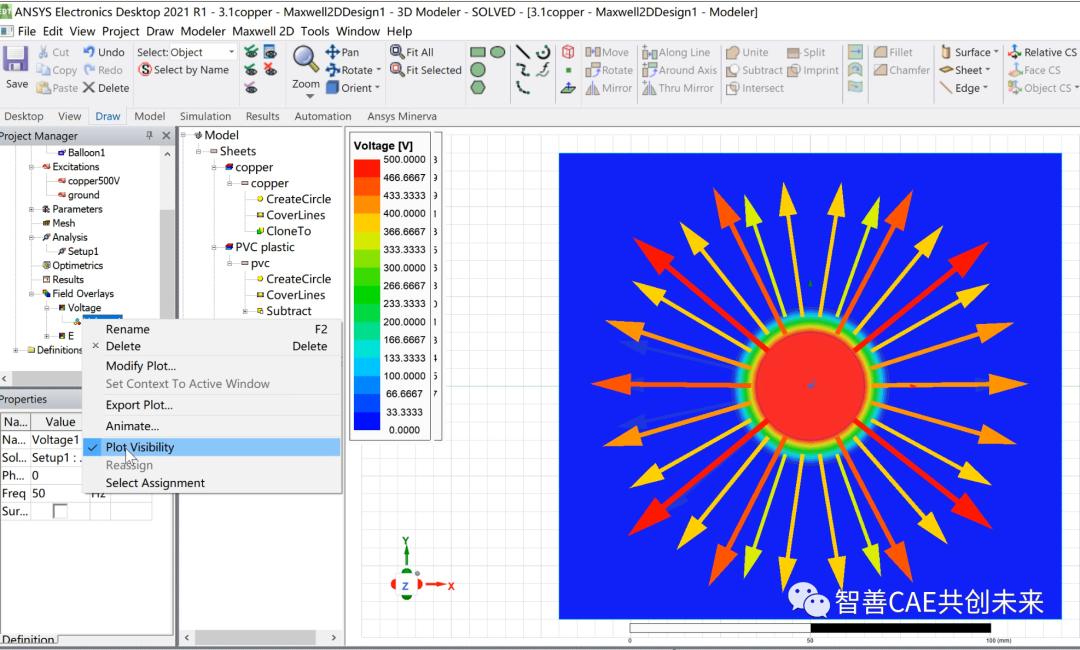

多个plot可以修改可见属性
