利用workbench实现涡轮叶片的建模与网格

作者:Aileen,ftc正青春特约撰稿人,从事机械类有限元仿真研究


下面简单演示如何利用workbench对涡轮叶片等旋转机械流体进行流体仿真前处理:

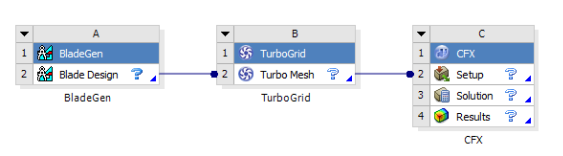

1、打开workbench,构建BladeGen、TurboGrid以及CFX模型。

利用workbench实现涡轮叶片的建模与网格的图1

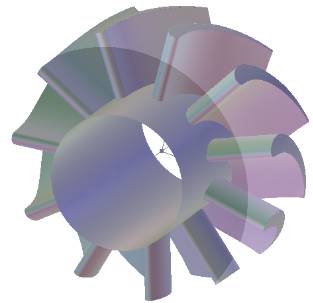

2、根据叶片参数构建叶片模型

利用workbench实现涡轮叶片的建模与网格的图2

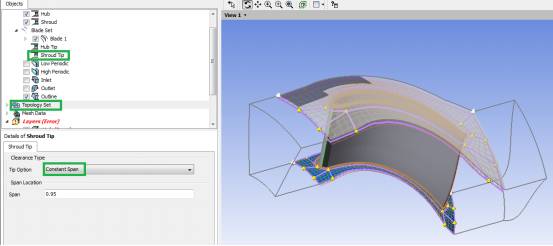

3、导入TurboGrid里,设置Shroud Tip等参数,取消“suspended object updates”选项,完成叶轮流道网格拓扑结构的划分。

利用workbench实现涡轮叶片的建模与网格的图3

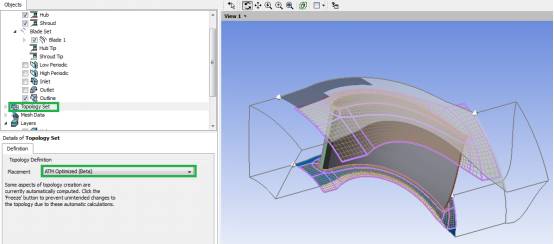

4 、选择拓扑优化方式,双击Topology set进行选择。

利用workbench实现涡轮叶片的建模与网格的图4

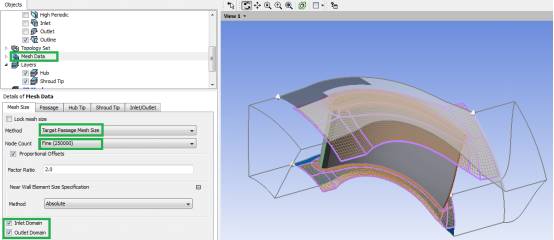

5、设置网格参数,选择Mesh Data,设置时,需选中inlet domain及outlet domain,有助于后续CFX分析时设定domain等。

利用workbench实现涡轮叶片的建模与网格的图5


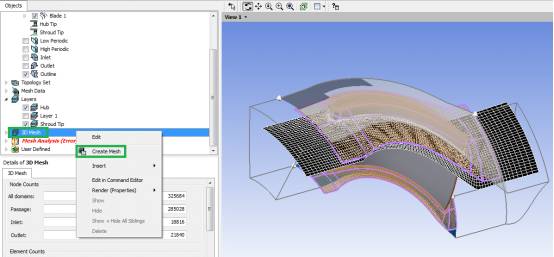

6、创建网格,选择3D Mesh,选择Create Mesh。

利用workbench实现涡轮叶片的建模与网格的图6

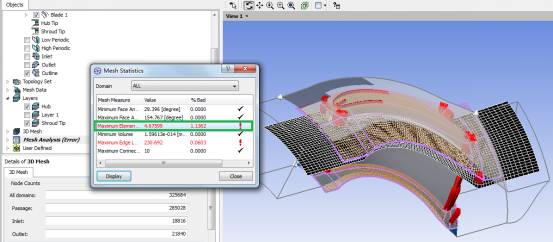

7、查看网格质量,选择Mesh Analysis(error),查看Mesh Statistics内网格统计情况,参数不可超出最大值或最小值过多。

利用workbench实现涡轮叶片的建模与网格的图7


8、选择超差项,可观察具体超差项网格参数。

利用workbench实现涡轮叶片的建模与网格的图8


9、选择Display All Instances查看整体结构网格情况。

利用workbench实现涡轮叶片的建模与网格的图9

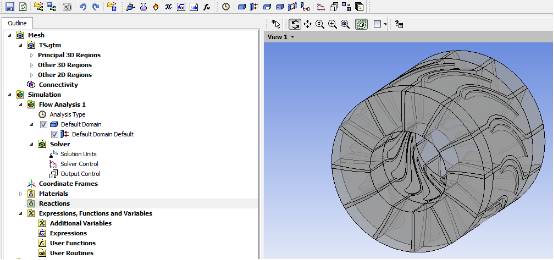

10、将网格导入CFX里,可以得到流道模型及网格。

利用workbench实现涡轮叶片的建模与网格的图10
