基于Ansys APDL创建RFI文件

启动 Ansys ,选择结构分析类型

选择单元类型,设置实常数

选择Preprocessor>>Element type>>Add/Edit/Delete 命令,在弹出的Element Types对话框中单击Add按钮;打开Library of Element Types对话框,选择Shell 63,单击OK按钮确认;返回Element Types对话框,单击Close按钮退出。

选择Preprocessor>>Real Constants>>Add/Edit/Delete命令,在弹出的Real Contants对 话框中单击Add按钮,单击OK按钮;在弹出的Real Constant Set Numberl,for Shell 63对话框中,设置节点厚度为0.05,然后单击OK按钮确认;返回Real Contants对话框,单击 Close按钮。

设置材料属性

选择Preprocessor>>Material Props>> Material Models>>Structural>>Elastic>>Isotropic,设置EX=7e10,PRXY=0.3,选择Density,设置DENS=2700,单击OK确认。


创建几何

选择Preprocessor>>Modeling Create>>Area>>Rectangle>>By Dimensions命令,在弹 出的Create Rectangle by Dimensions对话框中设置X1=0、X2=1、Y1=0、Y2=1,单击 OK按钮确认。


划分网格

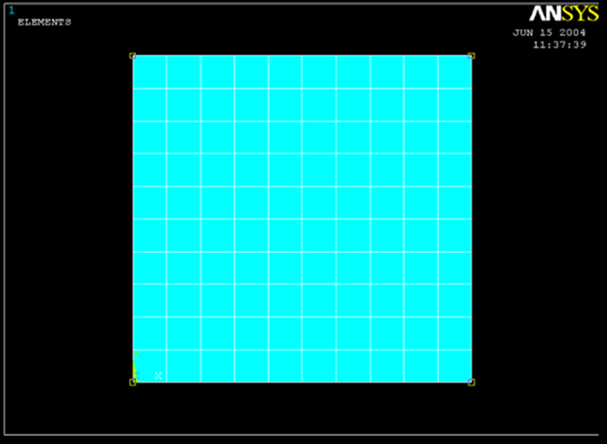

选择Preprocessor>>Mesh>>Mesh Tool>>Size Controls >>Global:Set,设置SIZE Element edge Length=0.1,单击OK按钮确认;在Mesh Tool对话框中,选择Mesh:Area 和Shape:Quad,然后单击Mesh 按钮,弹出Mesh Area对话框;选择之前创建的矩形,单击OK按钮确认,完成网格划分。

基于Ansys APDL创建RFI文件的图1

定义边界节点

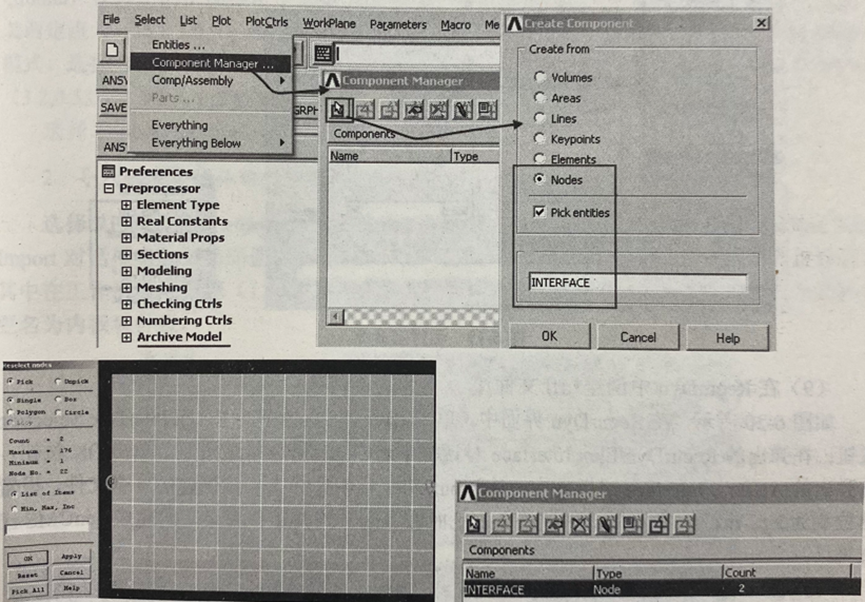

如下图所示,选择Select>>Component Manager命令,在弹出的Component Manage 窗口中单击Create New Component 按钮;在弹出的Create Component对话框中选中Node: 单选按钮,选中Pick entities复选框,输入INTERFACE作为名称,然后单击OK按钮;从 图形工作界面中选择四个角上的结点,并单击Reselect Nodes对话框中的OK按钮,在Component Manager窗口中的Components列表框中出现名称为INTERFACE的Component。

基于Ansys APDL创建RFI文件的图2


定义参数

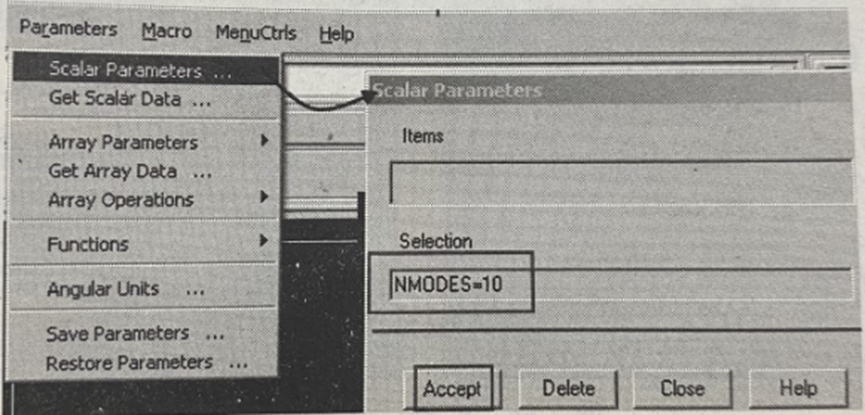

选择Parameters>>Scalar Parameters命令,在弹出的对话框中设置NMODES=10,单击 Accept按钮,如下图所示。

基于Ansys APDL创建RFI文件的图3


读入宏命令

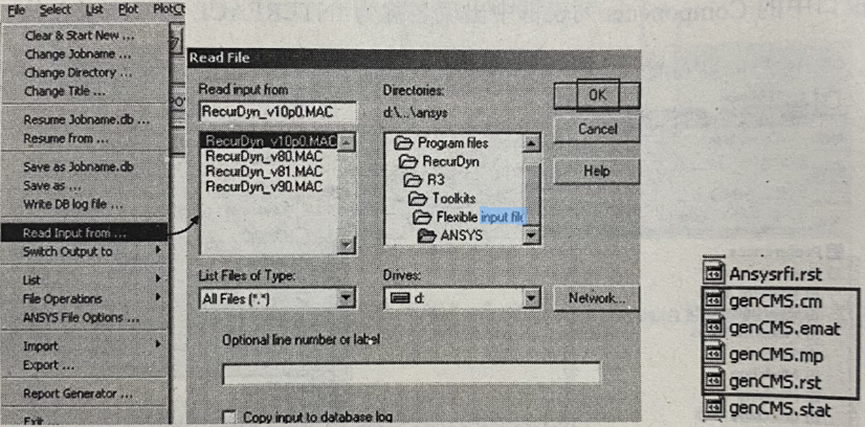

选择File>>Read Input from命令,在弹出的对话框中,从RecurDyn 安装目录 \Toolkit\Flexible input files\ANSYS中选择RecurDyn_AnsysCMS.MAC,单击OK按钮,在Ansys 当前工作目录下生成4个文件――genCMS.cm、genCMS.emat、genCMS.mp、genCMS.rst,如下图所示。

基于Ansys APDL创建RFI文件的图4


RecurDyn 中创建*.rfi文件

如下图所示,在RecurDyn界面中,单击Flexible>>RFlex>>MakeRFI按钮;在弹出的RecurDyn/Flex Interface对话框中选中ANSYS单选按钮,单击OK按钮; 在弹出的ANSYS Interface对话框中,从Input Files栏中选择上一步创建的4个文件,设置 单位制为kg、m、s,单击OK按钮确认。此时在Ansys当前工作目录下将生成genCMS.rfi 文件。

基于Ansys APDL创建RFI文件的图5
