在一些3D模型中，可能会存在一些薄壁结构，在计算时可以将其简化为2D几何，如计算室内环境时的墙壁，往往就可以将其当作二维的平面来对待。对于此类模型，在利用ICEM CFD进行Block网格划分过程中，需要进行特殊处理，否则这些2D面不会生成网格。本案例以一个简单的几何演示此类几何的网格生成方式。
几何模型如图1所示，该模型为一矩形流道中存在阻挡的壁面。
图1 几何模型
目前只需要创建两个Part：入口、出口及障碍壁面。默认壁面则不需要额外创建。
创建基本块的详细操作步骤如下。
启动ICEM CFD,创建或导入几何文件。
单击Blocking标签页下的Create Block功能按钮。
在功能面板中创建3D Bounding Box块。

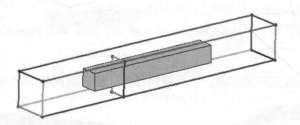

创建的基本块如图2所示。
图2 创建的基本块
在有壁面位置对基本块沿壁面边界进行切割。
单击Blocking标签页下的Split Block按钮
。
在功能面板中单击Split Block按钮
。
在壁面位置进行切割，这里需要切两次，将原始块分割成4个块。
切割后的块如图3所示。
图3 切割后的块
将块上的Edge关联到几何边上。关联操作的具体步骤如下。
单击Blocking标签页下的Associate按钮
。
单击设置面板中的Associate Edge to Curve按钮
。
关联所有的Curve。
提示：对于3D模型，并不要求完全关联所有的Curve,但是对于复杂的几何模型，建议尽可能多地设置关联，因为单纯依靠软件自动判断容易造成错误关联。
这一步非常重要，需要将Face关联到2D面上，否则无法生成内部面网格。面关联的具体操作方式如下。
单击Blocking标签页下的Associate按钮
。
单击设置面板中Associate Face to Surface按钮

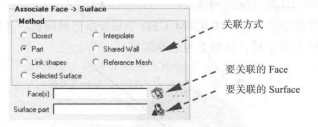

。设置面板如图4所示。

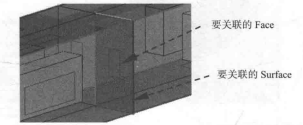

选择图5中的Face及Surface进行面关联。
图4 设置面板
图5 面关联设置
提示：这一步非常重要。若要想在3D模型中生成2D网格，则必须将Face关联到相应的面上。
设置全局网格尺寸为0.1。
单击Mesh标签页下的Global Mesh Setup工具按钮
。
在参数设置面板中设置Max element为0.1,单击Apply按钮确认。
单击Blocking标签页下的Pre-Mesh Params功能按钮
，然后单击功能面板中的Update Sizes按钮
，最后单击Apply按钮确认操作。
单击模型树节点Pre-Mesh前的复选框，预览网格。生成的网格如图6所示。
图6 生成的网格
生成并导出网格的详细步骤如下。
利用菜单【File】>【Mesh】>【 Load From Blocking】生成网格。
单击Output Mesh标签页下的Seleet Solver工具按钮
,选择Output Solver为ANSYS FLUENT。
单击Output Mesh标签页下的Write input功能按钮
。
