Abaqus仿真橡胶接头的充气和拉伸过程

（1）

背景

实物整体图如下：

剖面图：

外面是刚性法兰，主体是橡胶球体，橡胶球体里面有嵌入的帘布层，帘布层里面有加固环，加固环也是嵌入在橡胶球体里。两端法兰和橡胶接头两端接触，固定约束，橡胶球体和法兰的一角在球体变形较大时接触。分析在加载过程中该模型的应力和变形情况。

（2）

Step By Step 建模操作图文演示

1.

创建几何模型

2.

创建三种材料属性和截面属性

3.

装配

4.

设置两个静态分析步

5.

定义接触属性、两个接触对和两个约束

6.

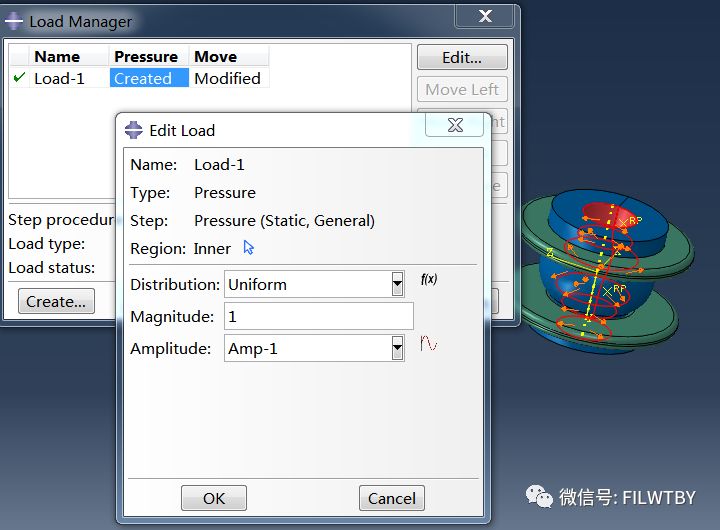

设置pressure类型的载荷

固定一端给另外一端施加位移

7.

划分网格

8.

提交计算查看结果

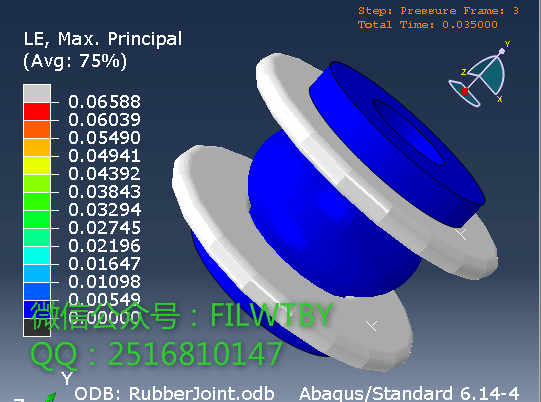

整体变形云图

加固环应力云图

橡胶应力云图

整体应力剖面图
