ABAQUS案例 | O型橡胶密封环受压

本案例是O型密封圈受流体压力作用

问题描述

受流体压力作用；结构形态分布如下图所示，密封圈以橡胶建模，其余以解析刚体建模。

材料信息

Rubber；Mooney-Rivlin；c10：3.6MPa；C01：3.87MPa；D：0.001；

工作目录

几何模组

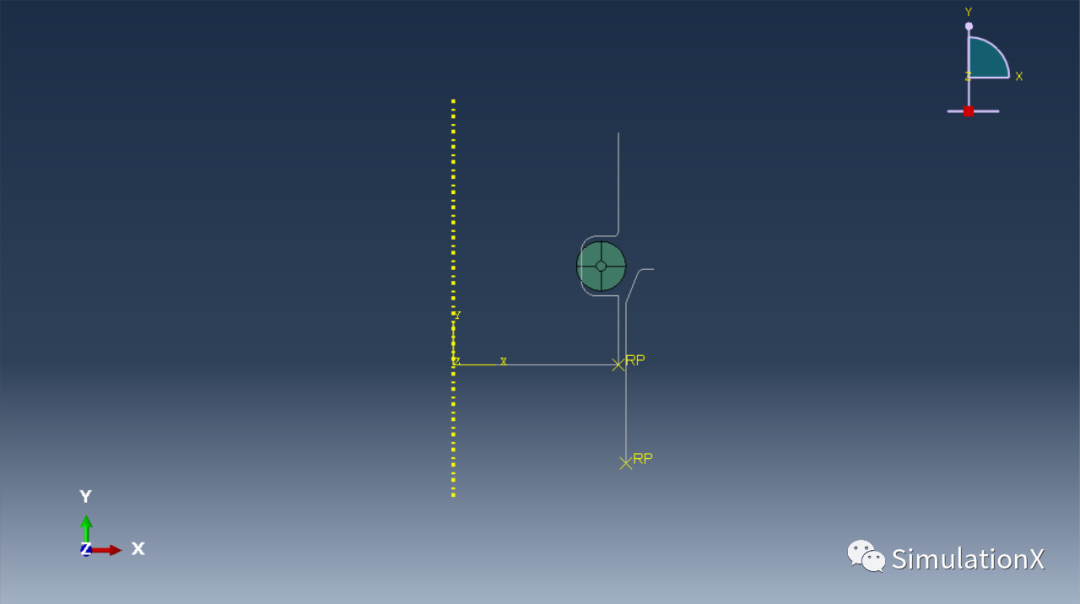

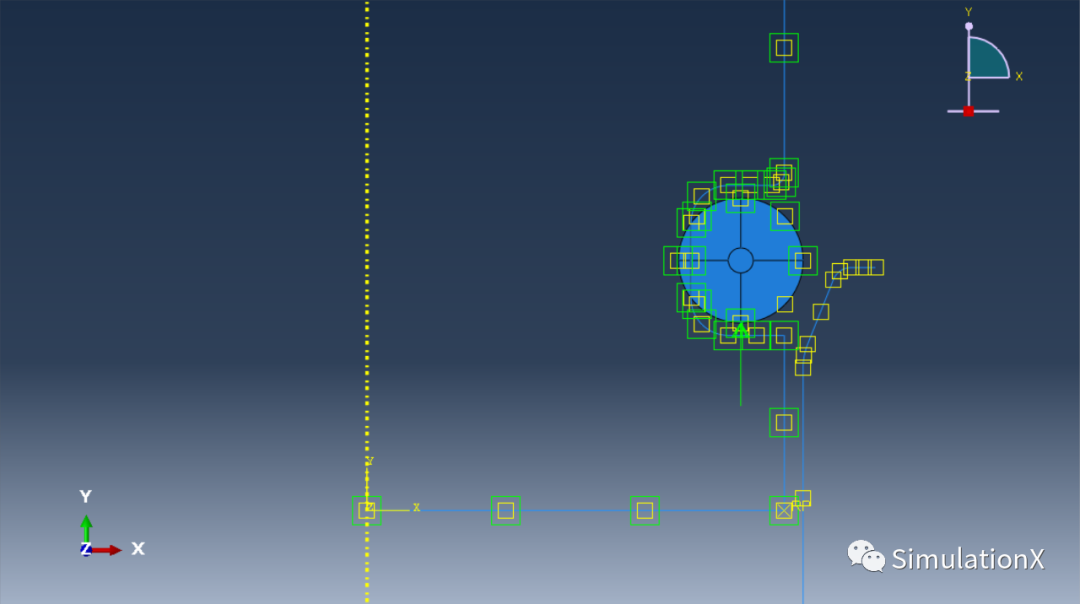

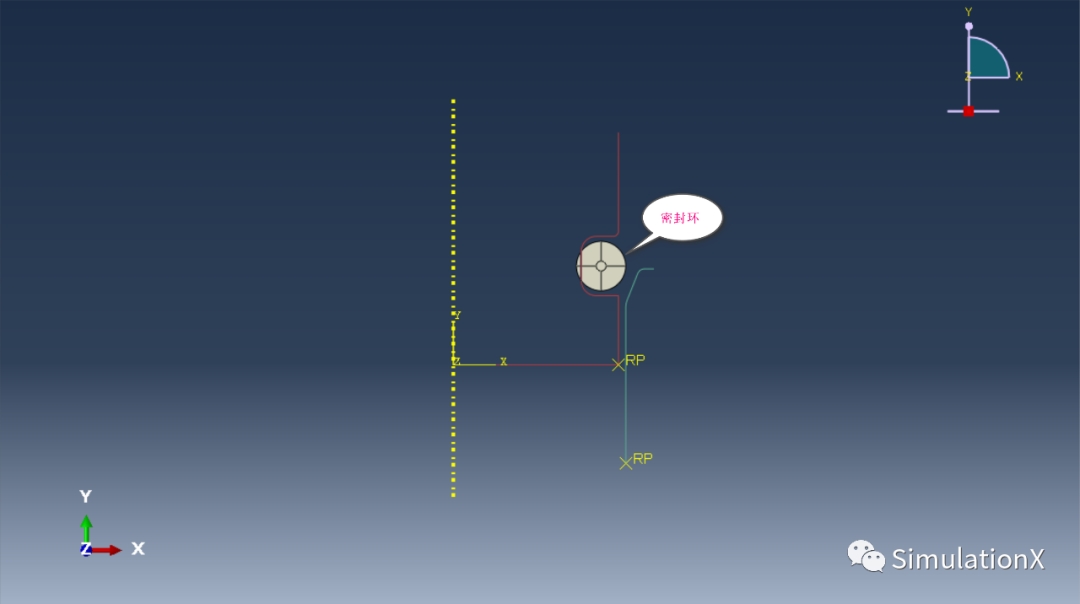

自行建模并分割橡胶圈如下，注意建参考点“RP”

属性模组

    只给橡胶赋予材料

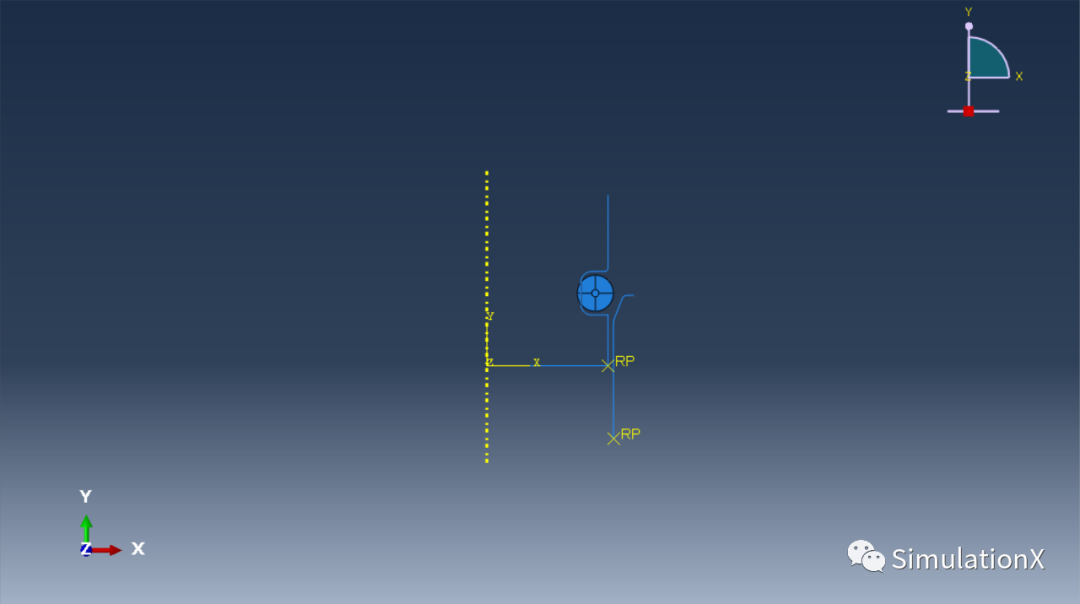

装配模组

分析步模组

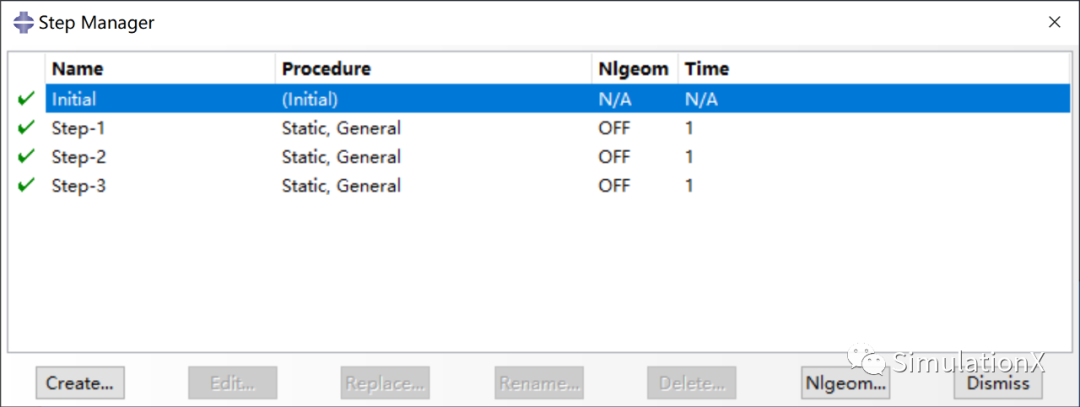

第一个分析步：求解干涉；第二个分析步：外壳上移；第三个分析步：施加压力。

交互模组

• 定义接触

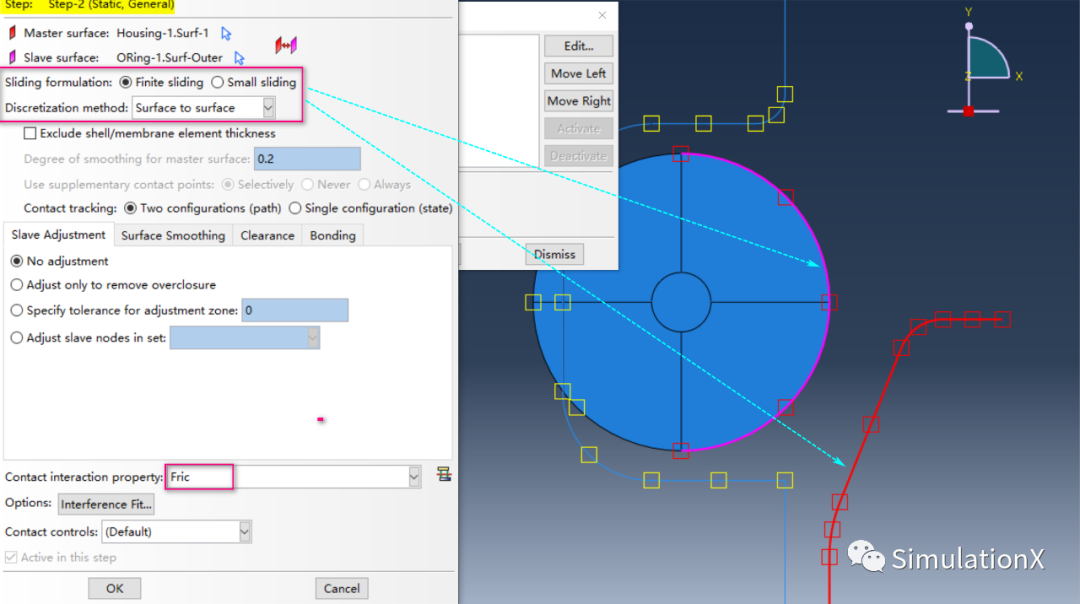

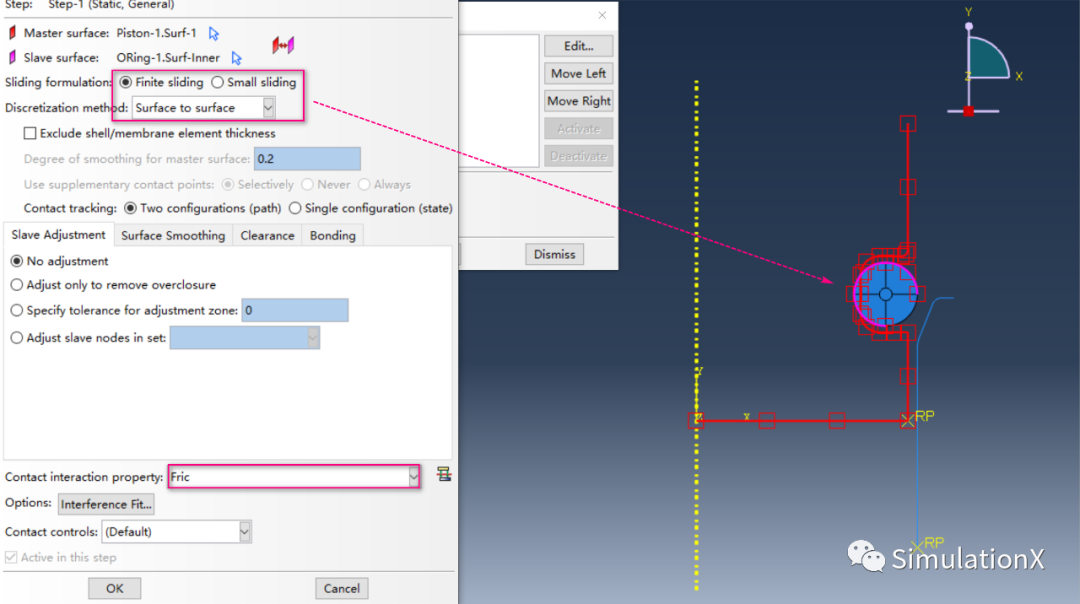

有限滑移面面接触摩擦系数0.15：

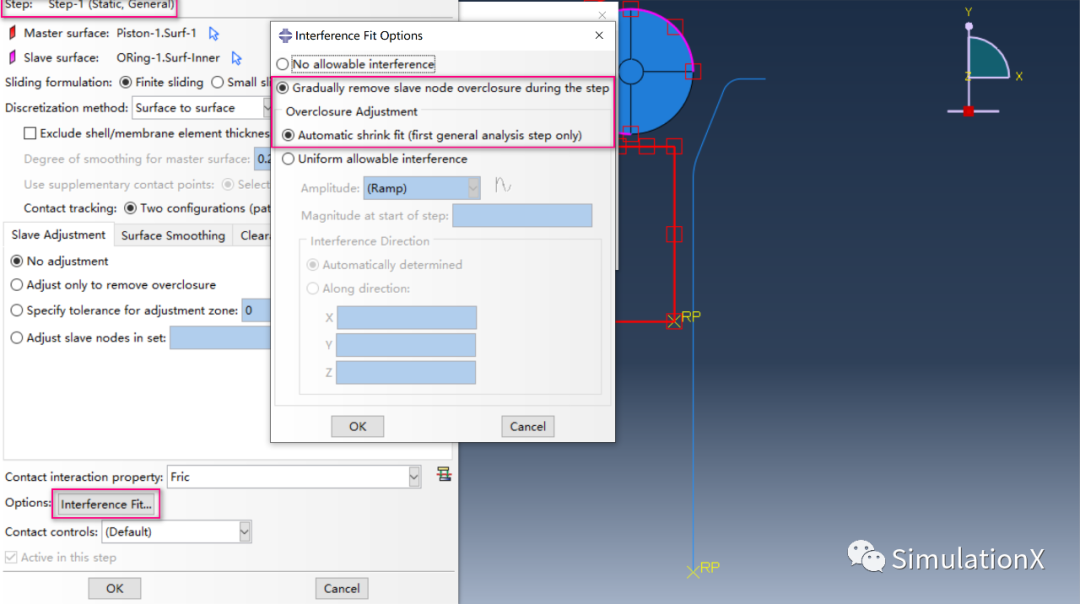

• 求解干涉配合

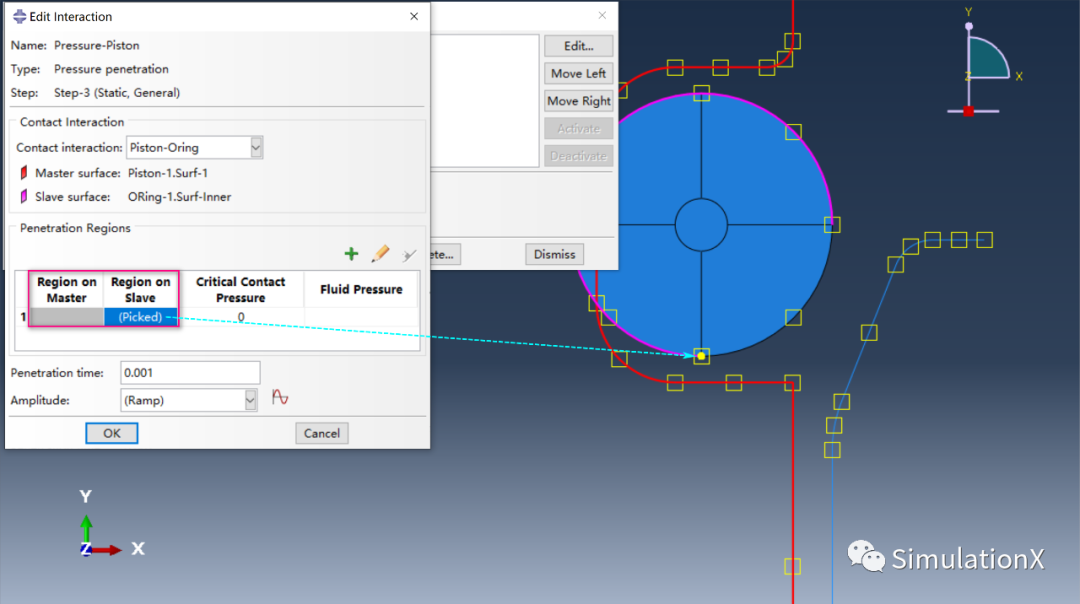

• 新建接触类型为：Pressure Penetration

• 定义接触


有限滑移面面接触摩擦系数0.15：

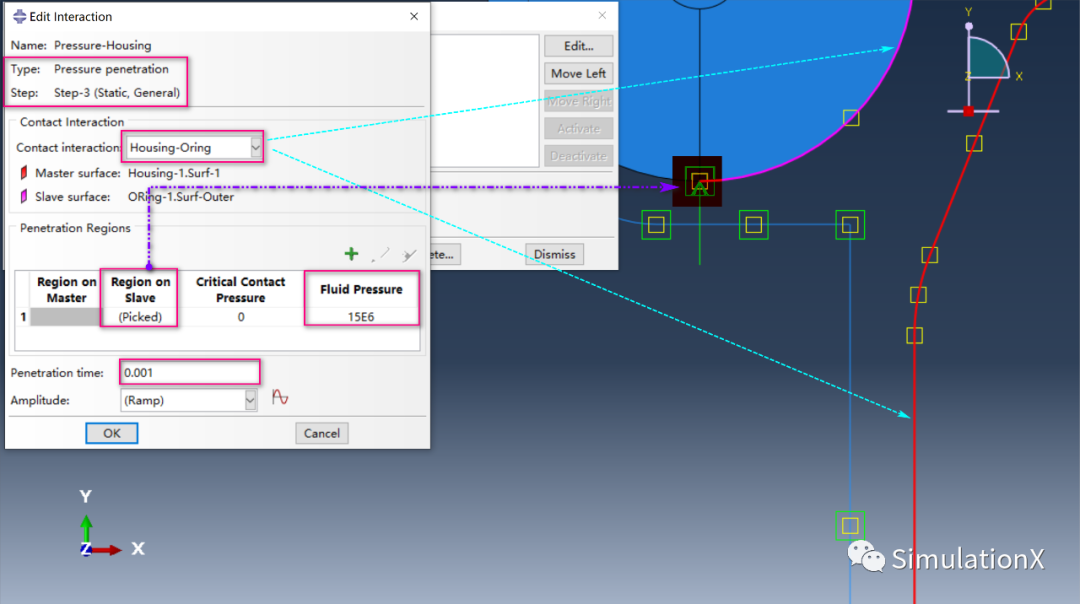

• 创建接触类型：Pressure Penetration


    在第三个分析步新增PPRESS 输出

• 定义边界

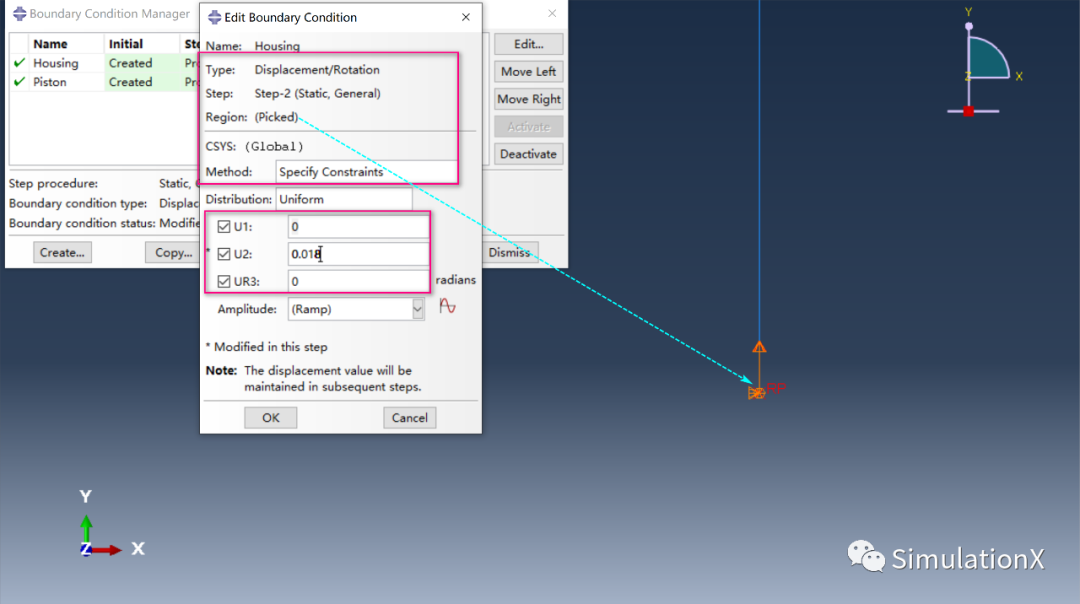

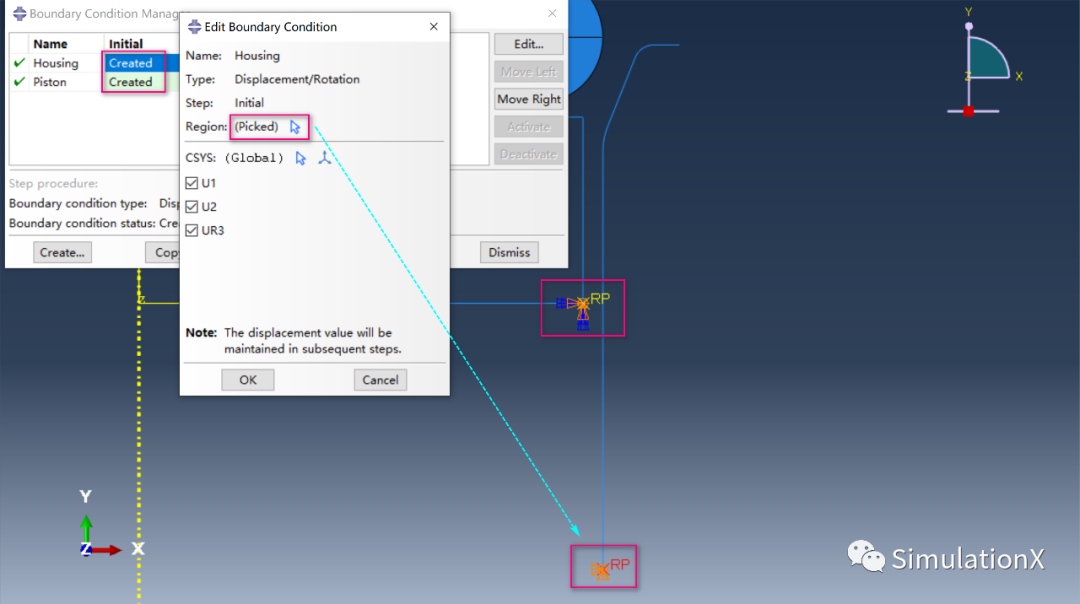

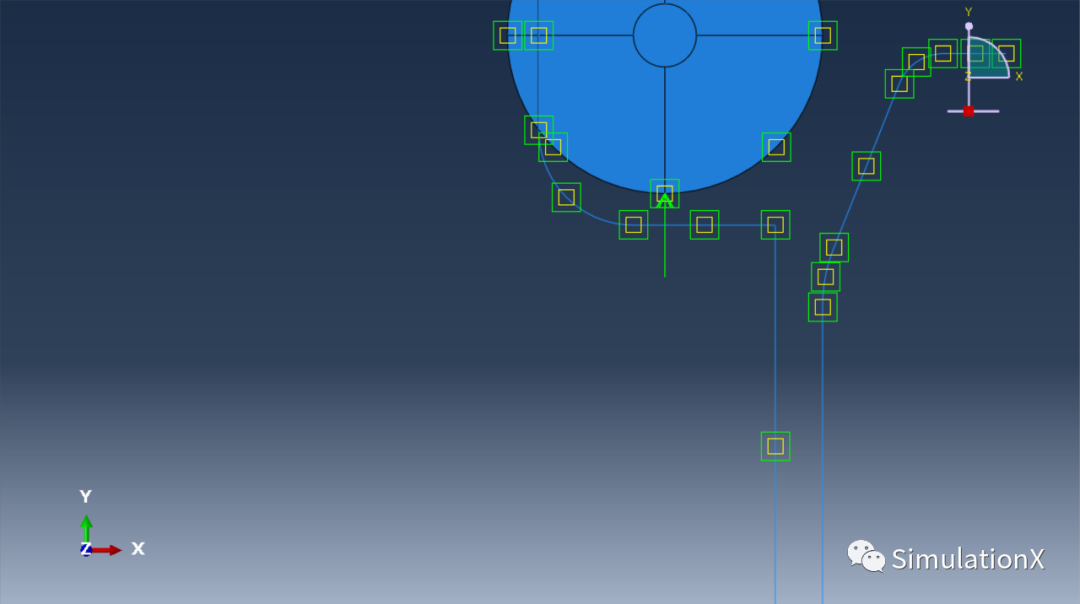

• 移动外壳，通过修改位移约束

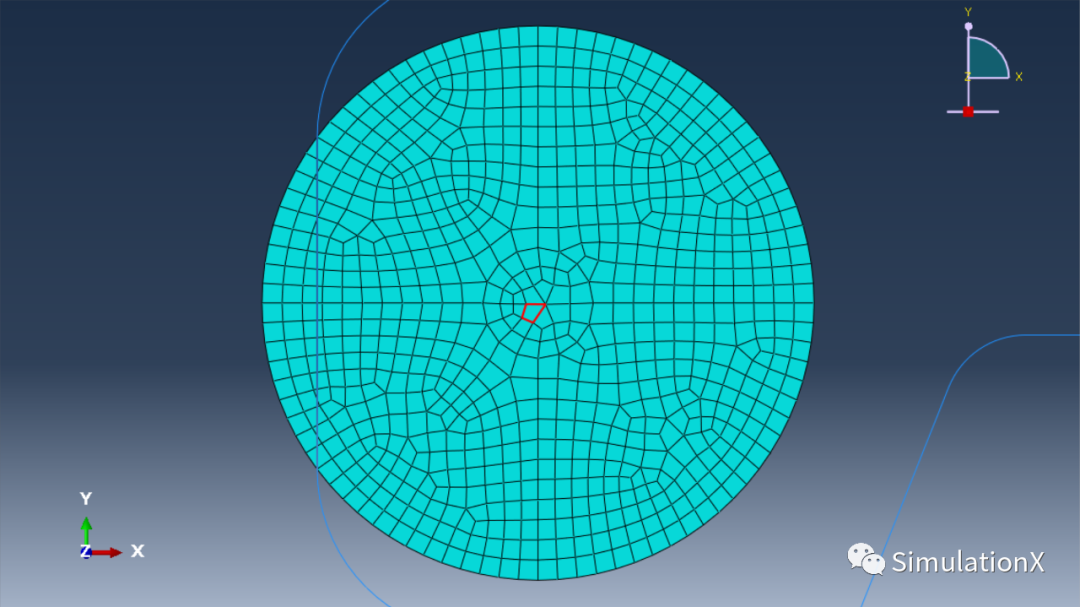

网格模组

使用的单元类型为减积分、杂交单元，因为密封圈是不可压缩的橡胶。

分析任务

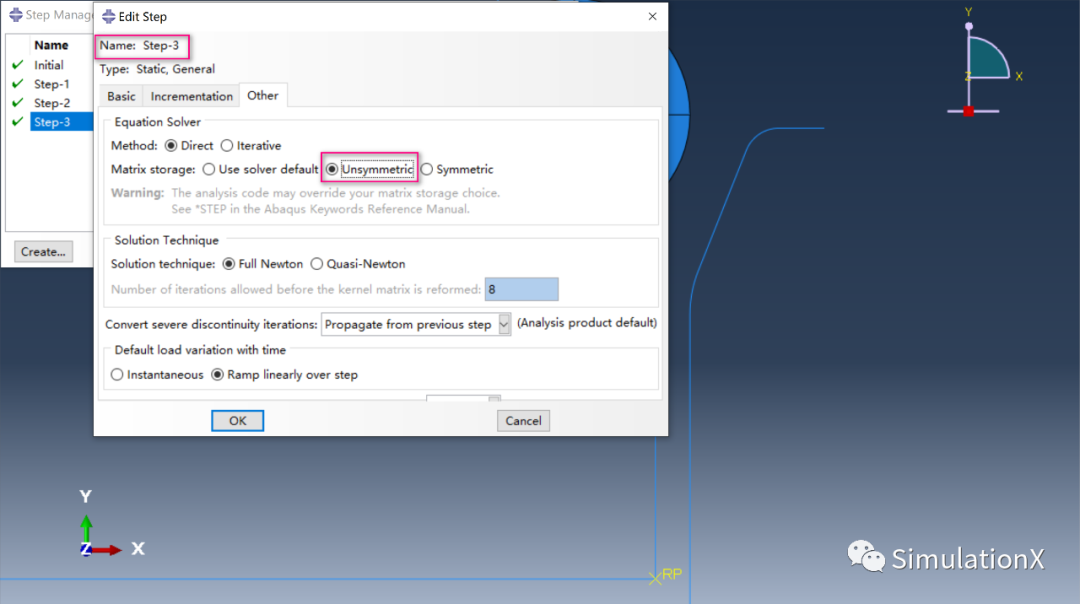

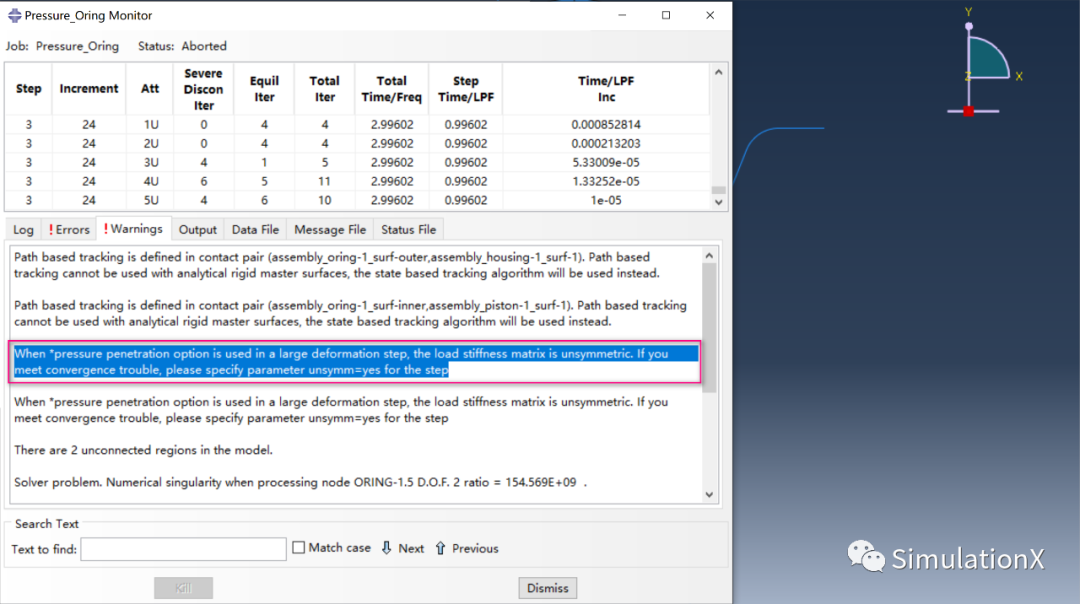

    使用非对称求解器

    我们是在第三个分析步执行压力穿透，所以这里调整是第三个分析步。

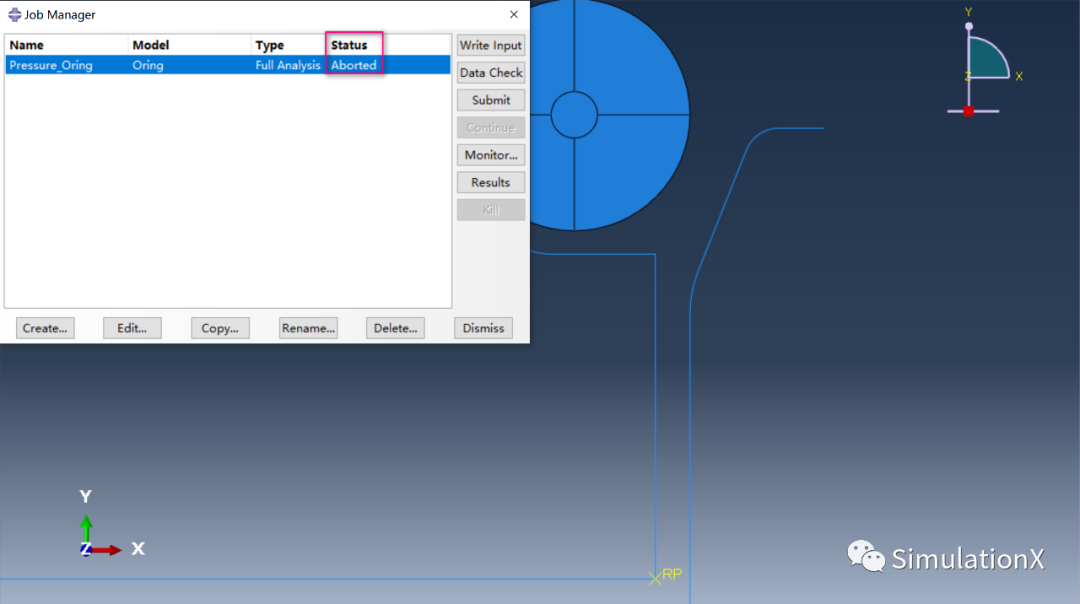

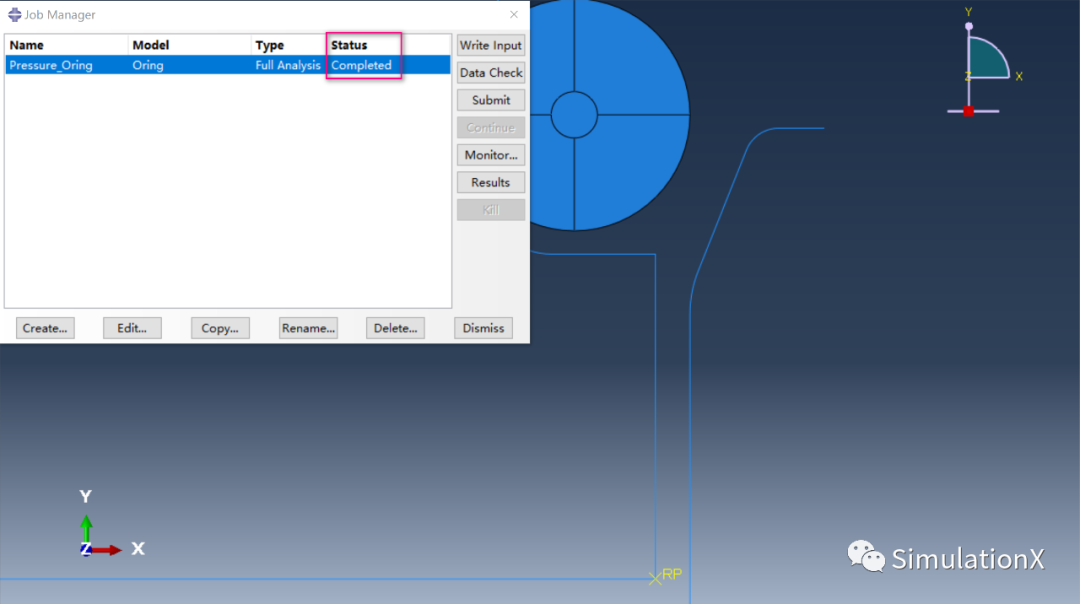

    计算可以完成，调整顺利

可视化模组

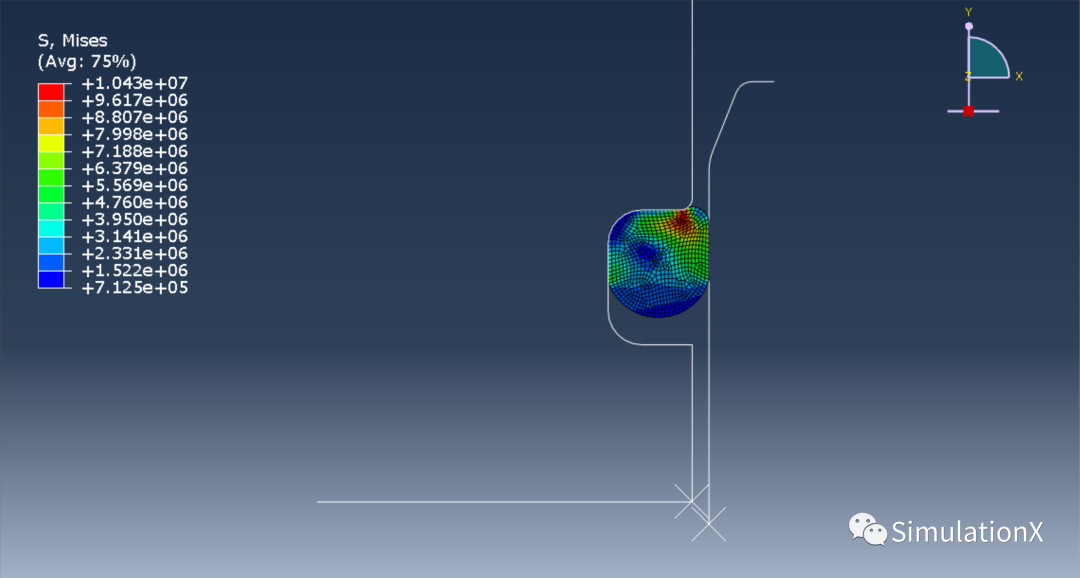

• Mises

看云图，有没有点揉脸的感觉

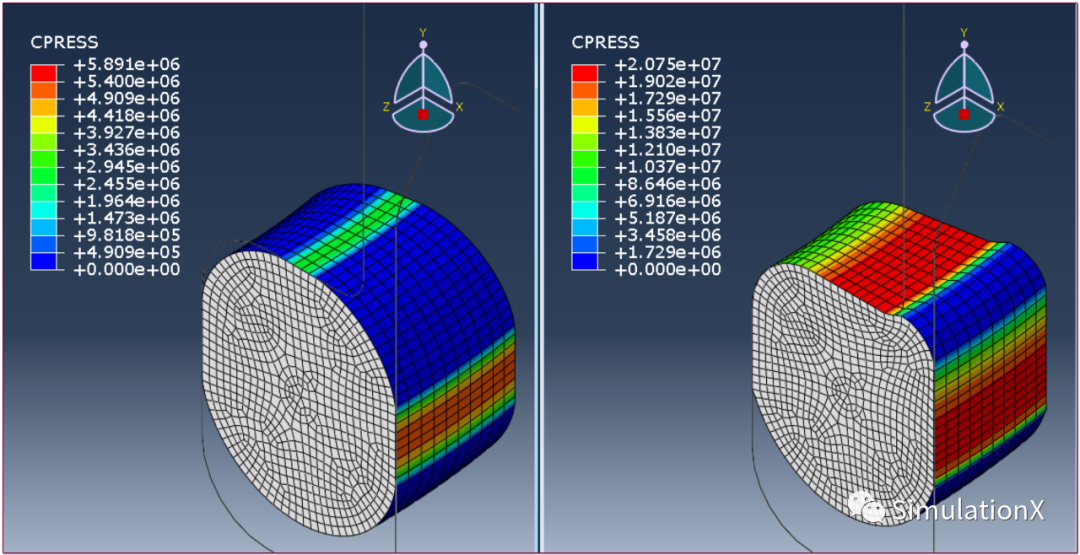

• CPRESS

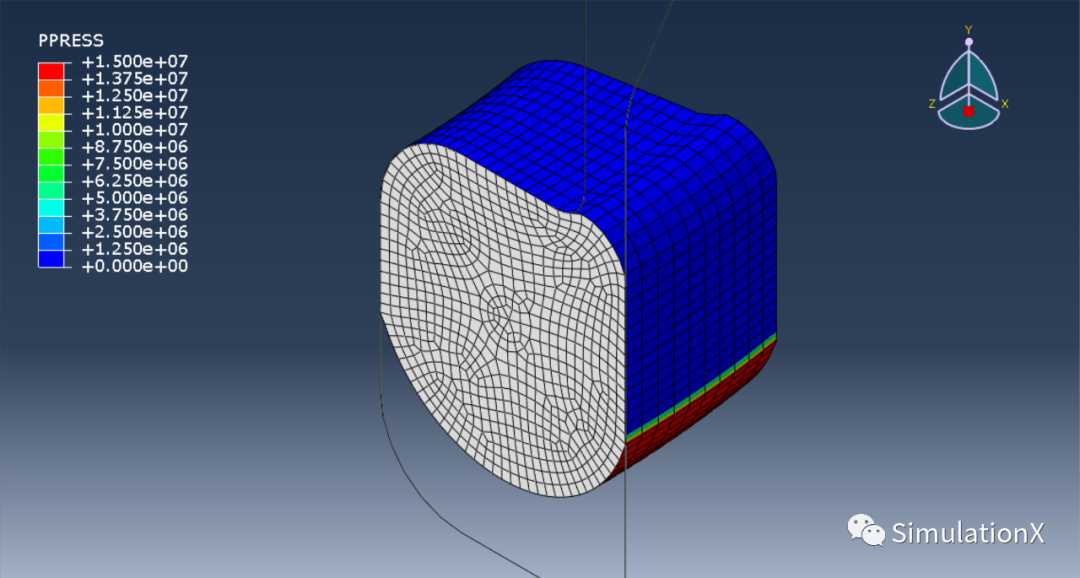

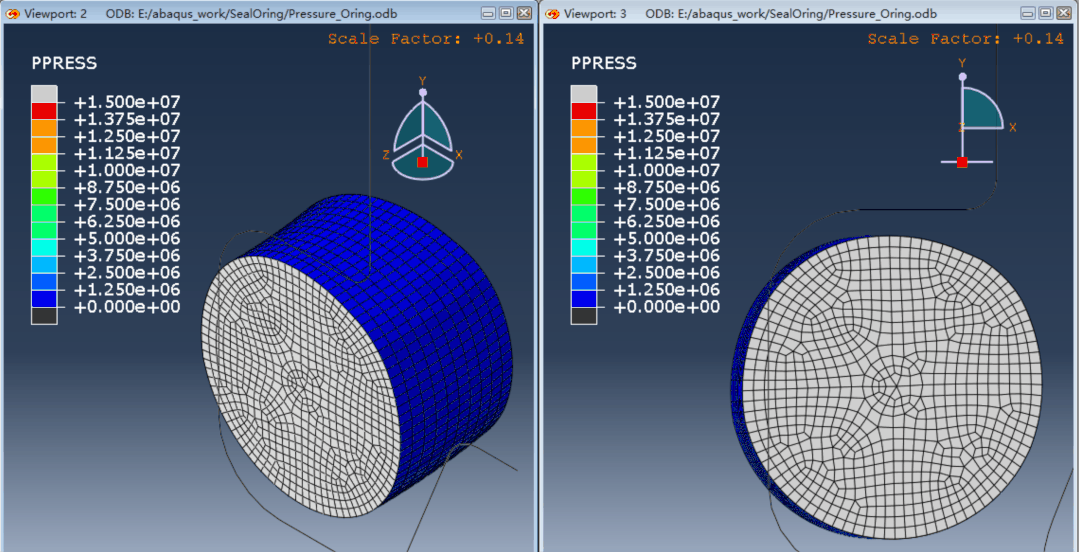

• PPRESS

    可以看出，几乎没有流体渗透到接触区

    看看动画
