旋转机械:利用STAR CCM+进行涡轮冷却叶片气热耦合计算

对于燃气涡轮发动机而言,涡轮燃气进口温度决定着发动机的功率和效率。目前,先进的燃气涡轮发动机涡轮燃气进口温度已经达到1800~2050K,远远超过了材料的可承受温度,所以必须采用有效的冷却方式来降低叶片温度。

本文将演示利用中文版STAR CCM+软件进行涡轮冷却叶片气热耦合计算的工作过程,计算模型源自STAR CCM Online公众号的文章:涡轮叶片冷却。叶片为静止导叶,内部带有两弯三通道的冷却冷却结构,前缘通道布置了扰流肋,尾缘通道有圆形的扰流柱,冷气仅从上缘板的排出,冷气与燃气不掺混。计算模型为分为三个域,分别是燃气、冷气和固体叶片。叶片和燃气域两侧均为旋转周期面。

旋转机械:利用STAR CCM+进行涡轮冷却叶片气热耦合计算的图1

1.模型导入

新建模拟—选择并行—逻辑处理器数量(16核)—文件—导入—导入面网格文件“blade.dbs/coolflow.dbs /hotflow.dbs”

旋转机械:利用STAR CCM+进行涡轮冷却叶片气热耦合计算的图2

2.几何处理

  • 压印

为创建交界面共节点网格,必须对不同实体进行压印操作。操作过程:几何—操作—新建—布尔运算—压印—分别压印“blade/coolflow”和“blade/hot.flow”。

旋转机械:利用STAR CCM+进行涡轮冷却叶片气热耦合计算的图3

  • 创建周期

计算模型为单个叶片,两侧为周期性边界,需在几何操作中创建周期,以便形成共节点网格(与压印类似)。操作过程:按Ctrl多选blade表面中的Per1/Per2,右键创建周期。在接触—周期转换中设定成旋转,燃气周期域设置方法相同

3.区域及边界条件

将几何中的零部件分配给区域,并自动创建接触模式界面。

旋转机械:利用STAR CCM+进行涡轮冷却叶片气热耦合计算的图4

  • 燃气域


a. 流体入口速度边界[350, 0, -99]m/s

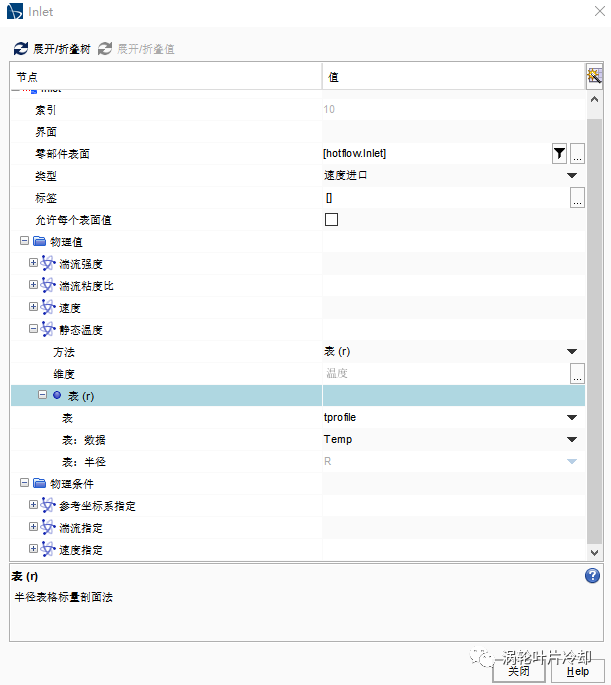

b. 流体入口温度边界:使用表(r)导入温度场。(首先在工具—表中,将csv文件导入)

旋转机械:利用STAR CCM+进行涡轮冷却叶片气热耦合计算的图5

c. 流体压力出口:0 Pa


  • 冷气域


a. 冷却空气入口:速度10.5m/s,温度354K

b. 冷却空气压力出口:0 Pa

4.网格生成

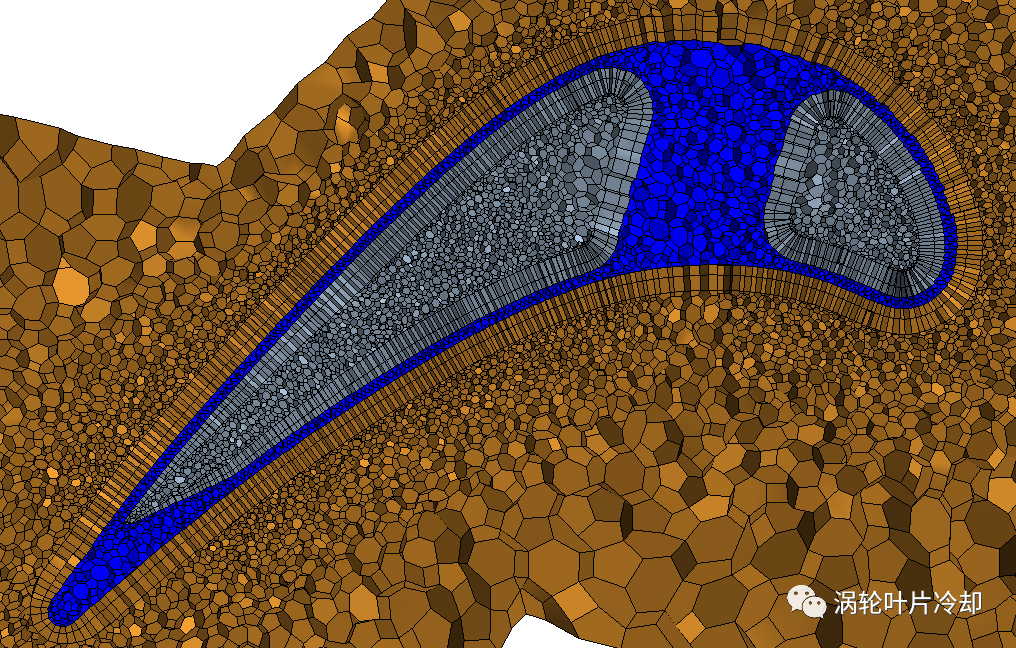

不同于传统的四面体、六面体网格生成器, S tar ccm+具有 独特 的高效 多面 网格生成器。多面体网格“面少,节点多,精度高, 计算速度快”等优点。 特别 对于复杂的 轮内 部冷却结构而言, 网格 具有很好的适应性 。因此本文对模型生成多面体网格进行计算, 操作过程如下: 几何— 操作 —新建—网格—自动网格—零部件同时选择三个区域—表面重构—自动表面修复—。默认控制中,基础尺寸设置为3mm,在自定义控制中创建面控制,选择除流固交界面外的其他面,禁用棱柱层网格。

旋转机械:利用STAR CCM+进行涡轮冷却叶片气热耦合计算的图6

检查网格质量,无负体积网格,网格质量较好。 可以创建 衍生零部件—阈值 网格细节进行查看

旋转机械:利用STAR CCM+进行涡轮冷却叶片气热耦合计算的图7

5.创建连续体


  • 气体连续体

旋转机械:利用STAR CCM+进行涡轮冷却叶片气热耦合计算的图8

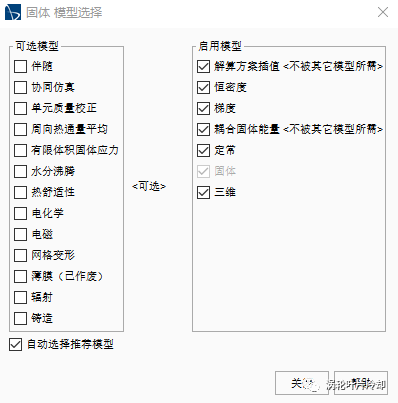

  • 固体连续体

    旋转机械:利用STAR CCM+进行涡轮冷却叶片气热耦合计算的图9

固体材料属性:

旋转机械:利用STAR CCM+进行涡轮冷却叶片气热耦合计算的图10

6.计算结果

  • 温度场

旋转机械:利用STAR CCM+进行涡轮冷却叶片气热耦合计算的图11

  • 压力分布

旋转机械:利用STAR CCM+进行涡轮冷却叶片气热耦合计算的图12

  • 中截面温度

旋转机械:利用STAR CCM+进行涡轮冷却叶片气热耦合计算的图13

  • 冷气流线

旋转机械:利用STAR CCM+进行涡轮冷却叶片气热耦合计算的图14

文章来源:涡轮叶片冷却
