Particleworks和RecurDyn联合仿真案例-发动机润滑

通过查看RecurDyn仿真发动机的固体运动，通过Particleworks仿真液体润滑分布。



一、生成RecurDyn 模型

1. RecurDyn运行。点击Browse选.Workshop6中.sampleEngineModel.rdyn文件

二、动力学模型仿真(单独RecurDyn)

1. 点击Analysis 下Simulation Type中的Dyn/Kin。

2. 点击Simulation 进行仿真。

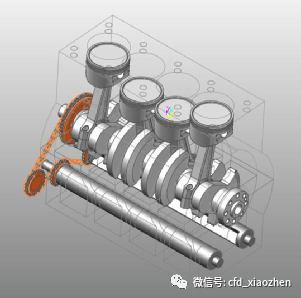

3. 仿真完成后，点击Animation，可以看到如右图所示的运转中的发动机。

三、生成Particleworks 模型

1. Working window所示的发动机模型是使用Subsystem生成的发动机。双击屏幕中的发动机，进入发动机的编辑模式，在Database中，鼠标右键单击Chain1后，选择Edit，进去Subsystem的编辑模式。

2. 点击Communicator下Particleworks 中的Vessel。

3. 选定SampleEngine模型中的，BalanceShaft1。

4. 在Vessel window中的VesselFile栏输入BalanceShaft1。

5. 对下表列出的12Body,重复上面的第2~4步，输出Vessel文件。

 BalanceShaft2

 ConnectRod1

 ConnectRod2

 ConnectRod3

 ConnectRod4

 CrackShaft

 EngineBlock_Lower

 EngineBlock_Upper

 Piston1

 Piston2

 Piston3

 Piston4

6. 点击Communicator下Particleworks 中的Export。

7. 点击弹出对话窗中的OK。

RecurDyn输出完成后，会在Message Window里出现‘Exporting obj file is complete.’的信息.Database里有17个Vessel文件。(最终输出的所有Vessel文件，连同sampleEngineModel.rdyn 都会移动到Particleworks下面的scene文件里)

四、生成Particleworks模 型

1. Particleworks运行。

2. 点击File，创建New Project。

3. 点击Next。

4. 输入Project Name 为Simple_Engine。

5. Project Location指定存储位置。

6. 点击Finish，生成新Project。

7. 将sampleEngineModel.rdyn 及其17个Vessel文件存储到刚生成的Project文件夹下的Scene文件夹里。(文件路径: / Simple_Engine/scene)

五、Particleworks Pre-Processing

1. 点击Start wizard。

2. 点击Open，选择scene文件夹下的所有*.obj文件。

3. 设置透明度。在Outline window中选择EngineBolck_Upper.obj和EngineBolck_Lower.obj，在Object window中设置Alpha为0.2。

4. 点击Outline window中的Domain。

5. 点击Object window 中Domain的Adjust domain。

6. 打开Adjust domain后，选定All objects 选项，点击OK。

7. 在Wizard window中添加fill

8. 在Outline中，点.已.加.fill。

9. 在Object window中，设置fill的参数如下：

 Location: -100, -100, 50

 Direction of Particle Creation: yLower

10. 点击Wizard window中的Next。

11. 点击Manage physical properties。

12. 点击+按钮，添.Fluid和Polygon物性质。

13. 点击Close。

14. 在Outlinewindow，按住Shift 或者Ctrl键，向右侧的画面一样，选定17个*.obj。

15. 在Physics window中将所有的Physical Property都由None改为Polygon.这样Wizard window中，除了fill以外，所有*.obj文件的Physicalproperty都为Polygon。

16. 在Outline window中，选定fill，将其Physical property变更为Fluid.

17. 在Particle settings界面，设置如下参数后，点击Next。

 Unit: mm

 Particle Size: 7

18. 只变动Gravity (0, -9.8, 0)，其他保持不变；点击Next,不变；点击Next。

19. 设置参数如下

 Initial dt [s]: 0.0005

 File Output Interval Time [s]: 0.001

20. 点击Execute按钮，在Run窗中，选择Preprocess & Simulation选项，选定Core 数，或GPU 后，点.Execute 进行Particleworks 仿真分.。

21. 仿真分.刚开始后，点击Particleworks 下方的X按钮，终止仿真。

六、进行Co-simulation

1. 在RecurDyn中打开STEP4存储的sampleEngineModel.rdyn文件. (文件路径: /Simple_Engine/scene/sampleEngineModel.rdyn)

2. Analysis 下Simulation Type 中选择Dyn/Kin。

3. 在Parameter 栏中设置Maximum Time Step为1.e-003。

4. 点击Simulation按钮，进行仿真分析。

七、查看结果

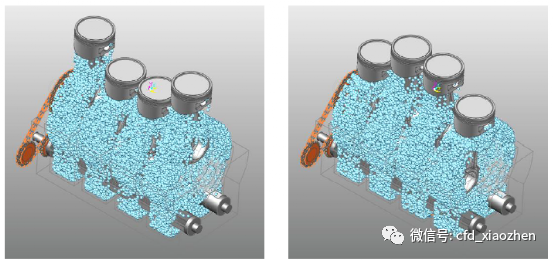

1. 在RecurDyn的Analysis栏下，点击Animation control中的, Play/Pause 按钮，查看Animation。

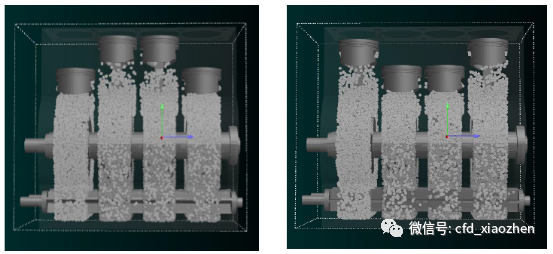

2. 在Particleworks中，点击Play window中的Play按钮，也可查看Animation。
