SolidWorks动态参考可视化与父子关系

1.在 【 设计树】中当选择某个特征或草图，软件会显示两种箭头来表示各个特征、草图、基准面之间有联系。这种关系称为【动态参考可视化】。（蓝色箭头显示【父级关系】、紫色箭头显示【子级关系】）

1-1.可有时又没有这种箭头关系，那是因为：【动态参考可视化】 被关闭了。

2.在 【设计树】顶端，零件的名字上右键：就能看到 【动态参考可视化】的两个图标，先激活：父级 。

2-1.激活：父级 后就能看到向上指引的蓝色箭头。

3.同时激活：子级 。

3-1.向下的紫色箭头也回来了。

4.这两个命令在【视图】-【用户界面】里也能找到。

5.另外在【拉伸-凸台4】右键：有个【父子关系】。

5-1.也可以查看上下关联的特征、草图。只不过在2015版后有了【动态参考可视化】，这个【父子关系】就显得鸡肋了。

6.修改特征时对父特征没有影响，对子特征会产生影响。比如这个【拉伸凸台4】它有个子特征【拉伸凸台5】和 草图7 ；如果压缩或删除【拉伸凸台4】，那么【拉伸凸台】或草图7也会被压缩或删除。

7.再比如这个【拉伸凸台6】它的子级有：拉伸凸台7、拉伸凸台9、镜像2 。

7-1.当【拉伸凸台6】被压缩后，子级里的个三个特征和草图也一同被压缩了。如果解压【拉伸凸台6】，子级不会跟随解压；但解压【镜像2】后，父级特征会同时解压。

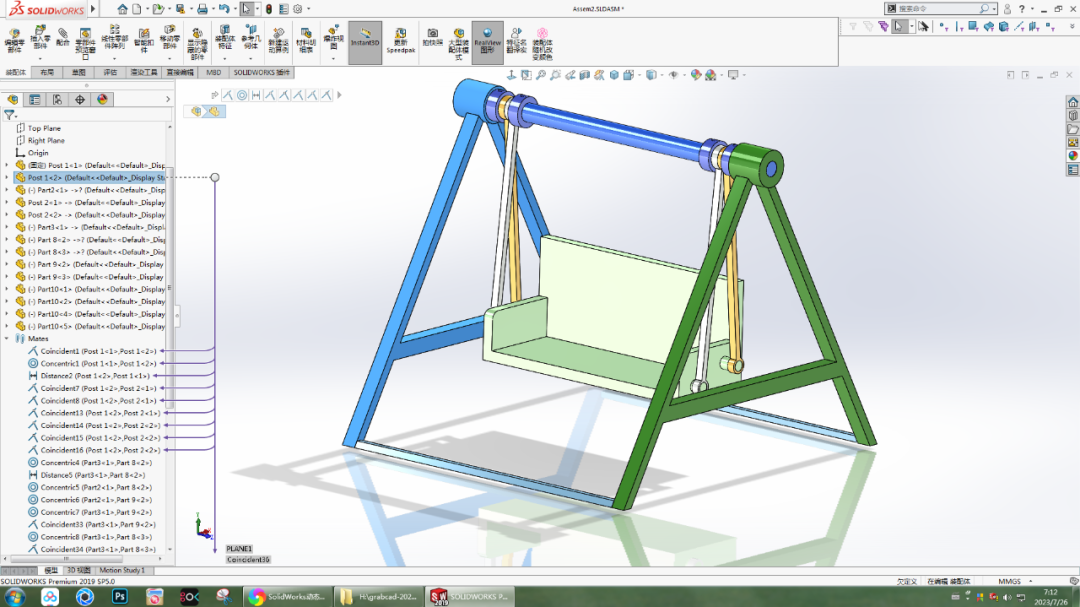

8.装配体里的【动态参考可视化】、【父子关系】设置方法一样。

9.完成。
