【pycatia】用python也能操作CATIA建模？

关于CATIA VBA / Automation二次开发，小狼之前发过很多篇文章了。不过为了让一些刚接触的小伙伴更容易理解，我们再唠叨一遍：

• CATIA软件里内置了一套自动化对象，好比某MOBA游戏的英雄；

• 我们平常用鼠标键盘，可以操纵软件建模（控制英雄走路或释放技能）；

• 与游戏外挂/宏类似，CATIA也可以被程序脚本控制，让软件自动执行某些动作。




  综合以上内容，简单说，这种用程序代码代替鼠标键盘，控制软件进行自动建模的方式，就叫做基于Automation（或者叫自动化对象）的二次开发。




这些自动化对象，能听懂的程序语言不止一种，小编之前也都发过。除了软件自带的VBA，还有比如：

用VS VB.Net做CATIA二次开发

C#环境下的CATIA Automation二次开发

PYTHON-圣诞福利-小编写的书

今天这篇文章，我们来介绍一个python中用于catia automation开发的库——pycatia。

提示：阅读这篇文章的内容，需要各位看官有VBA和Python的基础。如果没有，建议先看一下上面链接的文章。

关于这个库，Github链接如下。

https://github.com/evereux/pycatia

根据作者本人的说法：做这个库的初衷是为了用python实现测量功能（详见我上面第三个链接里那本书第七章内容）。后来不断地完善，截止到小编发这篇文章，已经更新到0.5.8版本，几乎涵盖了CATIA常用模块的API。

和小编写的书中纯com开发不同的是，使用这个库，你可以拥有属性和方法的自动联想，提高程序编写的效率。

与其他python库一样，我们可以通过如下命令行安装：

或者，如果你用了pycharm，可以在project interpreter setting里进行安装：

以上工作就绪之后，我们便可以编写python代码啦！接下来，我们就通过开发手册里自带的这个实例，来练练手~

这个例子的原理很简单：

一个圆上有一些等距阵列的点，在偏置某一距离的平面上的另一个圆上，有同样多的点，只是位置会错开一些。我们把对应的两个点连成一条线，再进阶一下，把相邻的两根线桥接一张曲面，再上个色。

按着上面的步骤，开始写代码：

首先，导入库，初始化一些基本对象与参数：

import pycatia
from pycatia.mec_mod_interfaces.part_document import PartDocument
from math import *
import random

# 创建一个新part文档，并初始化一些基本对象
catia = pycatia.catia()
doc = catia.documents.add('Part')
doc = PartDocument(doc.com_object)
sel = doc.selection
part = doc.part
hsf = part.hybrid_shape_factory
hb = part.hybrid_bodies.add()

pt_qtt = 20 # 圆上点的数量
dis_loc = 5 # 上下两层点错位的量
r1 = 50 # 下圆半径
r2 = 30 # 上圆半径

因为后面要给元素上色，这里先自定义一个随机上色的函数：

# 自定义一个给元素随机上色的函数
def rand_color(element):
    r = random.randint(0,255)
    g = random.randint(0, 255)
    b = random.randint(0, 255)
    sel.clear()
    sel.add(element)
    sel.vis_properties.set_real_color(r, g, b, 1)
    sel.clear()

然后，就是建模了，过程也很简单，就是“点连成线，线连成面”：

# 创建点并连线
lines = []
for i in range(pt_qtt):
    # 当前循环变体下，上下两层点对应的角度
    a1 = pi * 2 / pt_qtt * i
    a2 = pi * 2 / pt_qtt * (i + dis_loc)

    # 用三坐标的形式创建点，z值即表示两个圆所在的平面位置
    pt1 = hsf.add_new_point_coord(r1 * cos(a1), r1 * sin(a1), 0)
    pt2 = hsf.add_new_point_coord(r2 * cos(a2), r2 * sin(a2), 200)

    # 连线并放入数组
    line = hsf.add_new_line_pt_pt(pt1, pt2)
    lines.append(line)

# 桥接曲面
for i in range(pt_qtt - 1):
    blend = hsf.add_new_blend()
    blend.set_curve(1, lines[i])
    blend.set_curve(2, lines[i + 1])
    hb.append_hybrid_shape(blend)
    blend.compute()
    rand_color(blend) # 随机上个色

# 前面循环是相邻线一对一对的，最后再把首尾连起来
blend = hsf.add_new_blend()
blend.set_curve(1, lines[pt_qtt - 1])
blend.set_curve(2, lines[0])
hb.append_hybrid_shape(blend)
blend.compute()
rand_color(blend)

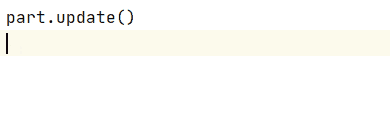

# 最后 更新一下part
part.update()

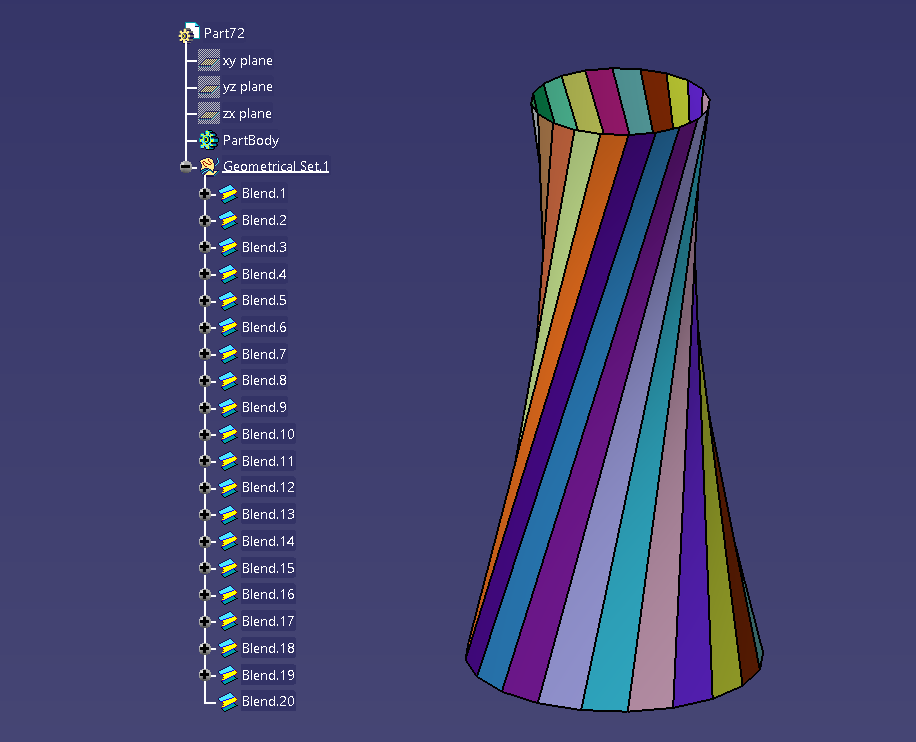

最终出来的模型及特征树如下图：

---
