Abaqus实用技巧：弯矩、轴力、剪力提取方法详解



1

前言

最近在一个交流群里有人问到Abaqus中弯矩、轴力、剪力等内力的提取方法，我就好奇的查阅资料并实践了一下。基本上通过Abaqus的gui界面操作可以获取任意截面在任意时刻的内力，总的来看方法都是一样的，小差异在于软件中的某些选项的设置。在使用Abaqus进行结构分析时，提取弯矩、轴力和剪力是非常常见的需求。下面我将详细介绍一些在Abaqus中提取这些结果的实用技巧。



2

操作步骤

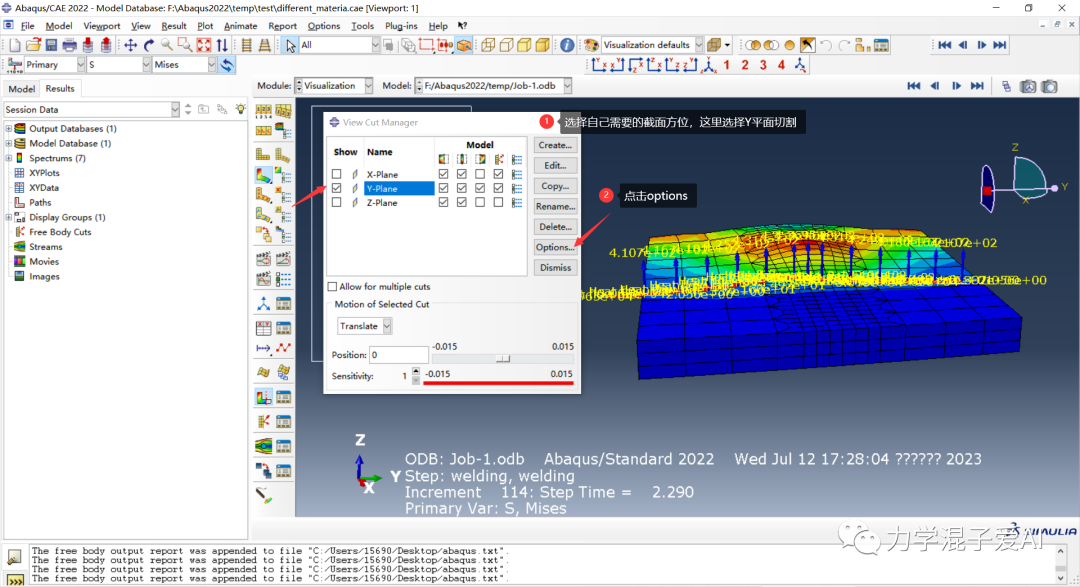

1.进入后处理，点击view cut,如下图

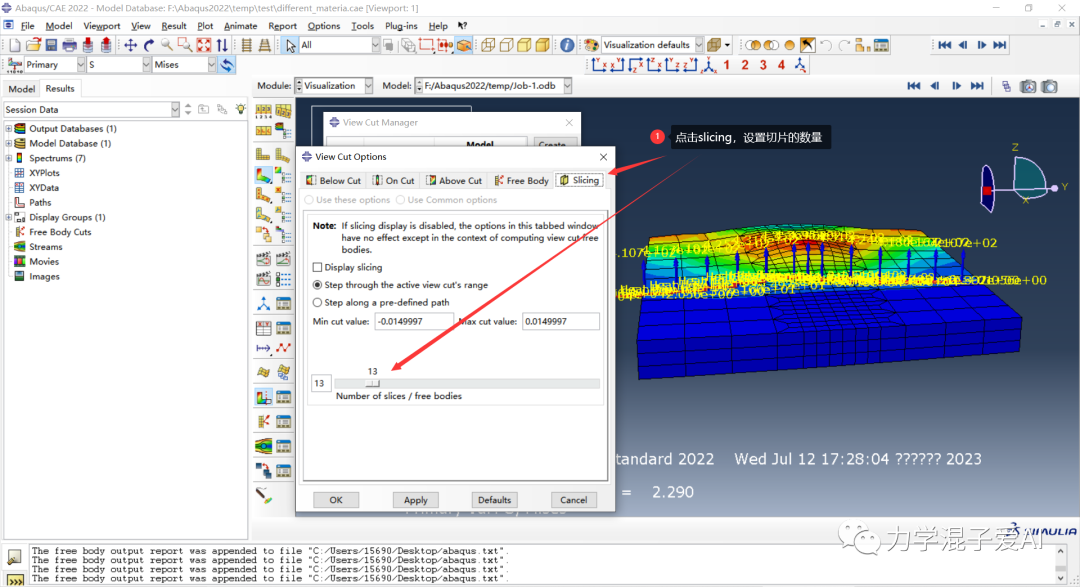

2.选择截面位置和截面数量，具体见下图

3.进入report，点击free body cut,然后进行下图的设置

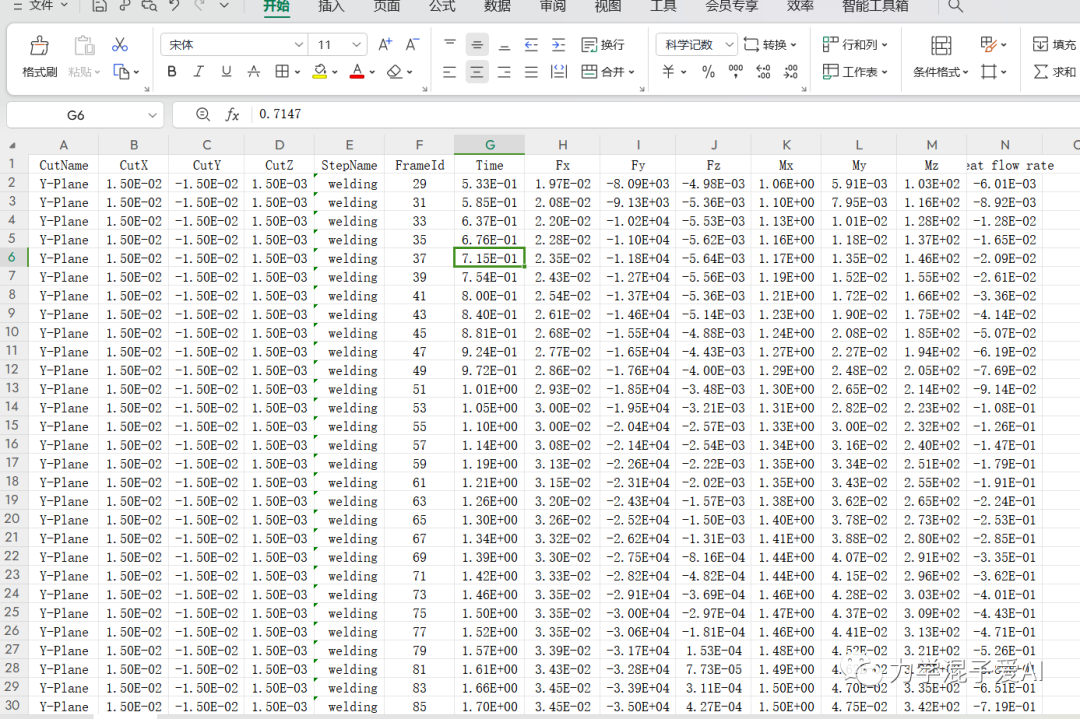

4.把导出的数据复制到excel中即可，分析和绘图等



3

结语

最近在学习和对比一些界面本构的差异和效果，发现网上一些cohesive单元插入插件使用起来不仅方便，而且可以实现一些特殊的效果，如果大家有这方面的插件希望分享下，我也是刚开始接触，这些对我也很重要，后续我也会继续分享使用所得的技巧和收集的相关资料。

文章来源：力学混子爱AI
