Fluent meshing（四十四）多域网格网格

小时候，不懂时，拼命的点头。长大后，深知时，却努力的摇头。

今天我们主要给大家带来 Fluent Meshing 中的多域（Multizone）网格。

1



多域（Multizone）网格

为了为复杂的几何配置创建纯（六边形）网格，有时可能会被迫手动将几何体分解或切片为单独的实体（这说明多域网格的划分有时需要人为的在几何阶段进行几何切分）。然而，多区域网格方法（“多区域”）可以让用户在几何体的所有区域创建纯六边形网格，自动将几何体分解为单独的实体。

多域网格的划分一定要注意几何的切分，因为切分方式决定网格的划分效果。注意多域网格网格是在几何描述阶段进行的，详细见图 1.

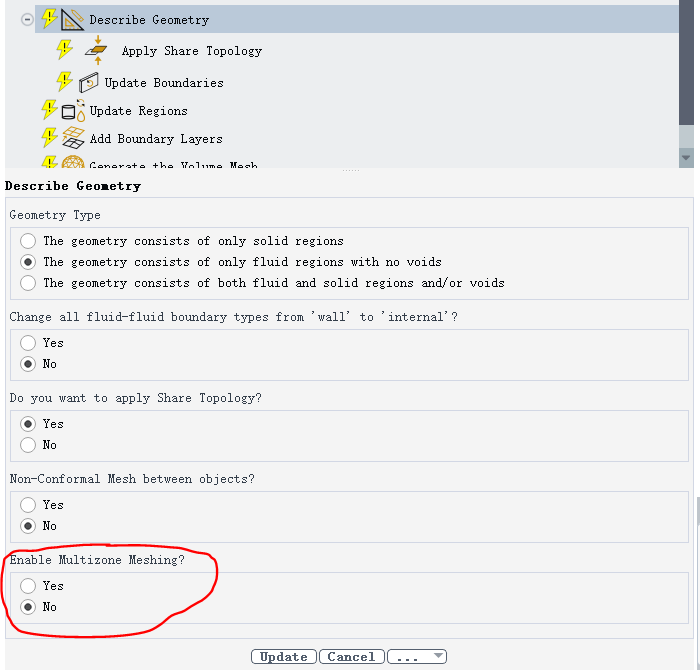

图1 描述几何（Describe Geometry）

2



多区域网格的填充方式

Fluent Meshing 多域网格的填充方式有 4 种，分别是六面体平铺（Hex-Pave）、六面体映射（Hex-Map）、棱柱（Prism）、混合（Mixed）。下面是具体的填充方式：

1. 六面体平铺（Hex-Pave）：使用六面体网格填充选定区域。所有连接的区域必须使用相同的体积填充类型。如果设置不同，区域填充类型将自动设置为使用此填充类型。

2. 六面体映射（Hex-Map）：使用六面体网格单元填充选定区域。

3. 棱柱单元（Prism）：用棱镜元素填充选定区域。

4. 混合（Mixed）：除了一些棱镜棱柱网格单元外，还用六面体网格填充选定的区域。

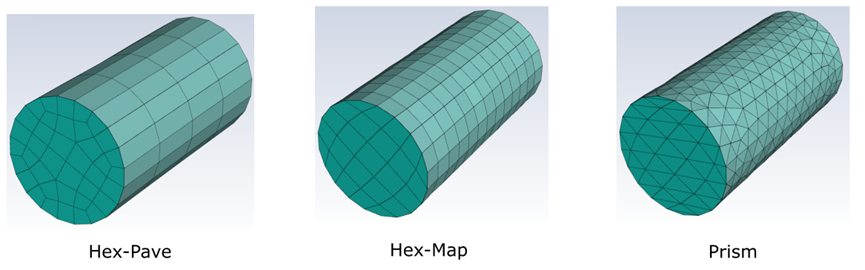

图2 多区域网格的填充方式

3



多区域网格的理解（Understanding Multizone Meshing）

从本质上讲，多区域网格（multizone meshing）的概念相当于通过沿特定方向执行扫掠（sweep）来生成网格，通常涉及多个实体。该技术需要许多垂直于扫掠方向的源面和目标面，并使用它们来创建六面体（或以六面体为主）网格。

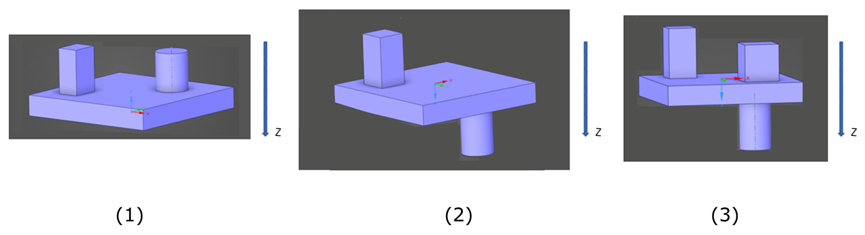

图3 几何案例

如果检查图 3：示例几何图形，则第一个插图（1）表示单个实体，其中“可扫描”方向（Z）是从上到下。用户需要提供垂直于该方向的所有面（即块每一侧的顶部两个面和两个大面）作为源/目标选择。即使几何体表示三个连接的实体（使用共享拓扑），多区域技术也将适用，在这种情况下，需要将其他共享面添加到源目标选择中。同样，多区域技术也可以应用于使用基本相同的选择的图3种的插图（2）。

然而，图3种的插图（3）代表了一种多区域技术不易适用的情况。这是因为右上缸体和右下圆柱体在同一平面上重叠（在扫掠方向上从上方或下方查看模型时）。在这种情况下，多区域网格方法需要圆柱体和板之间的非保形连接。

4



总结

今天主要给大家带来 Fluent meshing 多区域网格的概念和多区域对几何的要求以及网格影响，内容比较简单，希望大家能够了解什么是多域网格以及多域网格对几何的要求。下面的几篇文章我们将介绍 Fluent 传热的相关内容，希望大家能够喜欢，多多转发，我们与您一直同在，相互交流共同进步。
