SolidWorks Simulation橡胶挤压弹性仿真

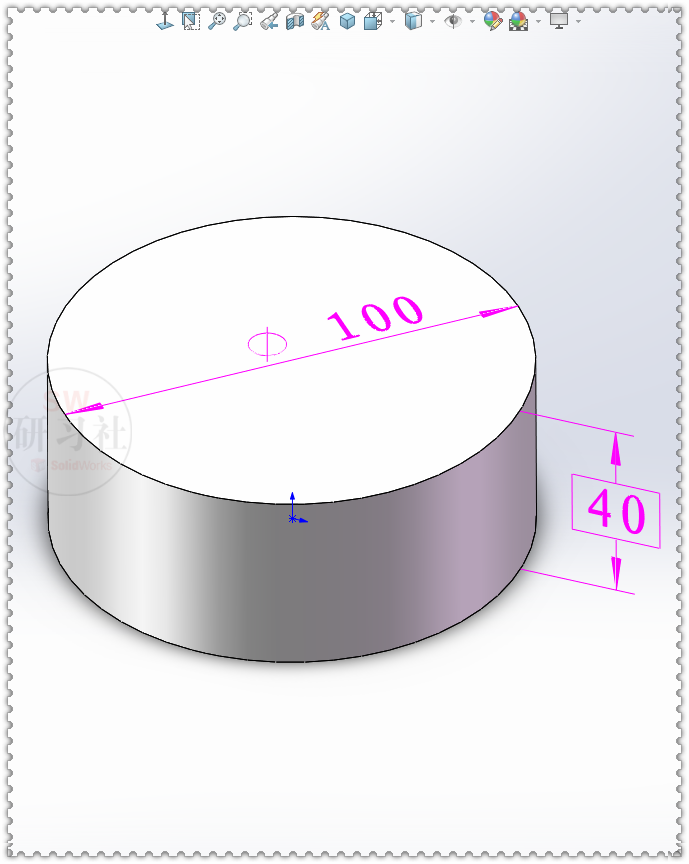

1.【拉伸凸台】直径：100 ，高度：40 。

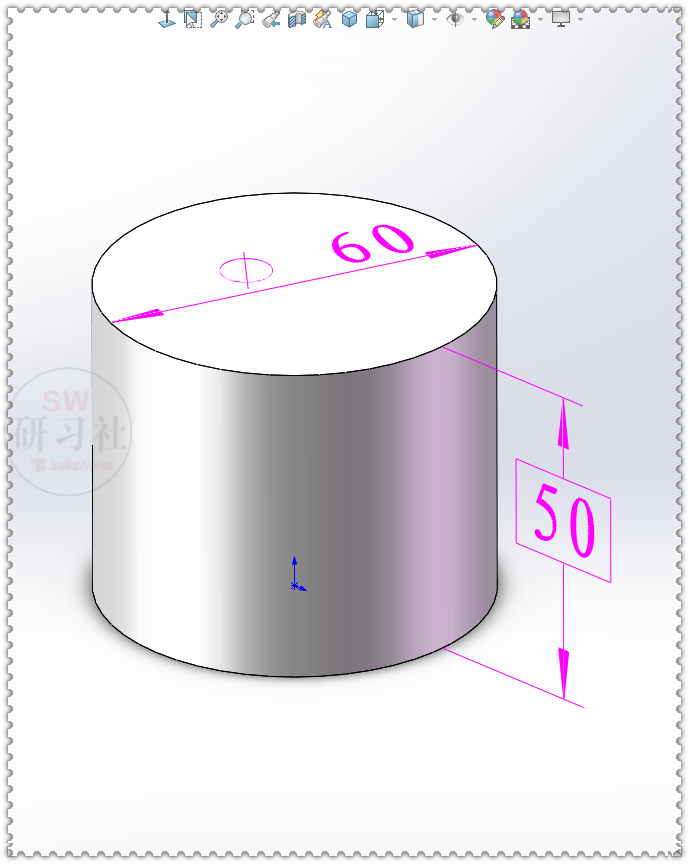

2.【拉伸凸台】直径：60 ，高度：50 。

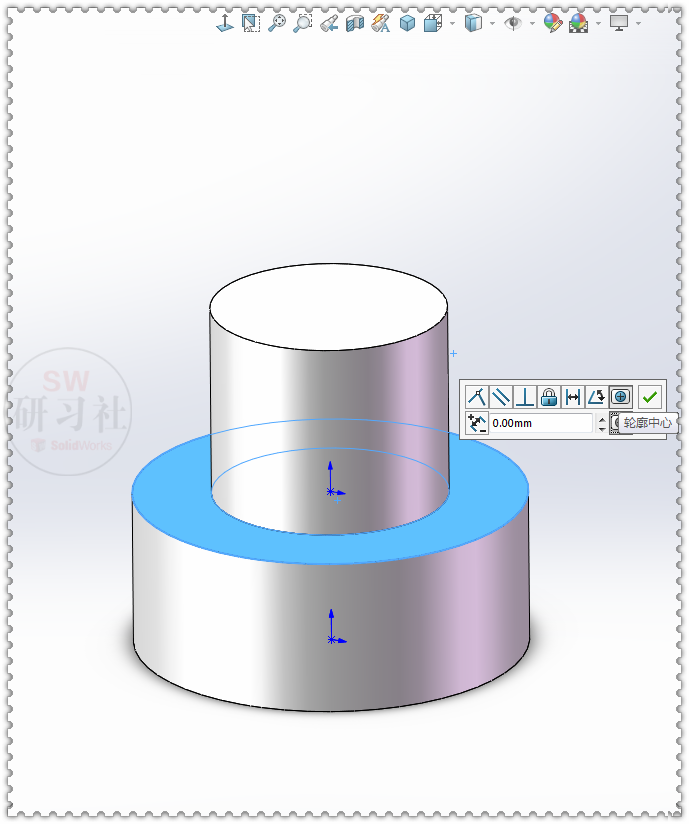

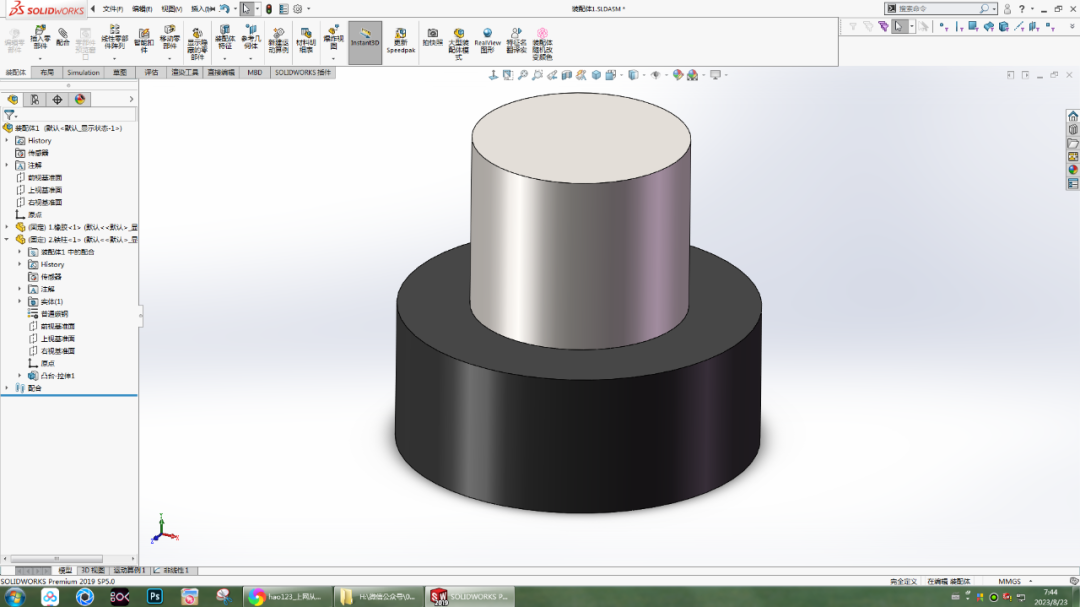

3.【新建装配体】插入两个零件，添加：轮廓中心配合。（两个圆柱都固定）

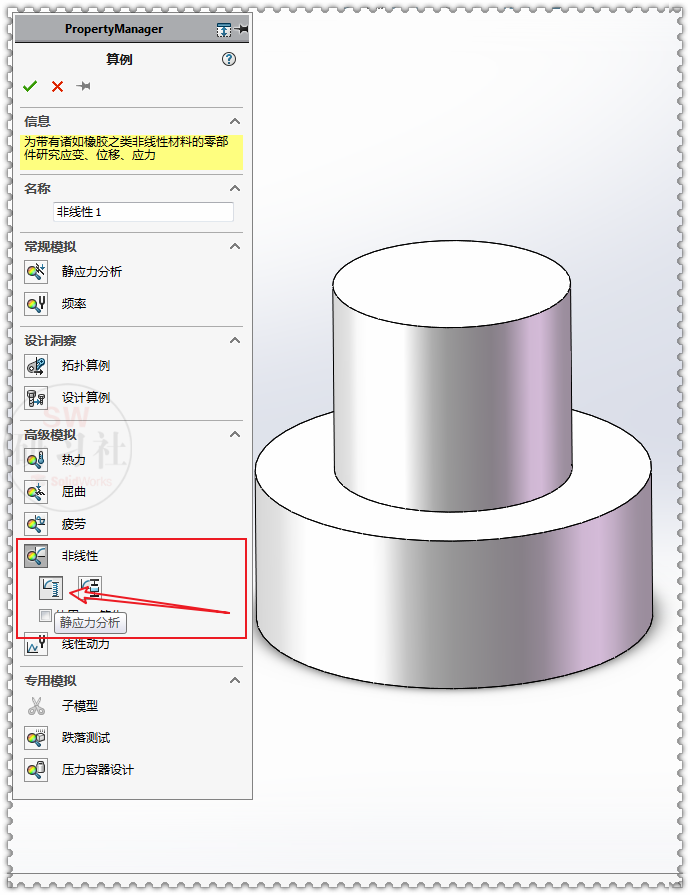

4.【Simulation】-【新算例】-【非线性】静应力分析。

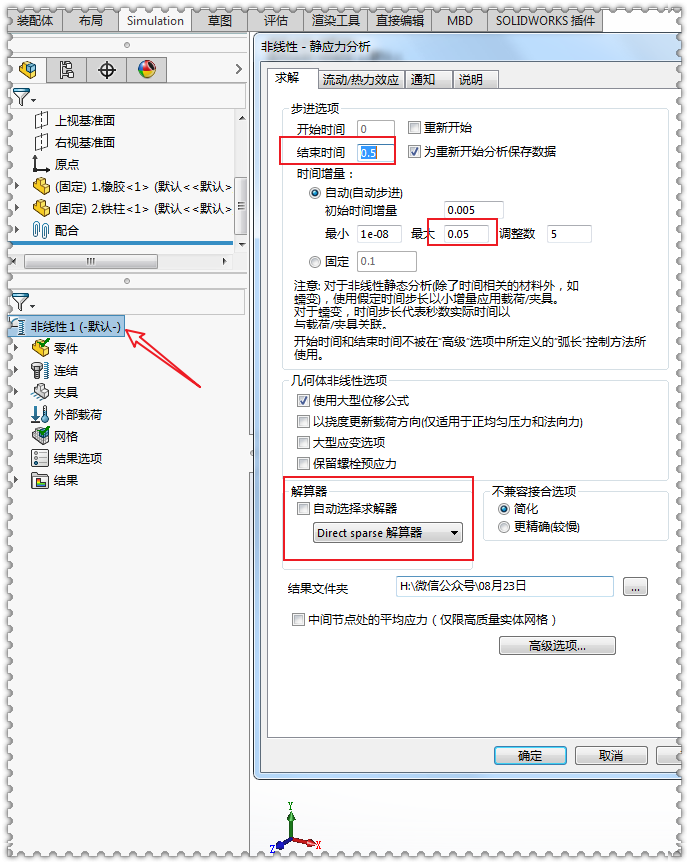

4-1.【右键-属性】结束时间：0.5 ；解算器：DS解算器 。

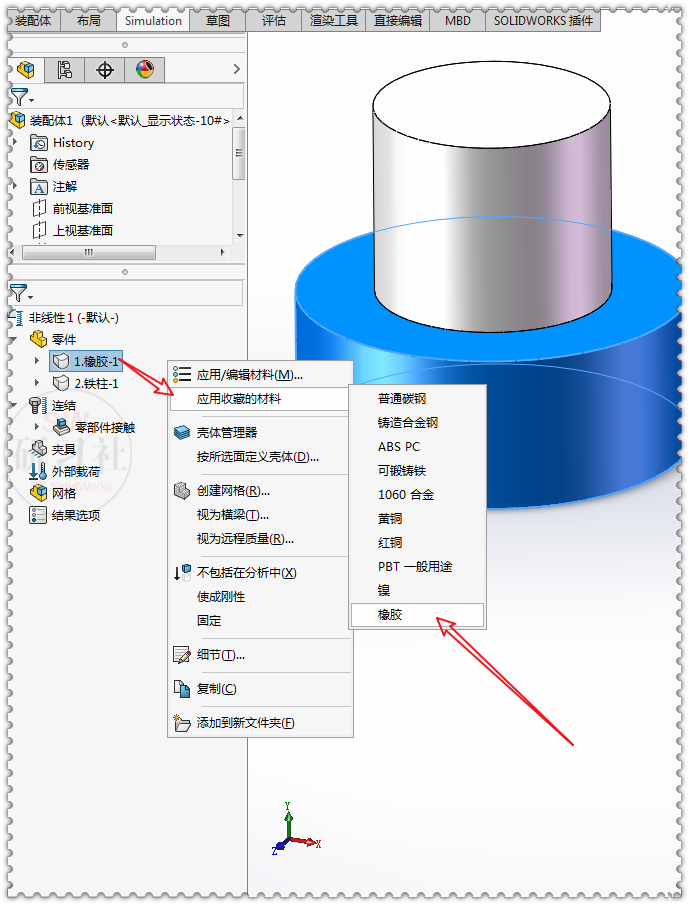

5.添加材质，底部圆柱：橡胶。

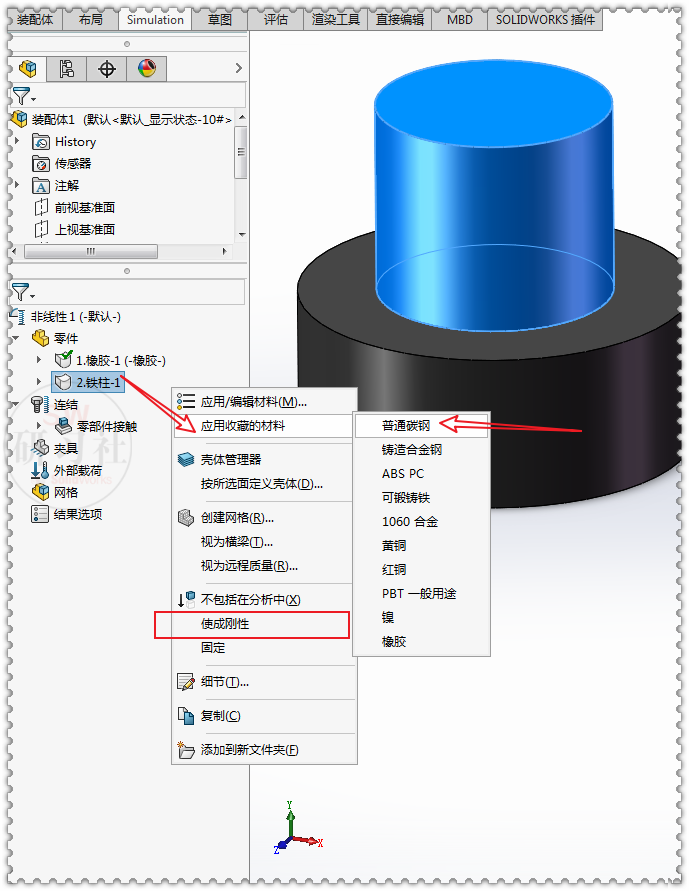

6.上方圆柱：普通碳钢——使成刚性。

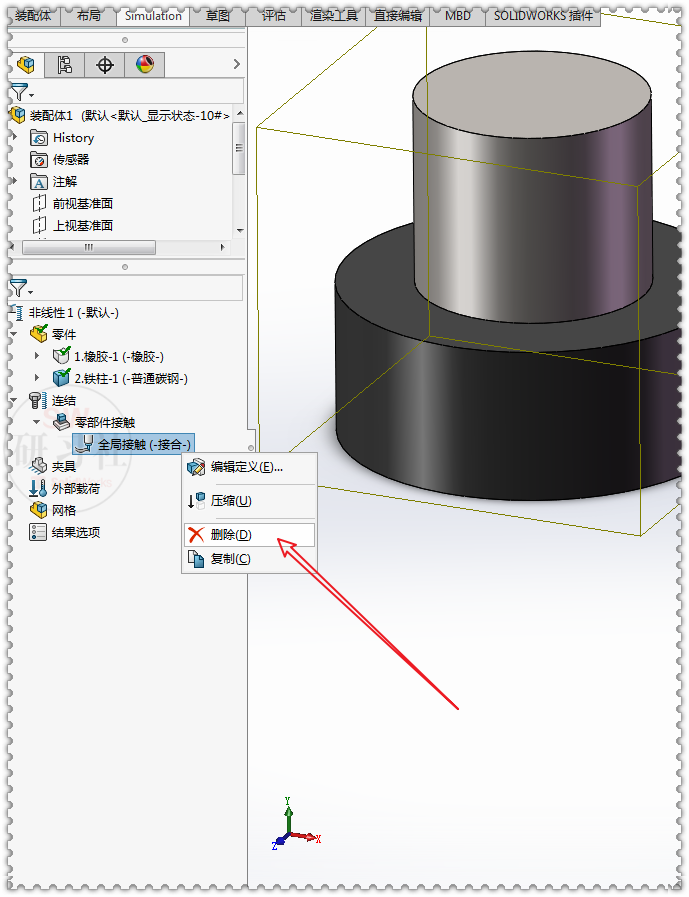

7.删除自带的接触。

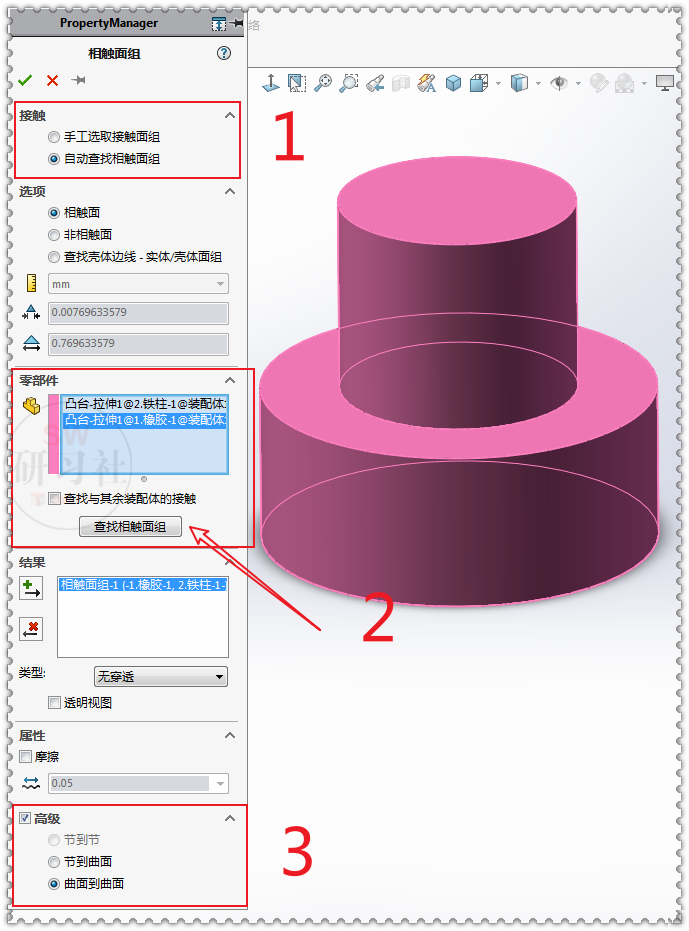

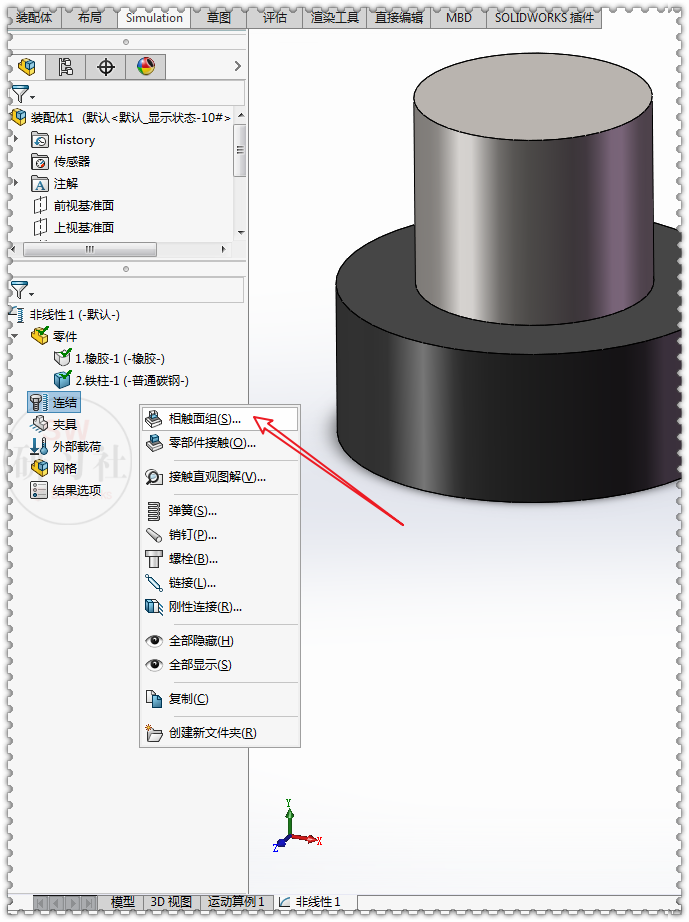

8.连结上右键：相触面组 。

8-1.接触：自动查找接触面组；零件部件：两个圆柱——查找相触面组；高级：曲面到曲面。

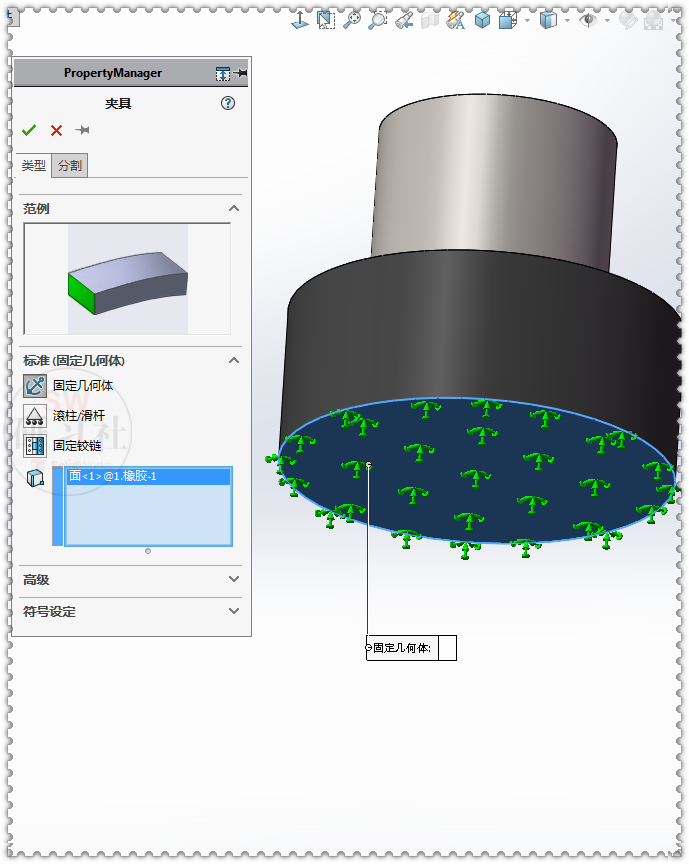

9.【夹具】固定几何体，选择：底面。

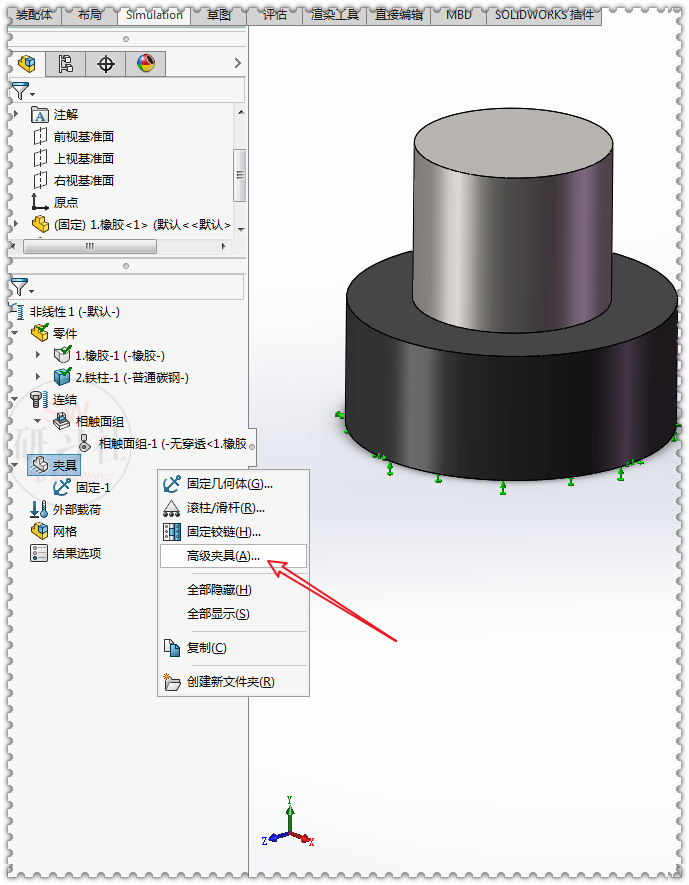

10.右键：高级夹具 。

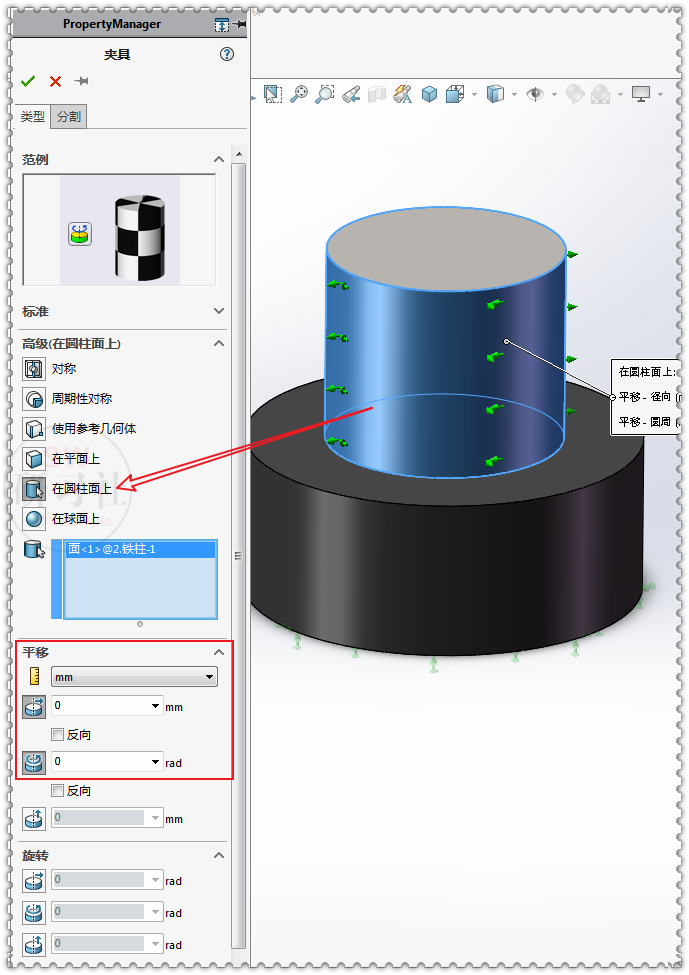

10-1.在圆柱面上，激活：径向、圆周 。（是圆柱体不会径向移动和旋转）

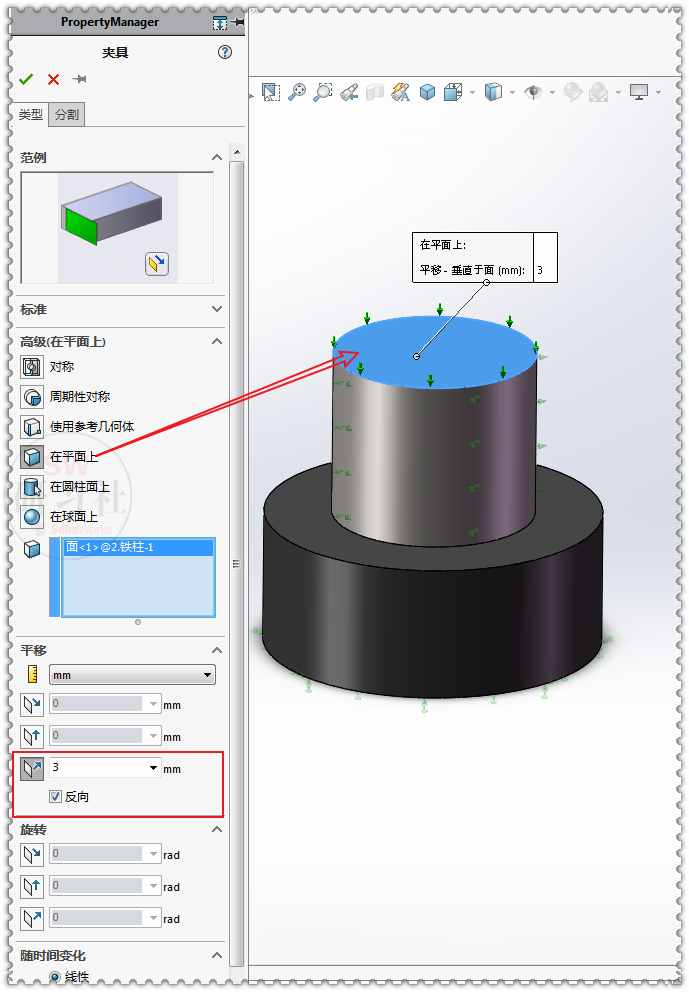

11.【高级夹具】在平面上，垂直与面：2 mm，反向。（向下压2mm就行，3mm运算时间太长了）

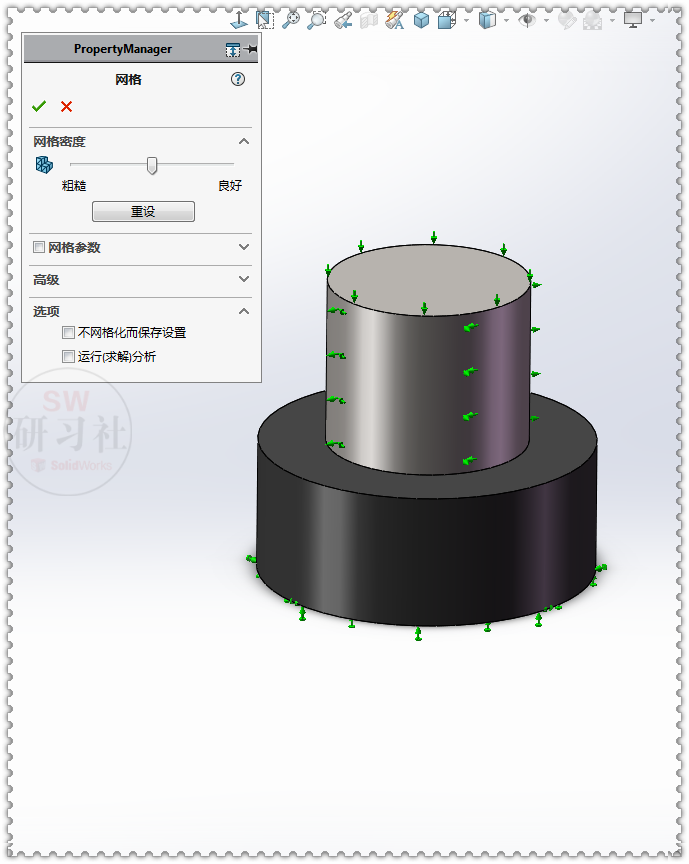

12.【生成网格】使用默认精度就行。

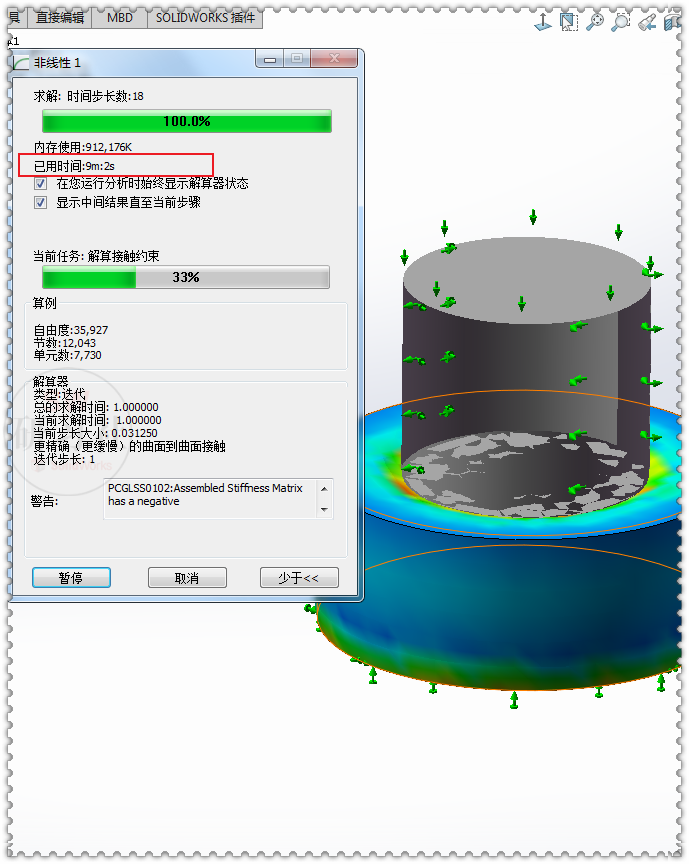

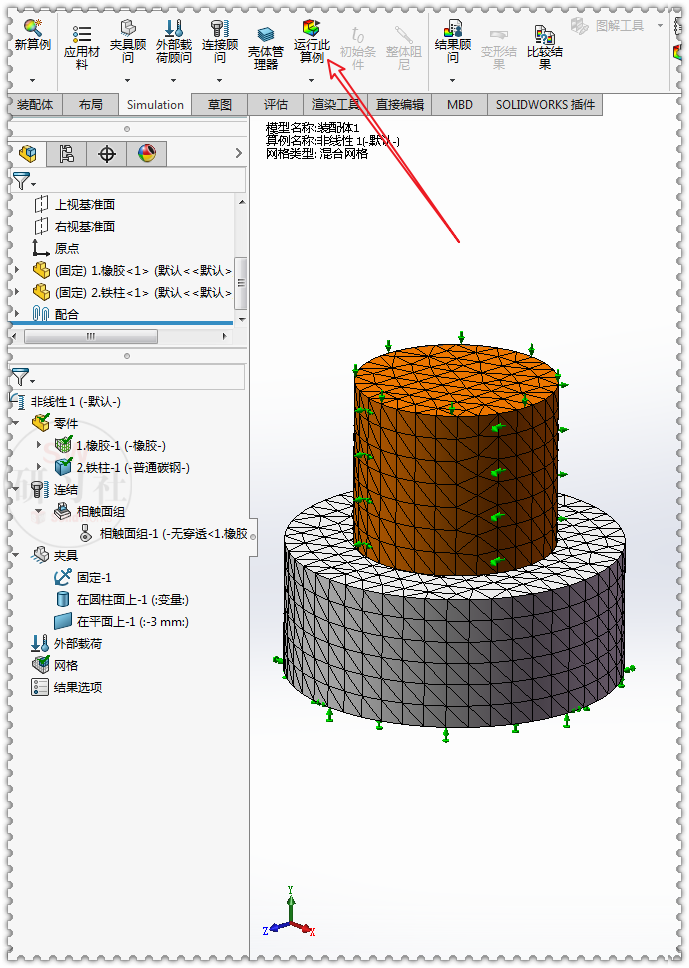

13.【运行此算例】。

13-1.过程非常慢，向下压3mm用了10分钟。

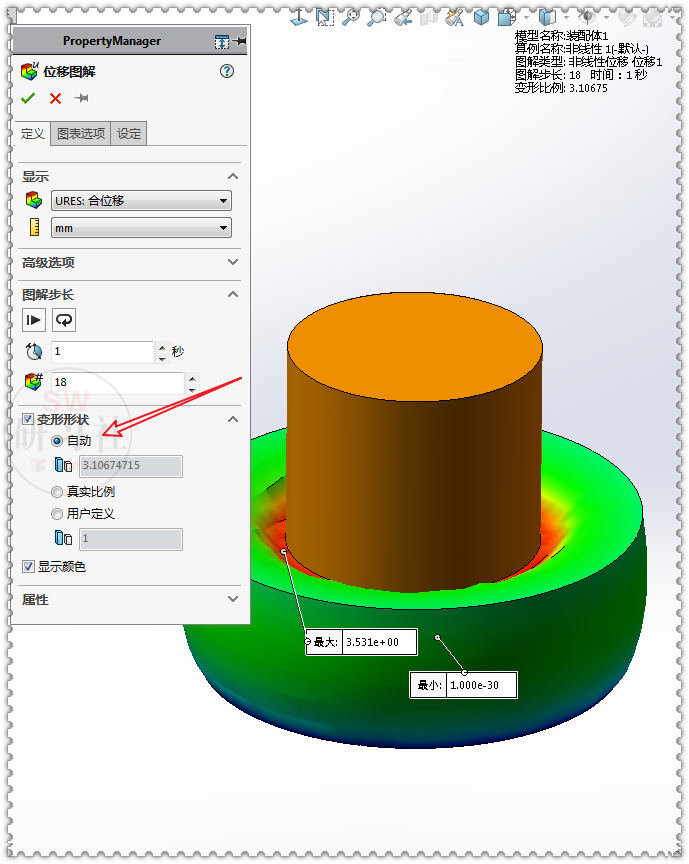

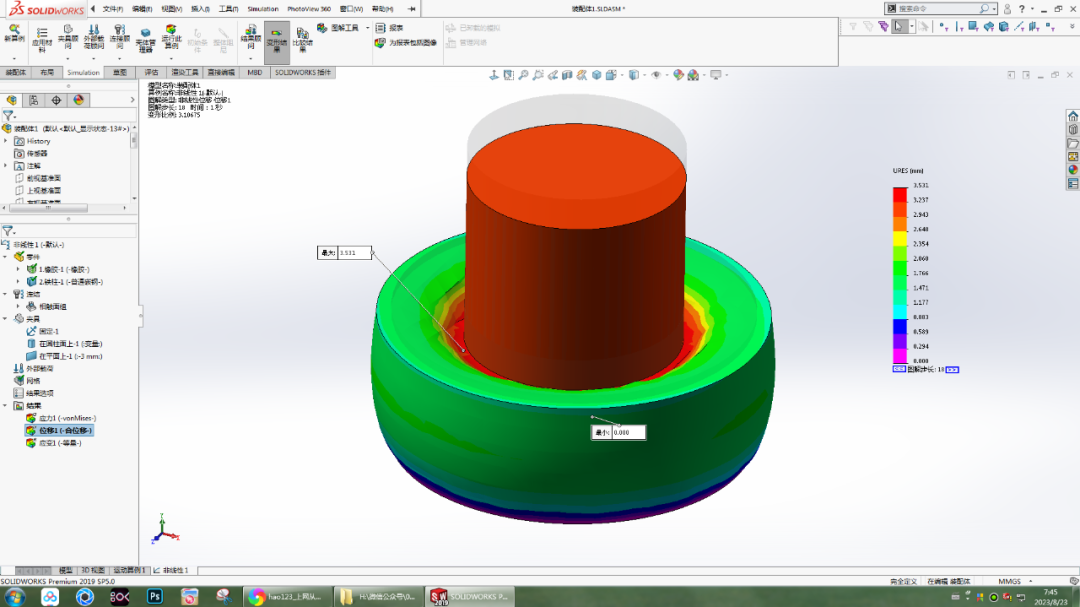

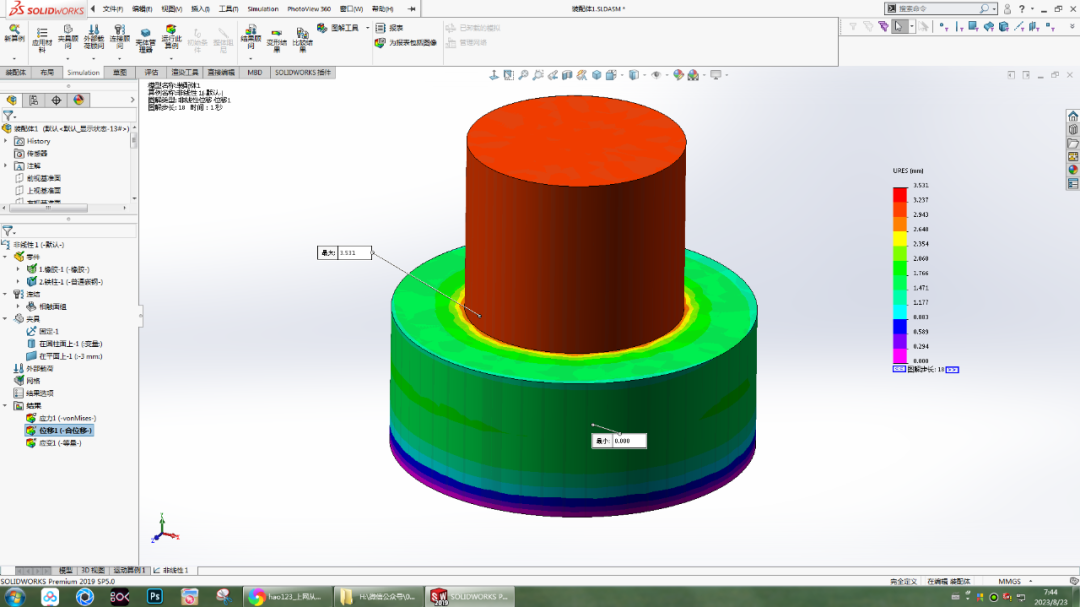

14.【位移图解】变形形状：自动。

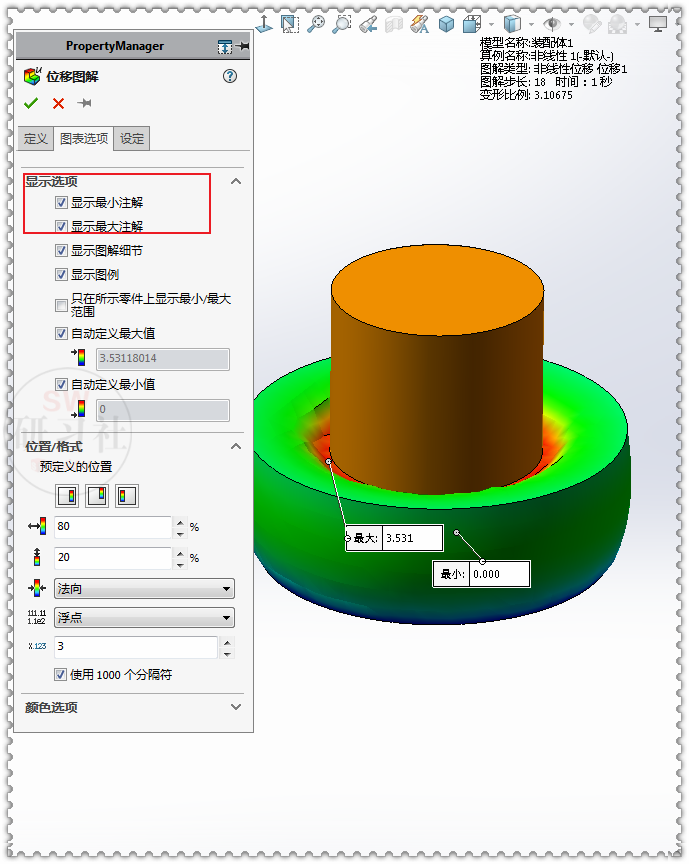

14-1.图标选项，勾选：显示最小、最大注解。

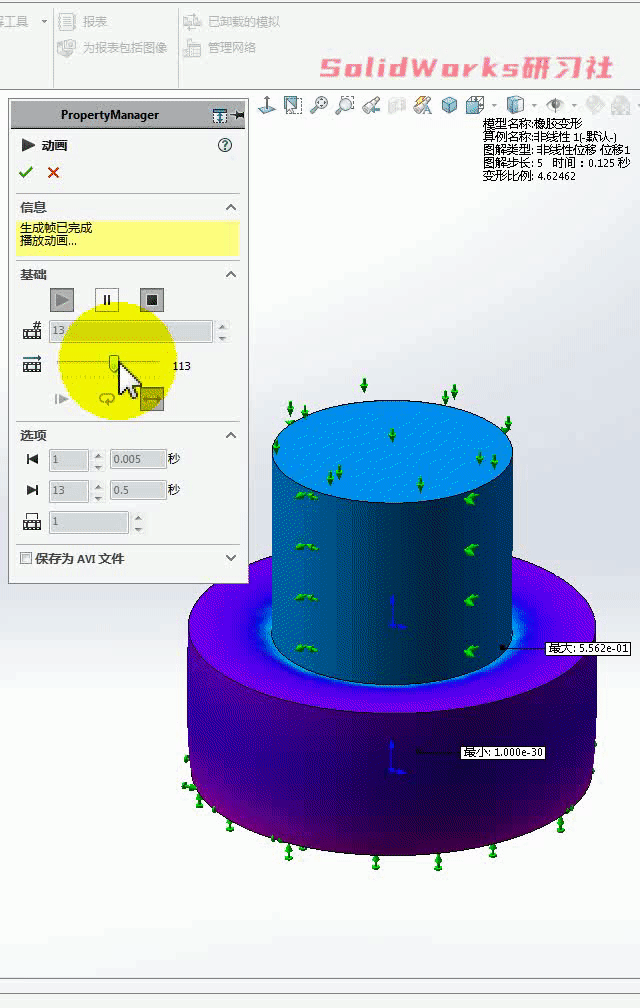

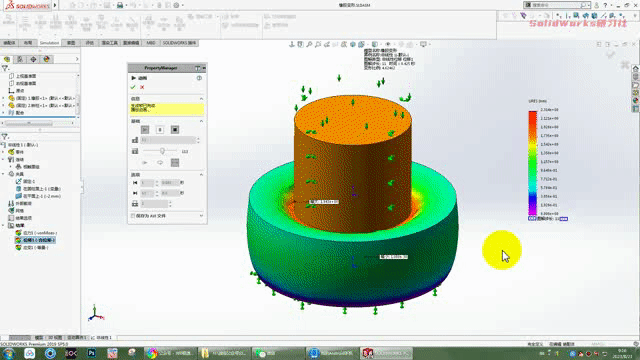

15.右键：动画 。

16.完成。

文章来源：SolidWorks研习社
