近场扫描仪是一种利用电磁场探头对集成电路板、IC芯片等器件或整机产品电磁场测绘的工具，通过逐点测试可以得到区域内的电场、磁场大小分布图，可用于分析电磁干扰问题。本文利用HFSS仿真工具，在软件中模拟芯片近场扫描。
”
01
近场扫描仪
近场扫描仪是一种利用电磁场探头对集成电路板、IC芯片等器件或整机产品电磁场测绘的工具，通过逐点测试可以得到区域内的电场、磁场大小分布图，可用于分析电磁干扰问题；
02
HFSS建模

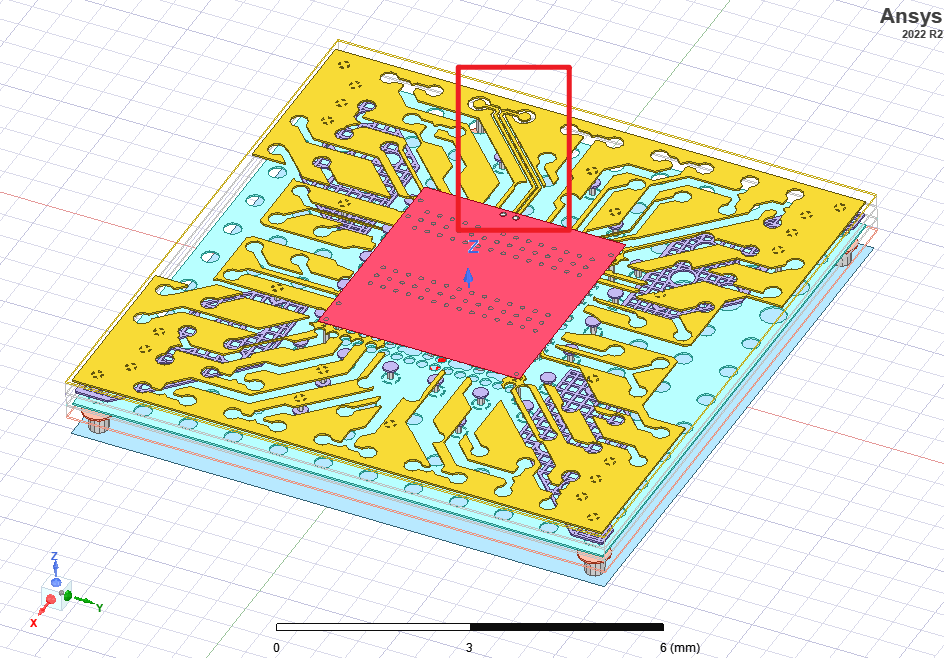

在HFSS中导入一个封装基板文件，选择其中一组差分走线添加Port；

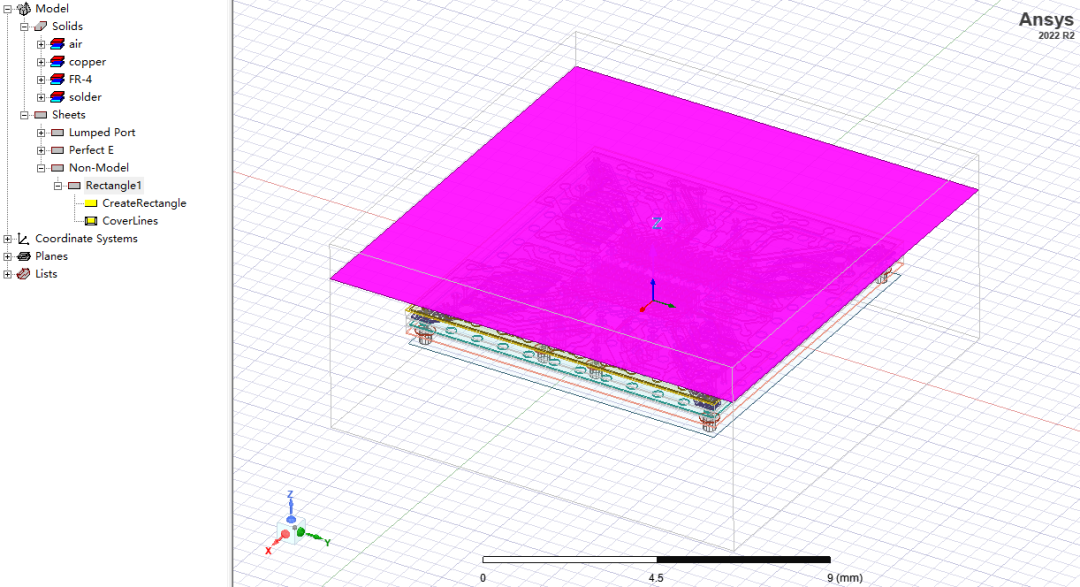

在靠近基板上方一定距离的位置绘制一个sheet，用于后面Plot Fields（当然，这一步放在仿真结束后也可以）；

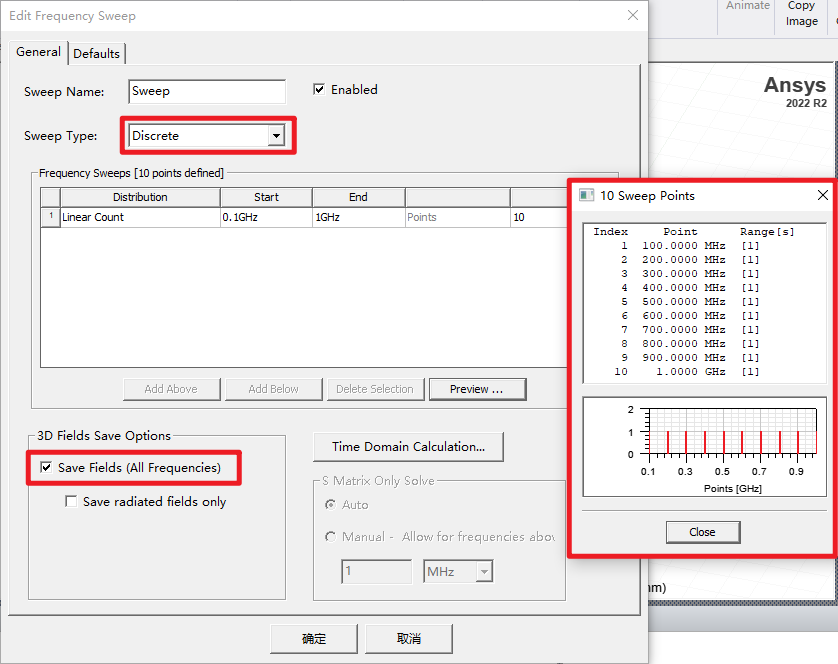

设置若干个频点，并√ 3D Fields Save；
03
电路时域激励

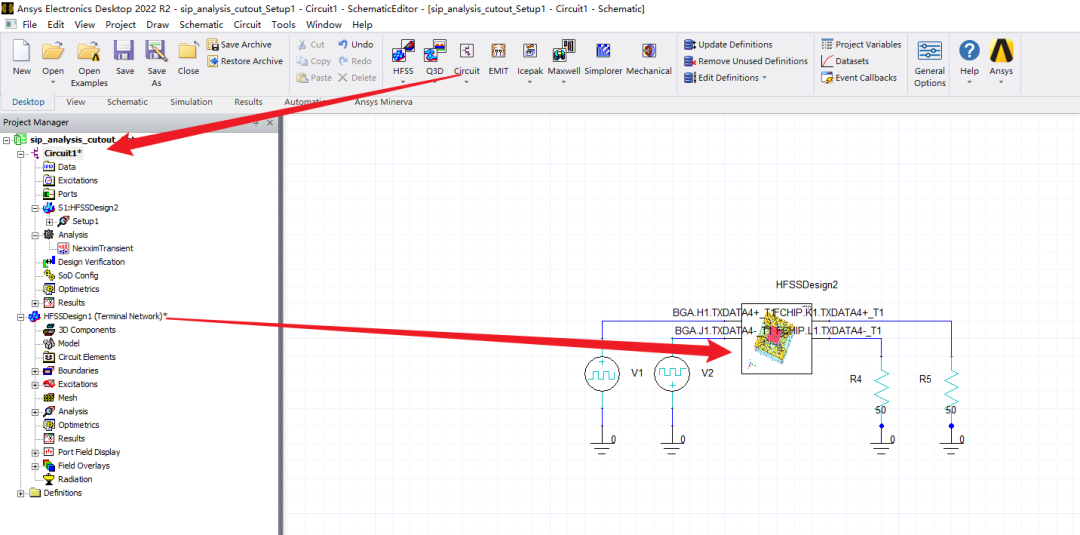

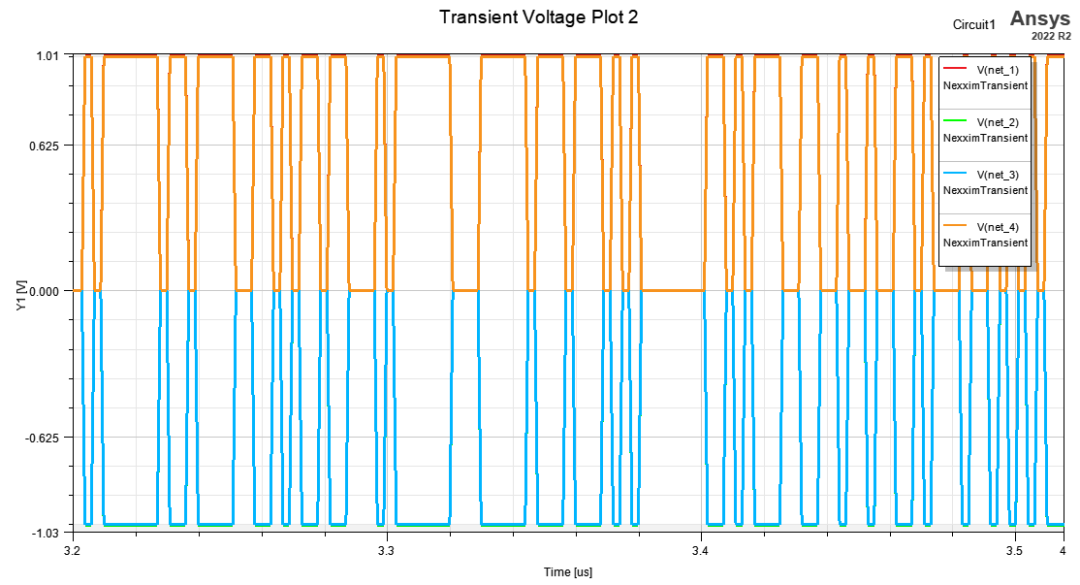

新建Circuit仿真，将HFSS工程添加至电路中，给端口加上更贴近实际的时域激励波形；

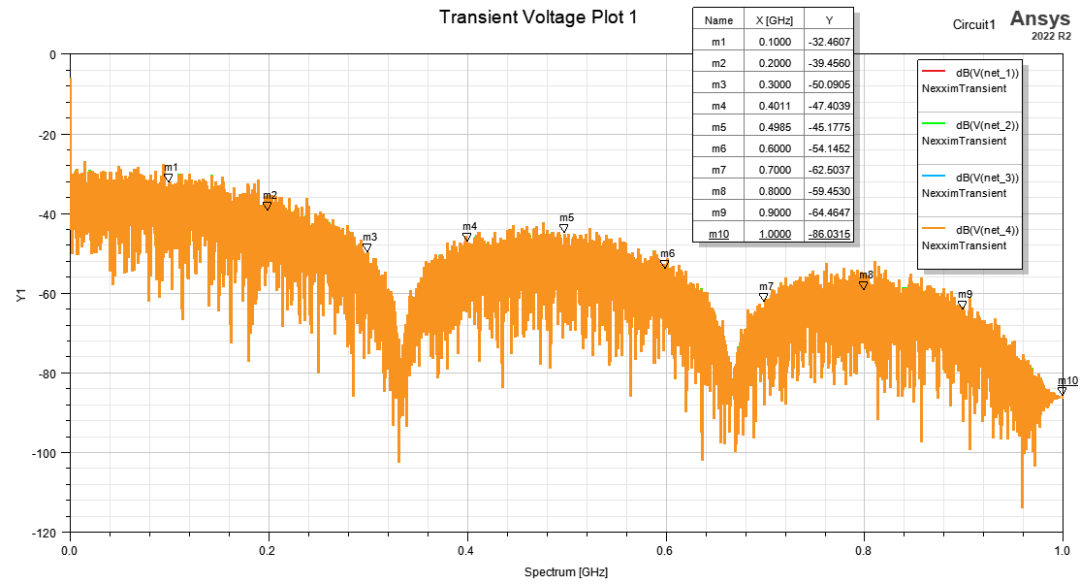

完成Circuit+HFSS联合仿真，得到电路时域仿真结果；
04
近场结果

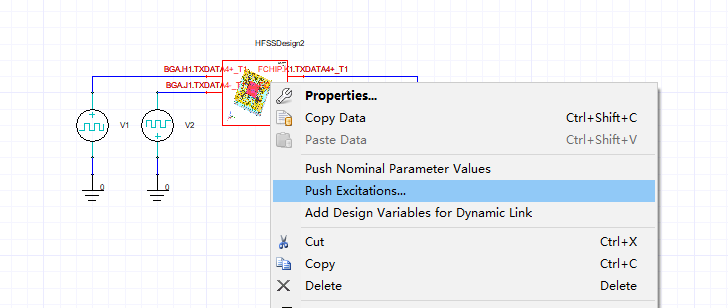

在Circuit仿真结束后，即可将时域的仿真结果Push至HFSS工程中；

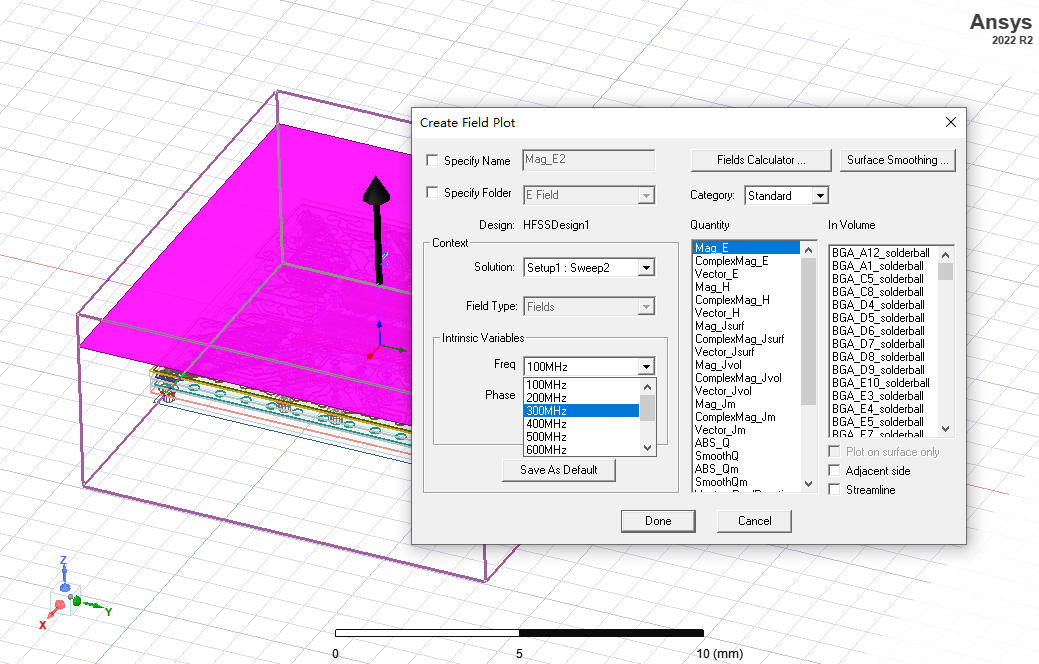

选中前面绘制的sheet，Create Field Plot；

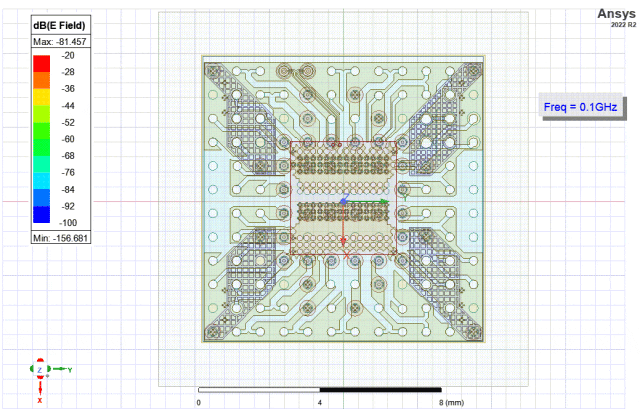

以下，通过仿真得到基板上该组差分走线传输PRBS信号时，在芯片上方附近产生的电场分布图；
可以看到，由于在Circuit中的激励是由BGA向Chip传输，因此在任意频点下，最大场强始终在BGA上方
附近；
此外，激励信号在各频点上的幅度大小，最终也反映在电场分布图上，幅值越高对应产生的场强也越大。
