今天要跟大家分享的内容是：Adams/car的Part创建。

新建了模板文件，接下来就是往里面添加内容，part就是重要部分。本次内容主要包括control_arm、wheel_center、tierod三个part的详细创建步骤。

Part: control_arm

Step1:创建hardpoint

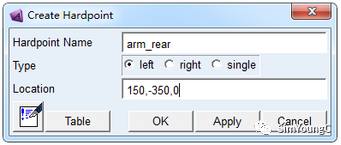

点击菜单栏Build->Hardpoint->New打开如下对话框，按图框输入数据。点击ok，即创建名为arm_out的控制臂外点。

同样操作创建控制臂前点arm_front和控制臂后点arm_rear。

在这里Type选择，默认xOz为中心对称平面，y值为负，选择left，y值为正选择right。对称的另一半会自动创建。这也是Adams/car比较方便的地方。当然据说对称平面还可以自己设置，这里先不赘述。

Adams/car建模之——创建Part的图2

step2 ：创建part

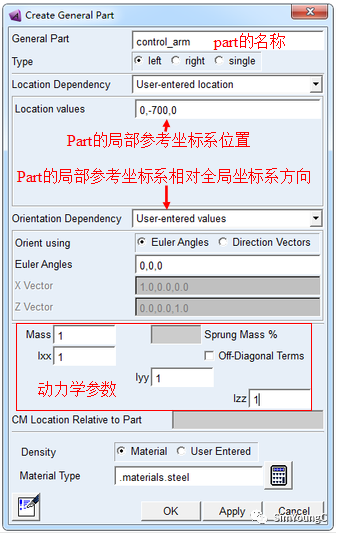

点击菜单栏Build->Parts->General Part->New。其中，质量&转动惯量这里先随便填一下，后续可通过创建Geometry，自动设置。如果已知part的质量&转动惯量，也可直接填入真实参数。

Adams/car建模之——创建Part的图4

step3：创建Geometry

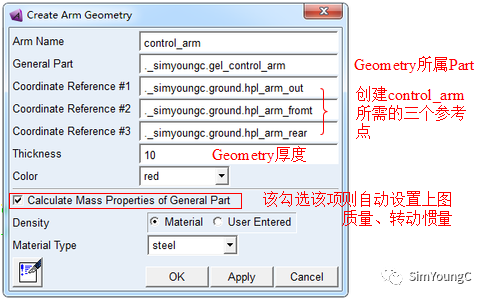

点击菜单栏Build->Geometry->Arm->New。几何体必须有一个所属part，同一个part中的几何体无相对运动关系。个人感觉Geometry其实不是软件仿真所必须的，只是为了增加用户的直观感受。

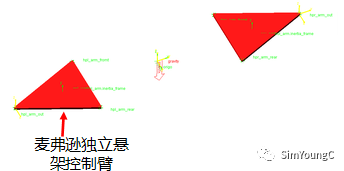

step4 ：操作窗口观察创建好的control_arm。

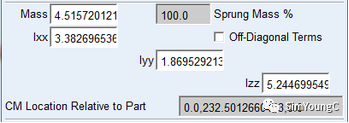

注：勾选Calculate Mass Properties of General Part创建Geometry后，再查看Part的信息，就更新了质量和转动惯量数值。

Adams/car建模之——创建Part的图7

Part: wheel_center

step1 ：创建hardpoint

name	wheel_center	strut_lower	tierod_outer
location	0,-800,100	0,-650,250	150,-650,250

step2 ：同时创建part与Geometry

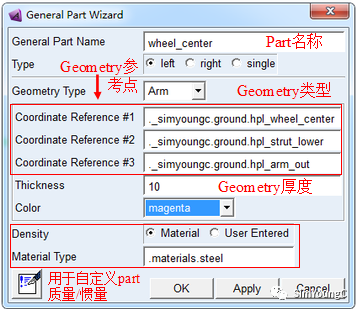

这里可以选择一种方便的方法同时创建part和Geometry。点击菜单栏Build->Parts->General Part->Wizard。输入相关参数，并点击OK完成转向节part的创建。

Adams/car建模之——创建Part的图8

step3：创建Geometry

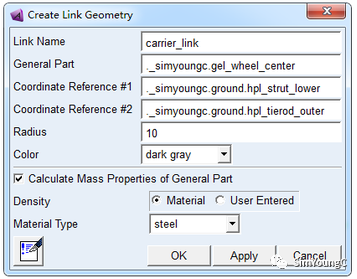

为 part 再创建一个 Geometry （转向节立柱几何体），方便与转向拉杆相连。点击菜单栏 Build-> Geometry-> Link-> New 。输入相关参数，点击 OK 创建完成。

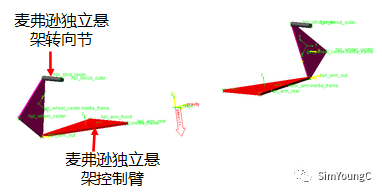

step4 ：操作窗口观察创建好的wheel_center的part。

Adams/car建模之——创建Part的图10

注：carrier link几何体也属于wheel center的part，同一个part中的几何体相互之间无相对运动，为一个整体。不同part之间通过运动副或力定义相互运动或作用关系。

Part: tierod

step1 ：建hardpoint

name	tierod_inner
location	200,-350,250

step2 ：创建part

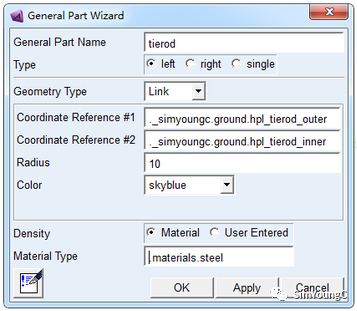

Adams/car建模之——创建Part的图11

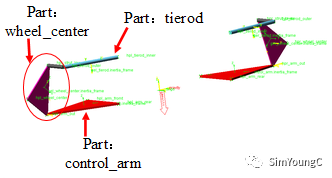

step3 ：操作窗口观察创建好的3个part。

至此，三个part已全部创建完成。

PS：创建part的3个步骤，①创建hardpoint，②创建part，③创建geometry。这是因为创建part需要位置，①中创建的hardpoint可以作为定位参考。当然也可以选择Construction Frame，后面会逐步涉及到。创建好的part需要一个几何外形，③完成的就是这个工作，也可以通过File->Import导入模型。

文中所有硬点坐标源自（《MSC.ADAMS技术与工程分析实例》陈军著）
