SCDM(Space Claim Direct Modeler)进行CAE前处理最少且必要知识

SCDM软件支持几乎所有的主流CAD设计文件格式输入，AutoCAD、CATIA、CREO、NX、SolidWorks等，一些第三方格式stp、igs、x_t也能够完美支持。SCDM主要定位于CAE仿真专用几何处理工具。

如何使用SCDM进行前处理呢？主要包含以下最少且必需的步骤，先把这些基本掌握了，后面遇到复杂的才能知道往哪个方向寻找答案。

1、导入并修复模型

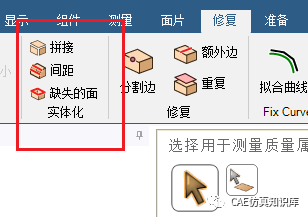

导入准备好的模型，导入后模型大概率是有缺陷的，通过修复下面的拼接、间距、缺失的面进行检测修复，使之成为实体模型。

2、模型简化及流体区域获取

通过拉动、填充等简化固体区域，如果其中有固体传热，则需要分割体，同时检测干涉、间隙。如果没有涉及传热，通过体积抽取、外壳功能进行流体获取，拉伸简化后的流体区域。多区域仿真处理完成后，进行共享拓补。

3、输出模型

推荐输出Ansys的自身格式scdoc,也可以输出stp格式。

---
