CFD-POST操作技巧2

使用CFD-Post可以对比多个dat文件，对云图进行相减操作，可以得到云图之差。(Tecplot也可实现此操作)

操作步骤：

①　File-Load results

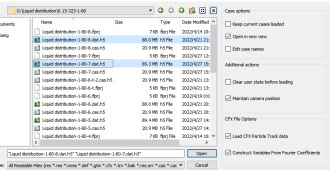

②　选择多个dat文件同时导入

③　出现以下弹窗，单击OK

此弹窗的意思是：若导入一系列时间dat文件，全局变量的范围将随时间而改变，若不想让其改变，可通过Edit-Options-CFD-Post-Files进行操作

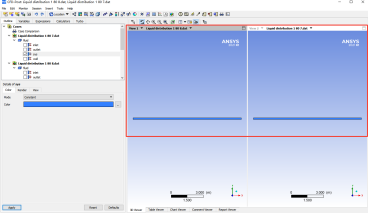

④　导入之后将会出现两个画面，代表两个dat

⑤　在此界面的左端可选择不同的dat文件进行操作显示，可选择模型中存在的面，也可自己创建面。

⑥　双击此面，在下面可创建各物理量的云图，对两个dat都进行此操作。

⑦　至此只是完成了云图的显示，下面进行dat的比较--求云图差值。

双击Case Comparison，显示Case Comparison Active，选择case，单击Apply即可。

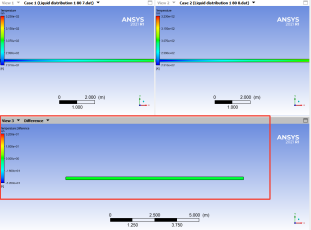

⑧　此时会显示第三个画面，即为两个云图的插值

2.1 同一个cas，不同位置的云图在同一窗口显示

思路：要显示几张云图就需要新建几个contour。如下图新建了5个云图，当这5个云图都勾选了，其实5个云图都显示了，只不过他们显示在同一个位置，被挡住了。

因此我们要做的就是将这几个云图平移一定的距离，使他们不互相遮挡。

每个contour设置时location选择不同的位置

点击Details of Contour的View栏。这里有对云图的平移、旋转操作。如果想将多张云图上下并列显示，则勾选Apply Translation平移，设置x、y、z方向的平移距离。

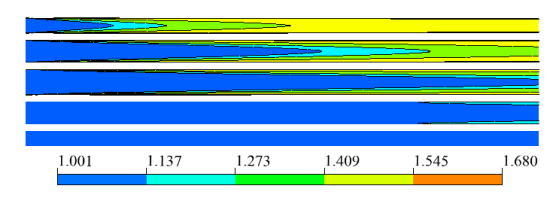

其他的云图也进行类似的操作，最后可并列显示多张云图

2.2 不同cas，相同位置的云图在同一窗口显示

将多个cas的dat文件同时导入到CFD-POST。只需要勾选cdat文件，不需要cas和cdat文件同时勾选(不然会多出来一倍的cas)。参考.CFD-POST如何对比多个dat文件？

导入完成后，会自动打开多个视图

点击图标，选择一个视图即可

创建多个云图，每个云图的Domains选择相对应的cas（导入几个cas就有几个Domains）

在View栏调整云图位置，与同一个cas，不同位置的云图在同一窗口显示操作相同
