ANSYS经典结果云图的截面显示和扩展显示

ANSYS经典后处理中结果云图显示是非常简单，也是非常常用的功能。结果云图通常都是论文图片的重要组成部分，本文介绍一下 ANSYS经典结果云图的截面显示和扩展显示 ，供读者参考，软件版本 ANSYS19.0 。

一、如何显示3D模型某一截面的应力分布？

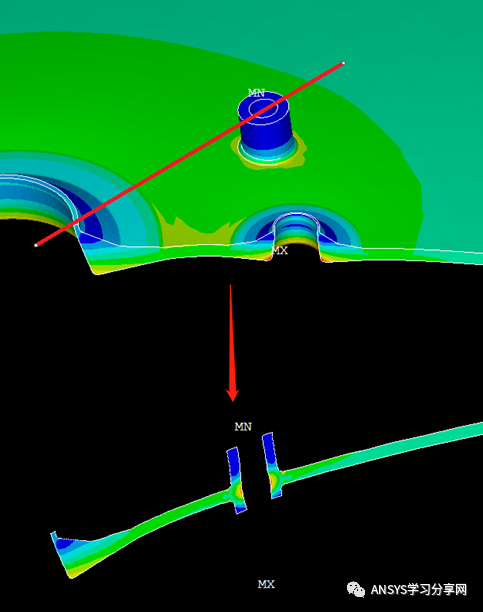

 把工作平面移到你关心的那个截面位置，保证工作平面（X-Y面）与你所要看的那个平面重合。水平主菜单PLOTCTRLS>Style>Hiden line option，然后在Hiden line option窗口中的Type of plot中选择Section选项，在Cutting plane中选择Work plane，再点击APPLY即可。效果如下：

二、简化对称模型按完整模型显示

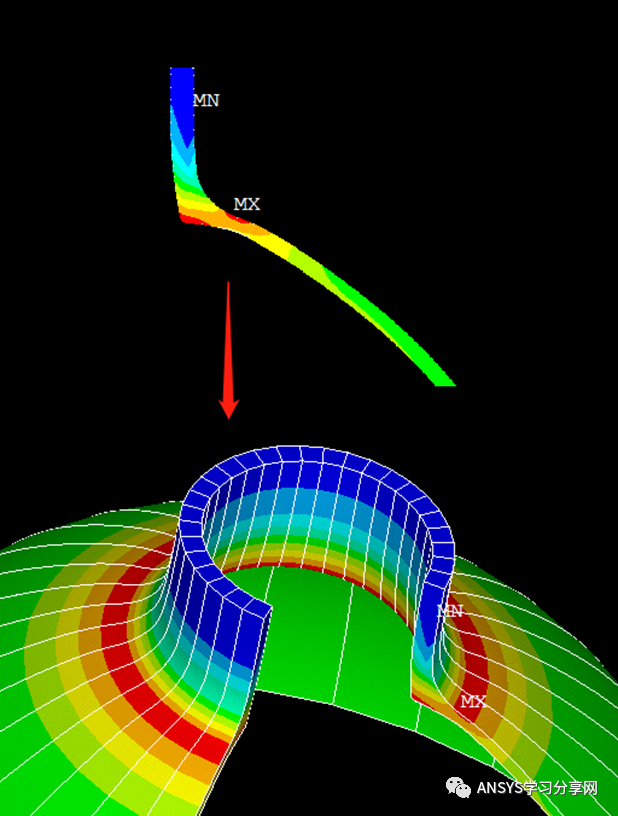

我们常常可以根据结构和载荷的对称性，建立整体结构的 1/2、 1/4甚至 1/8模型，这样做可以大大减小计算量。如果我们想在出图时显示完整模型，应该怎么做呢？菜单路径如下：

PlotCtrls>Style>Symmetry Expansion>Periodic/Cyclic Symmetry Expansion

弹出菜单中选择一个扩展类型即可。

三、轴对称平面模型按3D显示

轴对称平面模型与对称模型是类似的，也可以按 3D显示，其实都是/ EXPAND命令操作，具体方法如下：

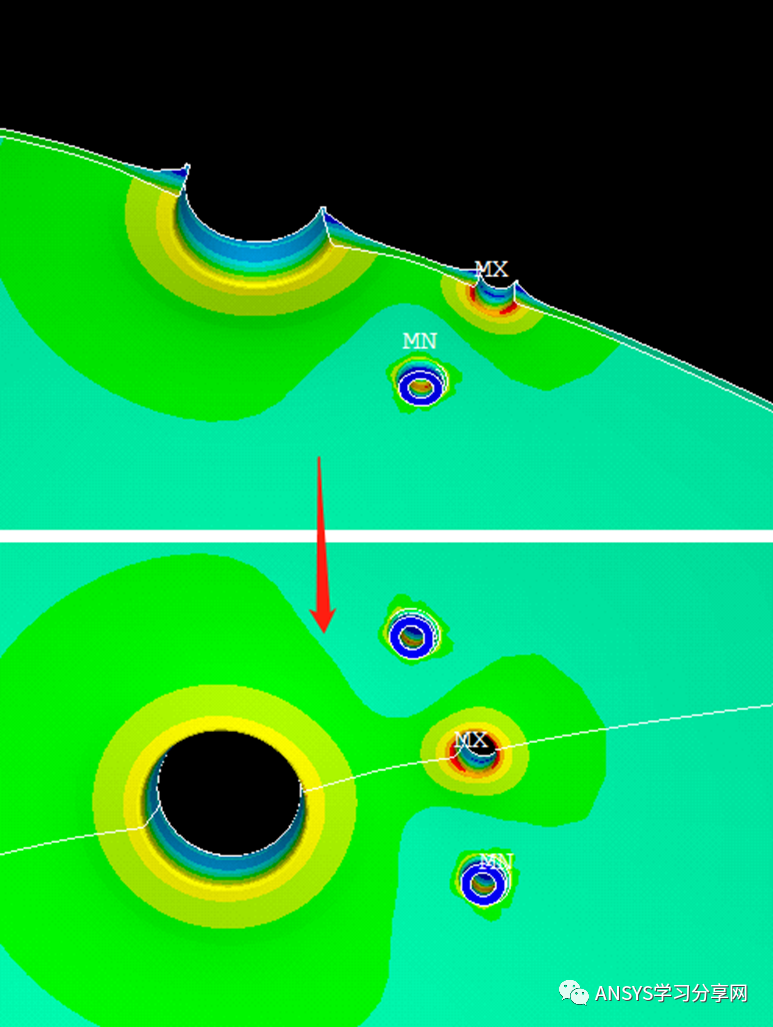

PlotCtrls>Style>Symmetry Expansion>2D Axi-Symmnetric

弹出菜单中选择一个扩展类型即可。

完结
