ANSYS经典LOG文档真的很有用

笔者之前的文章谈到过 help文档的用法,当然现在 help都是在线的了,还有 error文档,都是非常有用的。 Help文档是学习 ansys最好的资料,各种命令和功能介绍非常详细,还提供各种算例。 Error文档是排查模型排除错误必须要查看的,一些程序闪退没来得及弹出的错误,也可以在 Error文档中找到。今天我们再来谈一谈 ANSYS经典界面的另一个重要的文档, LOG文档。

一、打开LOG文档的方式

Error文档是一样的, LOG文档一般有两种打开方式。第一种是在 GUI操作菜单里打开,见下图:

ANSYS经典LOG文档真的很有用的图1

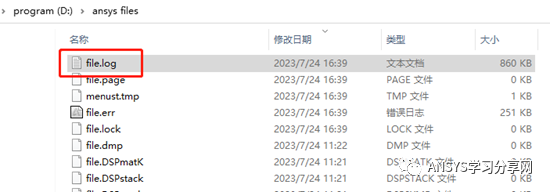

第二种是在ansys文件目录里找到,用记事本或别的编辑代码工具打开。

ANSYS经典LOG文档真的很有用的图2

二、LOG文档里面有什么?

LOG文档里记录了我们在 ANSYS中进行的各种操作,包括建模分网、输入参数等等。甚至转动窗口等无关紧要的操作,也会记录在 LOG文档中。

三、LOG文档有什么用?

巧妙地使用 LOG文档,可以提高我们的仿真工作效率,尤其是 APDL代码党!

3.1找到GUI操作对应的命令和参数输入格式

我们进行一个不太熟悉或者参数比较多的操作时,往往不清楚该操作的 APDL命令,或者某个参数到底输入在命令的第几个空儿。举个例子,我们在编命令流给模型表面施加对流载荷时, sfa命令可能会忘记对流系数和对流温度的位置,哪个在前那个在后来着?这时我们就可以先进行 GUI操作,然后在 LOG文件里将 sfa命令一行复制过来,粘贴到命令流文件中。

ANSYS经典LOG文档真的很有用的图3

笔者见到过有的工程师用 GUI操作很多步之后,再将 LOG文件里的命令复制出来,删除没有实际意义的命令,最后得到命令流。笔者不太建议这样做,常用的 APDL命令还是要熟记的,轻松快速地敲出来,一些不常用或者复杂的 APDL命令,才需要用 LOG文件辅助编写。

3.2 将ANSYS经典函数方程写入命令流文件

对于习惯了使用 APDL命令流的工程师,肯定是希望用一个命令流文档完成整个工作的,而不是读入一段命令流,再进行一步 GUI操作,再执行下一段命令流 ……ANSYS函数方程无疑是非常强大的,如果想将函数方程写入 ANSYS命令流文件,复制 LOG文档对应的内容是必须的。笔者之前写过一篇专门介绍 ANSYS函数方程用法的文章,感兴趣的读者可以搜索本公众号阅读。

3.3 找回逝去的青春

每个工程师都遇到过电脑死机吧?还有程序闪退,各种误操作,误删除 ……LOG文档也许能找回一点东西,而不至于一天的辛苦工作白费!

完结
