  UG建模一个麦克风网罩模型，没点技术还真做不出来，今天来学习一下这个思路，这不分分钟搞定，但是注意就是建模有点卡，比较管道有点多！

UG NX麦克风网罩建模的图1

建模过程：

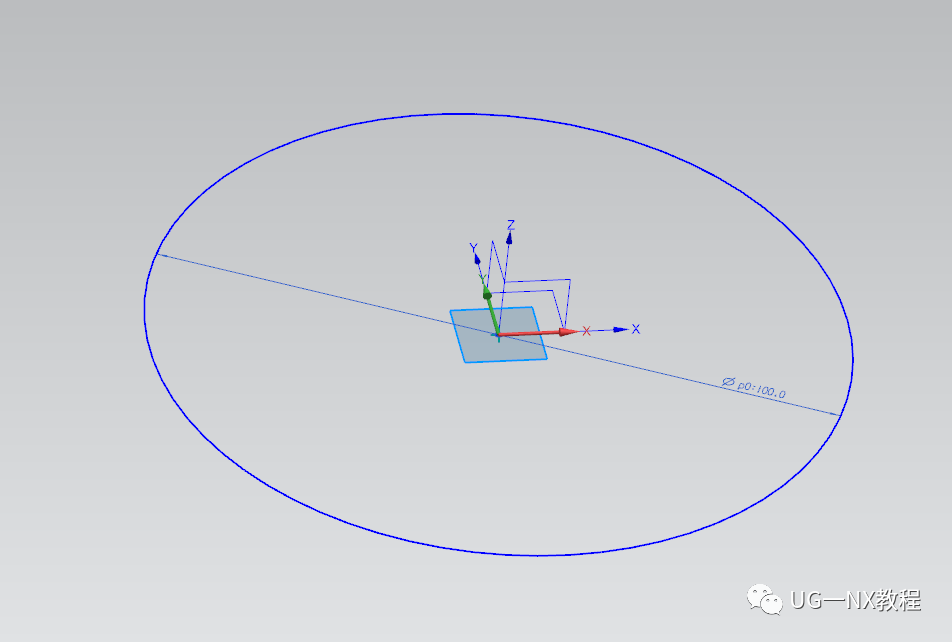

  1.首先草图绘制一个圆

UG NX麦克风网罩建模的图2

  2.在侧面草图绘制这样的网罩投影草图

UG NX麦克风网罩建模的图3

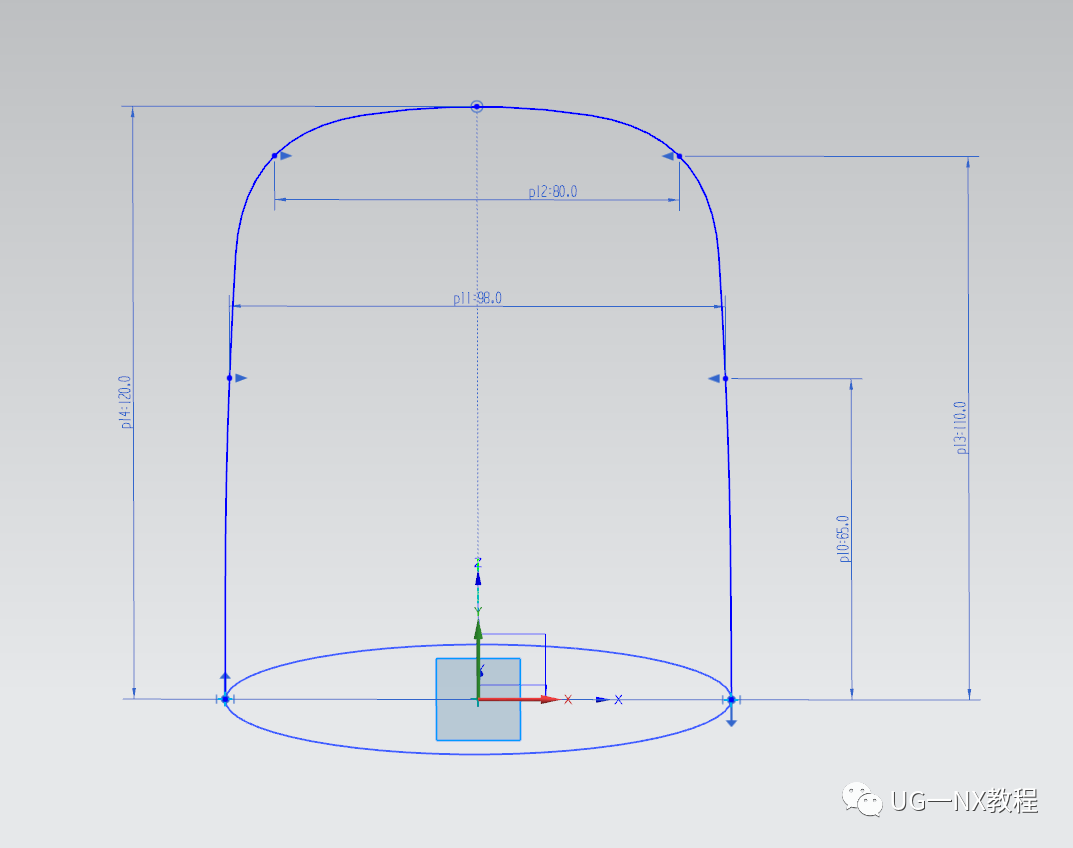

  3.然后再创建一个基准面，绘制这样的圆弧拱桥状。

UG NX麦克风网罩建模的图4

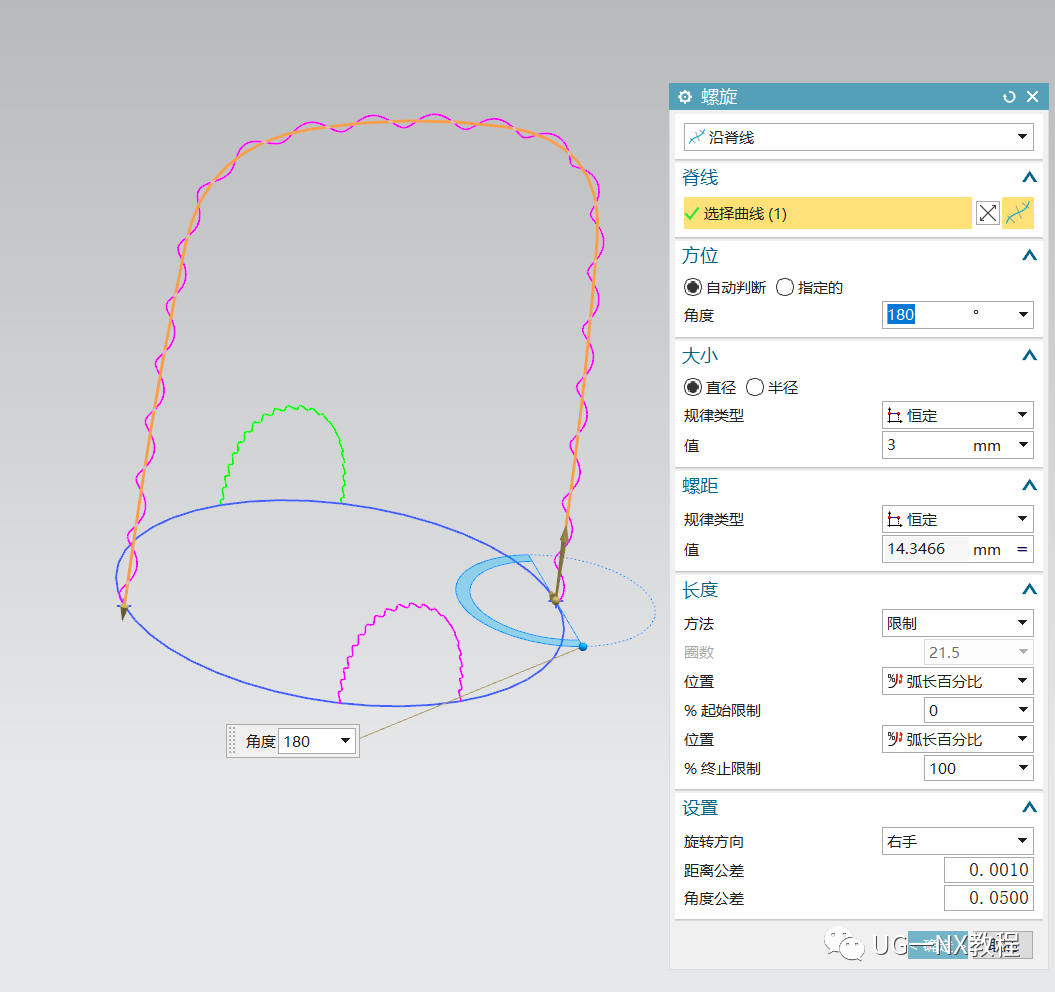

  4.利用这个草图做螺旋线的脊线，然后创建直径为2的螺旋线。

UG NX麦克风网罩建模的图5

  5.拉伸这个草图，并吧螺旋线投影上去

UG NX麦克风网罩建模的图6

UG NX麦克风网罩建模的图7

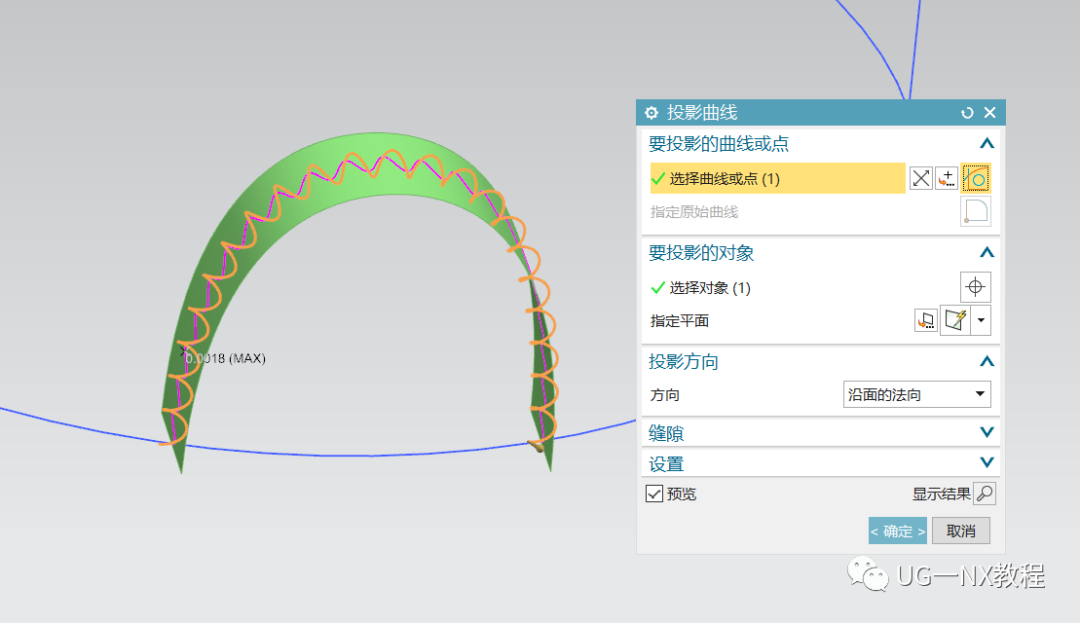

  6.将投影曲线镜像到另一侧，然后给中间也同样的创建螺旋线

UG NX麦克风网罩建模的图8

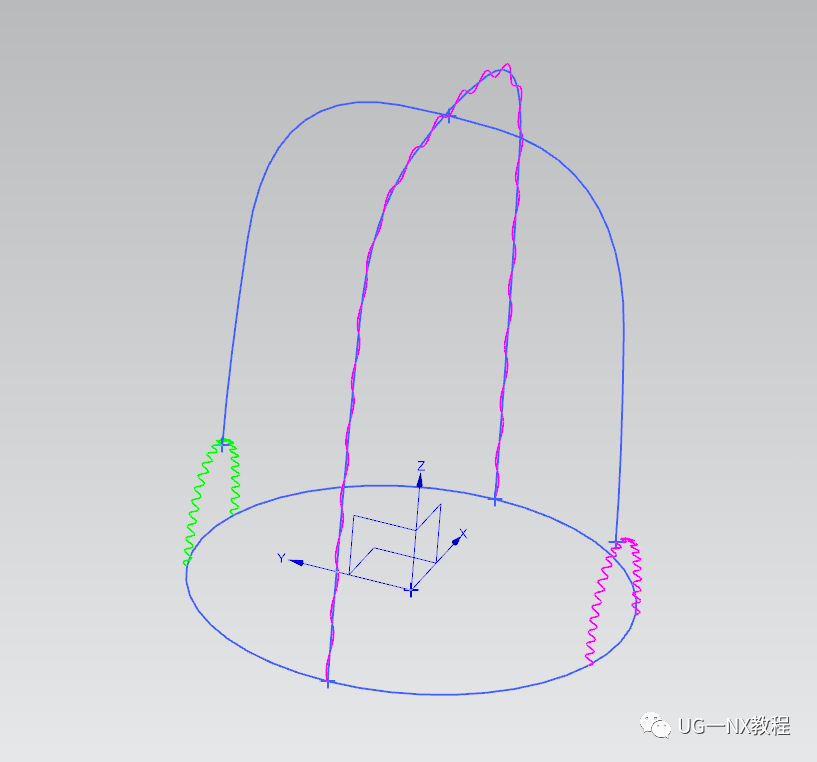

  7.连接投影曲线到对面

UG NX麦克风网罩建模的图9

  8.把这些线全部都用上做曲线网格

UG NX麦克风网罩建模的图10

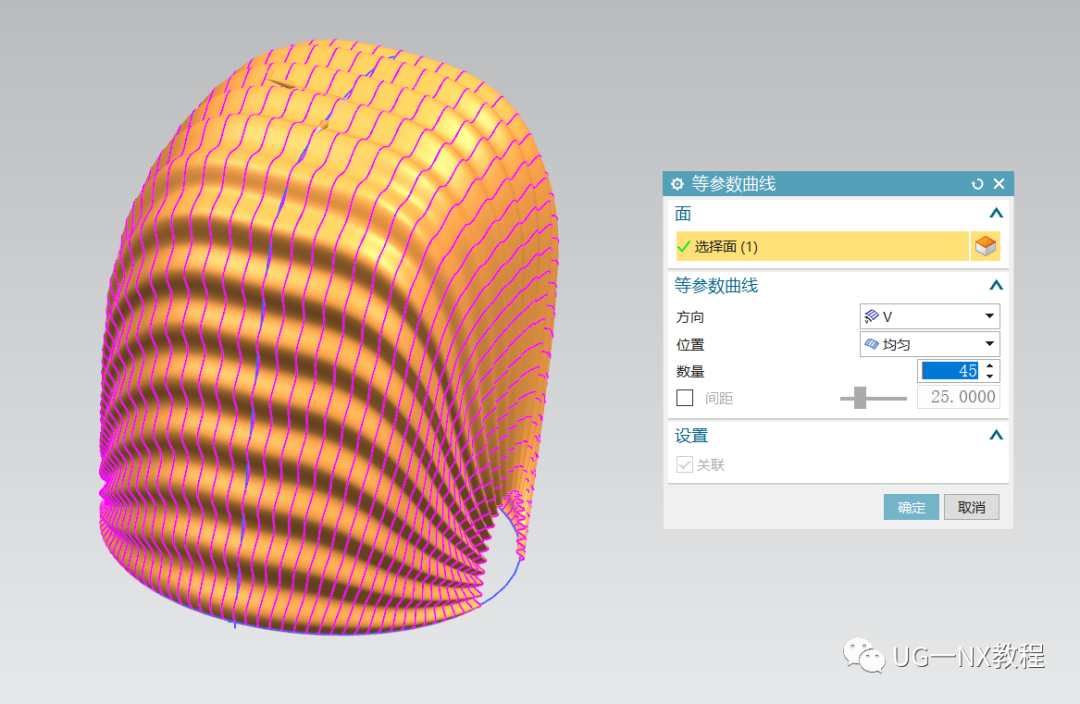

  9.抽取他的参数曲线，然后就是疯狂的做管道了。

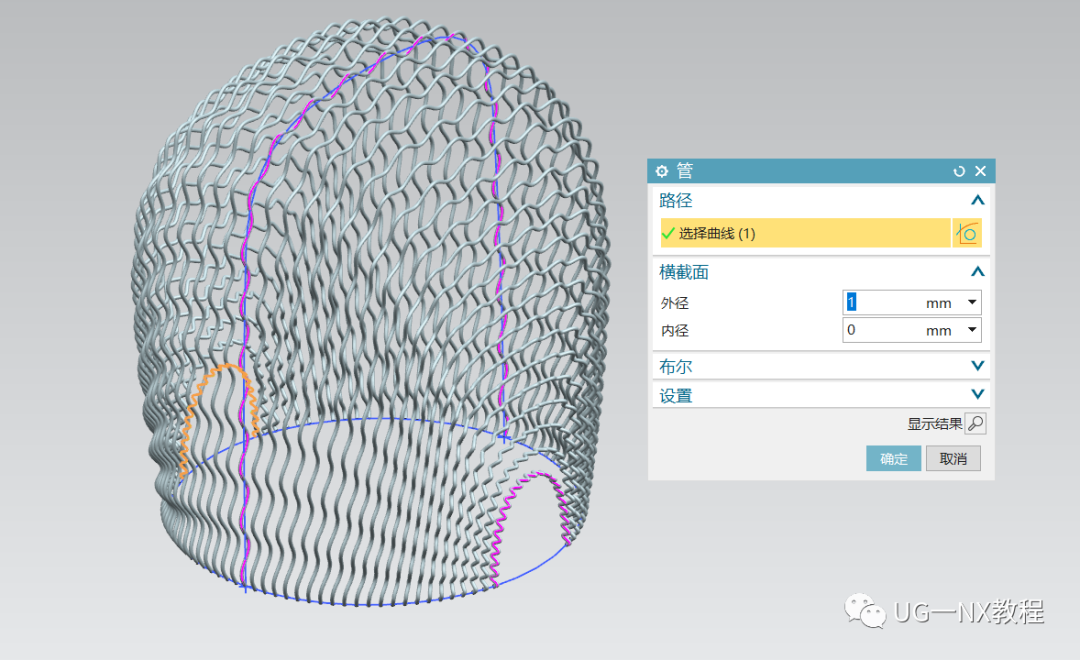

UG NX麦克风网罩建模的图11

UG NX麦克风网罩建模的图12

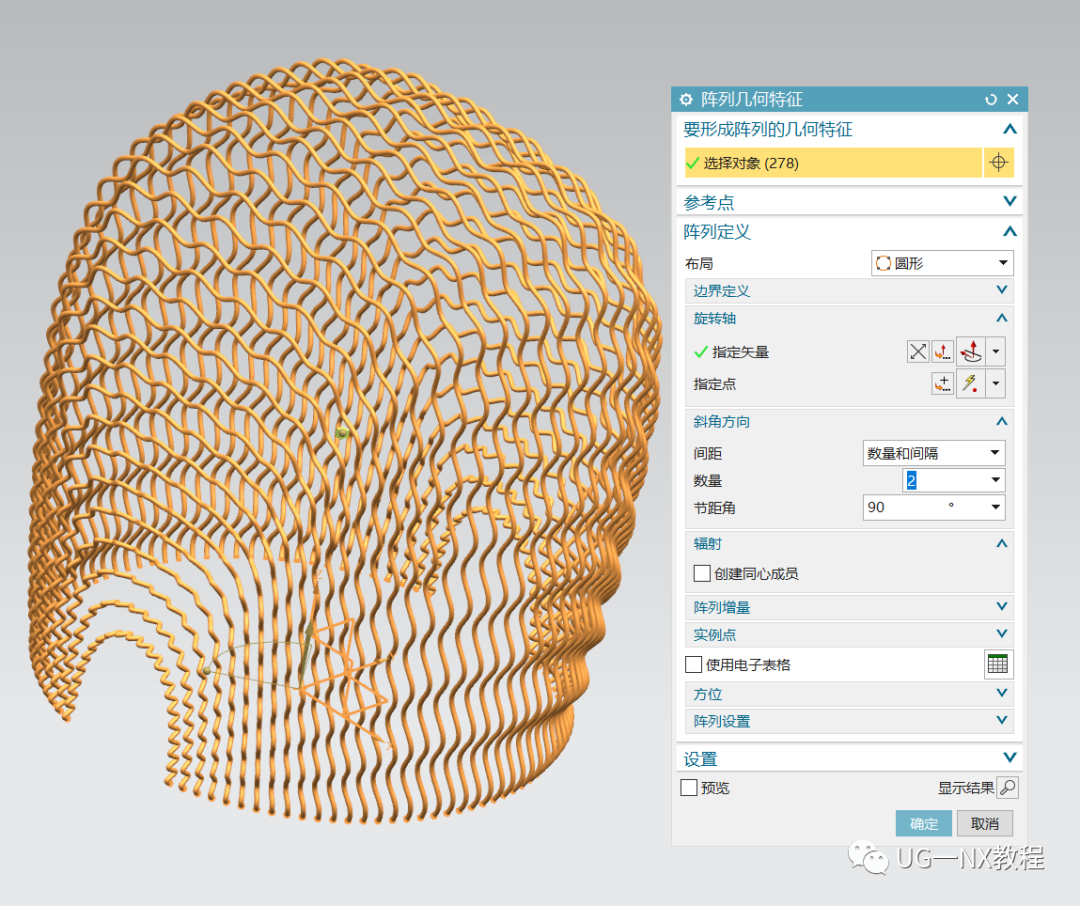

  最后可以将全部管道阵列90度完成模型

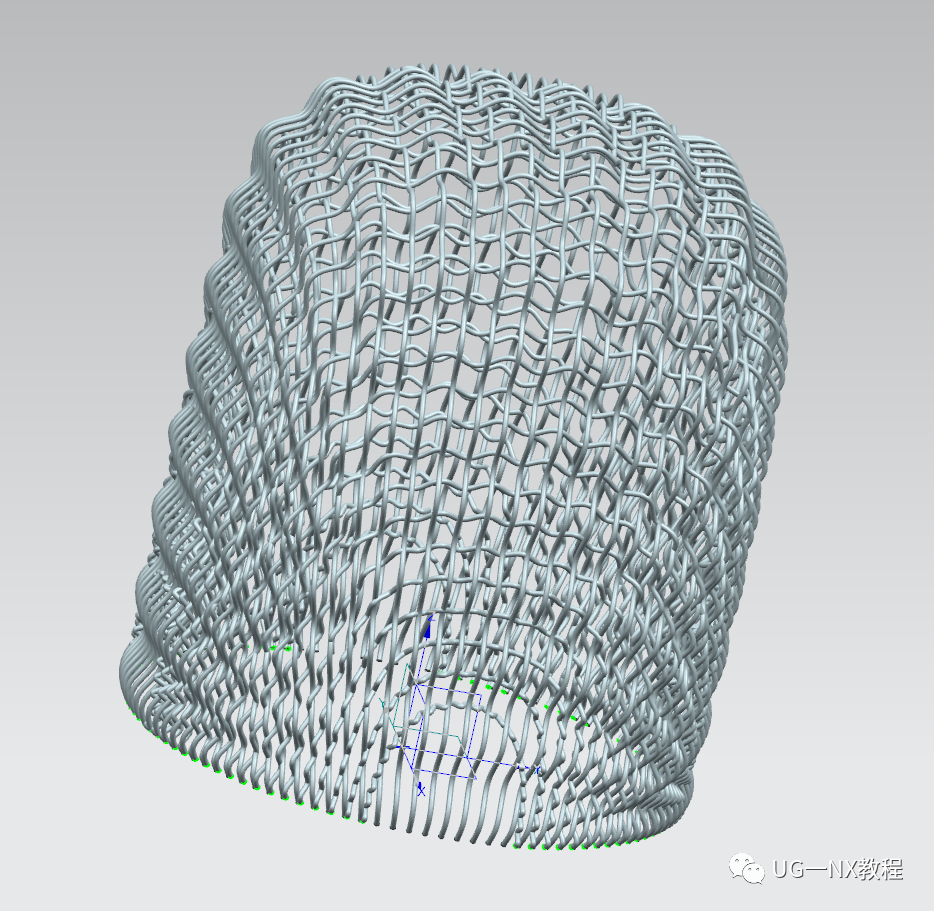

UG NX麦克风网罩建模的图13

UG NX麦克风网罩建模的图14
