HFSS导入3D模型坐标定位技巧

        HFSS建PCB模型还是比较麻烦的，要一层一层叠，有时候被坐标绕糊涂了。有没有更简便快捷的方法呢？

       答案肯定是有的！

从SIWave里面将整个PCB导入HFSS即可。

1. SIWave设置好叠层；

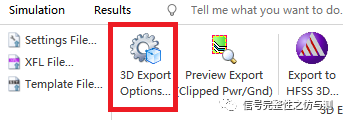

2. 选中3D导出属性；



3. 红框中的√去掉

4.Selected Nets 栏勾选要导出的网络，如果没有打勾导出到HFSS的视图就没有此网络；

导出到HFSS后，需要在HFSS中添加SMA三维模型，此时要准确将SMA对准Pad上就需要定位坐标。

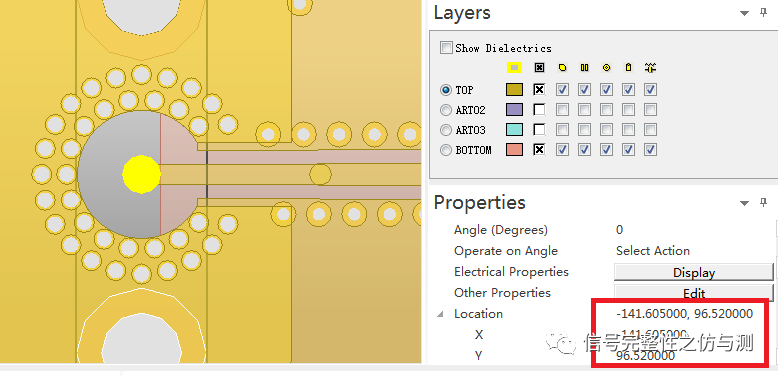

1. 获取坐标

Point1 -141.605000,96.520000

Point2 -103.505000,96.520000

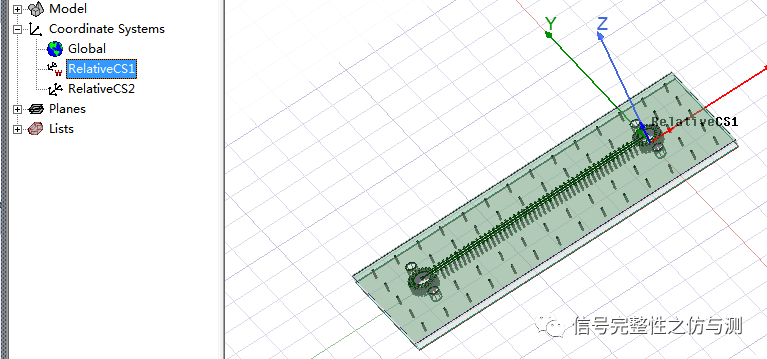

2.HFSS里以point1和point2分别创建两个坐标系

3.导入stp，分别在point1和point2坐标系下导入。沿X轴旋转-90°。

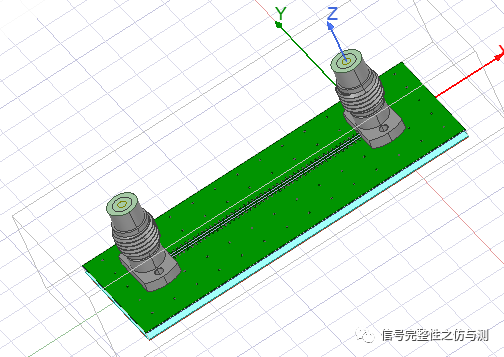

完成建模，对材料属性赋值等操作即可完成相应仿真。
