一种具有耐腐蚀的高导热多功能环氧复合涂层

热管理博览会

2023年9月7日 09:14

来源 | 纳米-微米字母

背景介绍

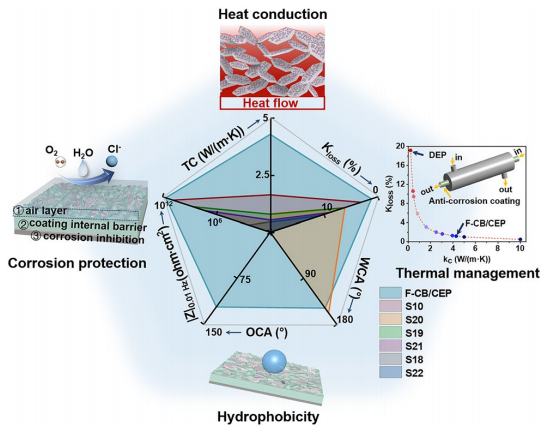

一种具有耐腐蚀的高导热多功能环氧复合涂层的图2

随着高功率、小型化、节能技术的发展，随之而来的传热和热积累问题导致了对先进有效的热管理材料的需求。大多数金属具有良好的导热系数（TC），因此成为新一代材料的有利候选材料。尽管如此，它们还是非常容易受到腐蚀和腐蚀环境的影响，导致金属结构和性能的严重恶化问题，造成重要的经济和安全负担。近年来，大量评审金属基态涂抹力良好、致密、易于加工的聚合物基复合涂层，通过隔离腐蚀介质来保护金属材料。另外，由于涂层与液体之间的气垫可以作为有效的物理屏障，防止介质直接腐蚀润湿的涂层表面，具有良好防水性的良好的表面也同样在降低金属材料的腐蚀行为方面引起了广泛的关注。因此，制备具有耐腐蚀、高导热性（TC）的涂层涂层，延长使用寿命导热金属材料的使用寿命，一直是人们提出需要的任务。

成果掠影

近期，天津大学汪怀远教授团队提出了一种合成甲基纤维素的多功能环氧复合涂层（F-CB/CEP），将其作为一种新型的通过“阳离子-π”交互的制备的F-CB/CEP涂层的高TC为4.29W m ^-1 K ^-1，远低于其他涂层的防腐聚合物涂层，因此使该涂层涂层的金属材料与纯环氧涂层相比具有优异的热管理性能。同时，即使在3.5 wt%的氯化钠溶液中浸泡181天后，低频阻抗仍保持在5.1×1011 Ω c m ^2。此外，该涂层还具有良好的耐磨性、自洁性能、耐温性和附着性。这项工作为制备复合高性能涂层提供了宝贵的意见，并可作为先进的多功能热管理材料，特别是在导热金属保护方面。相关研究成果以“甲基丙烯酸铈辅助制备用于导热金属保护的高导热防腐多功能涂层”为题发表于《Nano-Micro Letters》。

图文导读

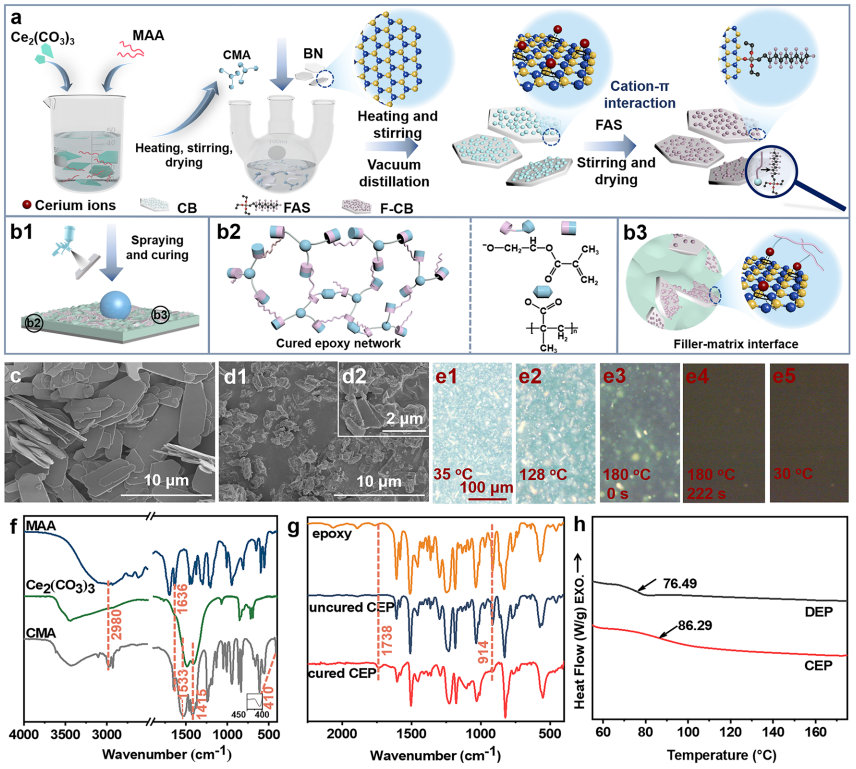

一种具有耐腐蚀的高导热多功能环氧复合涂层的图4

图1 a）CMA和F-CB混合寄存器以及b1）F-CB/CEP涂层的制作过程的图形表示。b2）CMA固化环氧树脂网络和b3）放大器-环氧树脂基体界面模拟。c）铈 ₂ (CO ₃ ) ₃、d1）、d2）CMA的SEM图像。e1）-e5）偏光适配器捕获的环氧树脂基体中CMA晶体随固化温度和时间的变化。f）MAA、 Ce ₂ (CO ₃ ) ₃、CMA以及g）的FT-IR光谱环氧树脂，未固化和固化的CEP；h）DEP和CEP涂层的DSC曲线

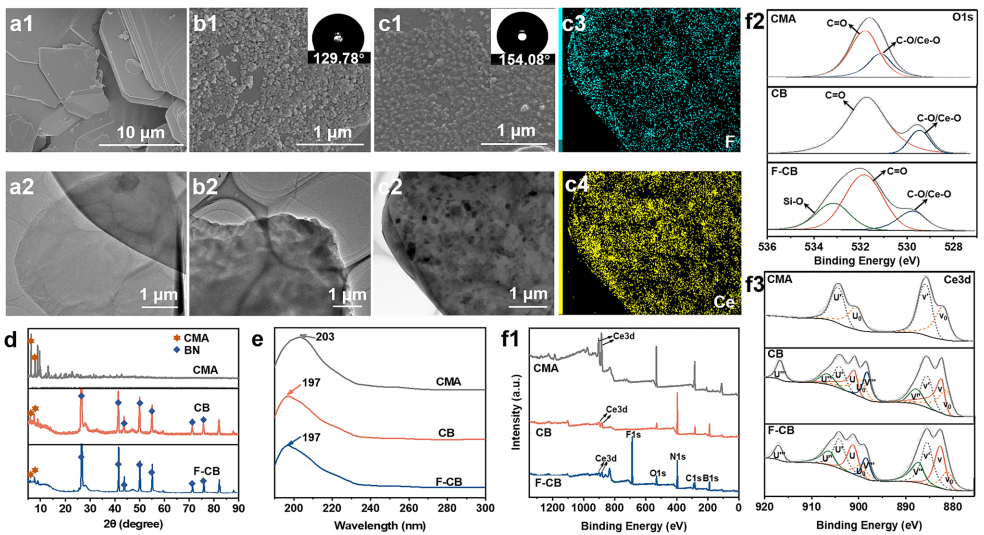

一种具有耐腐蚀的高导热多功能环氧复合涂层的图5

图2 普遍集成电路的表征

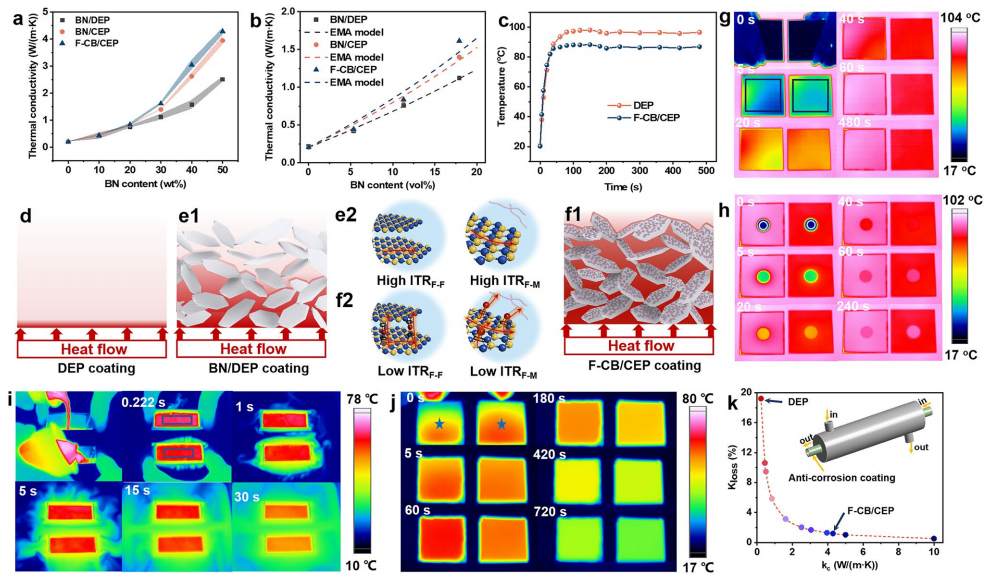

一种具有耐腐蚀的高导热多功能环氧复合涂层的图6

图3 a）不同涂层的TCsBN含量变化；b）不同涂层的EMA模型的TC结果；d）DEP、e1）、e2）BN/DEP和f1）、f2）F-CB /CEP 涂层的导热电路图解。“FF”和“FM”代表复位-复位和复位-基体接口；c）将涂层涂层同时放置在预热至 100 °C 的加热平台上后，标记区域的平均表面温度和g）红外热图像与DEP涂层（左）和F-CB/CEP涂层（右）时间的变化。红外热图像与h时间的关系上述前置样品上使用相同的不锈钢片， i）当使用前面的冷水作为冷却介质时，涂有DEP涂层（上）和F-CB/CEP涂层（下）的铝箱中装有热水，j）侧面使用空气作为冷却介质时，涂有F-CB/CEP涂层（下）有DEP涂层（左）和F-CB/CEP涂层（右）的铝换箱装有热水。k涂层加热器在不同K损失值下的变化

结尾

★ 平台声明

部分作者素材源于网络，归原所有。分享目的行业信息提交与交流，不代表本公众号论证并证实其真实性与否。如有不一致，请联系我们及时处理。欢迎参与投分享稿！

登录后免费查看全文

立即登录
