UG NX创建一个六边形镂空球体，六边形真能围成一个球？

2023年9月8日 浏览：1600 评论：1 收藏：1


  今天来建模一个六边形镂空球体，和足球不同，足球是六边形和五边形结合的，那纯六边形能围成一个球吗？来看看建模过程，最后的阵列方式和足球阵列有异曲同工之效！

UG NX创建一个六边形镂空球体，六边形真能围成一个球？的图1

  建模过程：

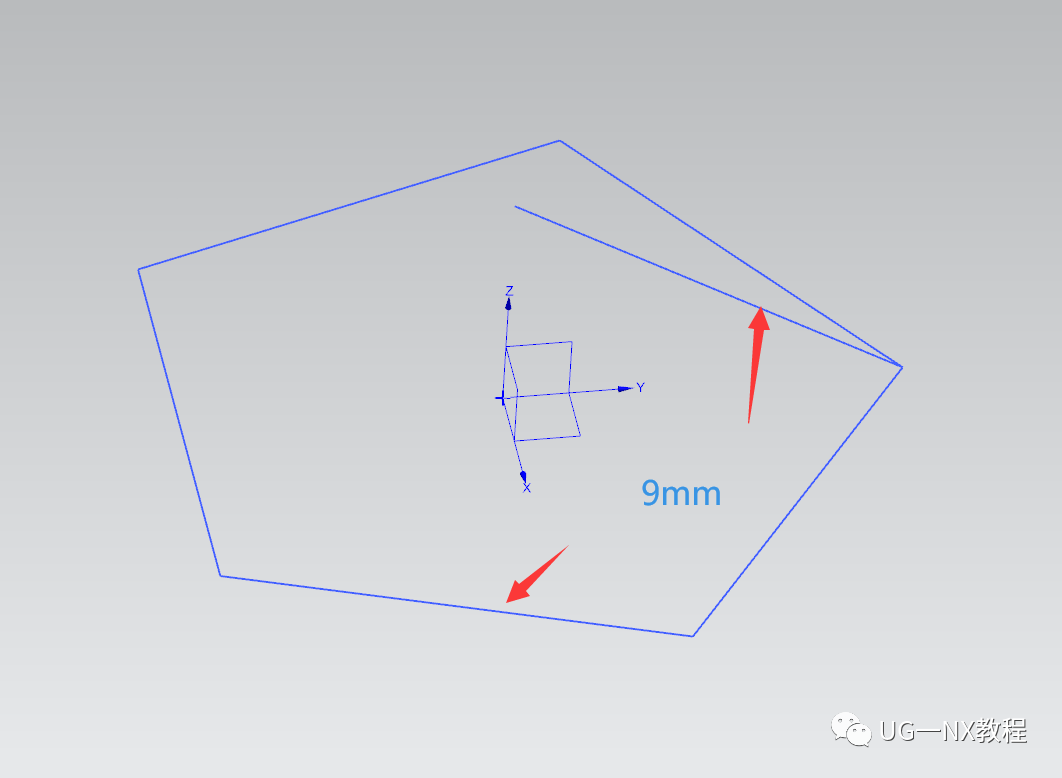

  1.草图创建一个五边形，边长9mm,然后yz平面也创建9mm直线。

UG NX创建一个六边形镂空球体，六边形真能围成一个球？的图2

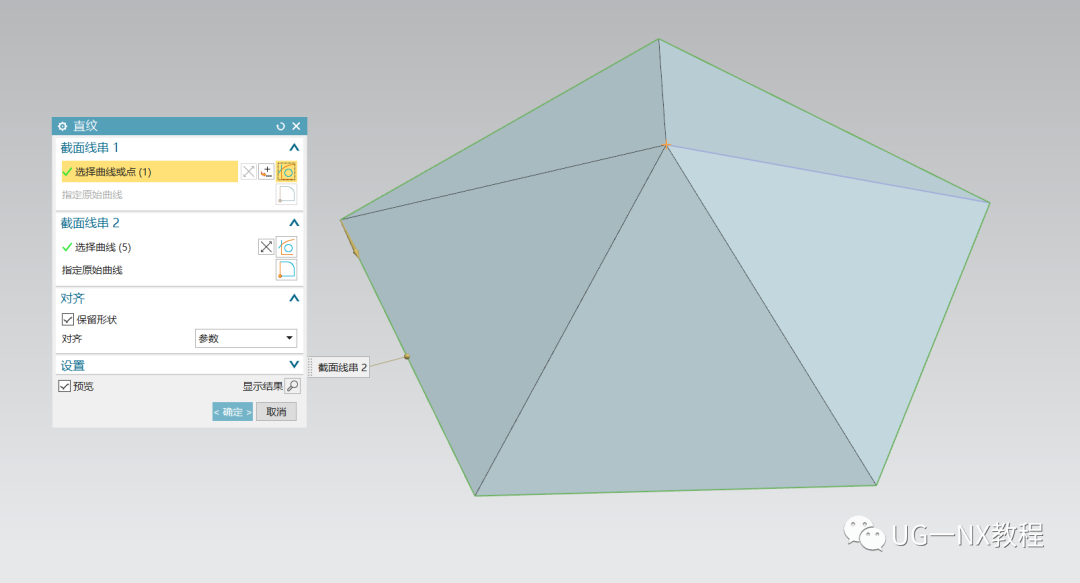

  2.直纹链接做实体。这样可以在面上创建草图

UG NX创建一个六边形镂空球体，六边形真能围成一个球？的图3

UG NX创建一个六边形镂空球体，六边形真能围成一个球？的图4

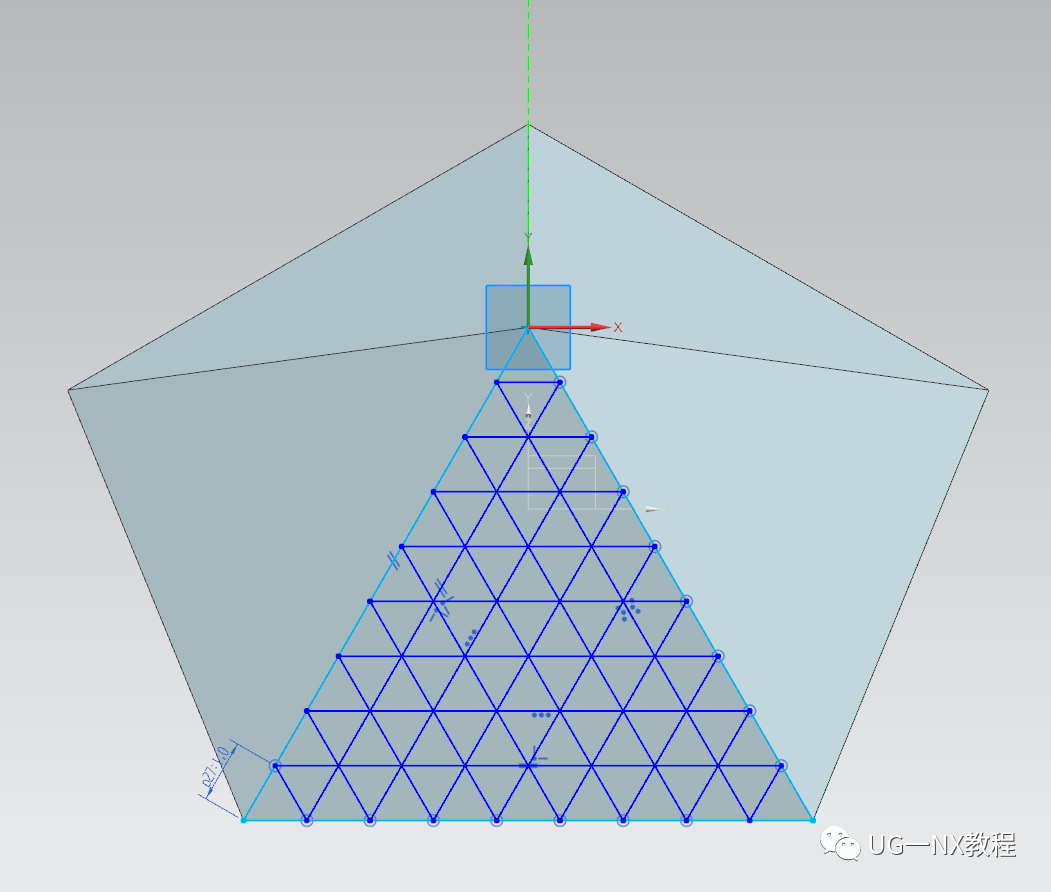

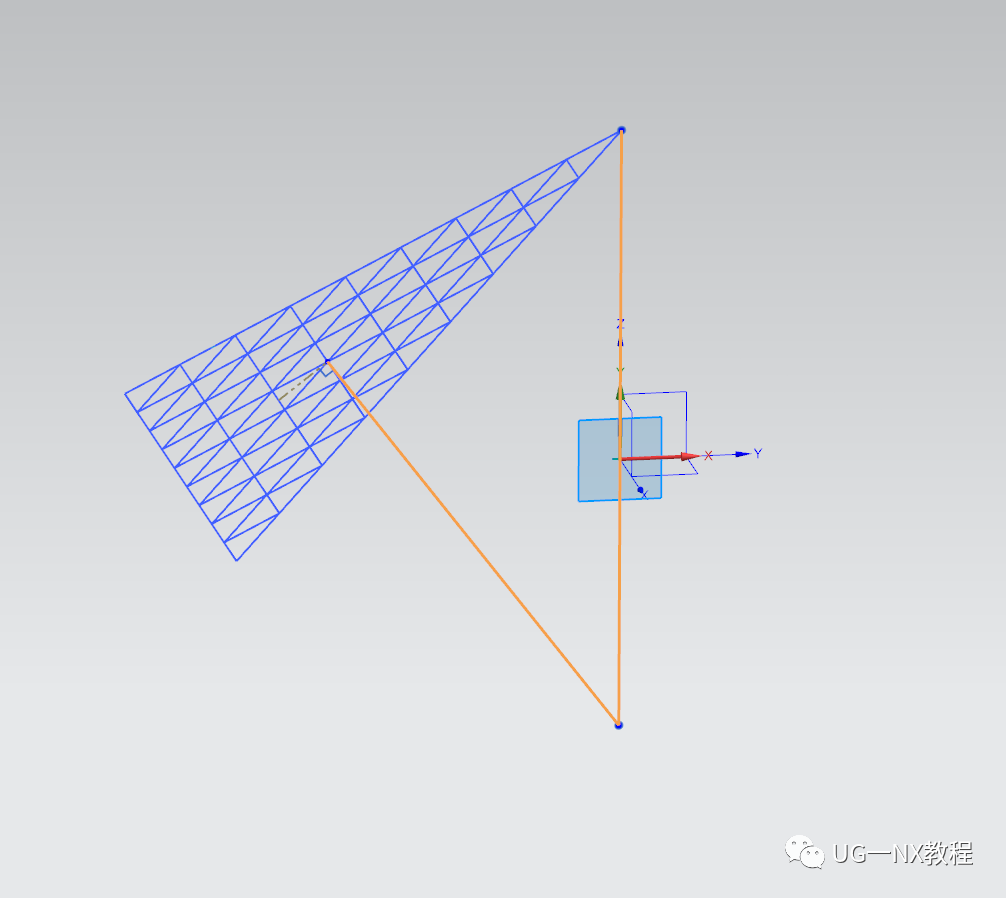

  3.继续在YZ平面创建两根直线，分别连接步骤二的草图中心与上端顶点

UG NX创建一个六边形镂空球体，六边形真能围成一个球？的图5

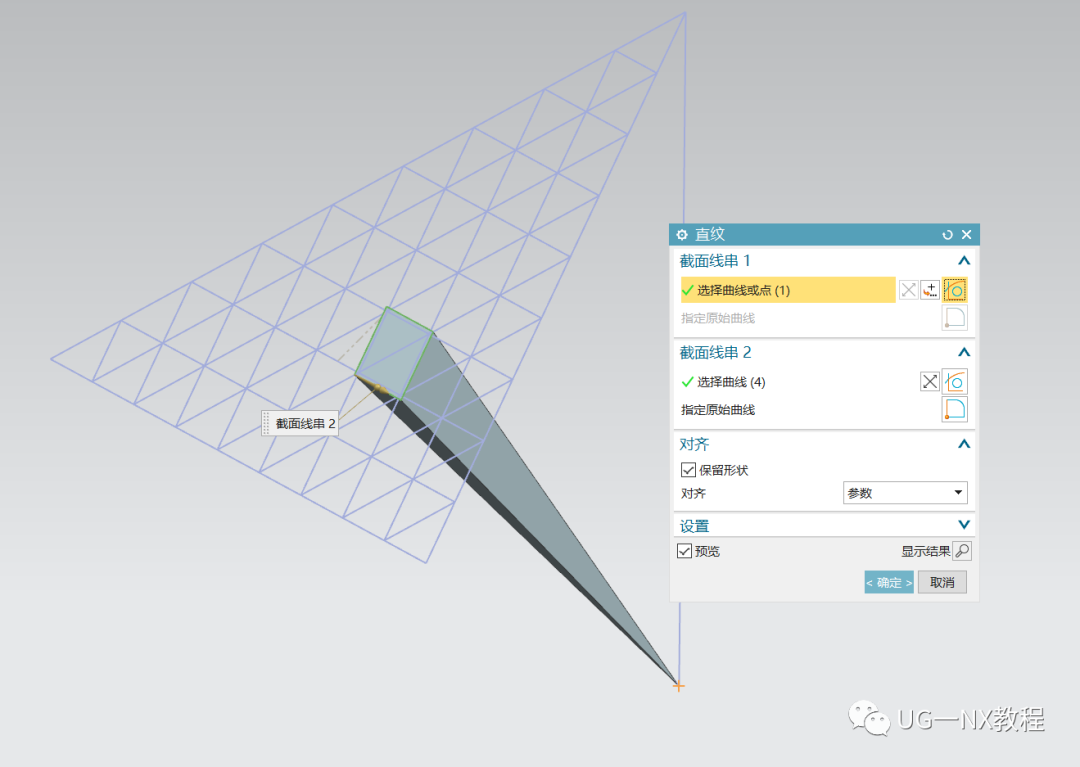

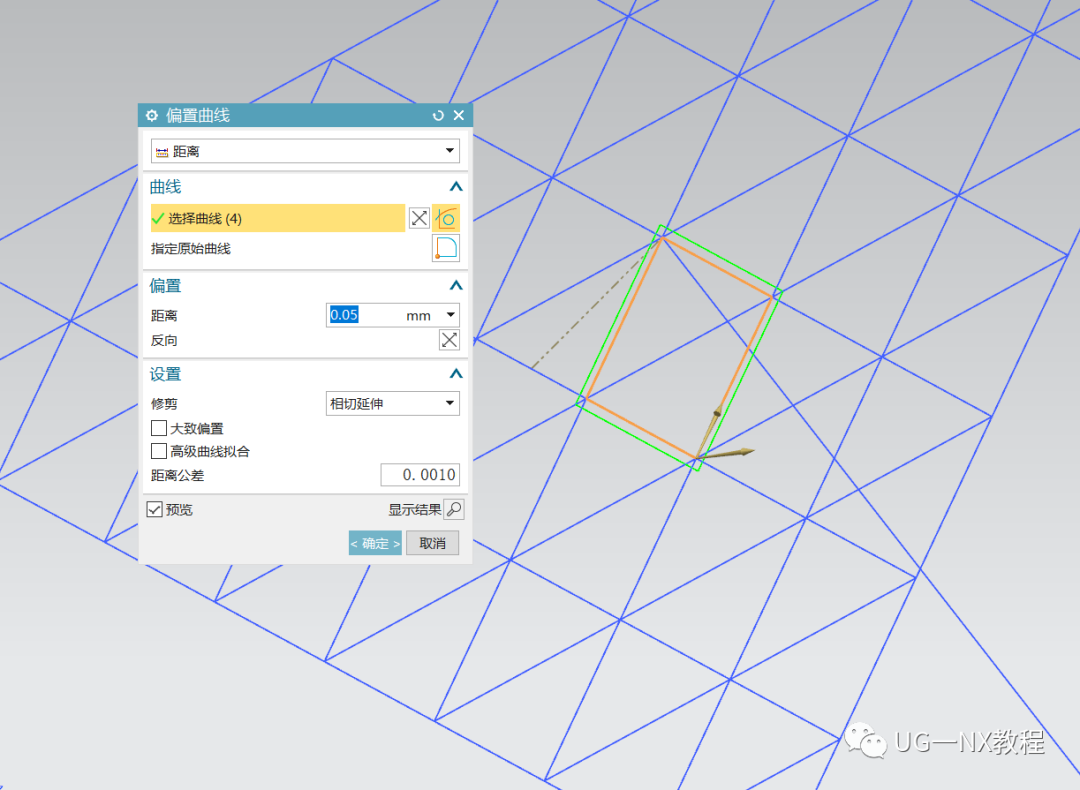

  4.偏置一个平行四边形的四条边，然后利用直线做一个直纹实体。

UG NX创建一个六边形镂空球体，六边形真能围成一个球？的图6

UG NX创建一个六边形镂空球体，六边形真能围成一个球？的图7

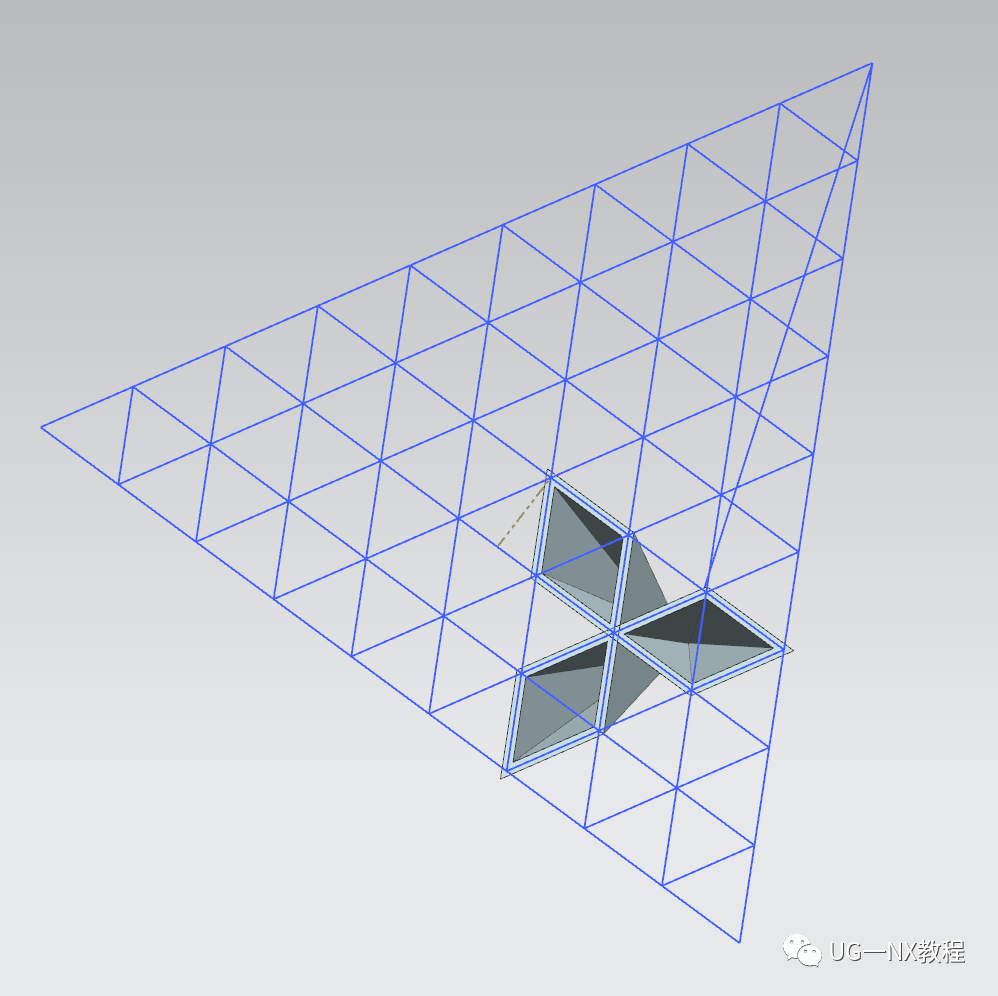

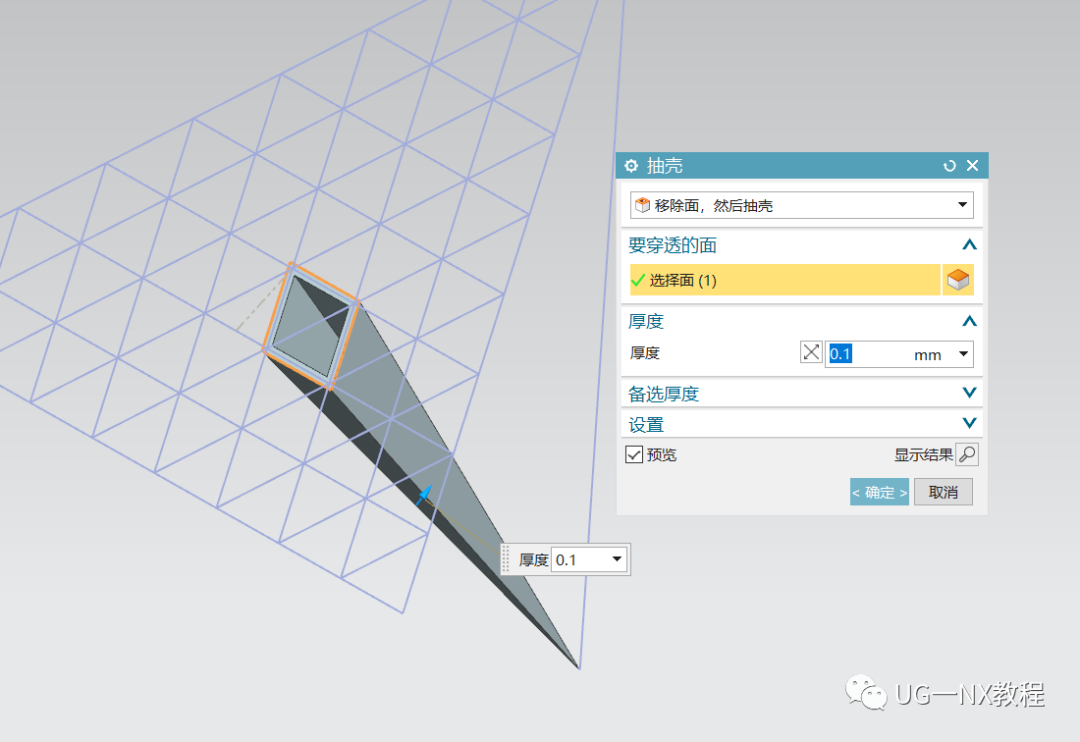

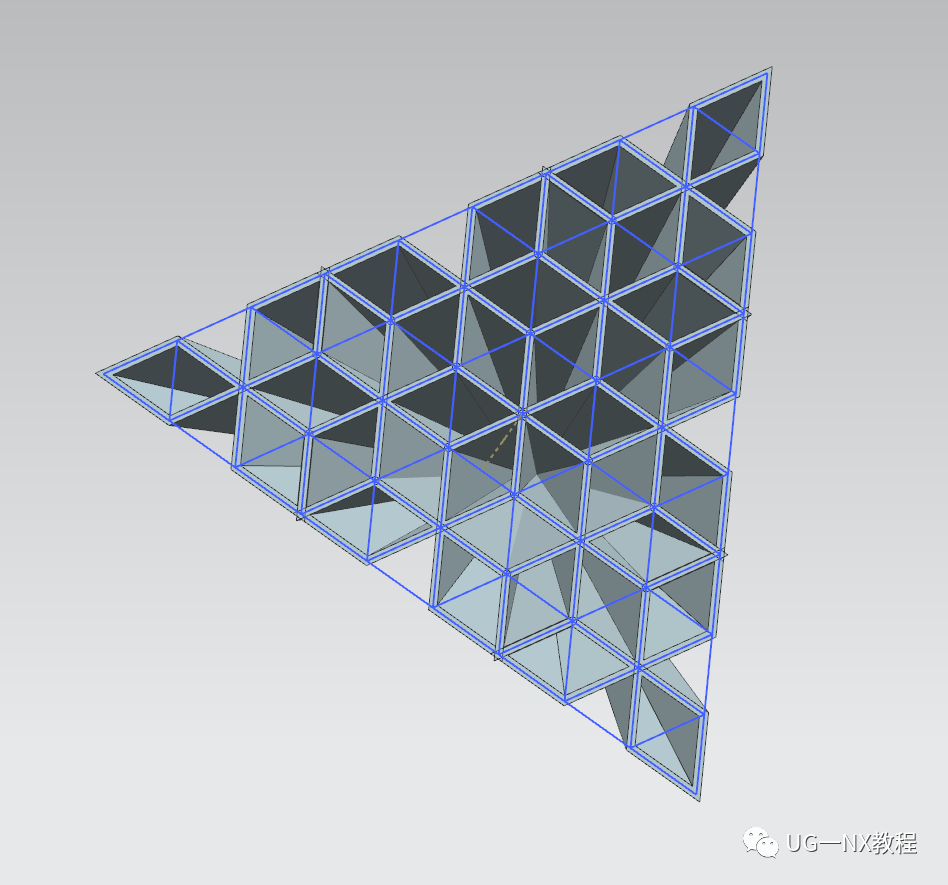

  5.抽壳0.1mm后，用同样的方法做出这些方管

UG NX创建一个六边形镂空球体，六边形真能围成一个球？的图8

UG NX创建一个六边形镂空球体，六边形真能围成一个球？的图9

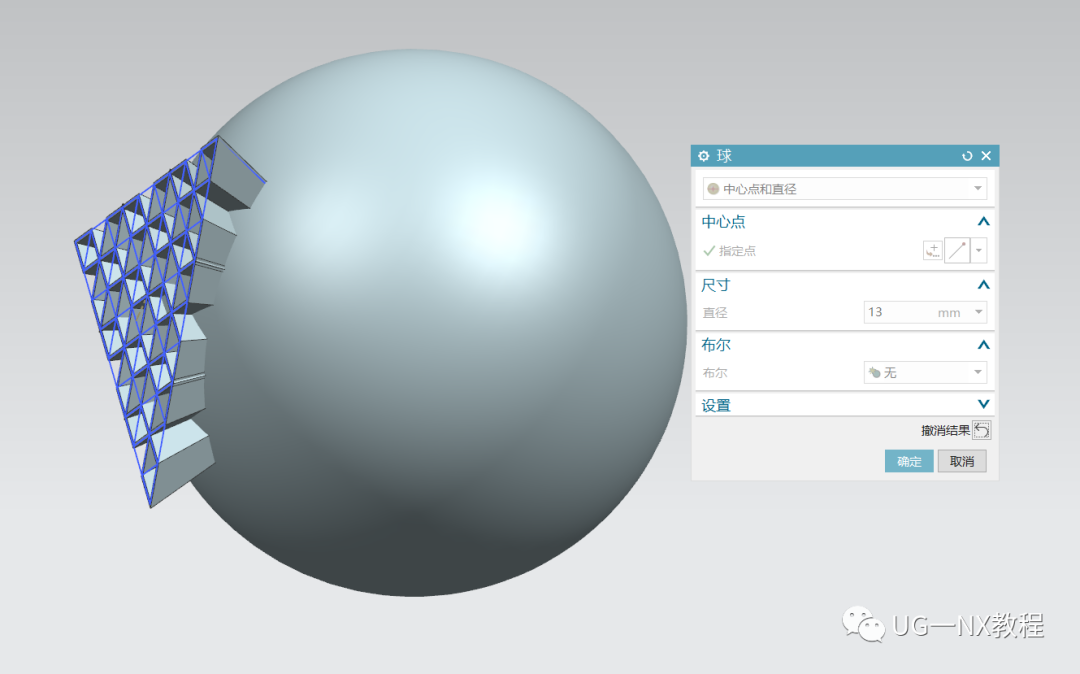

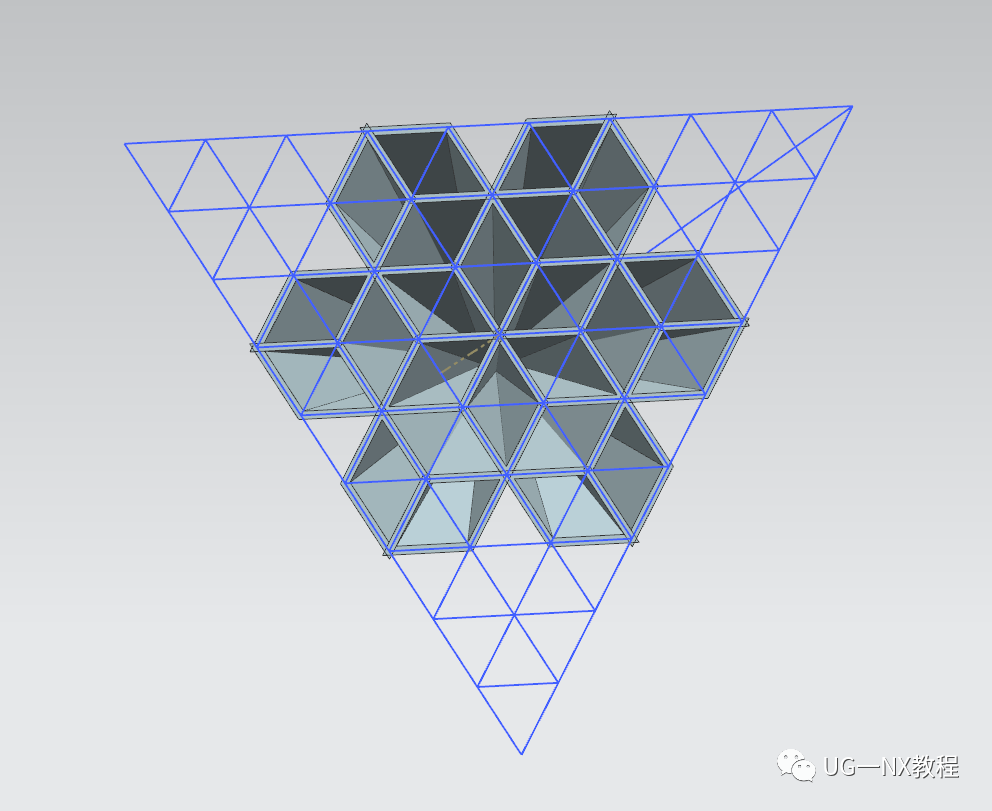

  6.然后圆形阵列成这个形状，再创建几个方管再阵列做成这个样式，之后就可以创建一个直径13mm的球体了

UG NX创建一个六边形镂空球体，六边形真能围成一个球？的图10

UG NX创建一个六边形镂空球体，六边形真能围成一个球？的图11

UG NX创建一个六边形镂空球体，六边形真能围成一个球？的图12

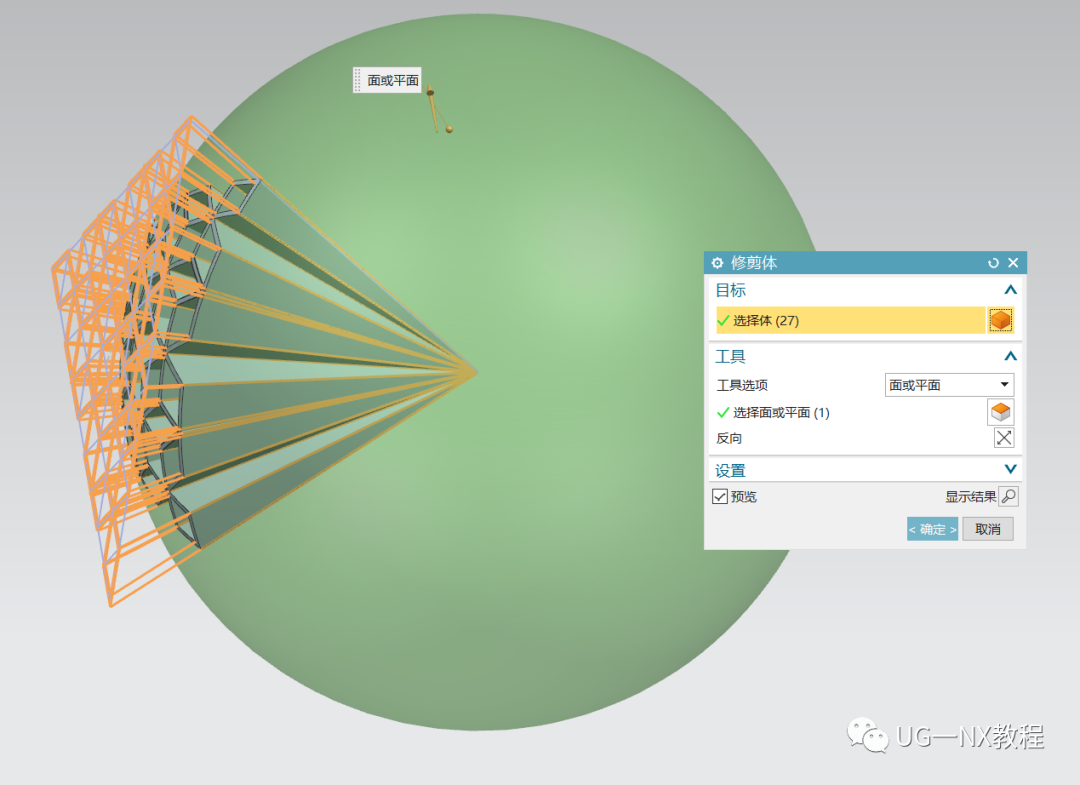

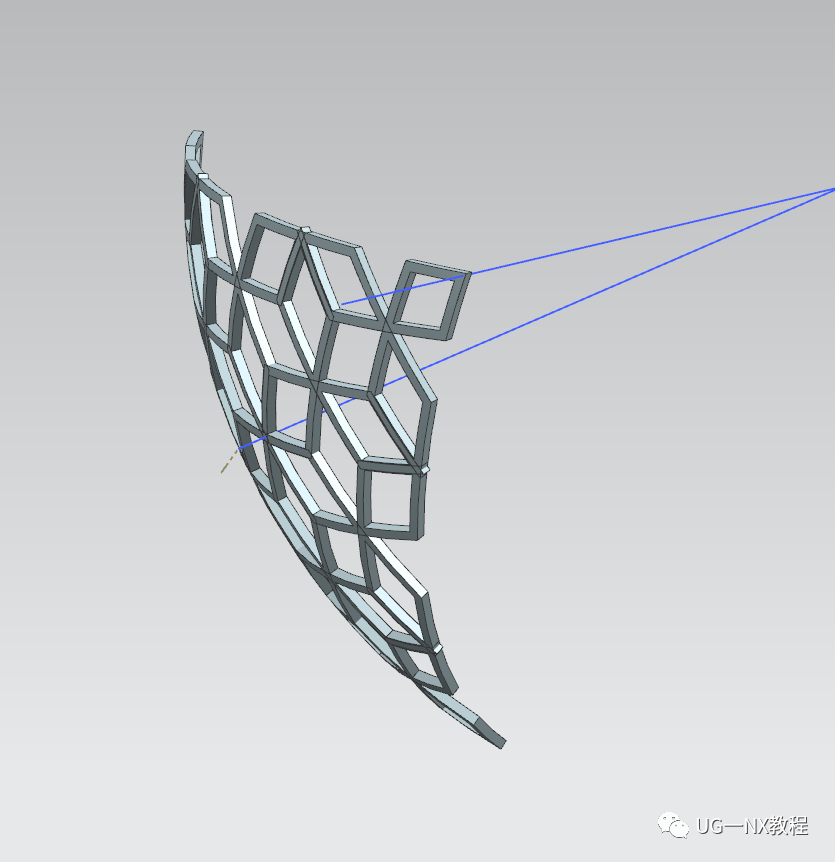

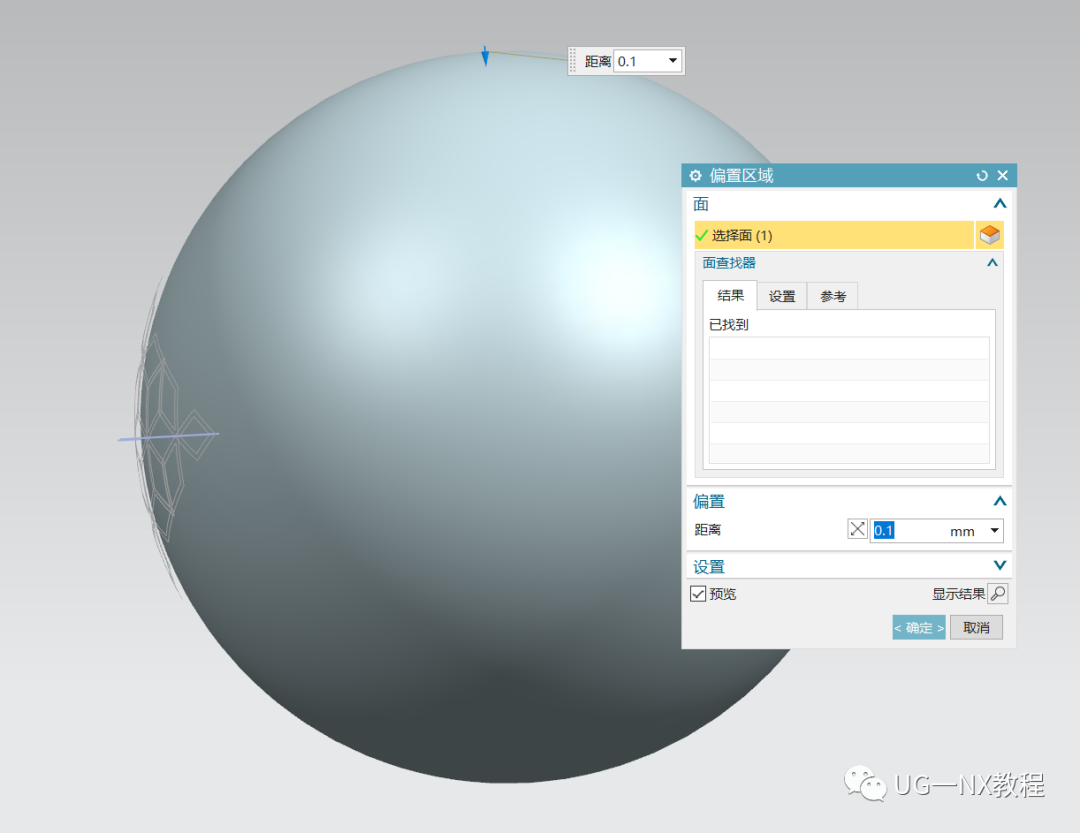

 7.利用球体对方管进行修剪，分别偏置修剪两次做成0.1mm厚的弯板。

UG NX创建一个六边形镂空球体，六边形真能围成一个球？的图13

UG NX创建一个六边形镂空球体，六边形真能围成一个球？的图14

UG NX创建一个六边形镂空球体，六边形真能围成一个球？的图15

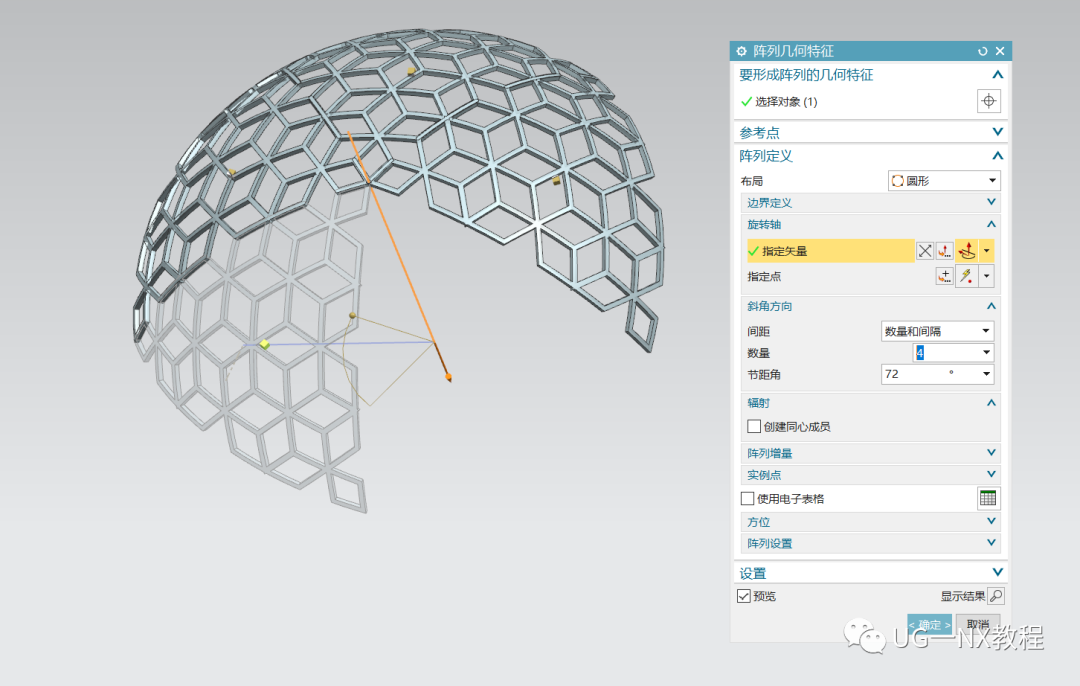

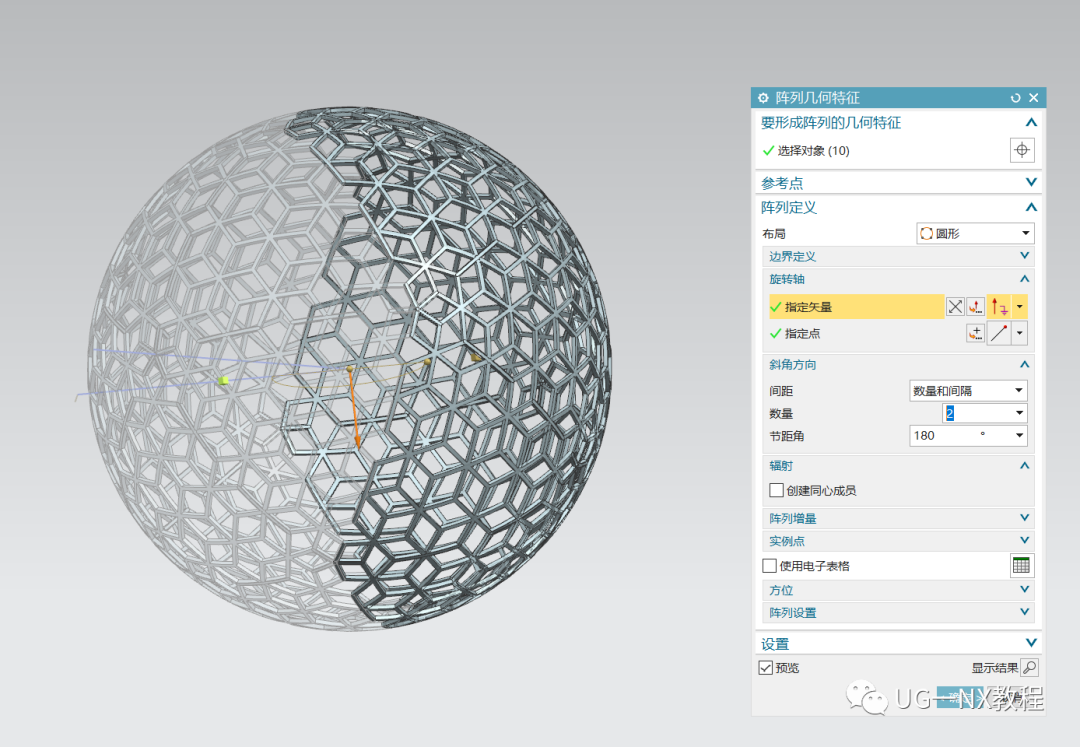

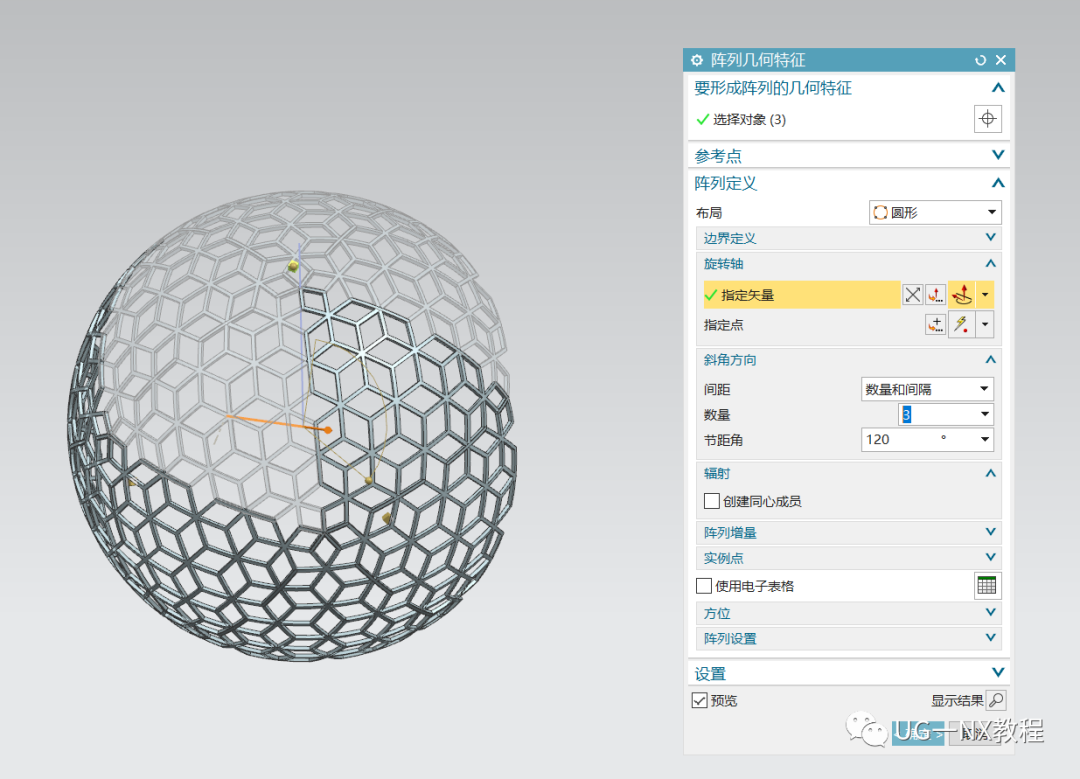

  8.一共阵列三次，就能做成一个整球了，最后求和完成模型

UG NX创建一个六边形镂空球体，六边形真能围成一个球？的图16

UG NX创建一个六边形镂空球体，六边形真能围成一个球？的图17

UG NX创建一个六边形镂空球体，六边形真能围成一个球？的图18

UG NX创建一个六边形镂空球体，六边形真能围成一个球？的图19

  整体说来不难，但是重复的操作比较多，有这个思路就能完成模型
