用SolidWorks给自己设计一个自行车坐垫

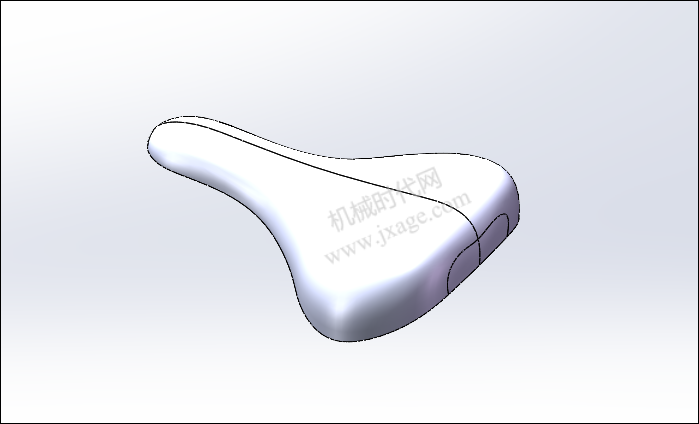

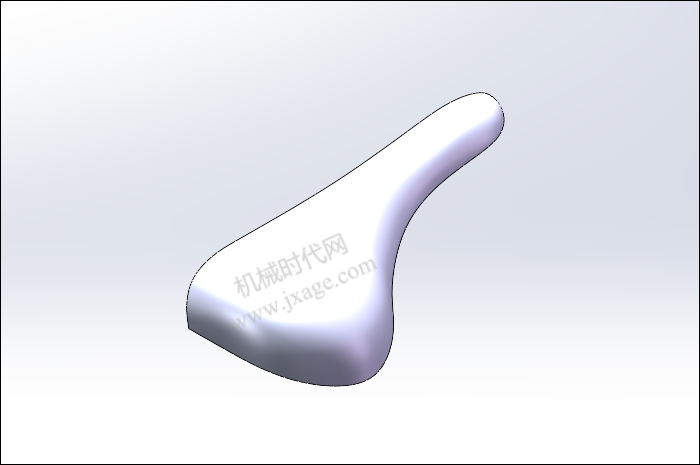

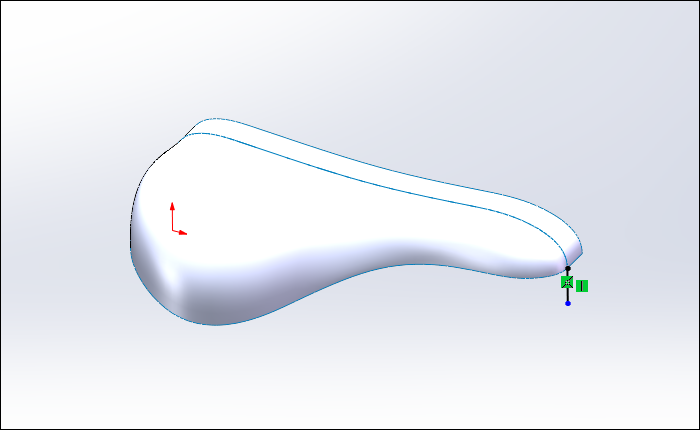

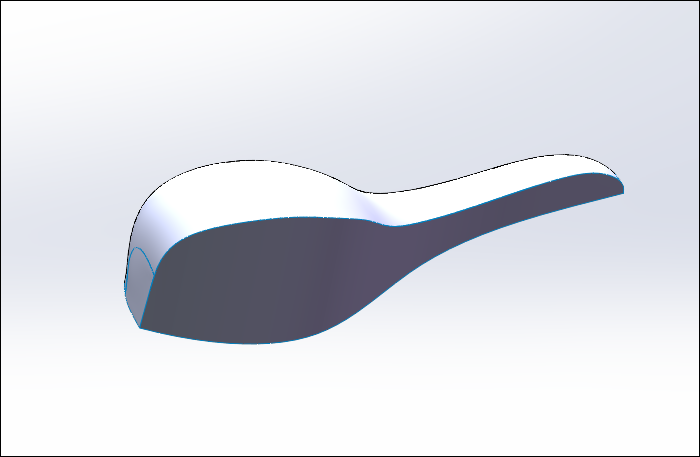

最终结果如下图所示：

方法：

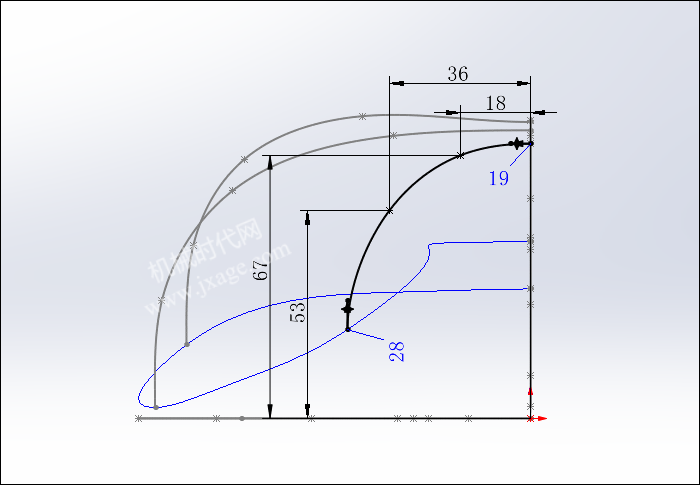

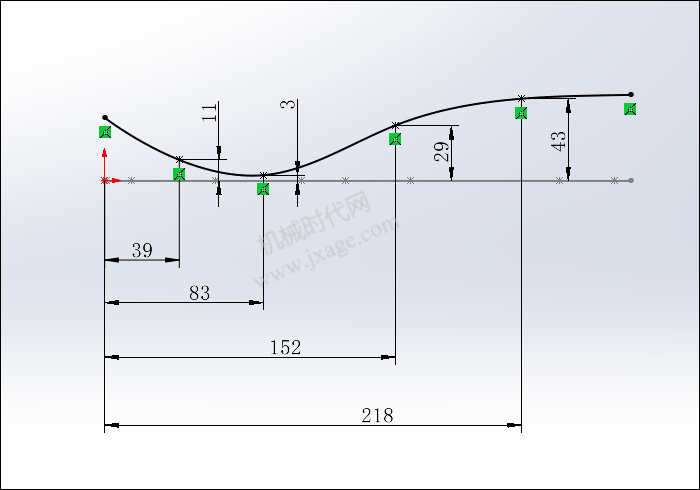

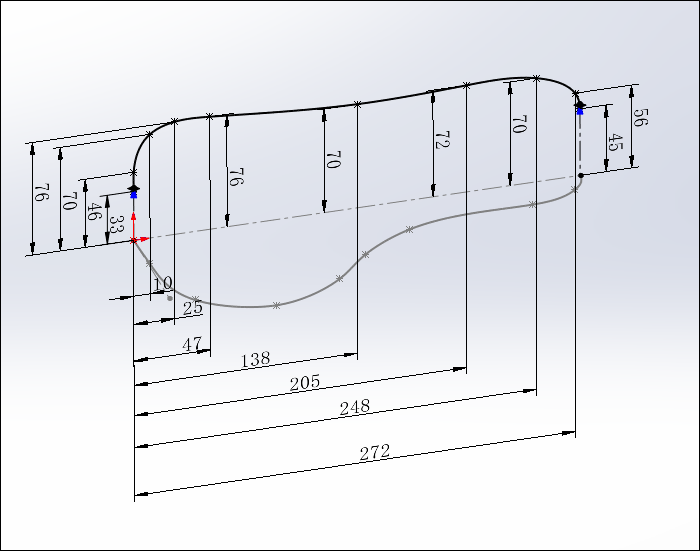

1.点击草图绘制，在上视基准面上绘制如下图所示的草图。

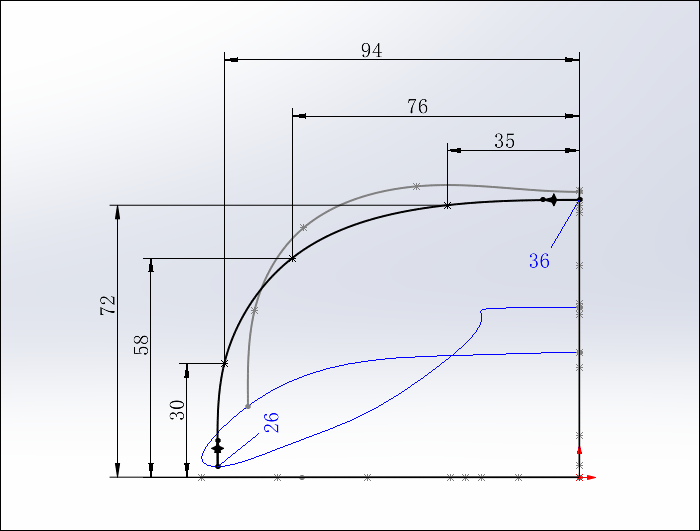

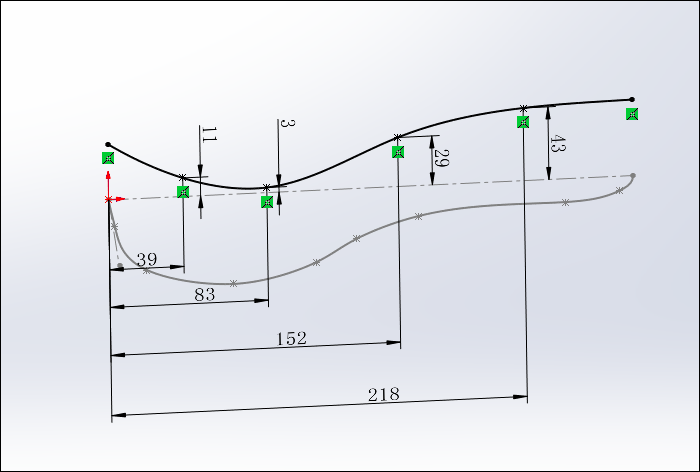

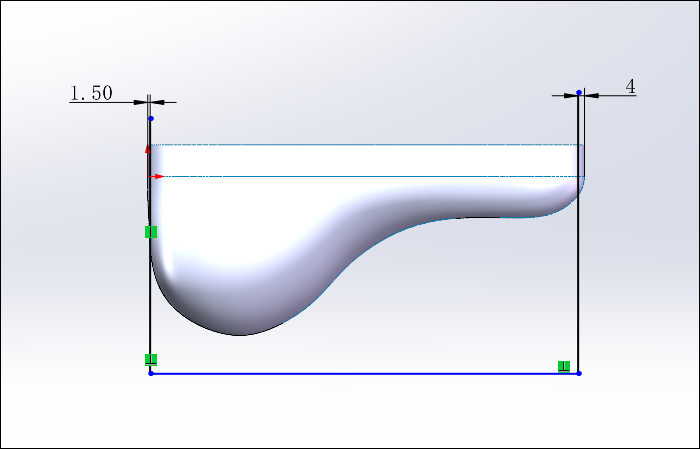

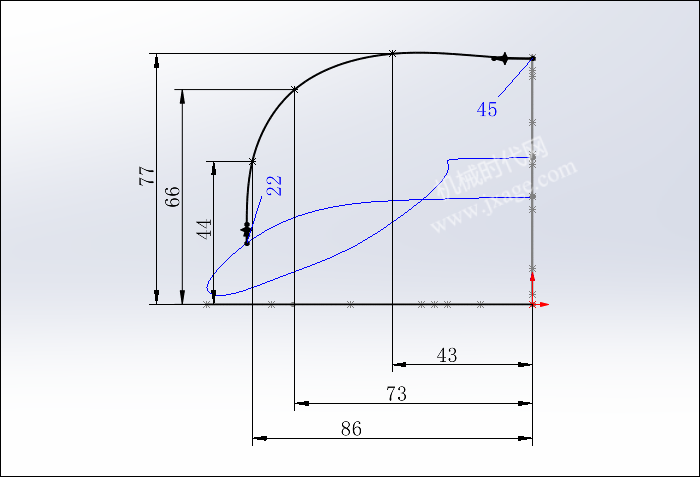

2.再次点击草图绘制，在前视基准面上绘制如下图所示的草图。

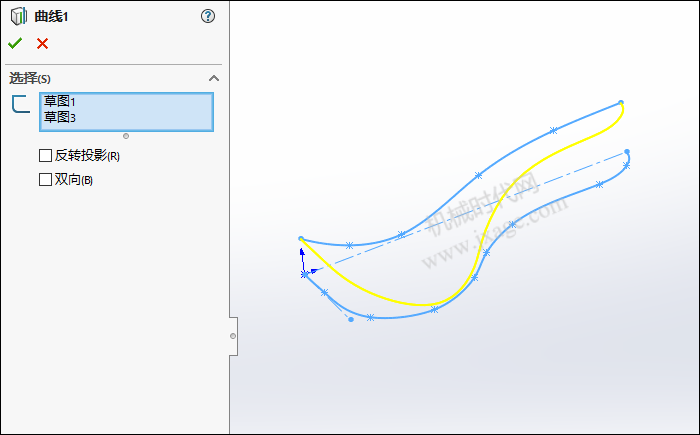

3.点击投影曲线，选择上面创建的两个草图，创建出如下图所示的浅黄色曲线1。

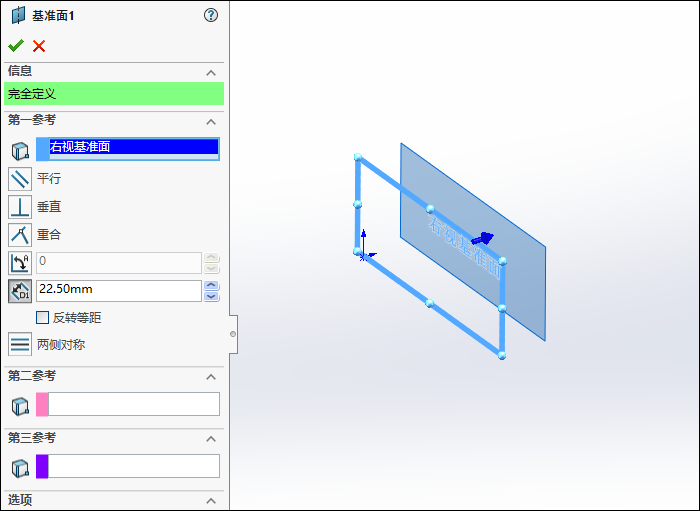

4.创建基准平面1，如下图所示。

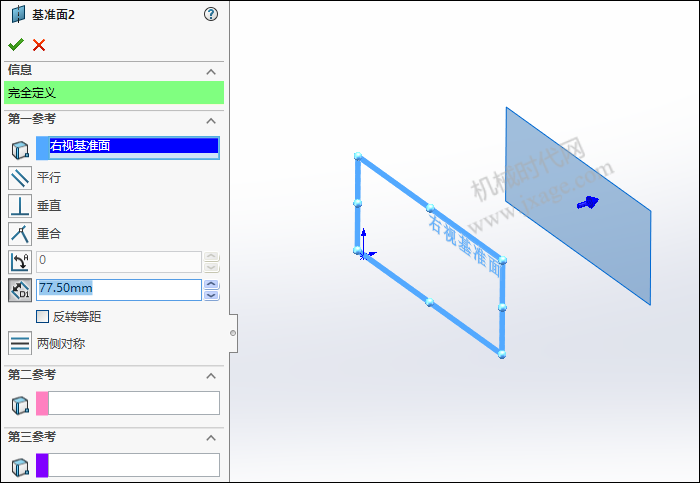

5.创建基准平面2，如下图所示。

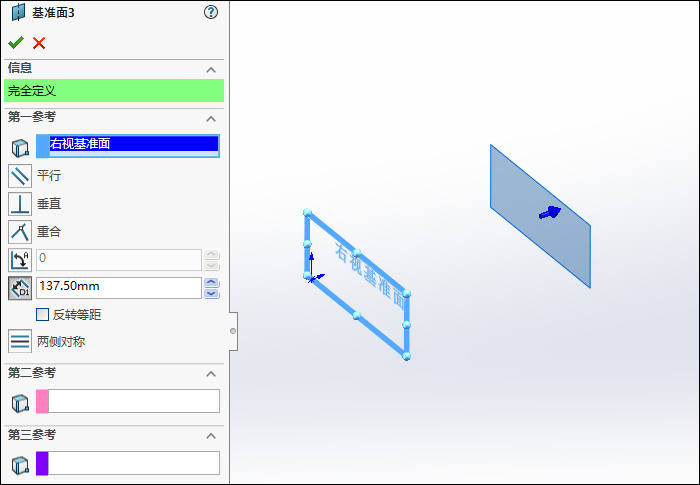

6.创建基准平面3，如下图所示。

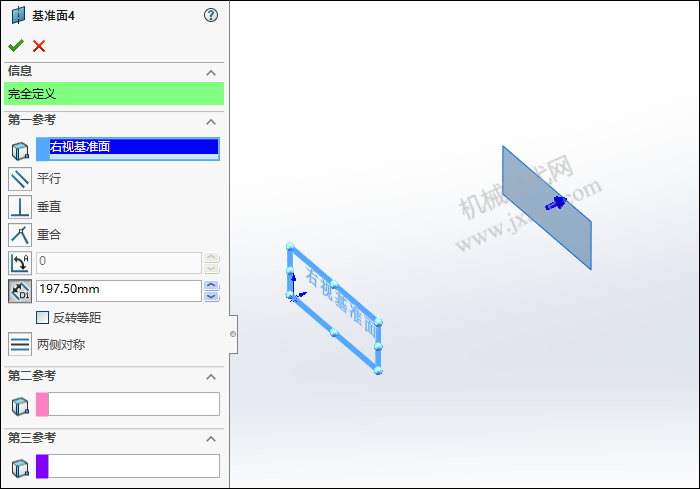

7.创建基准平面4，如下图所示。

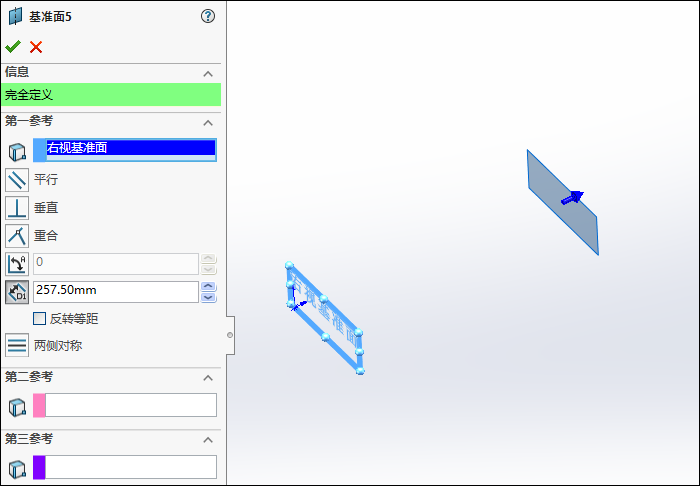

8.创建基准平面5，如下图所示。

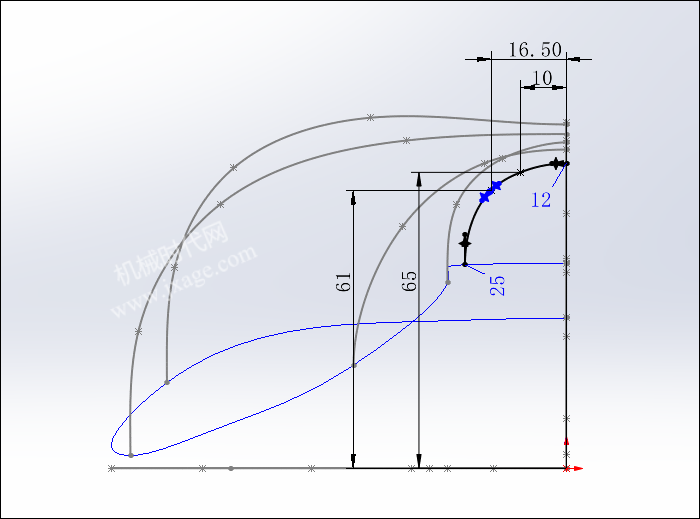

9.点击草图绘制，在前视基准面上绘制如下图所示的草图。

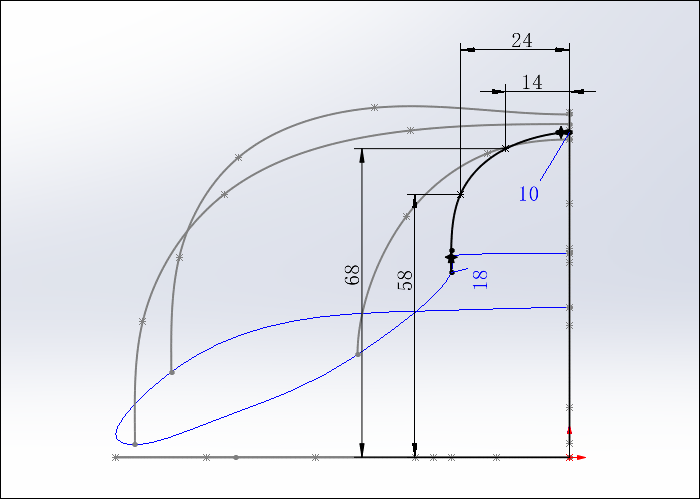

10.点击草图绘制，在基准面1上绘制如下图所示的草图。

11.点击草图绘制，在基准面2上绘制如下图所示的草图。

12.点击草图绘制，在基准面3上绘制如下图所示的草图。

13.点击草图绘制，在基准面4上绘制如下图所示的草图。

14.点击草图绘制，在基准面5上绘制如下图所示的草图。

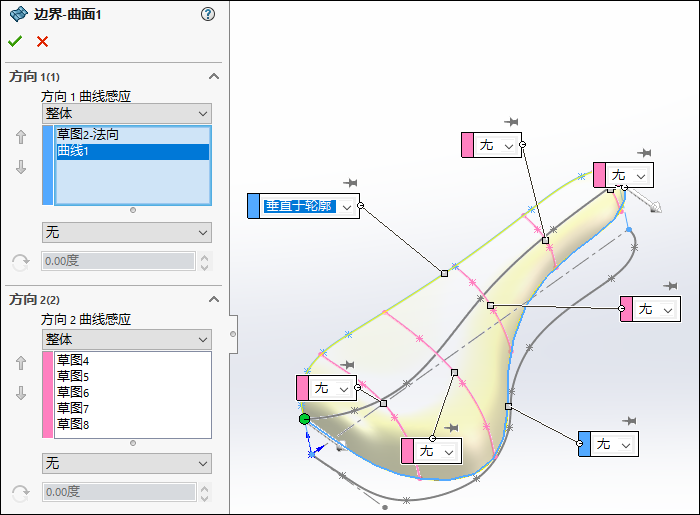

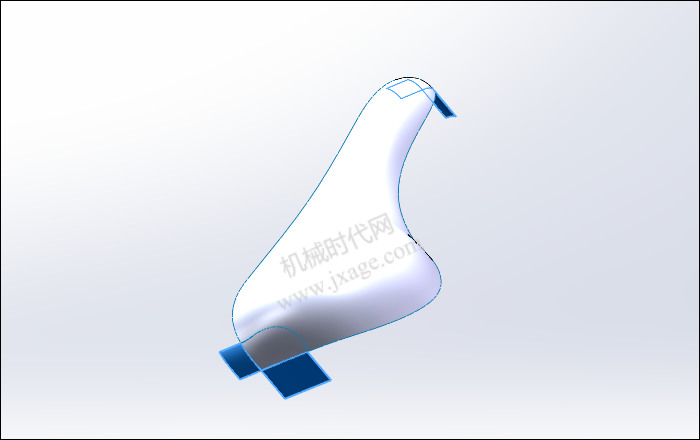

15.点击“插入”-“曲面”-“边界曲面”，选择下图所示的蓝色边线作为方向1曲线感应，选择下图所示的5条粉红色曲线作为方向2曲线感应，如下图所示。

点击勾号完成。

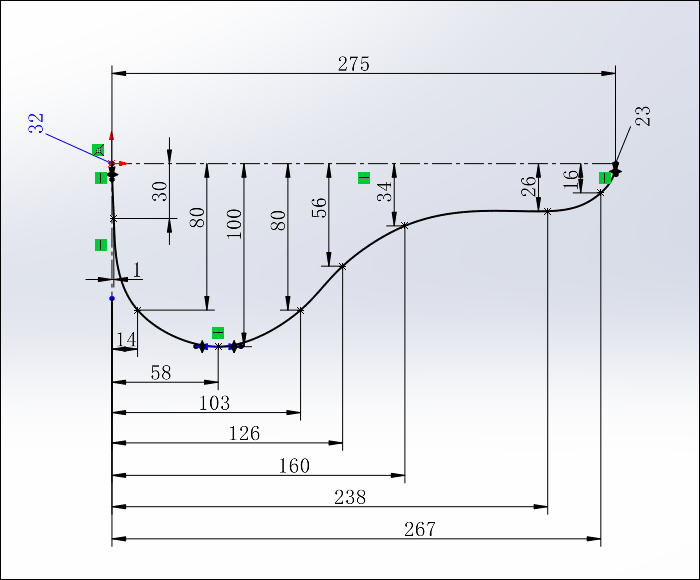

16.点击草图绘制，在前视基准面上绘制如下图所示的草图。

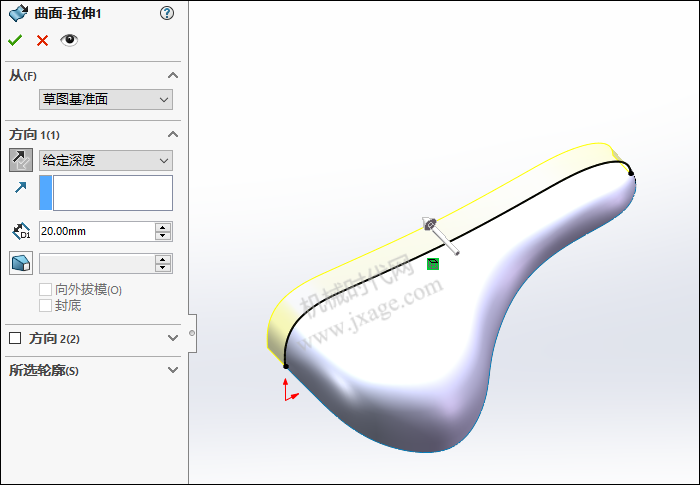

17.点击“插入”-“曲面”-“拉伸曲面”，选择上一步创建的草图作为拉伸截面，设置拉伸深度为20mm。

18.点击草图绘制，在前视基准面上绘制如下图所示的草图。

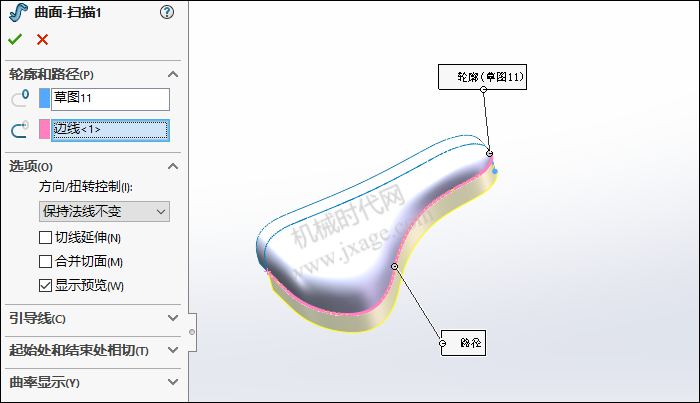

19.点击“插入”-“曲面”-“扫描曲面”，选择下图所示的边线作为扫描的路径，选择上一步的草图作为扫描的轮廓，如下图所示，点击勾号完成。

20.点击草图绘制，在上视基准面上绘制如下图所示的草图。

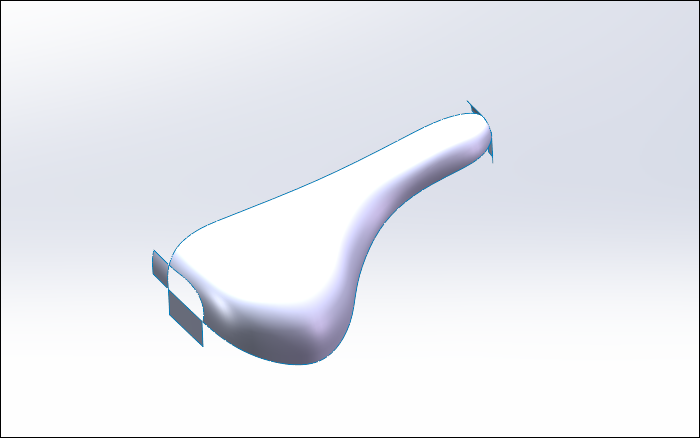

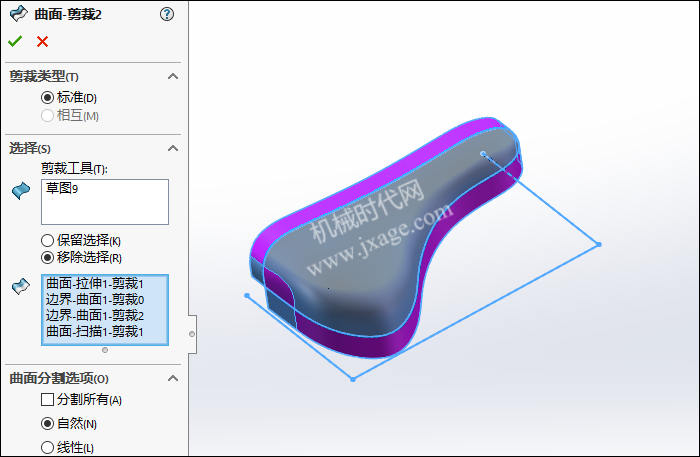

21.点击“插入”-“曲面”-“剪裁曲面”，剪裁类型选择“标准”，选择上一步创建的草图作为剪裁工具，对所有曲面进行剪裁，移除紫色部分，如下图所示。

曲面剪裁完成。

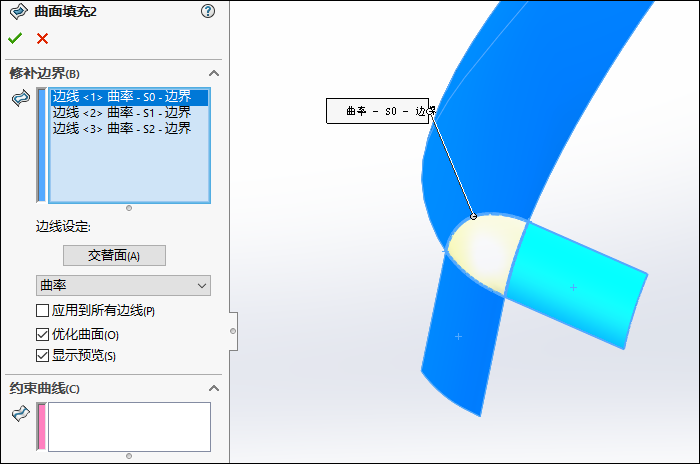

22.点击“插入”-“曲面”-“填充”，选择下图所示的3条曲线作为修补边界，曲率控制按照下图进行设置，点击勾号完成。

23.点击“插入”-“曲面”-“填充”，选择下图所示的3条曲线作为修补边界，曲率控制按照下图进行设置，点击勾号完成。

24.点击“插入”-“特征”-“删除/保留实体”，类型选择“删除实体”，将下图蓝色的曲面进行删除。

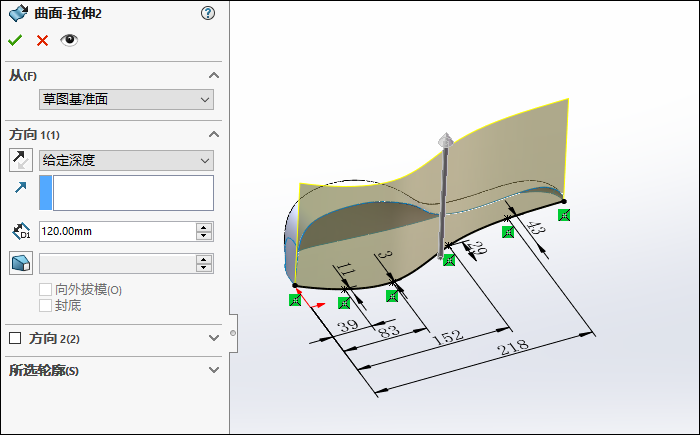

25.点击“插入”-“曲面”-“拉伸曲面”，选择下图所示的草绘作为拉伸截面，设置拉伸深度为120mm。

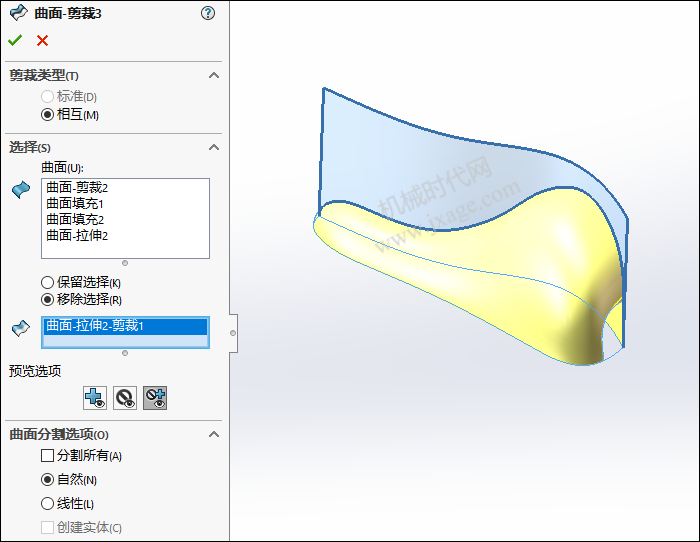

26.点击“插入”-“曲面”-“剪裁曲面”，剪裁类型选择“相互”，剪裁曲面选择所有曲面，勾选“移除选择”选项，移除部分下图所示的拉伸曲面，如下图所示。

点击勾号完成。

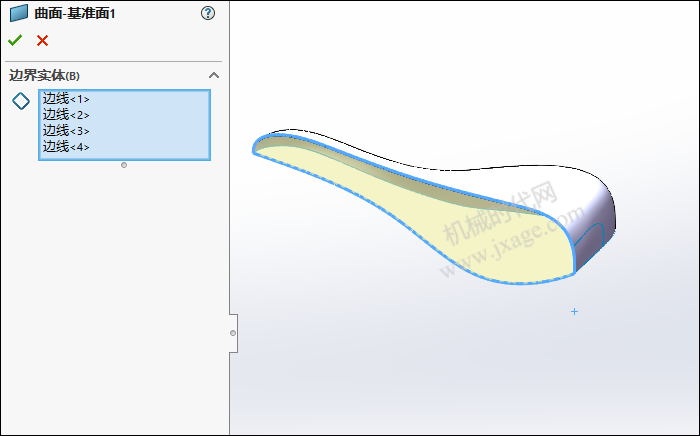

27.点击“插入”-“曲面”-“平面区域”，选择下图所示的边线作为边界实体，点击勾号完成。

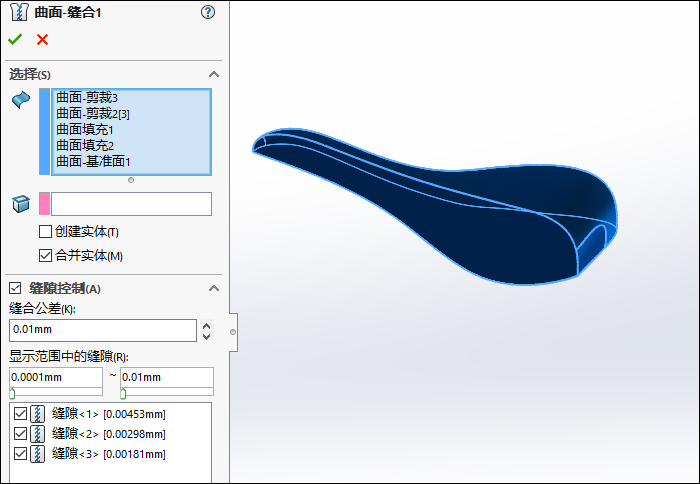

28.点击“插入”-“曲面”-“缝合曲面”，将所有的曲面进行缝合，如下图所示。

29.镜向。

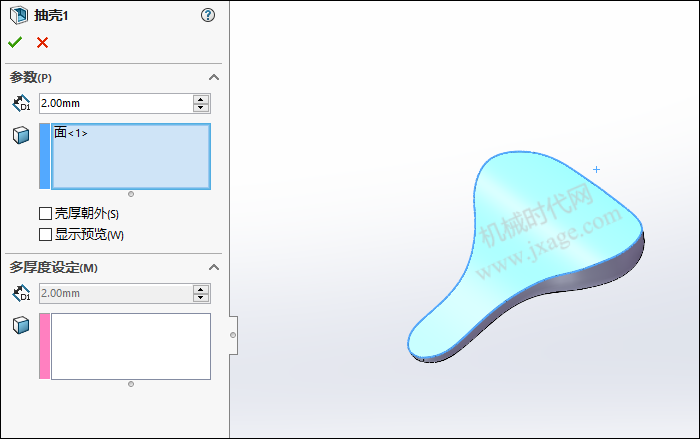

30.抽壳。

31.渲染。
