UG NX逆向文件stl摆正的通用技巧

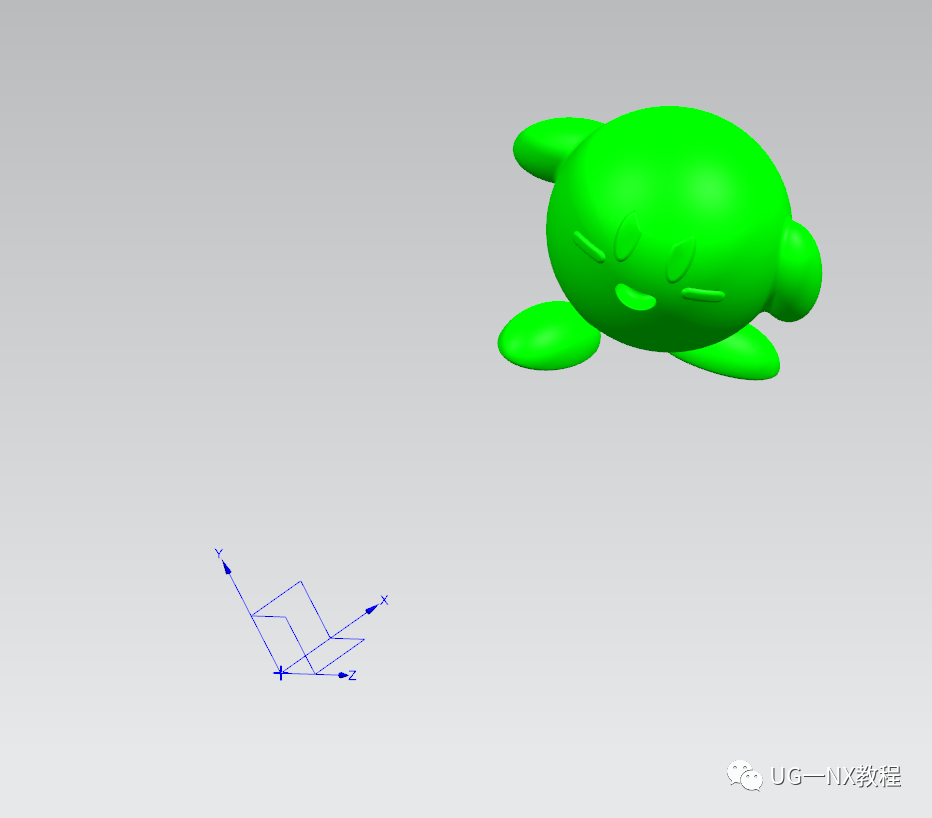

如何把stl转prt，stp实体模型，这是很多人经常问的问题，那答案是必须是重新建模，重新建模的原因一是产品必须是实体才能做分型面模腔等开模操作，二是为了保证实体模型面的精度，不然加工不了，那么如何逆向建模，首先第一步需要把模型摆正，那今天来教大家一个UG摆正stl逆向文件通用技巧。

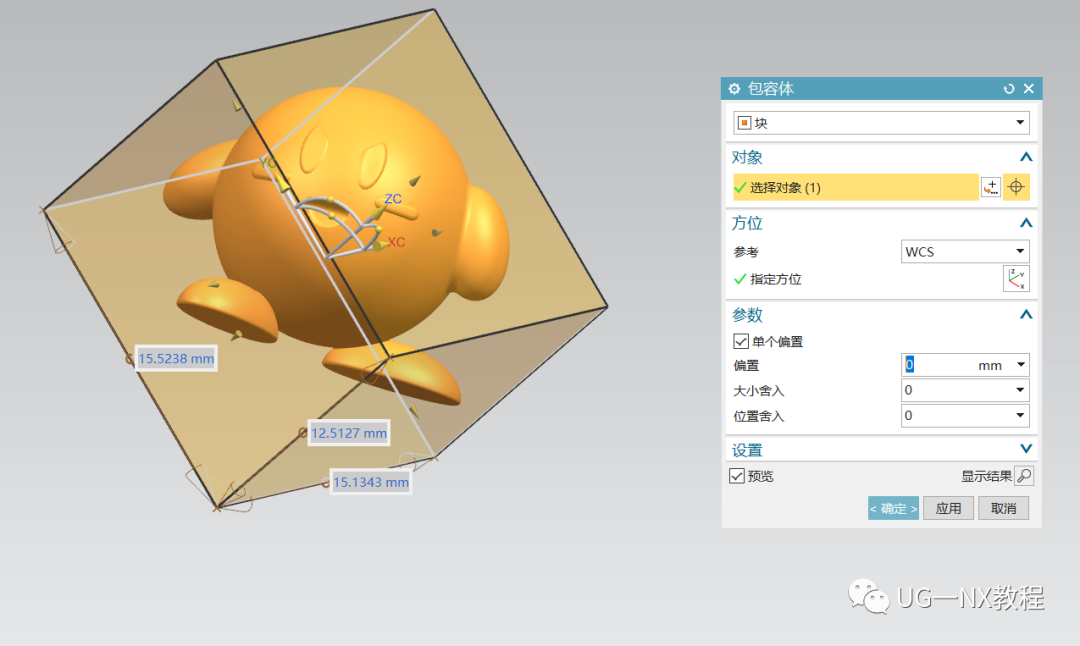

因为stl不是实体，所以需要用包容块来辅助摆正，但是这个形状生成的包容体不是理想的包容状态，这时需要进行调整。

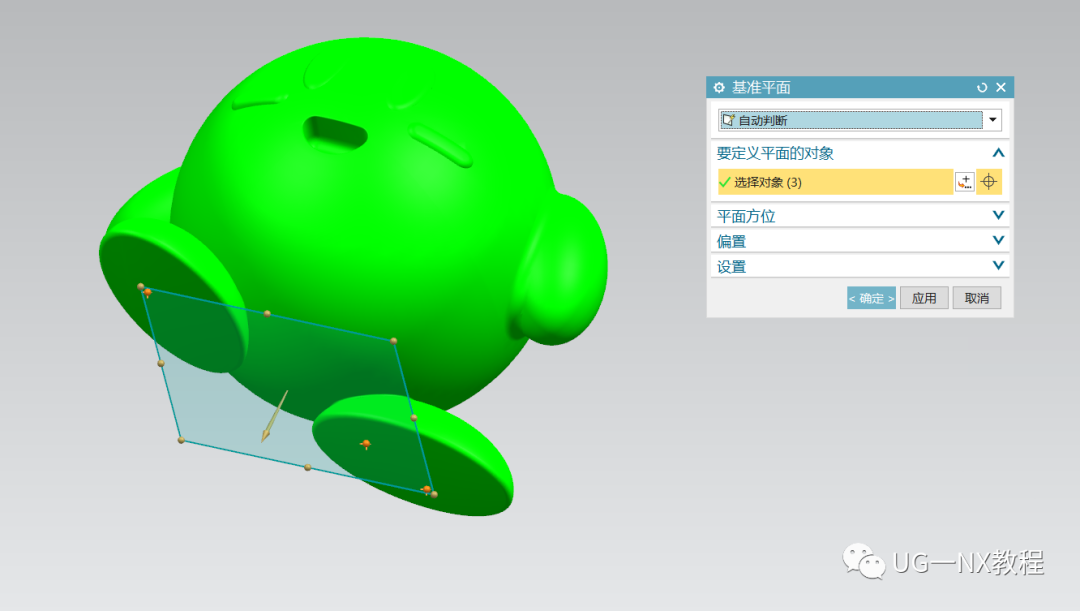

首先在合适的面上创建三个点，然后利用三点创建一个基准面

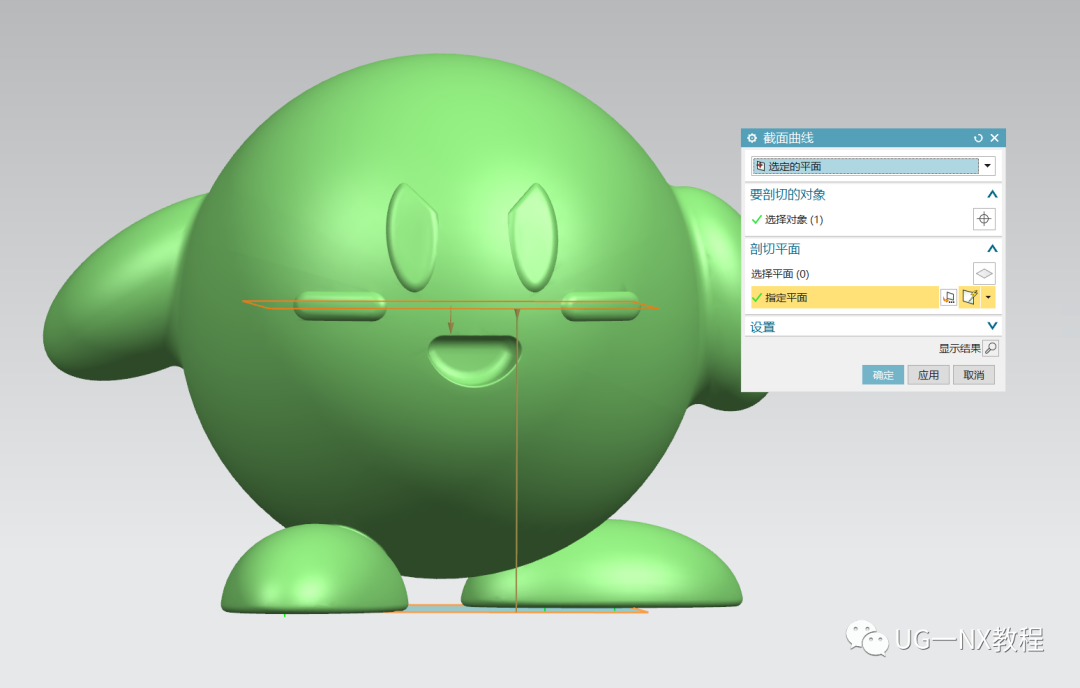

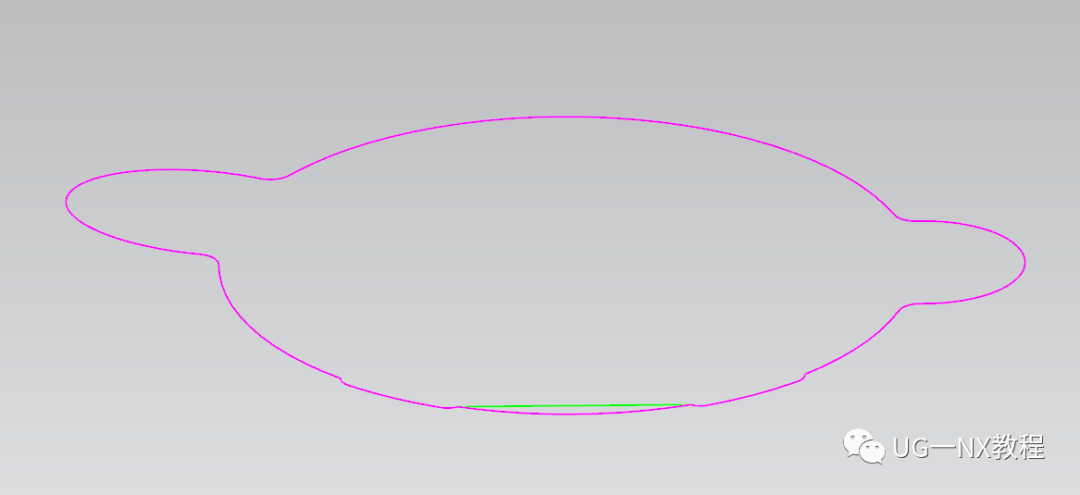

接下来创建截面曲线，利用截面线与收敛面的交点创建直线连接。

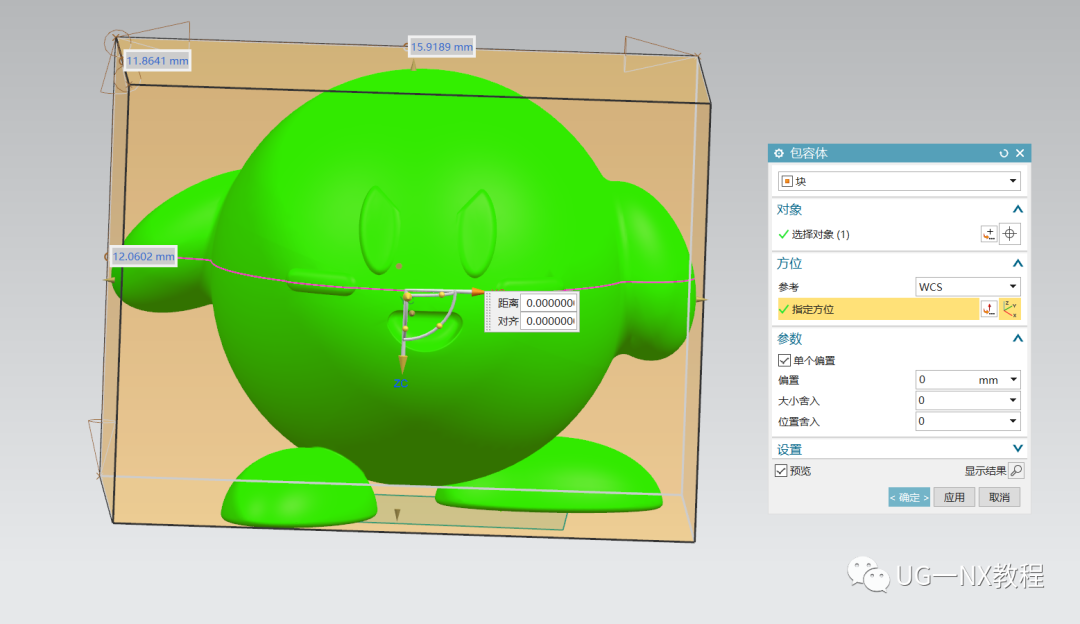

有了直线，我们就能利用直线和平面来调整包容块的位置，让Z轴垂直于平面，X轴指向直线。

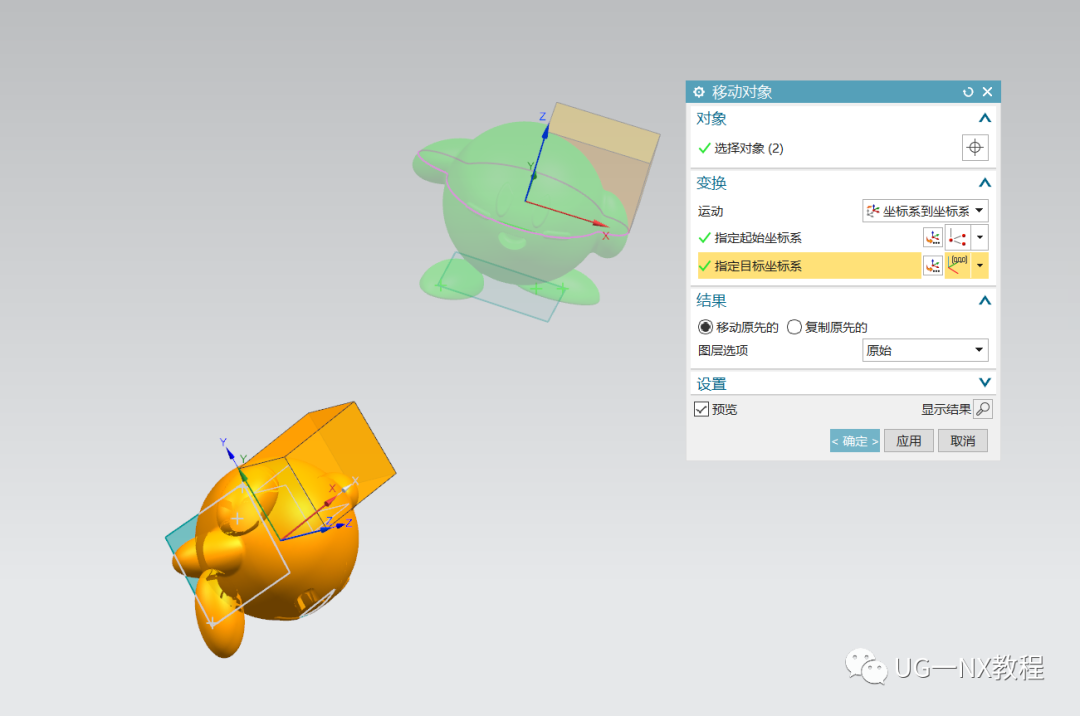

那么这个一个方块包裹的stl文件要摆正到绝对坐标系上就简单了，直接移动对象，从坐标系到坐标系，利用包容块的顶点和边来生成坐标系即可。

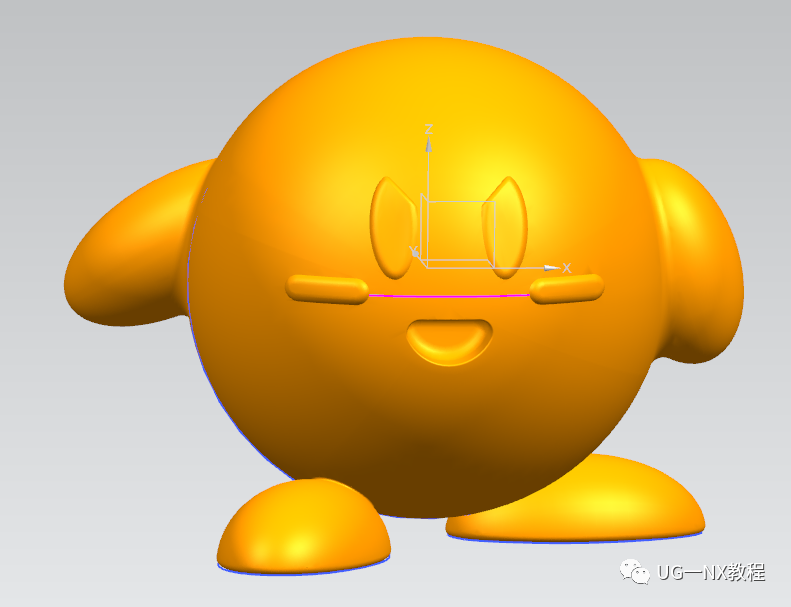

摆正之后建模就简单多了，那么想学习UG逆向建模，学习UG软件八大模块知识课快添加木子老师微信号 UG5401 参加每天的免费学习课哦，还有系统学习班为升职加薪打好基础！
