CATIA管道非标设计EKL二次开发模块功能介绍

简介：

      本模块是基于CATIA知识工程EKL语言开发的快速管道设计模板，内置有大量行业规则和空间逻辑计算方法，以知识数据库的形式存储并被CATIA catalog 文件调用，与CATIA的专业管路管道设计模块（TUB）部分功能相似，另具备CATIA标准管道模块没有的一些快速编辑功能，除此之外，本模块还具备方便快捷、容易上手、容易理解和操作等特点，相比标准的Piping Design、Tubing Design ，主要差异性功能如下：

1：管道初始化布局设计过程简单易行，可视化动态调整，所见即所得，把错误扼杀于设计的开始。

2：管路设计后期快速编辑的快捷性与直观性；

3：与普通人工设计相互兼容，完全实现装配通用关联设计的功能。

4：装配环境下的管道关联自动更新与路径动态自驱动更改

5：装配环境下非标软管自动化设计与标准连接件协同设计相兼容

6：BOM清单属性统计高度定制化。

1：通用&非标管道快速设计过程展示：

步骤：

1：管道初始化布局设计过程简单易行，可视化动态调整，所见即所得，把错误扼杀于设计的开始：调用模块->依次点击管道所经的关键布设点

2:在知识工程模块快速实例化的对话框中，快速调整参数并确认，结果快速动态展示。

2：管道参数后期快速编辑-管道转弯半径、管径、厚度等局部参数（这里新增了管道厚度设计）的快速可视化编辑调整功能：

管道后续快速编辑：

1：

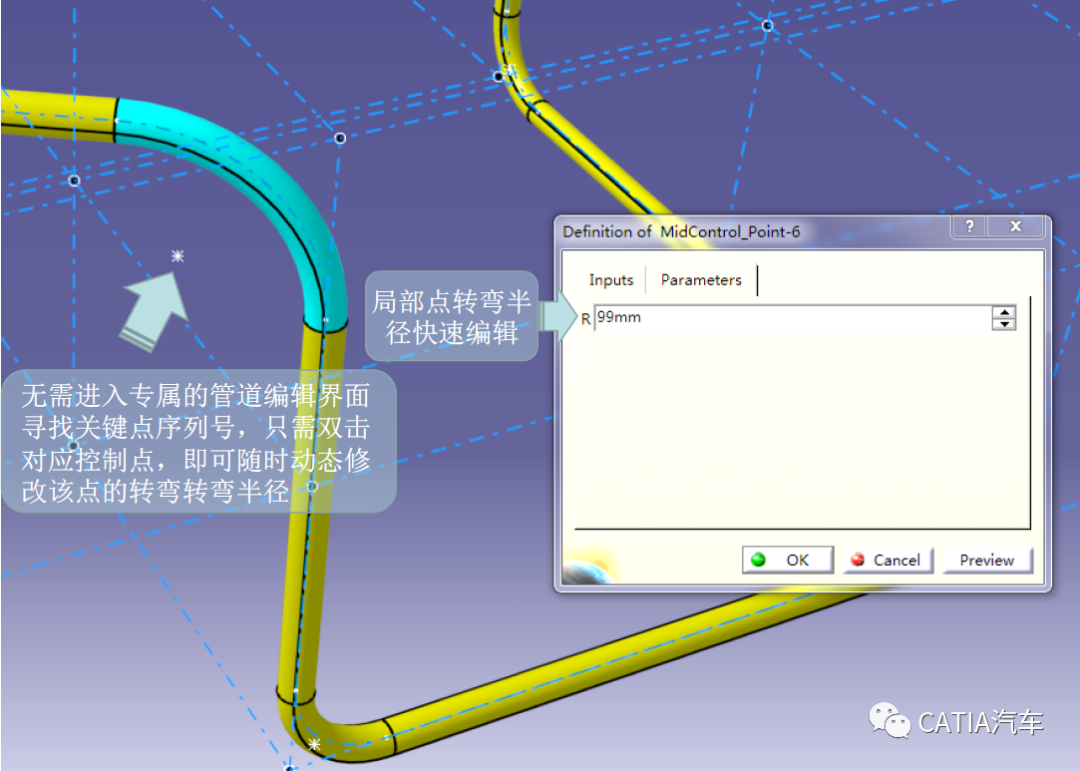

无需进入专属的管道编辑界面寻找关键点序列号，只需双击对应控制点，即可随时动态修改该点的转弯半径。

2：双击管道本身，即可快速动态驱动管道半径或壁厚。

3：具备通用零部件兼容编辑功能，管道组件独立窗口编辑与独立工程图

1: 可以像常规关联设计零部件一样，在新窗口中独立打开并查看编辑，同时保留有关联同步驱动信息，便于后期自动更新设计。

2: 可以像普通零部件一样，独立快速出2D工程图及统计参数。

4：装配环境下的管道关联自动更新与路径动态自驱动更改

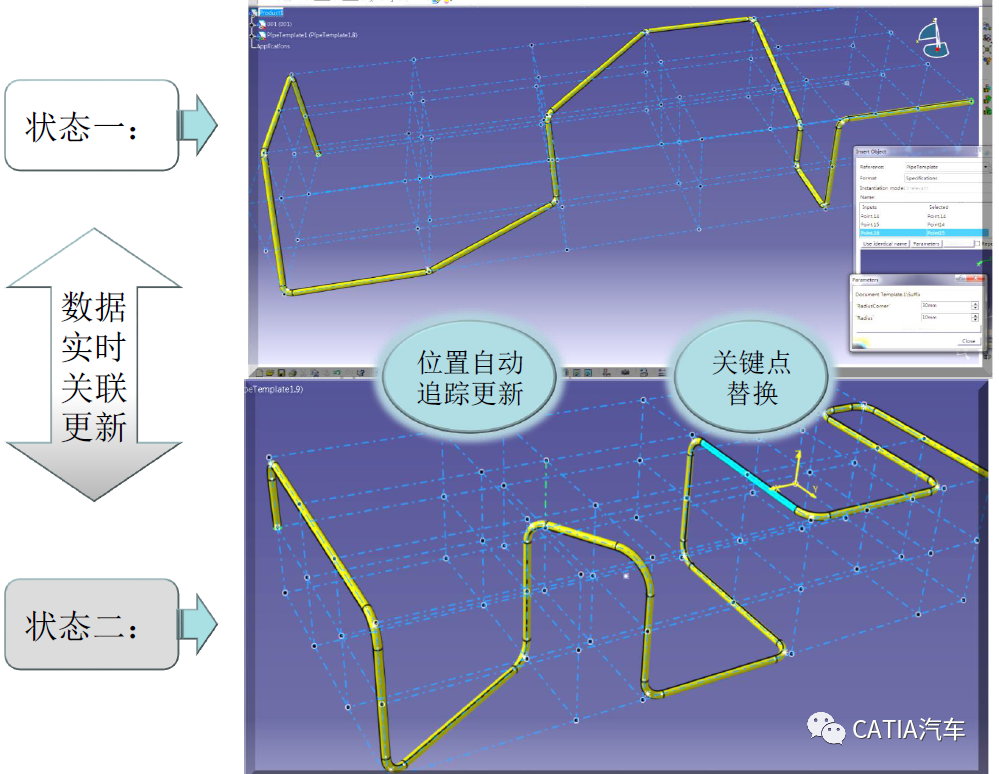

1：在装配体协同关联设计中，后期调整不需要手动拖动编辑，管道会自动追踪主体结构的变动作出自动驱动，以适应未来结构的修改变化。

2：其次，可通过“替换点”的方式，方便快捷的实现管路的重新布局与规划，完全实现和通用关联设计同样的功能。

5：装配环境下非标软管自动化设计与标准连接件协同设计相兼容

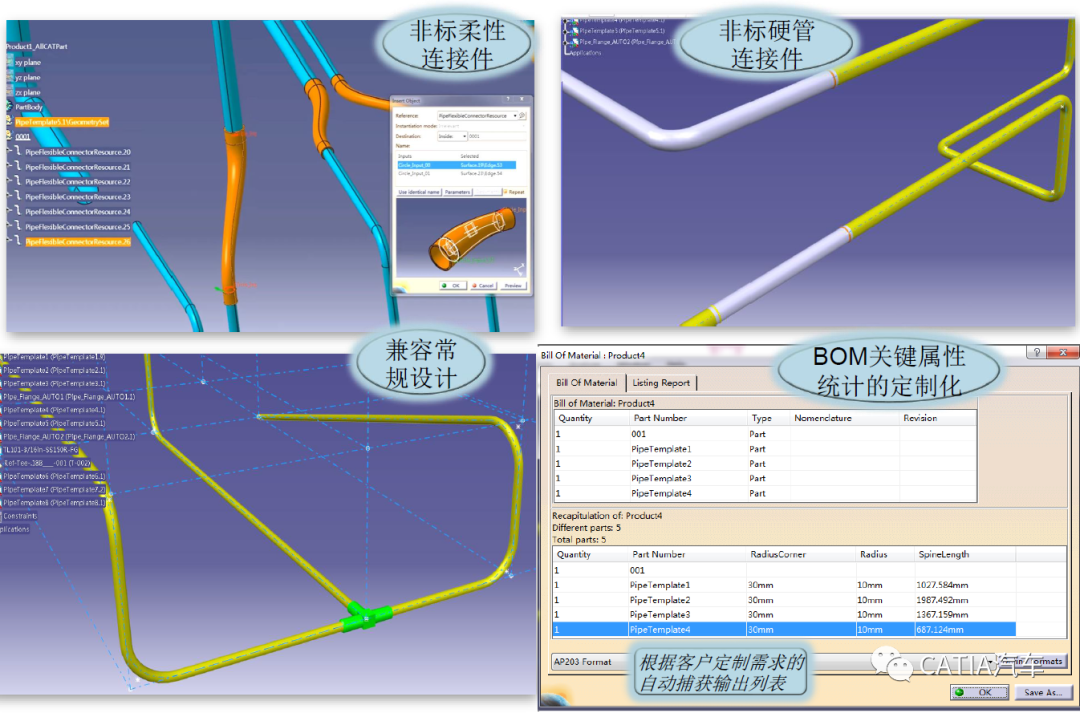

1：非标柔性软管连接组合：模块可以把复杂的环境中多方位的相同或不同规格尺寸的管道，通过非标软管快速连接起来。

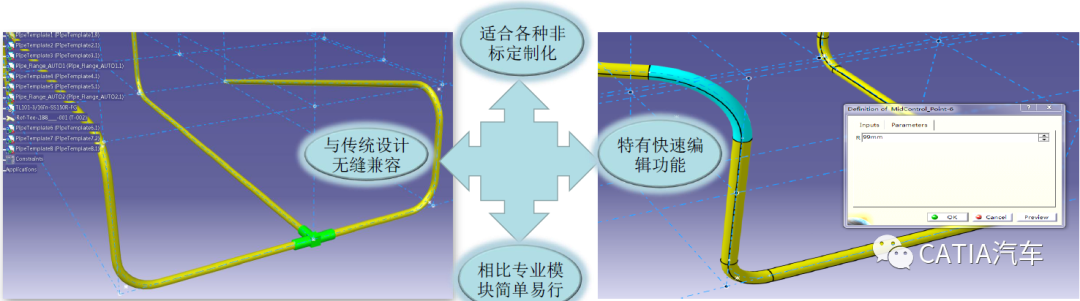

2：兼容标准组件的连接组合：模块在适应非标设计的同时，还可以同传统管道设计相兼容。

3：可方便接入新增非标二次开发产生的知识工程模板。

6：BOM清单属性统计高度定制化。

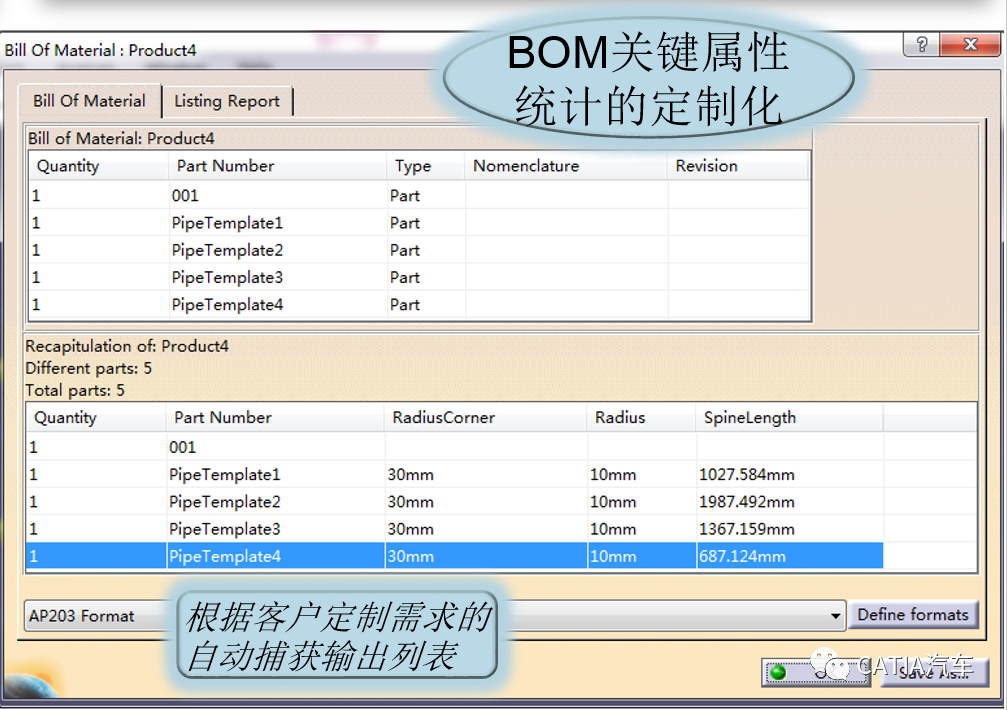

      BOM清单中管道关键属性统计的定制化:根据客户定制需求的自动捕获重要参数，最终输出到清单列表。
