电磁炉加热过程电磁-热耦合仿真


电磁炉加热过程电磁-热耦合仿真


电磁炉加热过程电磁-热耦合仿真的图1
01
案例背景

电磁炉是日常生活中常见的家用电器,它是利用电磁感应原理对食物进行加热,电磁炉的托盘是陶瓷材料,交变电流在线圈中的产生磁场,电磁炉锅底放到托盘上,锅体底部切割磁力线产生涡流,从而使锅体本身发热,用来加热食物。

本案例采用INTESIM-Multiphysics分析软件,对电磁炉物体加热模型进行电磁-热耦合分析,首先建立涡流场分析,利用软件的耦合模块,模拟电磁生热到热场的物理量传递过程,查看整体的温度分布,最终得到电磁炉涡流场生热过程的温度分布,及被加热物体的温升。

电磁炉加热过程电磁-热耦合仿真的图2
02
案例功能特点

案例所属物理场:多物理场INTESIM-Multiphysics

案例功能:涡流分析、电磁-热耦合、非匹配网格映射插值

分析类型:谐态分析、稳态分析

电磁炉加热过程电磁-热耦合仿真的图3
03
案例分析
电磁炉加热过程电磁-热耦合仿真的图4

网格模型

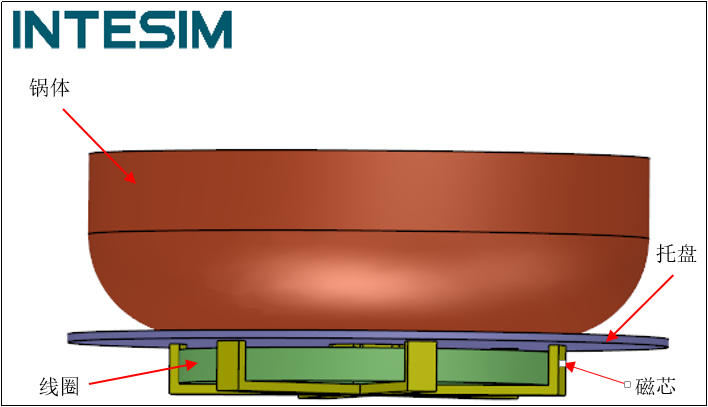

电磁炉有限元模型如图1所示,电磁场网格与温度场网格是两套不同的网格,电磁场网格采用高阶四面体单元,温度场网格采用低阶四面体单元,有限元模型如图2所示

电磁炉锅体底部区域进行网格加密处理:

电磁场网格总数量:122138,节点总数量:164650

热场网格总数量:26949,节点数量:6528

电磁炉加热过程电磁-热耦合仿真的图5

图1 电磁炉有限元模型

电磁炉加热过程电磁-热耦合仿真的图6

2  电磁炉温度场网格模型


电磁炉加热过程电磁-热耦合仿真的图7

材料参数

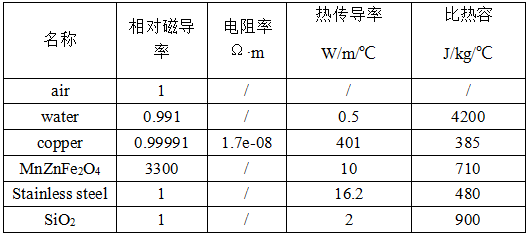

电磁炉的材料包括铜,锰锌铁氧体,陶瓷等各部件材料属性如1所示:

电磁炉加热过程电磁-热耦合仿真的图8

1 各部件材料属性


电磁炉加热过程电磁-热耦合仿真的图9

电磁场分析边界条件


磁通量平行边界

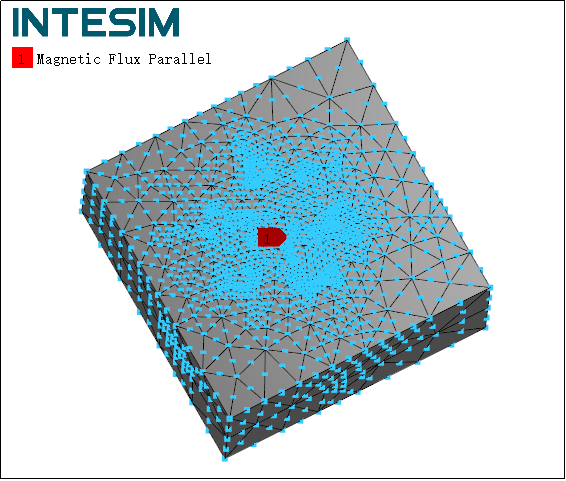

电磁场分析需要建立空气域,空气域外表面施加磁通量平行边界,如图3蓝色高亮所示。

电磁炉加热过程电磁-热耦合仿真的图10

3  磁通量平行加载图


线圈电流激励设置

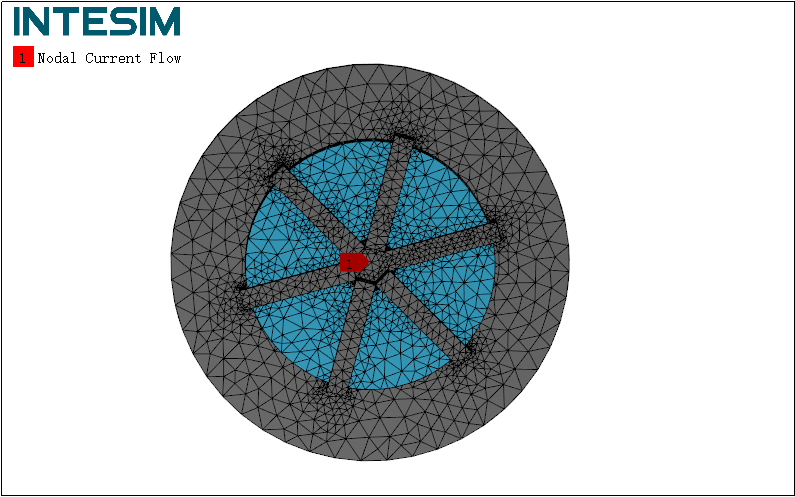

电磁炉底部线圈类型为圆柱型,匝数为28圈,对线圈施加交变电流如图4所示,电磁炉工作频率设置为30kHz

电磁炉加热过程电磁-热耦合仿真的图11

4  线圈电流施加图


电磁炉加热过程电磁-热耦合仿真的图12

热分析边界条件

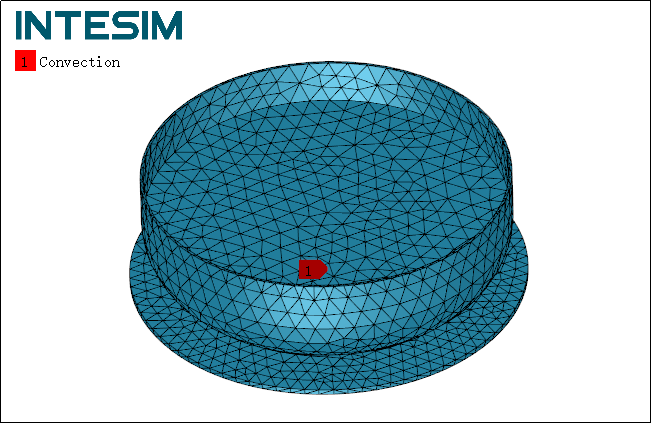

    设置初始温度为0℃,对电磁炉外表面施加对流边界条件如图5所示

电磁炉加热过程电磁-热耦合仿真的图13

5  热分析对流设置


电磁炉加热过程电磁-热耦合仿真的图14

耦合设置



本案例为电磁-热耦合分析热分析基于电磁分析计算结果通过点到面(bucket)的插值映射方法传递耦合数据,电磁场的热损耗结果通过体耦合传递至热场,耦合载荷传递量类型如图6所示。

电磁炉加热过程电磁-热耦合仿真的图15

6  电磁热耦合载荷传递量类型图


04

仿真结果


电磁炉加热过程电磁-热耦合仿真的图16

电磁场计算结果

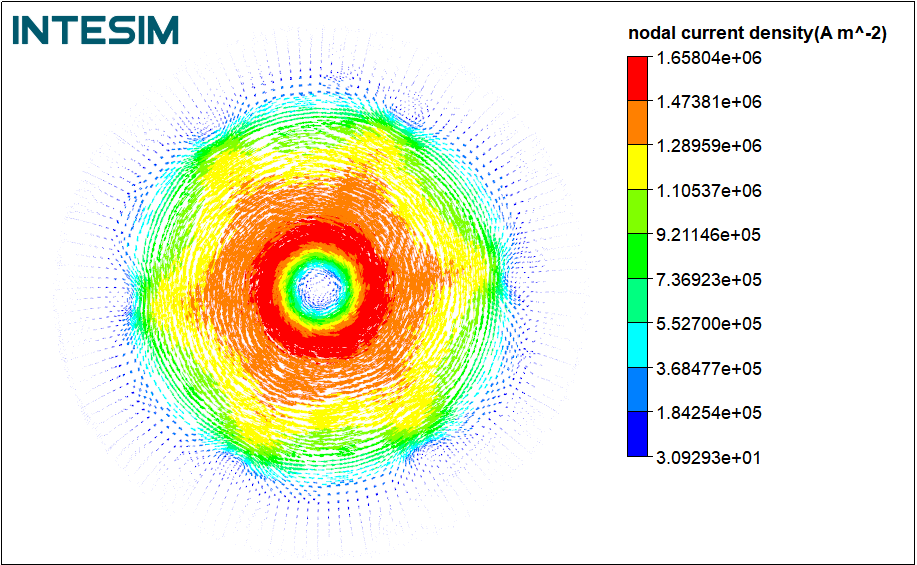

  INTESIM计算得到线圈的电流密度如图7所示。

电磁炉加热过程电磁-热耦合仿真的图17

7  线圈的电流密度

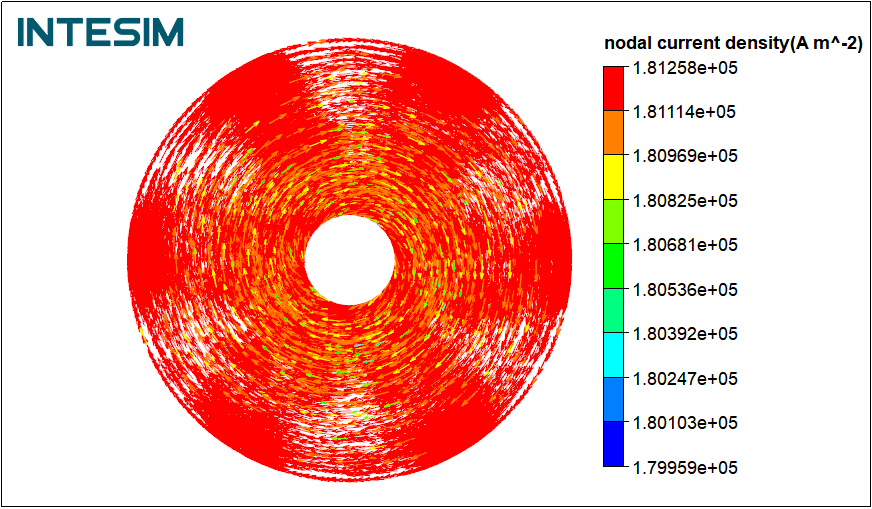

  INTESIM计算得到锅体底部的涡流密度如图8所示。

电磁炉加热过程电磁-热耦合仿真的图18

8  锅底的涡流密度

  电磁炉的锅体底部热损耗如图9所示

电磁炉加热过程电磁-热耦合仿真的图19

9  锅体底部热损耗

电磁炉加热过程电磁-热耦合仿真的图20

热场计算结果


查看整体的温度分布如图10所示。

电磁炉加热过程电磁-热耦合仿真的图21

10  整体的温度分布

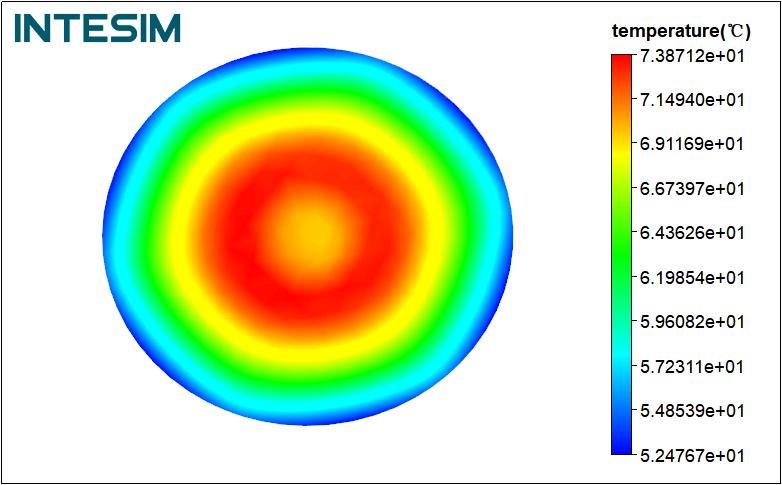

   查看锅体底部的温度分布如图11所示。

电磁炉加热过程电磁-热耦合仿真的图22

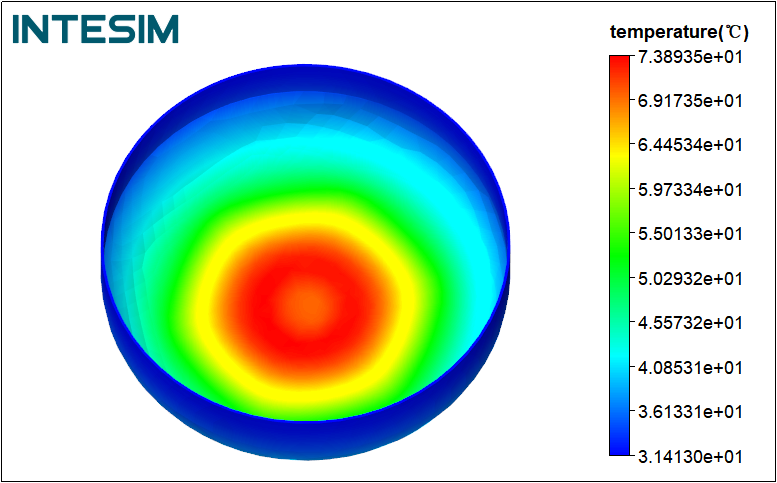

11  锅体底部的温度分布

   查看陶瓷的温度分布如图12所示。

电磁炉加热过程电磁-热耦合仿真的图23

12 托盘的温度分布

05

总结

本案例使用INTESIM软件,基于涡流场分析、热场分析和非匹配网格映射插值等功能,实现了电磁-热耦合分析求解。仿真计算得到的热损耗和温度结果与对标软件结果基本吻合。本案例验证了INTESIM多物理场仿真模块中的电磁-热耦合仿真功能,对涡流场分析和热场分析及耦合仿真进行应用验证,能够为广大用户在电器领域中的电磁场、热场耦合仿真应用提供可行方案。
