Abaqus模型导入方法对网格划分影响
编辑：心印玅經
大部分有限元工程师更愿意花费更多的时间划分六面体网格，可见六面体网格在分析时是有优势的，本文分享支架导入的方式对获取六面体网格的影响，其他较复杂模型可能也同样适用，如果你学会了，又刚好适合你的模型，那将为你省去很多的时间。
关于该方法，是我在最近仿真冠脉支架时发现的，我使用了不同的3种外观的支架都是可以满足使用的，大家快来试试你手中的模型吧。
目前，在使用Abaqus分析时，模型创建一般为以下几种情况：
①直接使用Abaqus绘制模型，但绘图不是Abaqus的强项，绘制结构较复杂模型困难；
②大多数情况下使用第三方软件绘制后导入，如本公众号分享的abaqus关于导入的模型方法，这种方法一般将文件保存成.step.stp格式，但对于复杂结构的模型导入时可能会被警告提醒。
③用关联性方法，如solid works与abaqus关联方法中提到的方法，经验认为这种方法对于复杂结构导入有很大的优势。
目前，医疗器械对应的支架在仿真时为了获得六面体网格，创建方法有两种，一种是在ABAQUS中创建一个单元，划分，然后层层加厚，再使用插件卷曲；另一种是在使用第三方软件绘制后，导入其他第三方软件划分六面体网格后导入。前一种没有规避abaqus的建模缺点，后一种可能导致失真。

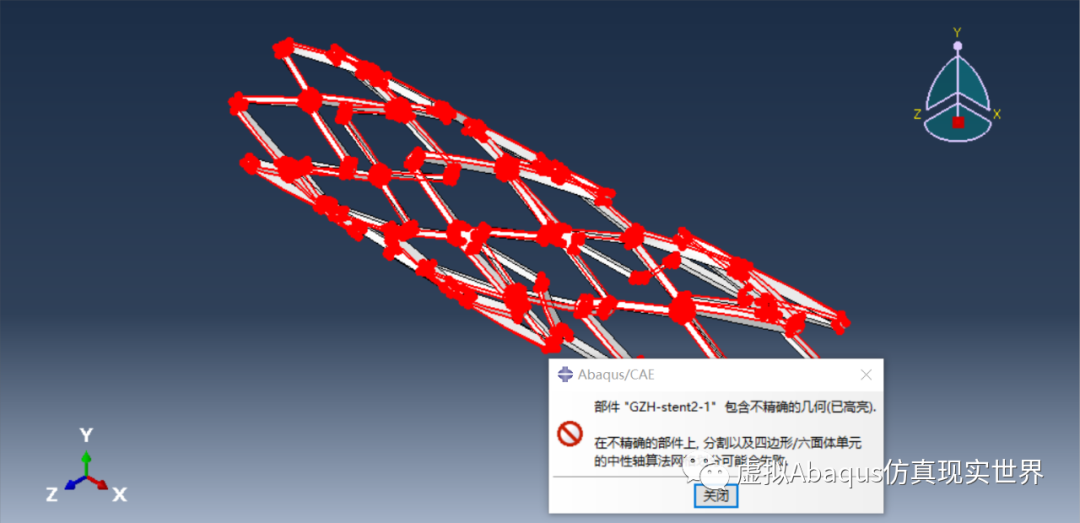

出现提示，不能直接划分成六面体网格：

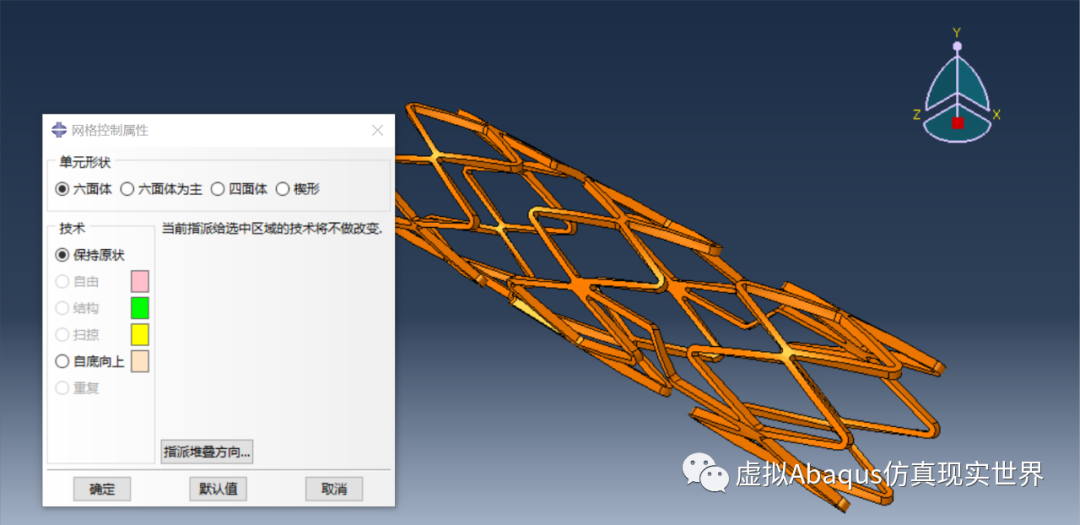

自顶向下不能自动划分，若不处理，只能划分成四面体网格：
四面体网格在分析过程中可能表现各种缺点，其优势不如六面体网格
结点总数: 491683
单元总数: 290894

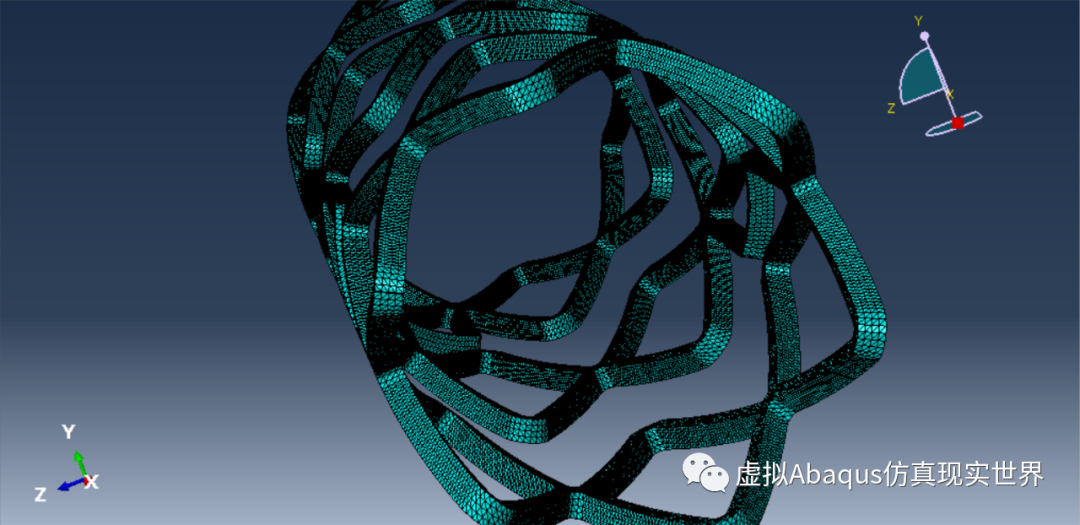

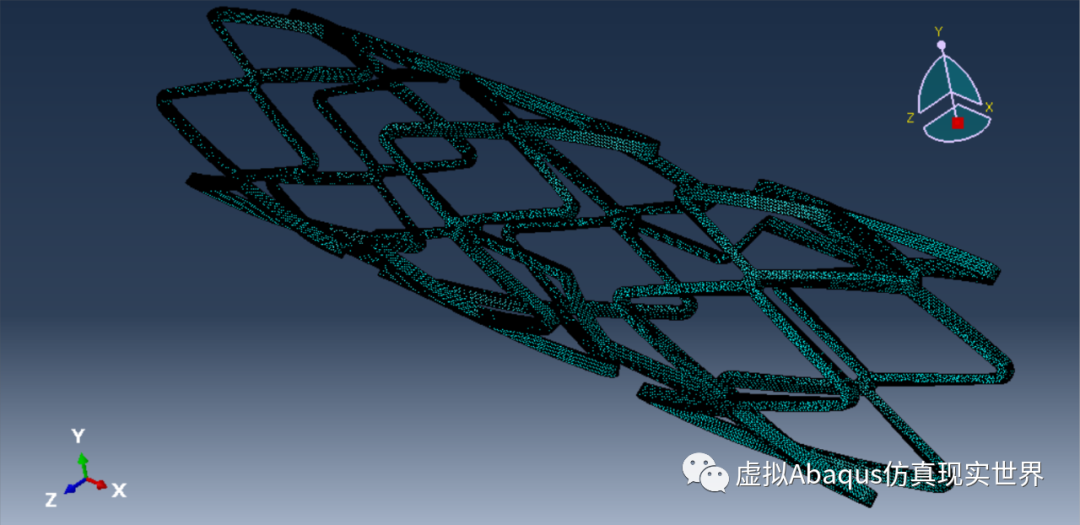

290894 二次 四面体的 下面类型的单元: C3D10
没有提示，部件呈黄色，可以划分使用扫掠方式划分六面体网格
结点总数: 75435
单元总数: 46072

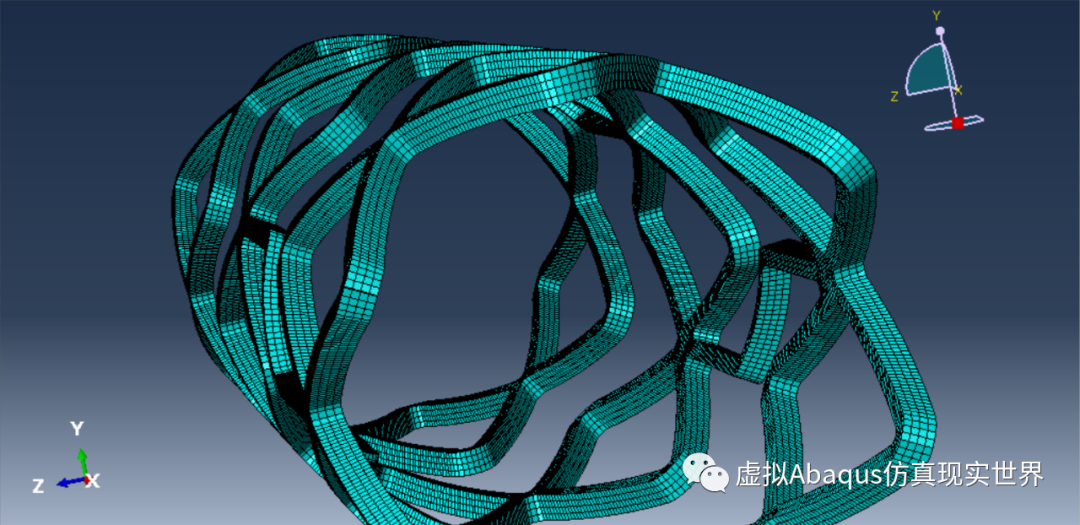

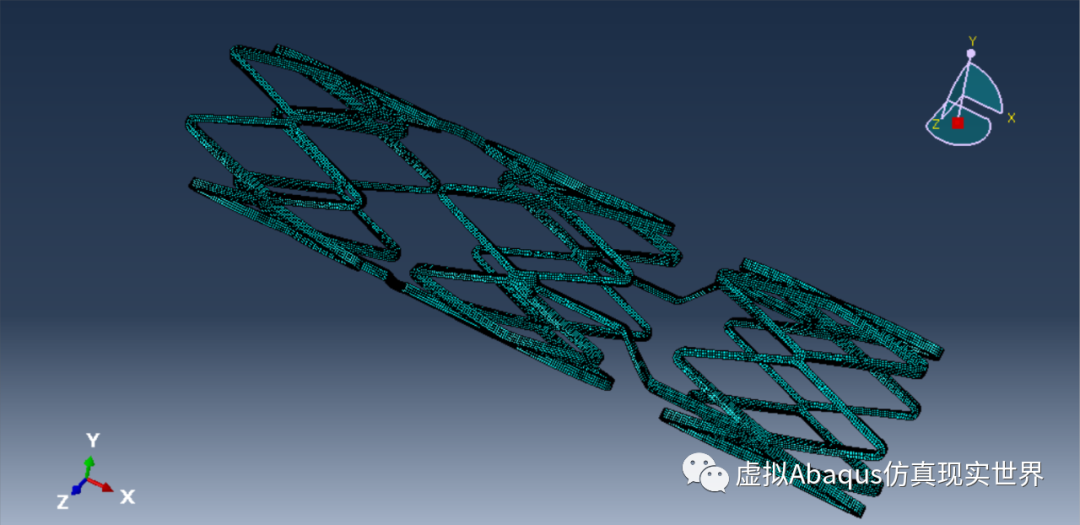

46072 线性 六面体 下面类型的单元: C3D8R
