ansys经典界面与workbench之间相互数据转换的几种方法

我们在实际处理工程问题或工作中会需要在ansys经典界面和workbench之间进行切换,这样就经常会需要在两者之间进行数据的传递和转换,这里整理了几种常见的数据传递情况。

第一种情况:将workbench的计算文件导入到经典界面后进一步处理

方法一:

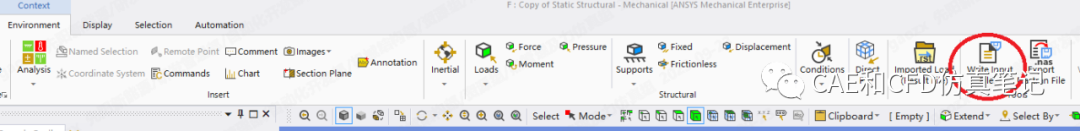

 要将要将Ansys Workbench的结果文件保存成Ansys Classic经典模式可以读取的文件,可在求解模块中Environment>Write input file,将文件保存为Ansys APDL命令流格式(.dat格式)

ansys经典界面与workbench之间相互数据转换的几种方法的图1

启动Ansys Mechanical APDL经典模式,单击菜单File - Read Input from,选择上步中保存的APDL命令流.dat 格式文件打开,即可将模型导入到Ansys经典模式中,如下图所示。

ansys经典界面与workbench之间相互数据转换的几种方法的图2

方法二:

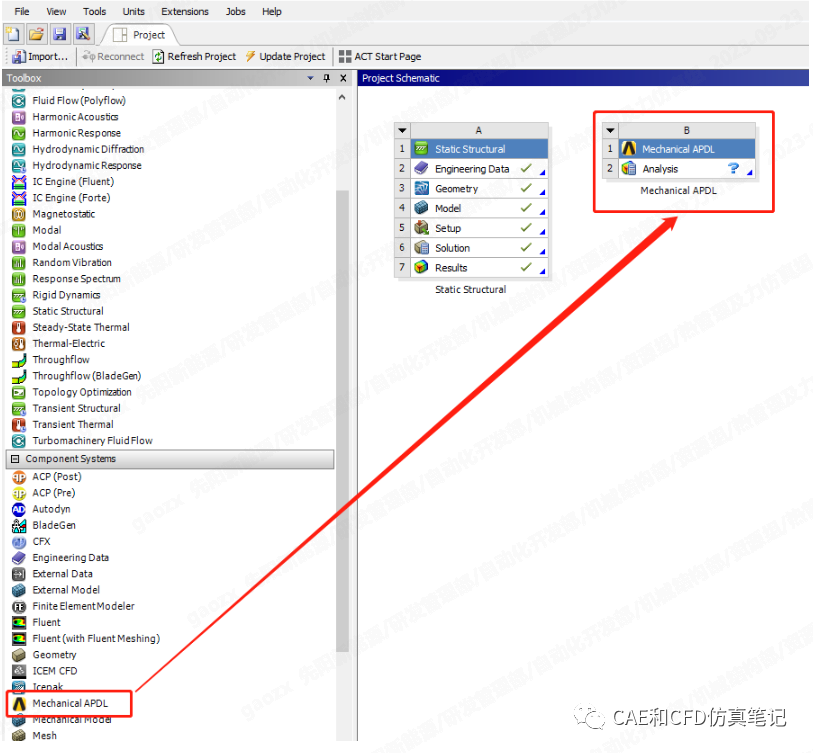

第一步:载入Mechanical APDL模块

ansys经典界面与workbench之间相互数据转换的几种方法的图3

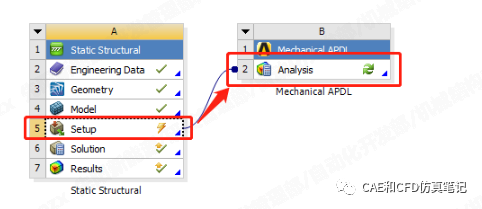

第二步:连线Setup到Analysis

ansys经典界面与workbench之间相互数据转换的几种方法的图4

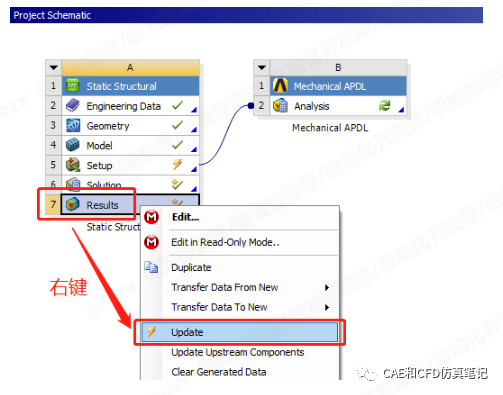

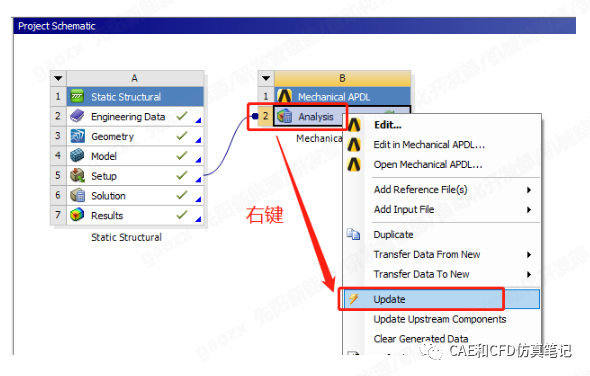

第三步:Update一下workbench结果

ansys经典界面与workbench之间相互数据转换的几种方法的图5

第四步:Update一下APDL的Analysis

ansys经典界面与workbench之间相互数据转换的几种方法的图6

第五步:当所有列表项都是√时,就可以在经典界面打开模型和计算结果了。右键Analysis点击Edit in Mechanical APDL,进入经典界面就可以了

第二种情况:经典界面导入到workbench进行处理

注意:

1、此方法 导入到workbench的只是模型和网格,材料以及约束加载情况,是没有导入的
2、模型导入后,有时候会发生几何模型合并,就是经典界面里的两个共面的,就是挨着的体,会合并成一个体,有时需要在workbench里修改模型,比如做切割等。如果是不同的材料,在经典界面里就不会共面,可以是两个同样位置的面,这样导入workbench里就能自动识别出接触
3、如果导入后模型尺寸单位不对,可以在经典界面里按照比例缩放模型,用VLSCAL命令等
4、想要修改几何模型,在model里应该是不行的,还是得到geometry里,就是说如果几何模型还需要修改,不能导入网格模型,而是导入几何模型,修改后再重新划分网格

第一步:经典界面中保存cdb文件

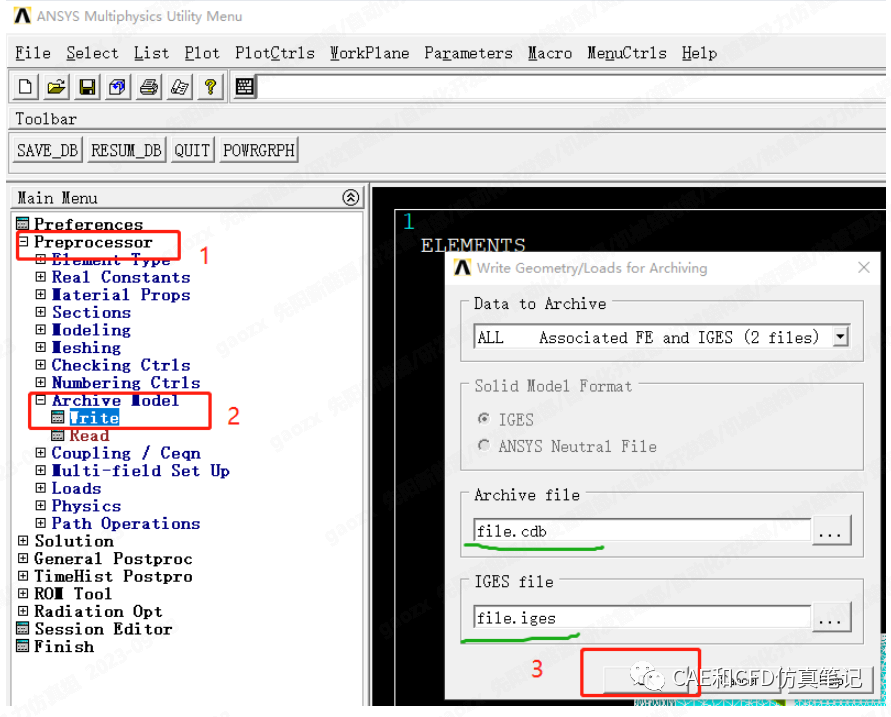

打开ANSYS经典界面,GUI或者APDL建立好模型并分网格之后,依次点击菜单 Main Menu – Preprocessor – Archive Model – Write,再点击OK按钮,保存cdb文件完成,此时cdb文件是保存在ansys文件目录的

ansys经典界面与workbench之间相互数据转换的几种方法的图7

第二步:Workbench导入cdb文件

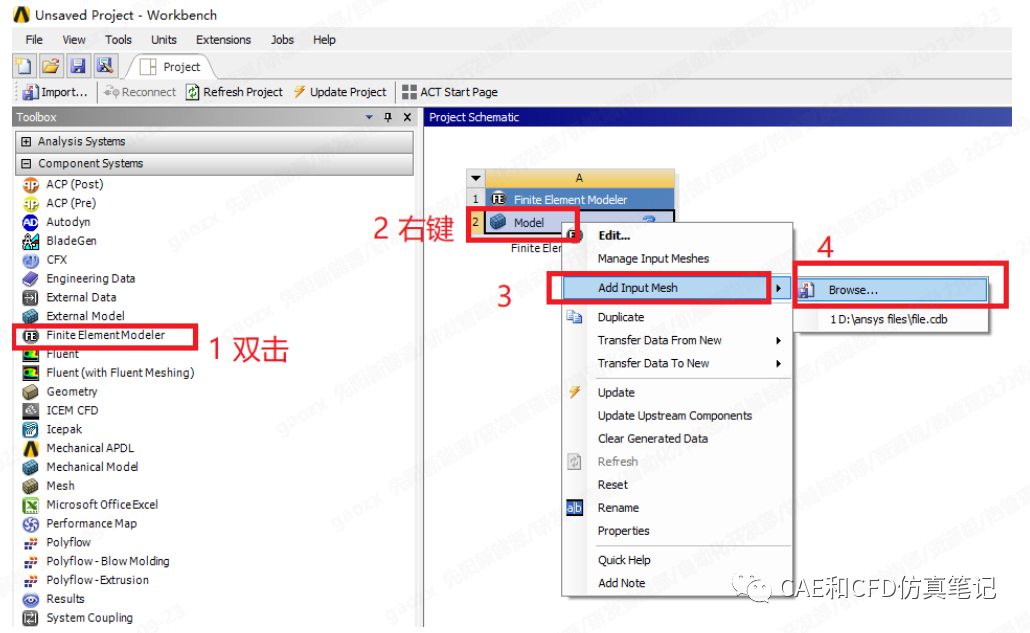

打开Workbench,在ToolBox中双击Finite Element Modeler,在Model上右键,选择Add Input Mesh,将生成的.cdb文件导入。

ansys经典界面与workbench之间相互数据转换的几种方法的图8

第三步 使用模型

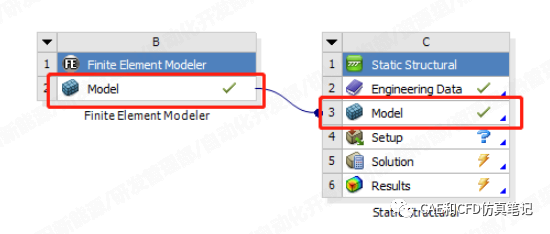

导入CDB文件之后就可以和其他的模块连线了,记得在Finite Element Modeler的Model上右键update一下。还要注意连线时是Model连Model,如下图,Model导入geometry时update会出错。

ansys经典界面与workbench之间相互数据转换的几种方法的图9

第三种情况:APDL经典界面导入其它软件的三维模型

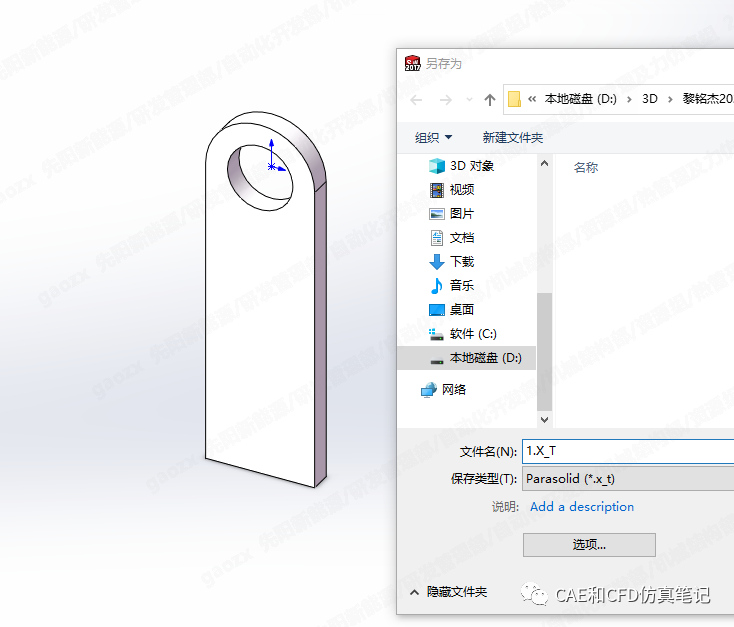

第一步:建立好三维模型并保持为X_t格式,注意保存路径和名称必须是英文或数字

ansys经典界面与workbench之间相互数据转换的几种方法的图10

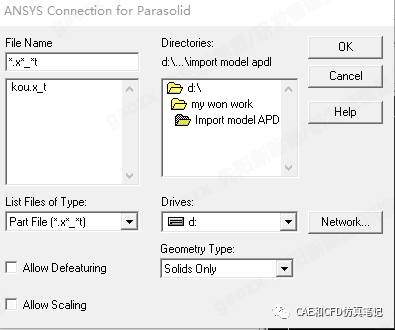

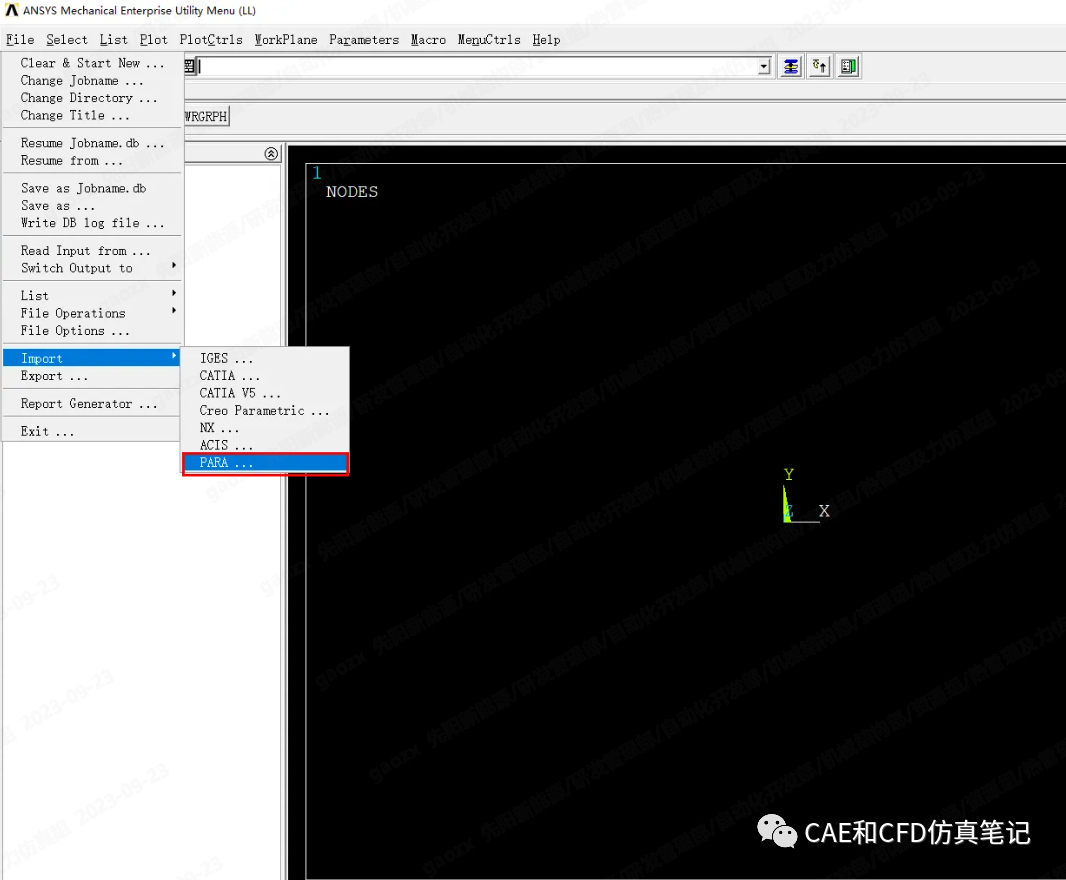

第二步:打开软件后,按图中所示,选择 import。引入我们的三维模型

ansys经典界面与workbench之间相互数据转换的几种方法的图11

ansys经典界面与workbench之间相互数据转换的几种方法的图12

第三步:调整显示方式

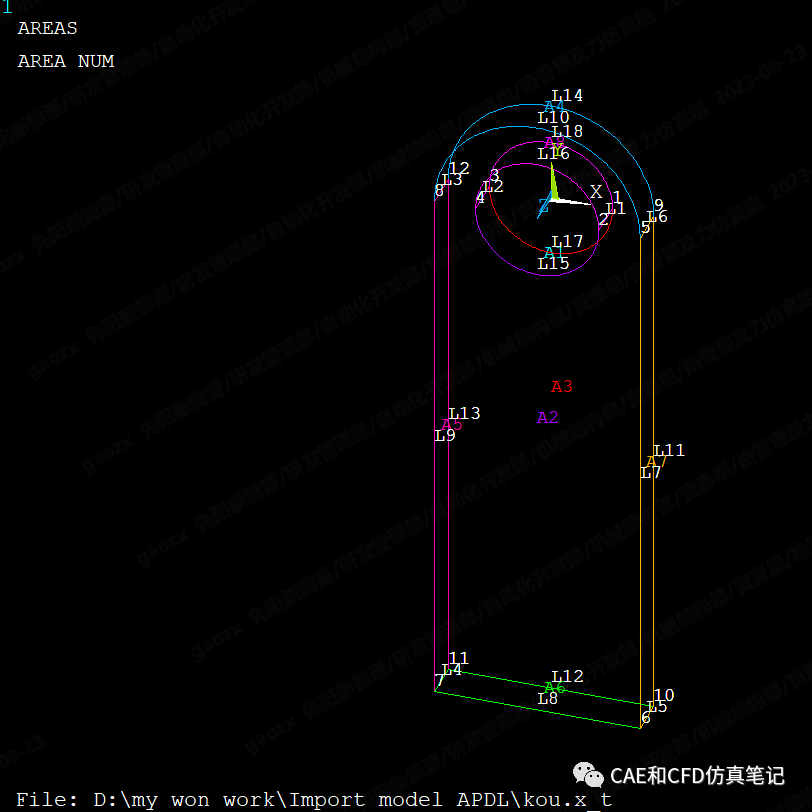

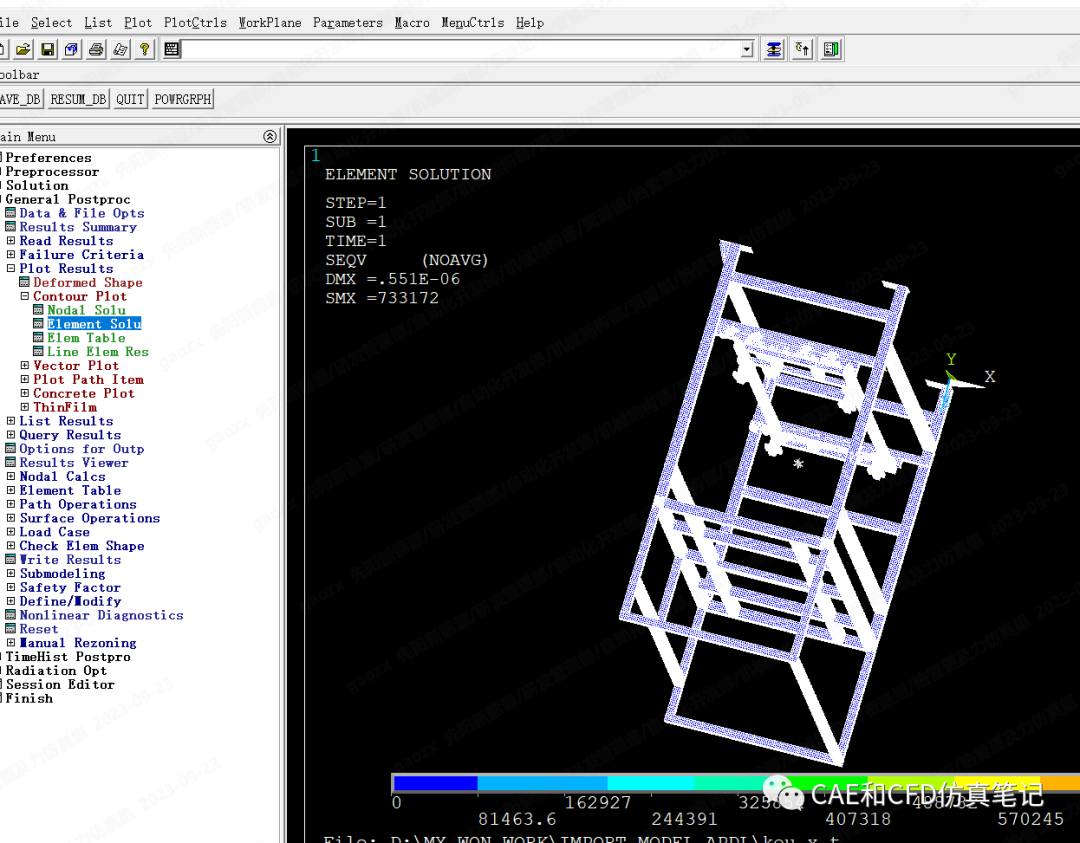

这里导入后,成线条显示,这是默认的为了降低电脑内存采取的显示方式,所以为了后续的网格和节点的编号的选取都需要调整显示方式

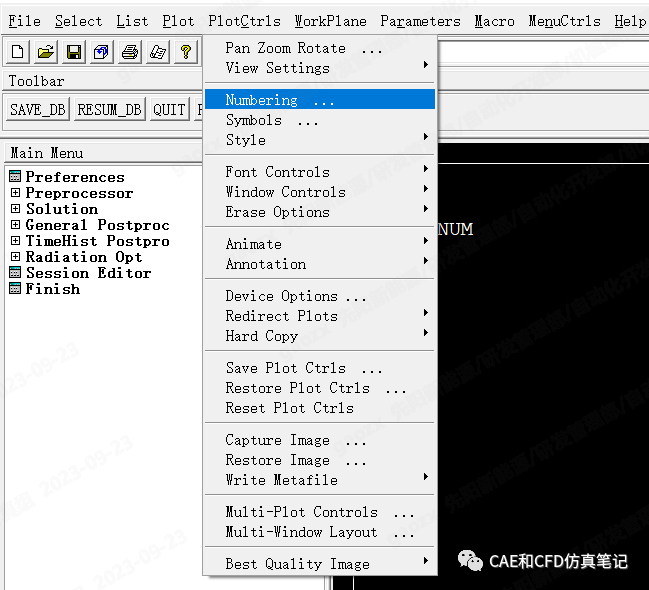

方法一:先点击“PlotCtrls”->”Numbering”

ansys经典界面与workbench之间相互数据转换的几种方法的图13

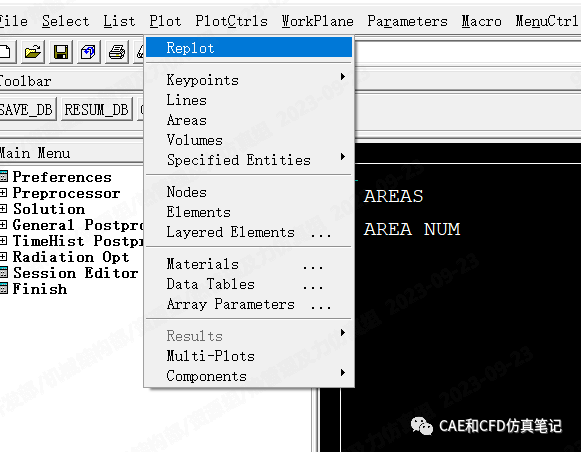

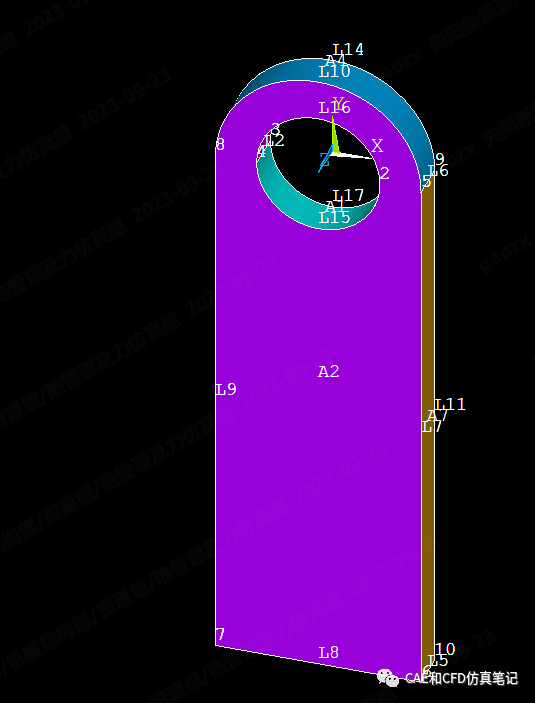

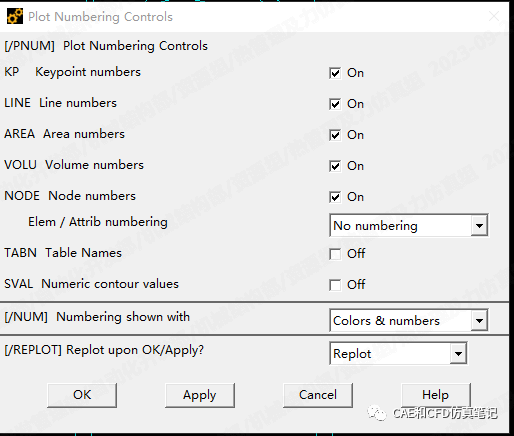

将 关键点KP, 线LINE,面AREA,体VOLU,结点NODE的编号全部打开,如果后期不需要可以再点击使它关闭

ansys经典界面与workbench之间相互数据转换的几种方法的图14

ansys经典界面与workbench之间相互数据转换的几种方法的图15

(后续再添加材料,划分网格,添加边界,计算,在工作文件架中会生成的log文件命令流)

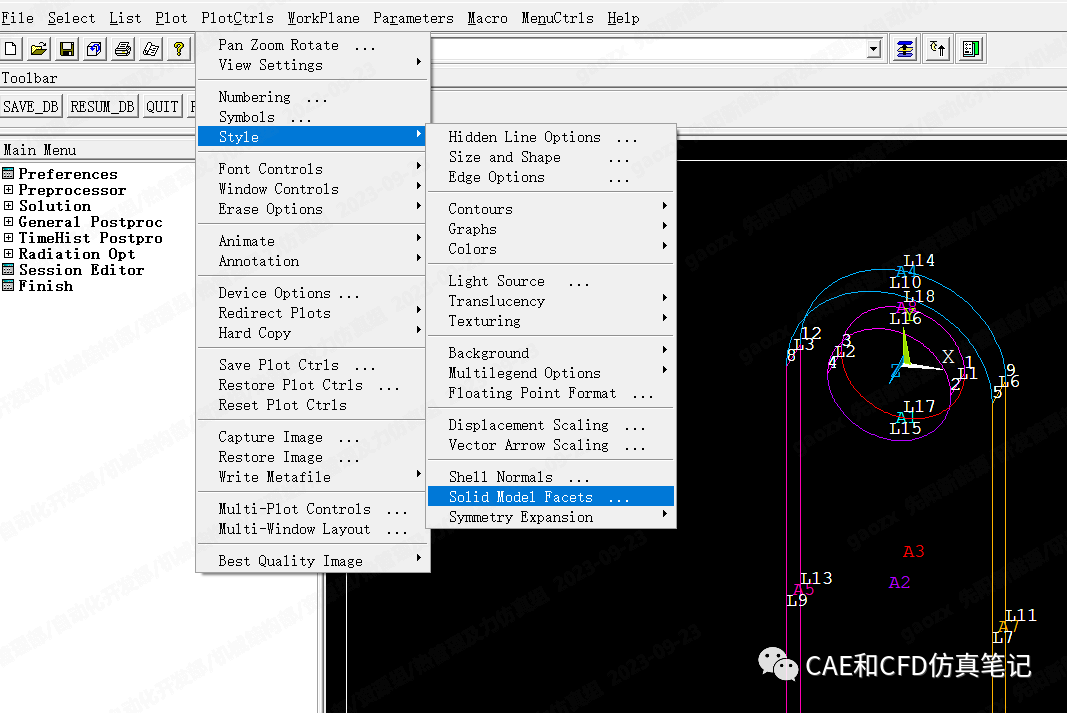

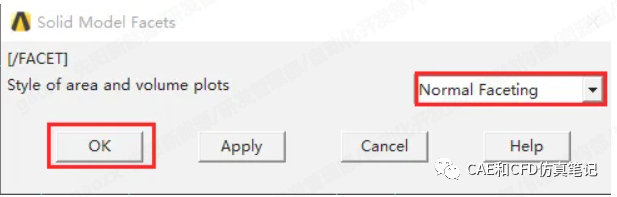

方法二先点击“PlotCtrls”->”Style->Solid Model Faces”

ansys经典界面与workbench之间相互数据转换的几种方法的图16

ansys经典界面与workbench之间相互数据转换的几种方法的图17

ansys经典界面与workbench之间相互数据转换的几种方法的图18

ansys经典界面与workbench之间相互数据转换的几种方法的图19
