UG NX建模一个奇特的异形扭曲手环

2023年9月26日 浏览：1480


   今天我们来建模这么一个扭曲样式的异形手环，看上去像要用整体变形扭曲一样，其实是用扫掠来完成的，那这样扫掠感觉无从下手？学会拆分建模就好了，快来学习下这类产品的建模思路！

UG NX建模一个奇特的异形扭曲手环的图1

  建模过程：

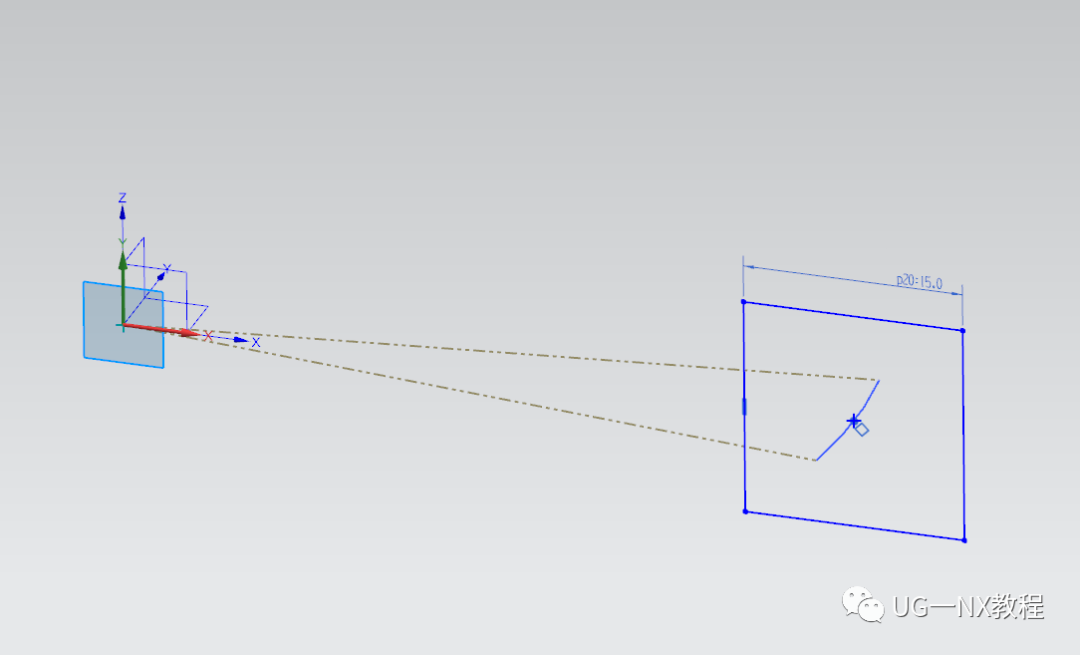

1.首先在XY平面绘制一段圆弧，角度，半径如下：

UG NX建模一个奇特的异形扭曲手环的图2

  2.在XZ平面绘制一个正方形草图

UG NX建模一个奇特的异形扭曲手环的图3

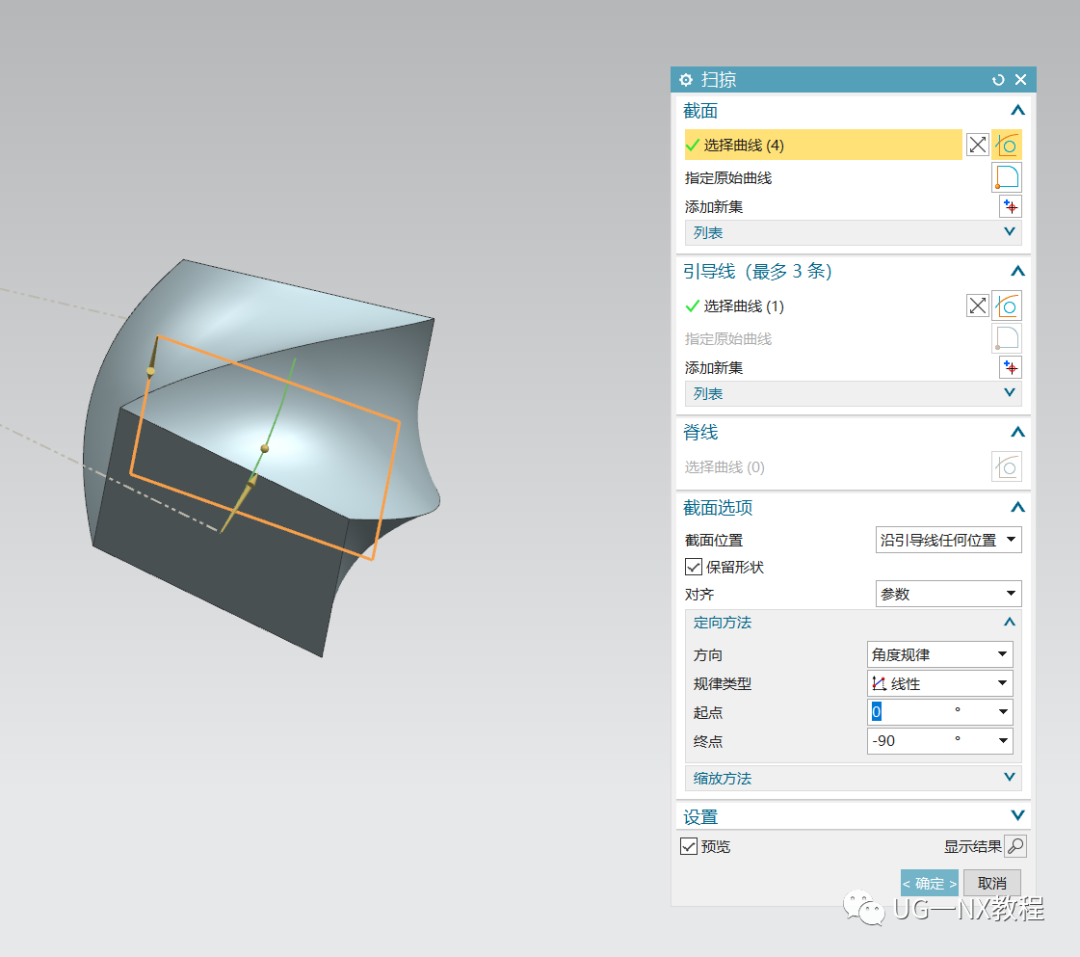

  3.以正方形作为截面，圆弧作为引导线，进行扫掠，扫掠的时候加上一个旋转角度变化规律。

UG NX建模一个奇特的异形扭曲手环的图4

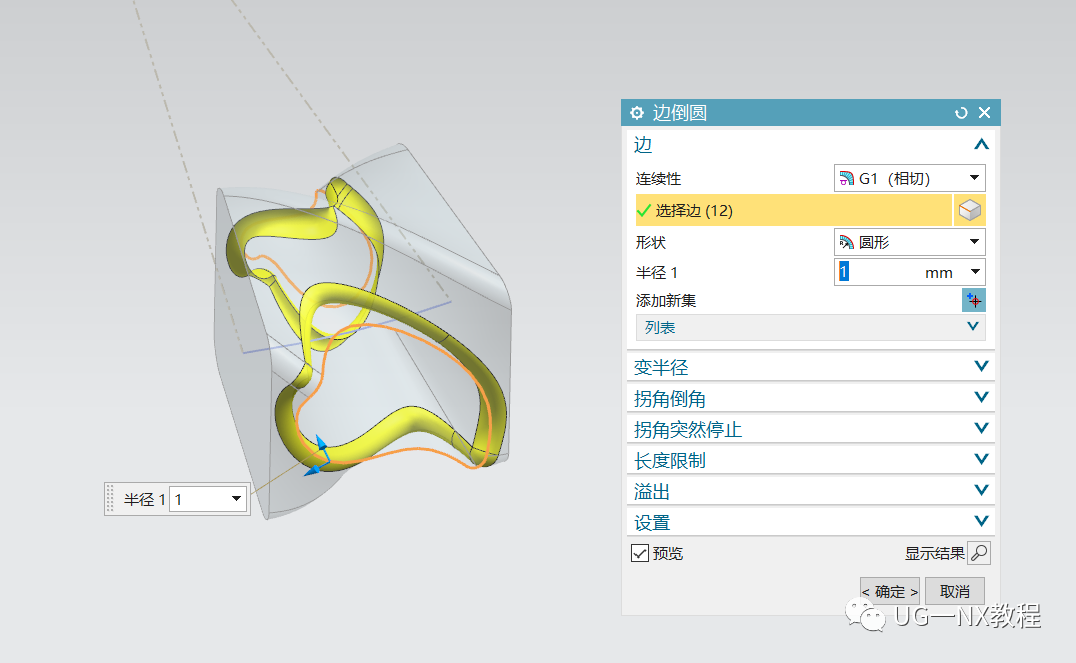

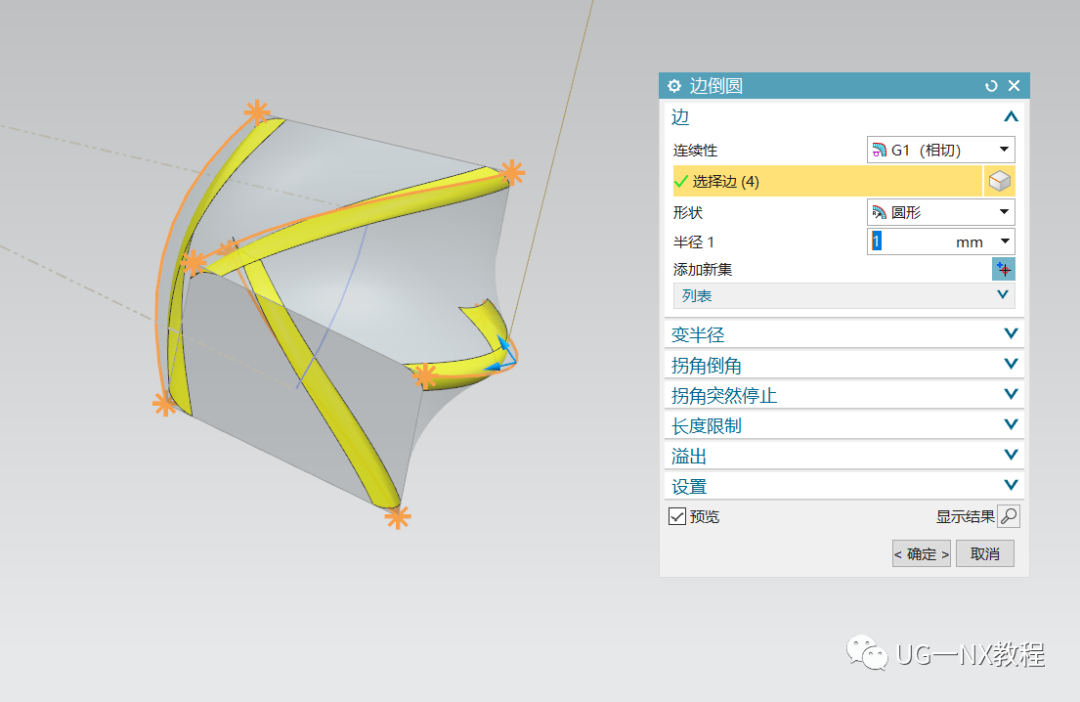

  4.给四条边倒圆角

UG NX建模一个奇特的异形扭曲手环的图5

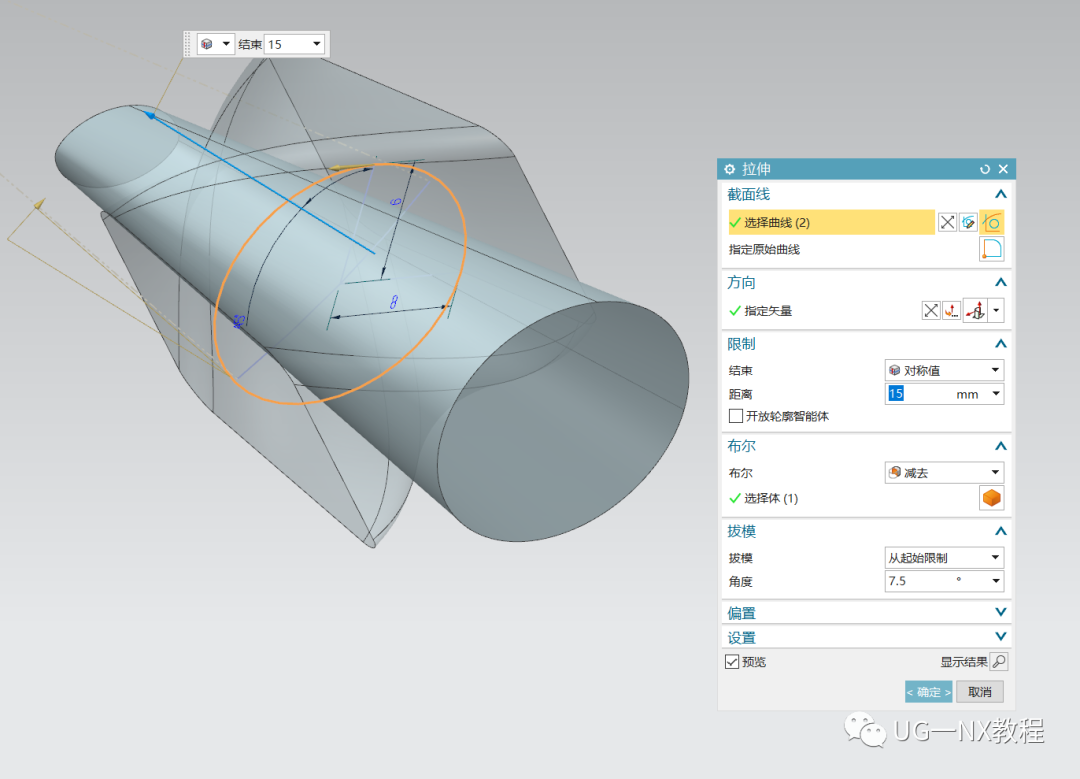

  5.在正方形中心处草图画圆做对称拉伸并拔模7.5度求差。

UG NX建模一个奇特的异形扭曲手环的图6

UG NX建模一个奇特的异形扭曲手环的图7

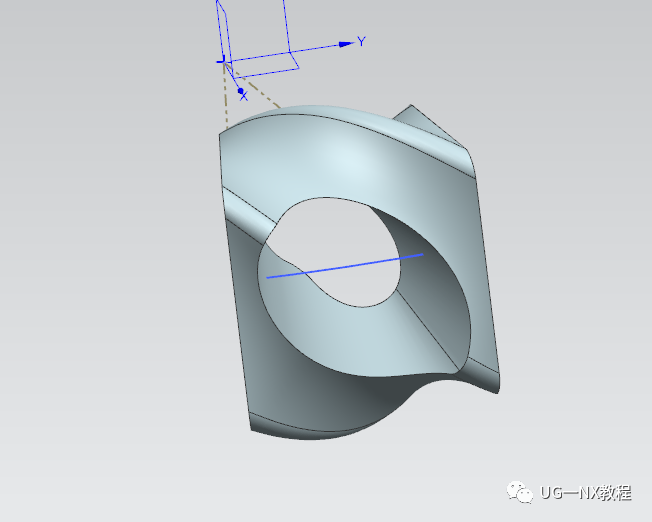

  6.给缺口处倒圆角

UG NX建模一个奇特的异形扭曲手环的图8

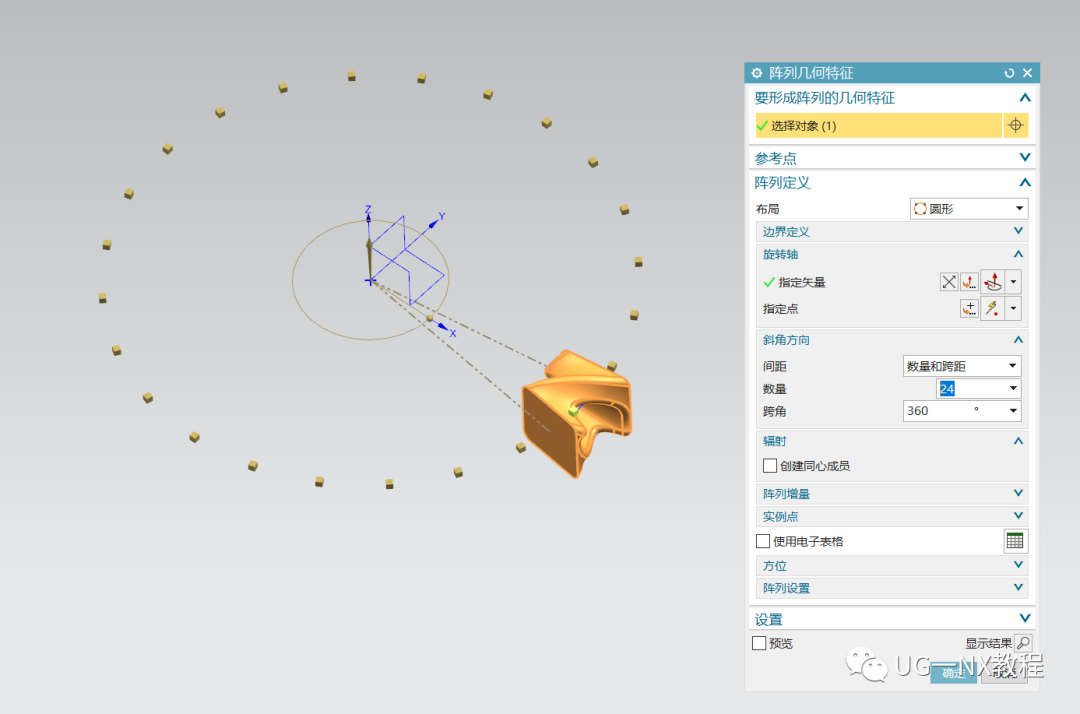

  7.将实体以z轴为旋转轴圆形阵列一圈。

UG NX建模一个奇特的异形扭曲手环的图9

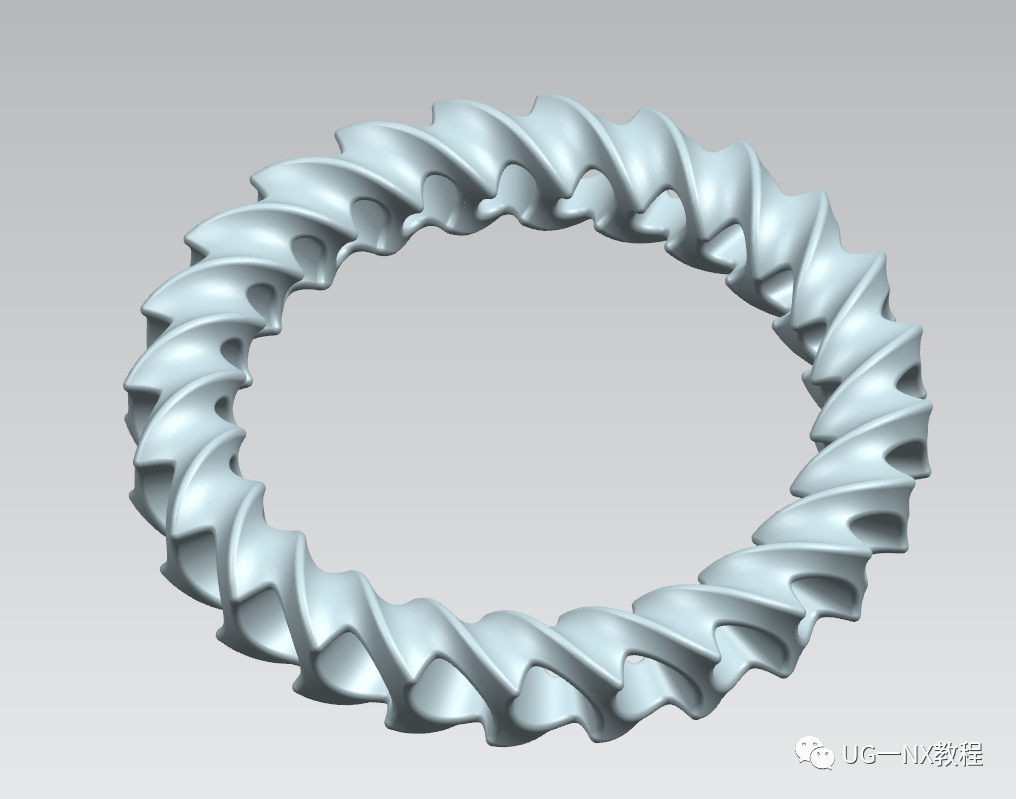

  8.整体求和完成模型， 感兴趣的小伙伴动手试试， 学习UG软件八大模块知识课快添加木子老师微信号 UG5400 参加每天的免费学习课哦，还有系统学习班为升职加薪打好基础！。
