SOLIDWORKS 2024新功能

零件和特征

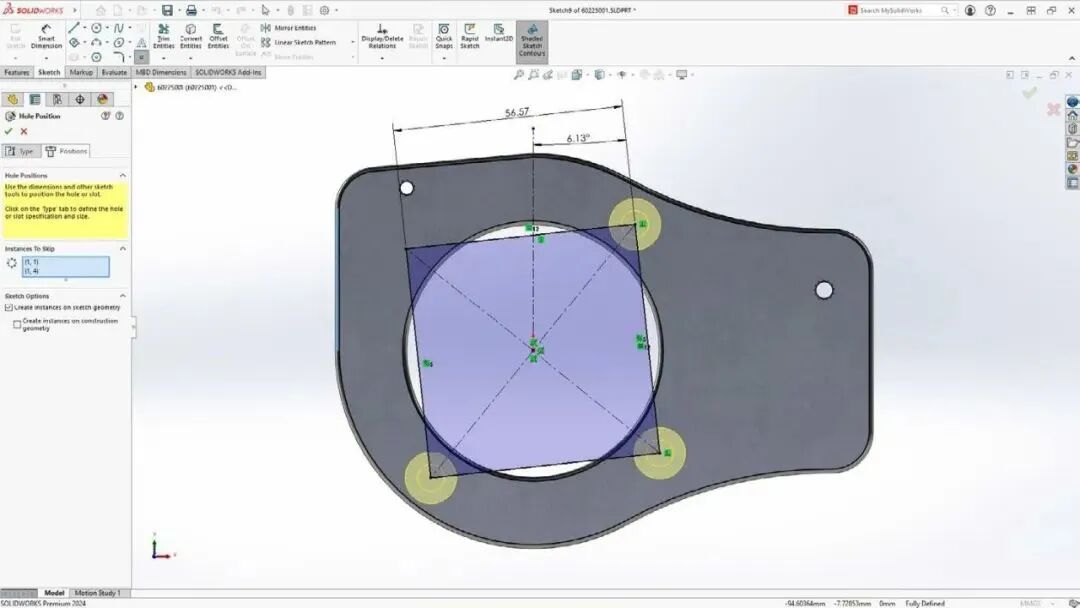

“异型孔向导”工具提供新的选项来选择自动打孔的几何体的端点位置，助您加快打孔速度。您还可以使用几何草图实体（如直线、方形、槽口和样条曲线）作为打孔定位的引导。将鼠标悬停在实体上，然后单击即可在这些草图实体上定位孔。

借助制作多实体零件工具，您可以将整个装配体转换为链接到父特征装配体的独立、单一的多实体零件。父特征装配体将反映您在链接的多实体零件中生成的所有特征。下游平台应用程序也支持这些功能，这让您可以对多实体零件执行材料移除等装配后操作。

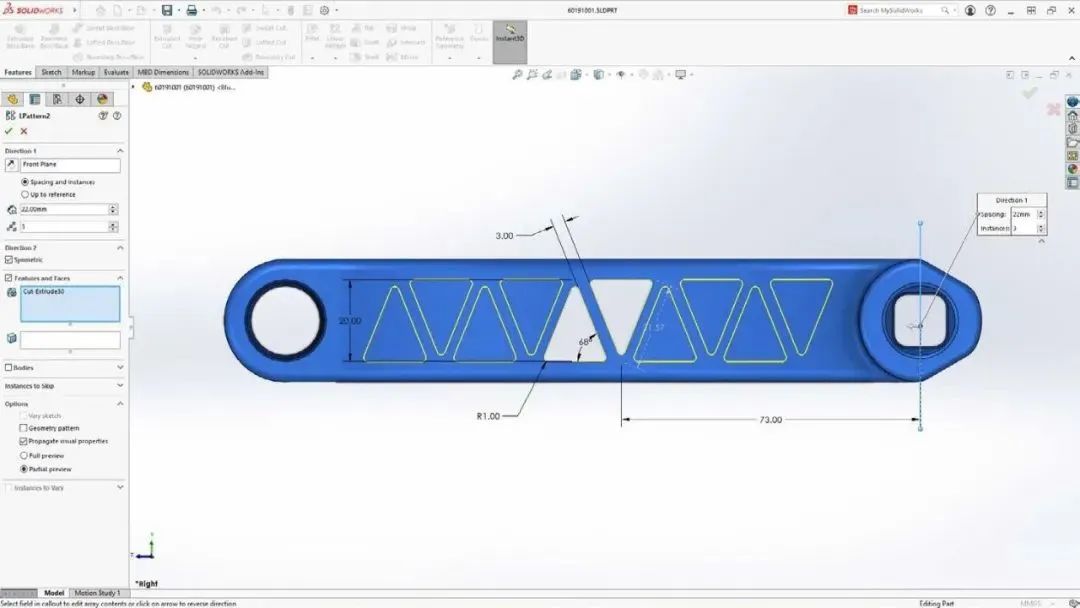

使用新的对称选项，单击一次即可创建双向线性阵列。如此一来，在创建线性阵列可以创建双向线性阵列，可以更加灵活。这样就无需定义线性阵列的第二个方向，从而加速双向线性阵列的创建。它还可以保证两个方向都是对称的，且在阵列中具有相同数量的实例。

装配体

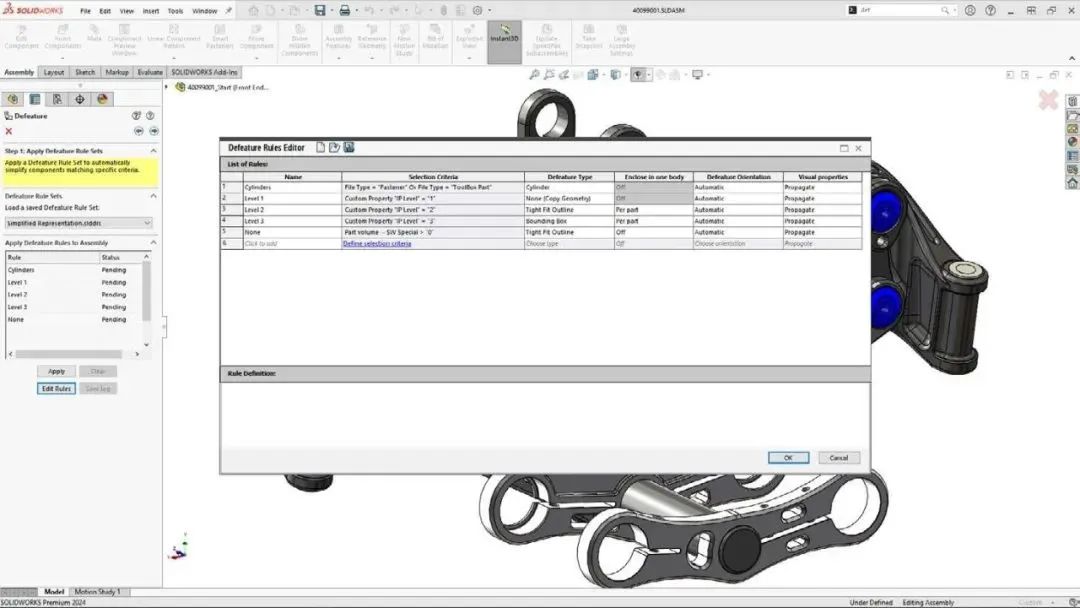

通过减少步骤简化您的设计，从而提高性能并保护您的知识产权。使用可基于自定义属性、质量属性和文件名等准则的规则，通过 Defeature Silhouette 方法来简化模型。

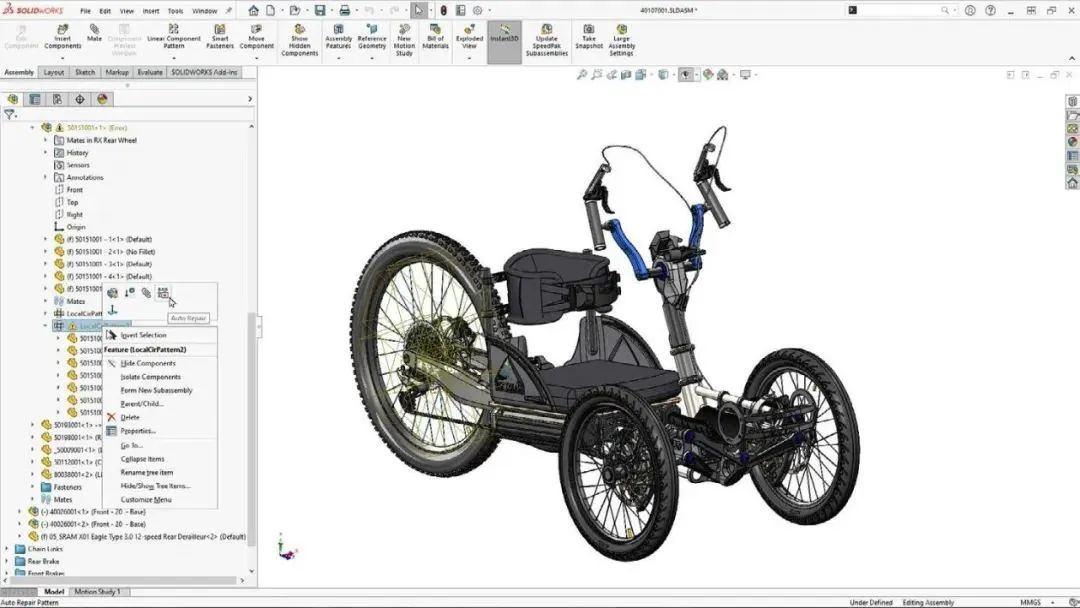

由于 SOLIDWORKS 现在可以自动查找适当的替代参考（如有），因此可以减少修复线性和圆周零部件阵列中遗失参考的时间。

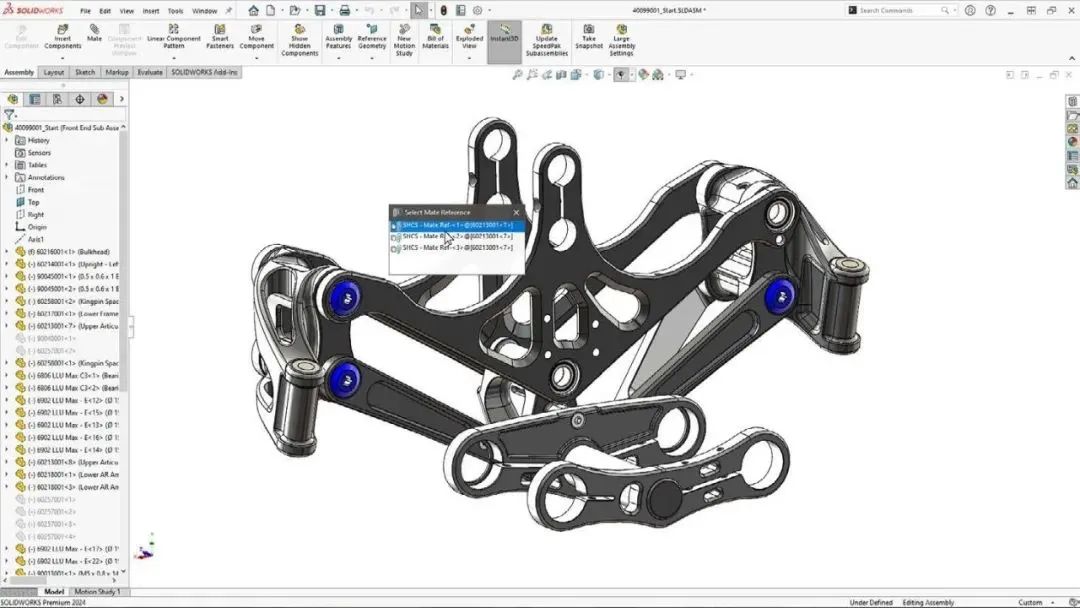

让零部件装配体一步到位。在将零部件与现有配合参考配合时，让用户在可能的配合参考解决方案之间进行选择，从而使之更加精确。现在，在创建配合参考时，您可以在名称匹配时选择“仅创建配合”，从而仅在配合参考名称相同时才创建配合参考。

改进了同轴心和平行配合自动修复功能，为识别替换实体增添了更多的配合规则选项。

更多功能触手可及：

•采用新的建模工作流程，能够关联性地将装配体插入零件中。由于装配体现在是零件，您可以对其应用所有零件特征。您还可以在材料明细表中显示单个零件来代替装配体。

•创建一个自定义属性，使您不仅可以自动显示值，还可以在注释和表格中显示度量单位，如长度、质量以及角度。

工程图和出详图

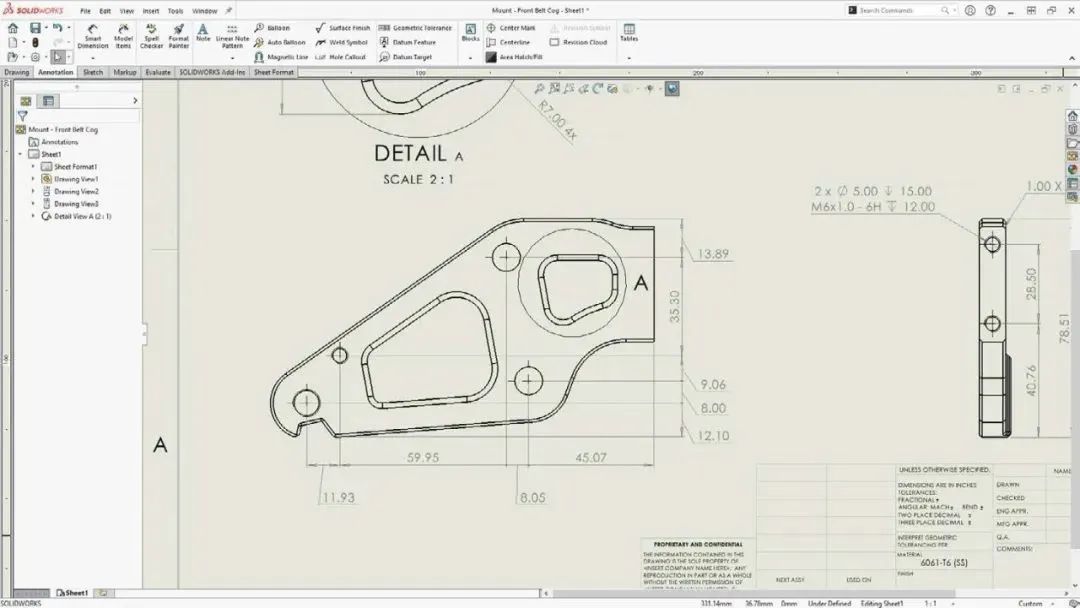

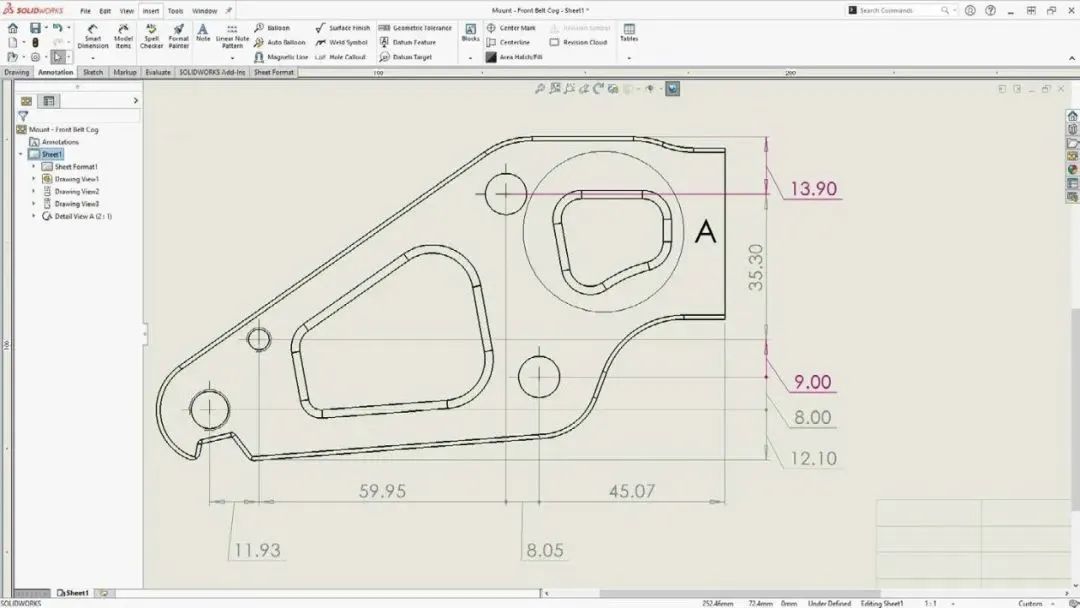

通过以不同于您所选的颜色显示覆盖的尺寸，更深入地了解工程图上被覆盖的尺寸。

通过对连续尺寸使用共线尺寸标注来提升工程图的出详图速度，并通过遵循 ISO/ANSI 尺寸标注标准行为来避免过于密集。确保连续尺寸保持共线，即使空间有限。当尺寸文字和箭头重叠时，您可以选择最适合的选项。

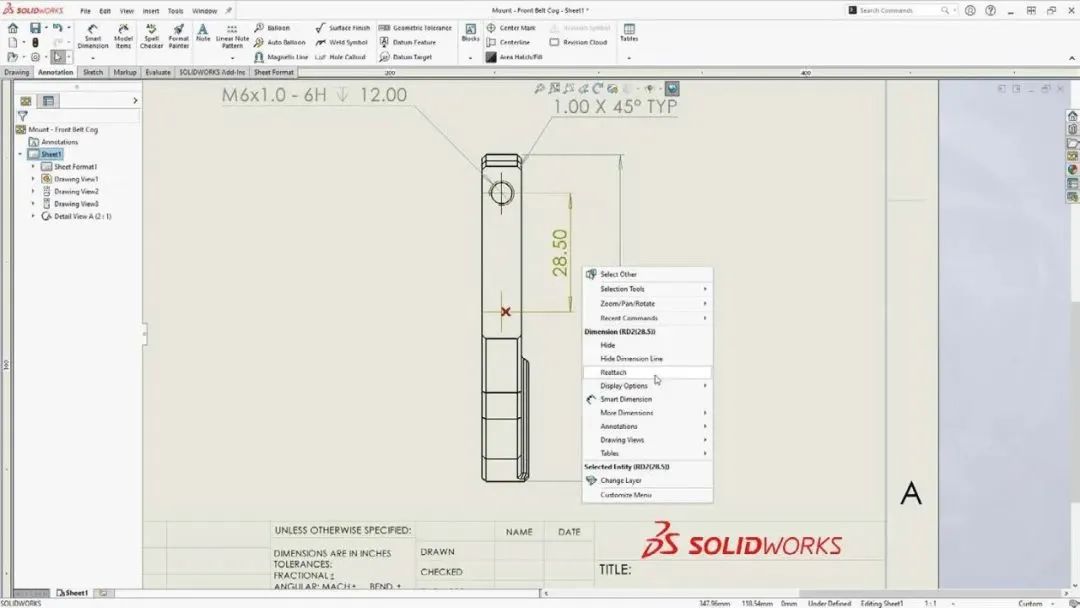

通过对重新附加悬空尺寸进行改进，加快出详图速度。对于所有尺寸（包括悬空尺寸），均可单击右键使用名为“重新附加”的新选项。这可以为重新附加悬空的尺寸提供更精确的工作流程。

钣金

加快包含凸舌和槽口特征的钣金零件的设计速度。现在，无论怎样将零件的其他实体添加到装配体中，槽口都将扩充到装配体中凸舌零件的所有实例。

使用钣金凸舌和槽口特征时，新选项有助于提高零件的可制造性。当凸舌零件与槽口所在的表面成一定角度时，您现在可以选择对表面进行正交切除 。使用标准钣金切割流程（如激光，水刀和冲压）可以更轻松地制造正交切除 。

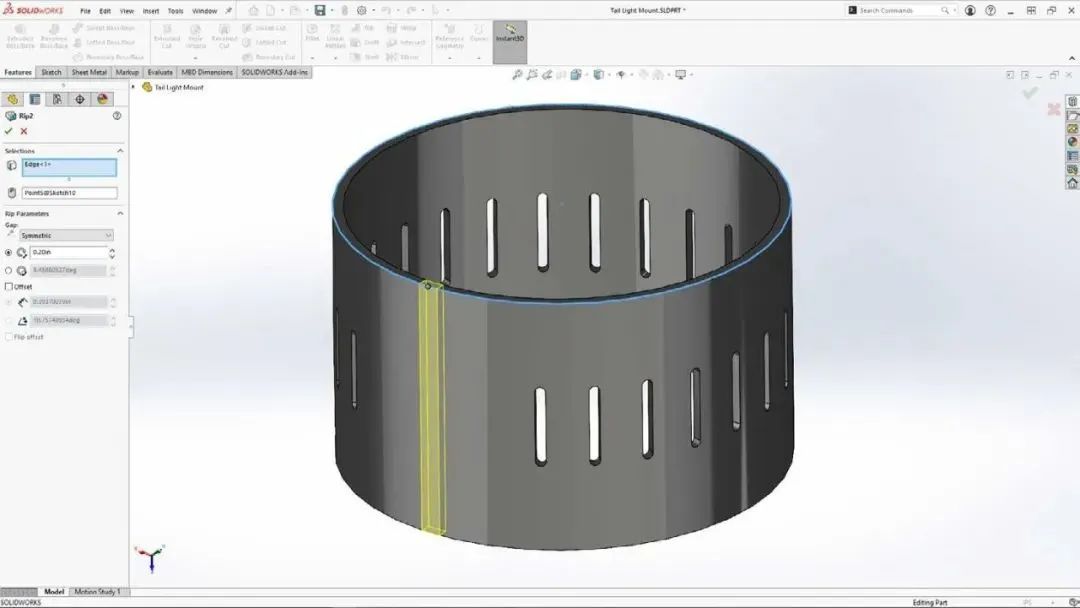

使用切口工具，轻松将薄壁圆柱形和圆锥形实体零件转换为钣金在薄壁圆柱和圆锥中生成切口/缝隙钣金特征，然后使用“插入折弯 ”命令将其转换为钣金零件，这些零件可进行平展以用于制造。

结构系统和焊件

使用新的行业标准默认边角处理，在结构系统中更快地创建焊件，并减少修改。现在，默认的边角处理更是业内使用的标准边角处理的典型。

除上述外：

•通过在 Toolbox 中添加 70 多种新的 ANSI 英寸/公制扣件类型和变体，缩短创建标准扣件的时间。

•在操作大型模型时，由于旋转模型时松开鼠标的停顿时间极大减少，以及采用了更智能方法识别何时需要重建模型（特别是在打开文件和进行小幅编辑时），因此会体验到性能上的显著改进。

•模型电气线束以 3D 形式作为单段或作为离散线组进行布线，以提供更详细的信息。
